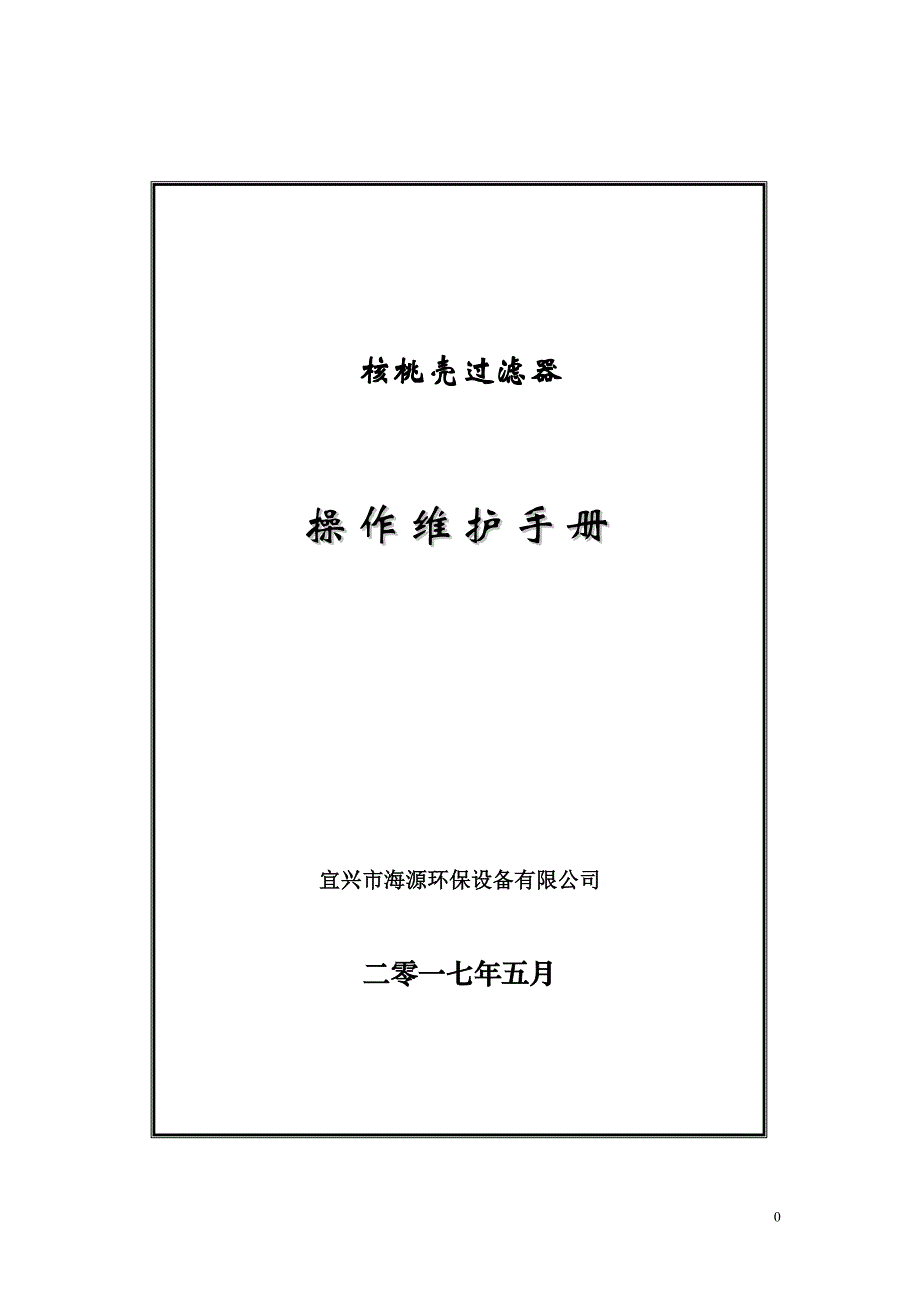

核桃壳过滤器操作维护手册宜兴市海源环保设备有限公司二零一七年五月5第一节 设备概述1、工艺原理：核桃壳过滤器以Q235碳钢环氧防腐材质，过水板滤帽结构内装颗粒核桃壳填料核桃壳过滤器使用目的：主要用于给排水工程中有机物、色度、浊度及制药工业用水中除去热源水的净化处理，核桃壳过滤器应用在各种水净化处理的预处理，提高出水水质2、主要技术参数：l 设备形式：立式l 本体材料：Q235-Al 设计压力：0.6MPa l 工作压力：大于0.2Mpa l 运行压差：0.02MPa（正常），0.06MPa（最大）l 运行时间：24小时反洗一次（按实际调整）l 反洗时间：约5-8min/次l 反洗强度：10L/m2.sl 运行流速：8--10m/hl 滤料： 核桃壳： 粒径：1-3mm 第二节 操作说明1、反冲洗处理：目的：经过一段时间运行后，核桃壳表面及孔间已被水中杂质污染吸附，使吸附能力下降，需进行反冲洗来去除核桃壳表面的有机杂质反冲洗和运行相反，按反冲洗强度为8-10L/m2.s进行下进、上出的清洗过程清洗终点：按上排出水的清晰为止2、冲洗处理:启动冲洗阀门，看到反洗排水口有出水时，启动搅拌装置，对核桃壳进行边搅拌，边进水冲洗。
10min3、反冲洗：反冲洗要求、同2相同核桃壳过滤器的操作程序表 阀 名程序进前级水下进上排下排出水排气运行参数及控制终点1正常运行②①运行流速8~10m/h,使用一个月左右，停止运行，进行反冲洗2反冲洗②①③水反冲洗强度：Q=8~10L/m2s,时间8~10分钟，出水清晰为止3搅拌当反洗排水口出水时，启动搅拌机4反冲洗②①③反冲洗强度：Q=8~10L/m2s,出水清晰为止，时间视PH值情况而定（8~10分钟）5正洗②①流速8~10m/h（正常流速），排出水清晰，时间视PH值达中性为止6重新运行②①同正常运行第三节 设备维护l 连续运行时间：单台的设计运行时间12-24小时, 随后应对其进行反洗；并应依据季节不同、水质的变化等调整反洗周期，确保出水浊度小于1-3度当单台进出压差达0.05 Mpa时, 应反洗l 反洗流量：反洗的目的在于使和核桃壳反向松动, 并将滤层上所截留的截留物冲走，达到清洁滤层的作用, 通常控制反洗强度控制在10L/m2.s左右,以核桃壳不被冲跑为宜l 反洗时间： 反洗时间的长短和填料层的截污量有关反冲洗时间可根据反洗排水浊度而定一般情况下反洗浊度应小于1-3NTU，反洗时间不少于5分钟，可根据运行情况进行适当调整。
l 正洗时间：按正洗出水浊度在1-3度, 通常正洗20分钟左右l 核桃壳的添加：由于运行摩擦、反洗冲跑，填料层会逐渐减少需要通过观察孔，监视填料的变化，大约每半年会降低80-100mm左右，此时最好添加一次l 运行管理：一、日常运行检查：进入正常生产后, 操作人员每小时要定期巡回检查设备现场把巡检的结果如实记录下来，与运行记录一起给予总结， 作为定期维修的资料检查周期检查项目检查方法或检查点备注每班一次检查有否漏水设备的各密封部位及附属阀门等各处是否漏水如有漏水，找出漏水点位置及原因，及时止漏检查有否漏料运行时在出口取样阀处取样，观察是否有滤料颗粒如果经常发现有滤料，查明原因及时解决检查有否振动阀门开闭时，是否有异常振动如有震动，查明原因， 及时采取解决措施每月一次校验流量检查流量计示值，验证其是否表示正常流量如流量显示不正常，及时查明原因，排除故障二、定期检查：设备要进行定期检查, 其目的是为了保证在较长时间内系统安全运行本设备是较大型设备，检查作业需要较长时间为了缩短定期检查的停车时间，要尽量与其它水处理装置设备的检修同时进行，如发现有异常，及时处理NO.检查项目检查方法1填料检查检查核桃壳滤料, 如核桃壳污染严重, 则应全部予以更换。
2内部紧固件检查检查过滤器内的螺栓螺母等紧固件,如有松动应拧紧3人孔密封垫检查更换变形的人孔密封垫；将螺栓螺母浸在清洗油内, 彻底除锈；安装人孔盖时螺栓螺母要涂黄油三、滤料更换：NO操作步骤操作方法1排水排净过滤器内部的积水2卸料打开过滤器卸料口，从反洗口少量进水，将填料冲出3清理排净过滤器内积水，打开上人孔，进入过滤器，将剩余的滤料清理出过滤器4清洗用抹布清洗过滤器内部5装填滤料封闭卸料口，按规定填高装填滤料6封闭过滤器检查滤料装填高度满足要求，封闭上人孔7冲洗滤料按过滤器反洗步序冲洗滤料，至排水浊度小于1-3度宜兴市海源环保设备有限公司2017年5月。
