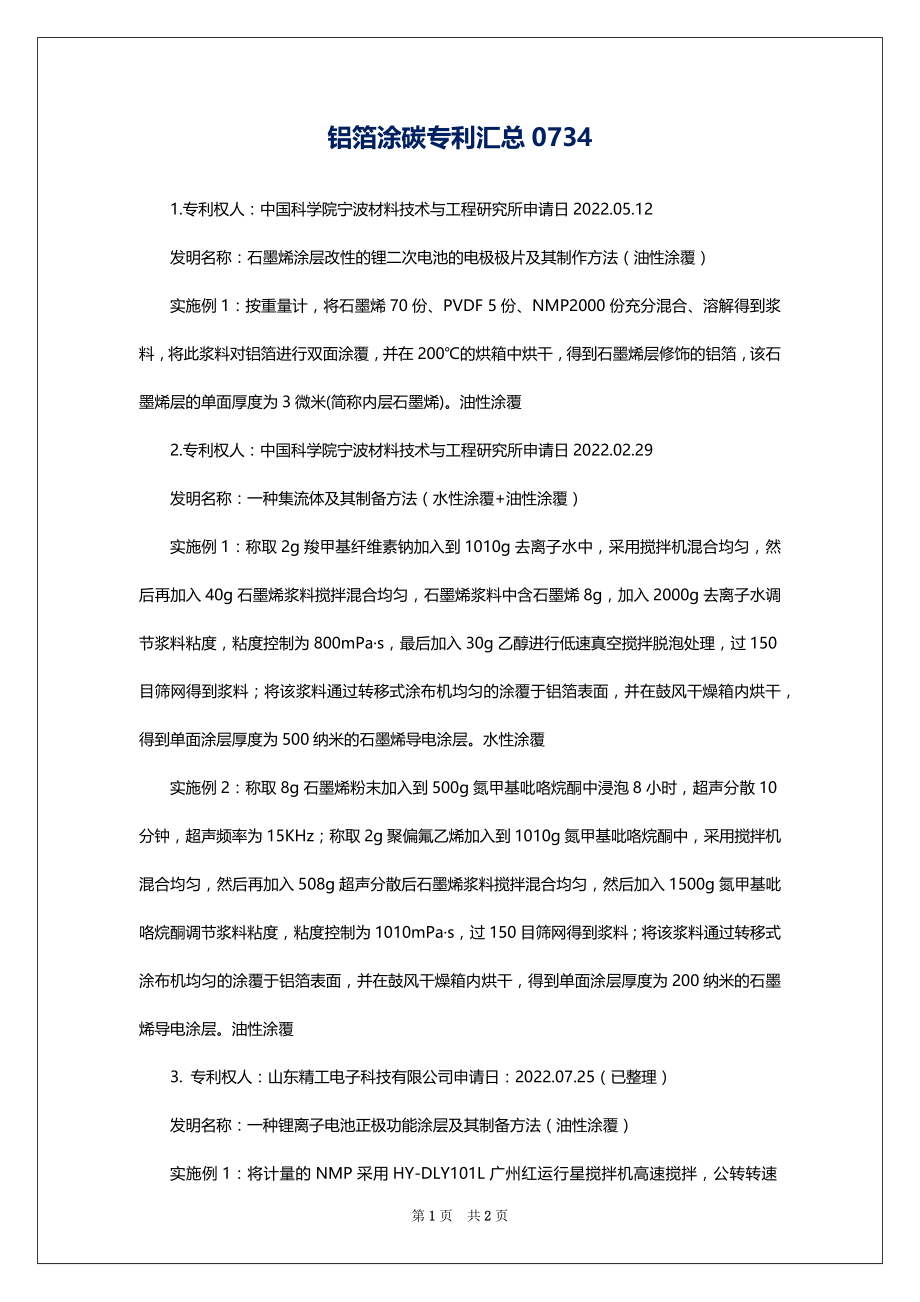

铝箔涂碳专利汇总0734 1.专利权人：中国科学院宁波材料技术与工程研究所申请日2022.05.12 发明名称：石墨烯涂层改性的锂二次电池的电极极片及其制作方法（油性涂覆） 实施例1：按重量计，将石墨烯70份、PVDF 5份、NMP2000份充分混合、溶解得到浆料，将此浆料对铝箔进行双面涂覆，并在200℃的烘箱中烘干，得到石墨烯层修饰的铝箔，该石墨烯层的单面厚度为3微米(简称内层石墨烯)油性涂覆 2.专利权人：中国科学院宁波材料技术与工程研究所申请日2022.02.29 发明名称：一种集流体及其制备方法（水性涂覆+油性涂覆） 实施例1：称取2g羧甲基纤维素钠加入到1010g去离子水中，采用搅拌机混合均匀，然后再加入40g石墨烯浆料搅拌混合均匀，石墨烯浆料中含石墨烯8g，加入2000g去离子水调节浆料粘度，粘度控制为800mPa·s，最后加入30g乙醇进行低速真空搅拌脱泡处理，过150目筛网得到浆料；将该浆料通过转移式涂布机均匀的涂覆于铝箔表面，并在鼓风干燥箱内烘干，得到单面涂层厚度为500纳米的石墨烯导电涂层水性涂覆 实施例2：称取8g石墨烯粉末加入到500g氮甲基吡咯烷酮中浸泡8小时，超声分散10分钟，超声频率为15KHz；称取2g聚偏氟乙烯加入到1010g氮甲基吡咯烷酮中，采用搅拌机混合均匀，然后再加入508g超声分散后石墨烯浆料搅拌混合均匀，然后加入1500g氮甲基吡咯烷酮调节浆料粘度，粘度控制为1010mPa·s，过150目筛网得到浆料；将该浆料通过转移式涂布机均匀的涂覆于铝箔表面，并在鼓风干燥箱内烘干，得到单面涂层厚度为200纳米的石墨烯导电涂层。
油性涂覆 3. 专利权人：山东精工电子科技有限公司申请日：2022.07.25（已整理） 发明名称：一种锂离子电池正极功能涂层及其制备方法（油性涂覆） 实施例1：将计量的NMP采用HY-DLY101L广州红运行星搅拌机高速搅拌，公转转速25r/min，自转转速2000r/min，至温度达到40℃~50℃停止搅拌，加入计量的粘结剂PVDF（Solef5130），NMP和PVDF质量比为80:1，粘结剂溶液固含量为1.23%，先低速公转，转速15r/min，10min 后启动高速自转，转速1010r/min，10min后刮壁，抽真空至真空度-0.08MPa～-0.1MPa，高速公转，转速25r/min，高速自转，转速2000r/min，接冷循环水，将浆料温度控制在50℃以下，搅拌时间5h，破真空至真空度0MPa～-0.01 MPa，加入计量的碳纳米管，PVDF和碳纳米管的质量比为1∶19，使得浆料固含量为20%，先低速公转，转速15r/min，10min后启动高速自转，转速1010r/min，10min后刮壁，抽真空至真空度-0.08MPa～-0.1MPa，高速公转，转速25r/min，高速自转，转速2000r/min，搅拌时间2h，破真空至真空度0MPa～-0.01 MPa，将浆料转移到北京翔奥天竺科技有限公司XATZ-200A型高效流体动力超声浆料混合器中进行超声分散，分散时间2h，浆料制备完成后过200目筛网，使用兰格锂电池喷涂涂布机CLG-PTB-500-18D进行喷涂，喷涂厚度控制在5μm，喷涂速度8m/min，喷涂烤箱设置温度80℃，完成喷涂后将极片放入自动真空烘箱进行烘烤，烘烤温度：110±3℃，烘烤时间12h，真空度≤-0.09MPa，每两小时换充一次干燥氮气；涂层铝箔完成烘烤后自动降温到45℃真空保存。
4.专利权人：深圳德方纳米申请日：2022.01.06 发明名称：一种锂离子电池用水系底涂集流体及其制备方法和应用（水性涂覆） 本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第2页 共2页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页。
