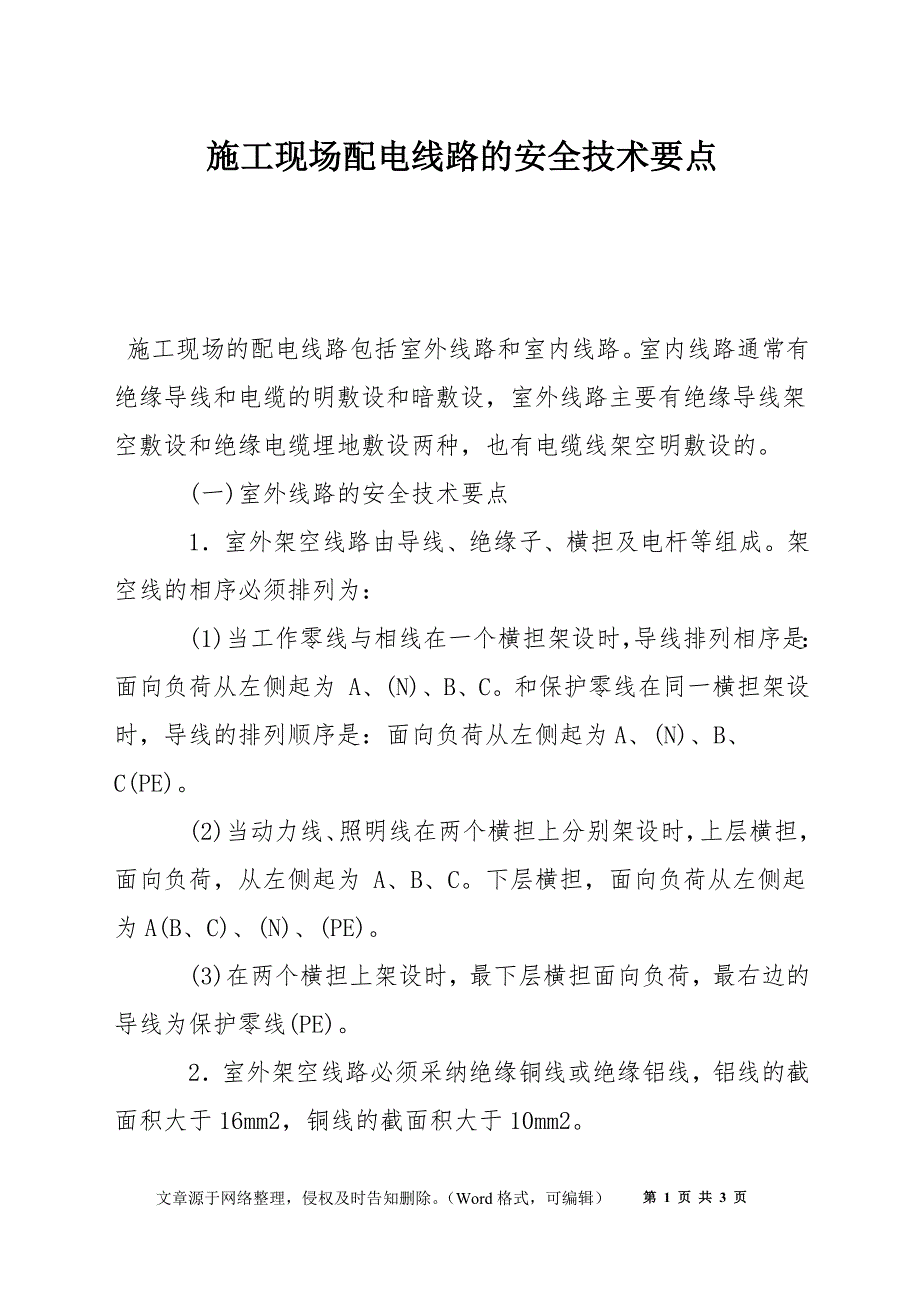

施工现场配电线路的安全技术要点

施工现场配电线路的安全技术要点 施工现场的配电线路包括室外线路和室内线路室内线路通常有绝缘导线和电缆的明敷设和暗敷设，室外线路主要有绝缘导线架空敷设和绝缘电缆埋地敷设两种，也有电缆线架空明敷设的 　　(一)室外线路的安全技术要点 　　1．室外架空线路由导线、绝缘子、横担及电杆等组成架空线的相序必须排列为： 　　(1)当工作零线与相线在一个横担架设时，导线排列相序是：面向负荷从左侧起为 A、(N)、B、C和保护零线在同一横担架设时，导线的排列顺序是：面向负荷从左侧起为A、(N)、B、C(PE) 　　(2)当动力线、照明线在两个横担上分别架设时，上层横担，面向负荷，从左侧起为 A、B、C下层横担，面向负荷从左侧起为A(B、C)、(N)、(PE) 　　(3)在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线(PE) 　　2．室外架空线路必须采纳绝缘铜线或绝缘铝线，铝线的截面积大于16mm2，铜线的截面积大于10mm2 　　3．架空线路严禁架设在树木、脚手架及其他非专用电杆上，且严禁成束架设；架空线路的档距不得大于35m，线向距离不得小于0．3m，架空线的最大弧垂处与施工现场地面最小距离一般为4m，与机动车道一般为6m，与铁路轨道一般为7m。

　　4．电杆埋设深度宜为杆长的l/10加0．6m但在松软地质处应加大埋设深度或采纳卡盘等加固跨越机动车道的成杆应采用单横担双绝缘子；l5～45的转角杆应采纳双横担双绝缘子；45以上的转角杆应采纳十字横担；直线杆采纳针式绝缘子，耐张杆采纳蝶式绝缘子 　　5．敷设电缆的方式和地点，应以方便、安全、经济、可靠为依据，电缆直埋方式，施工简单，投资省，散热好，应首先合计；敷设地点应确保电缆不受机械损伤或其他热辐射，同时应尽量避开建筑物和交通设施 　　6．电缆直接埋地的深度不小于0．6m，并在电缆上下均匀铺设不小于50mm厚的细砂，再覆盖砖等硬质保护层，并插上标志牌；电缆穿过建筑物、构筑物时须设置套管 　　7．室外电缆线架空敷设时，应沿墙壁或电杆设置，严禁用金属裸线作绑线，电缆的最大弧垂距地面不小于2．5m 　　(二)室内线路的安全技术要点 　　1．室内线路必须采纳绝缘导线，距地面高度不得小于2．5m；接户线在档距内不得有接头，进线处离地高度不得小于2．5m，过墙应穿管保护，并采用防雨措施，室外端应采纳绝缘子固定；室内导线的线路应减少弯曲，采纳磁夹固定导线时，导线间距应不小于35mm，磁夹间距应不大于800mm，采纳磁瓶固定导线时，导成间距应不小于lOOmm，磁瓶间距应不大于l．5m；钢索配线的吊架间距不宜大于l2m，采纳护套绝缘导线时，同意直接敷设于钢索上。

　　2．导线的额定电压应符合线路的工作电压；导线的截面积要满足供电容量要求和机械强度要求，但铝线截面应不小于2．5mm2，铜线的截面应不小于l．5mm2，导线应尽量减少分支，不受机械作用；室内线路布置尽可能避开热源，应便于线路检查 第 1 页 共 1 页文章源于网络整理，侵权及时告知删除Word格式，可编辑） 。
