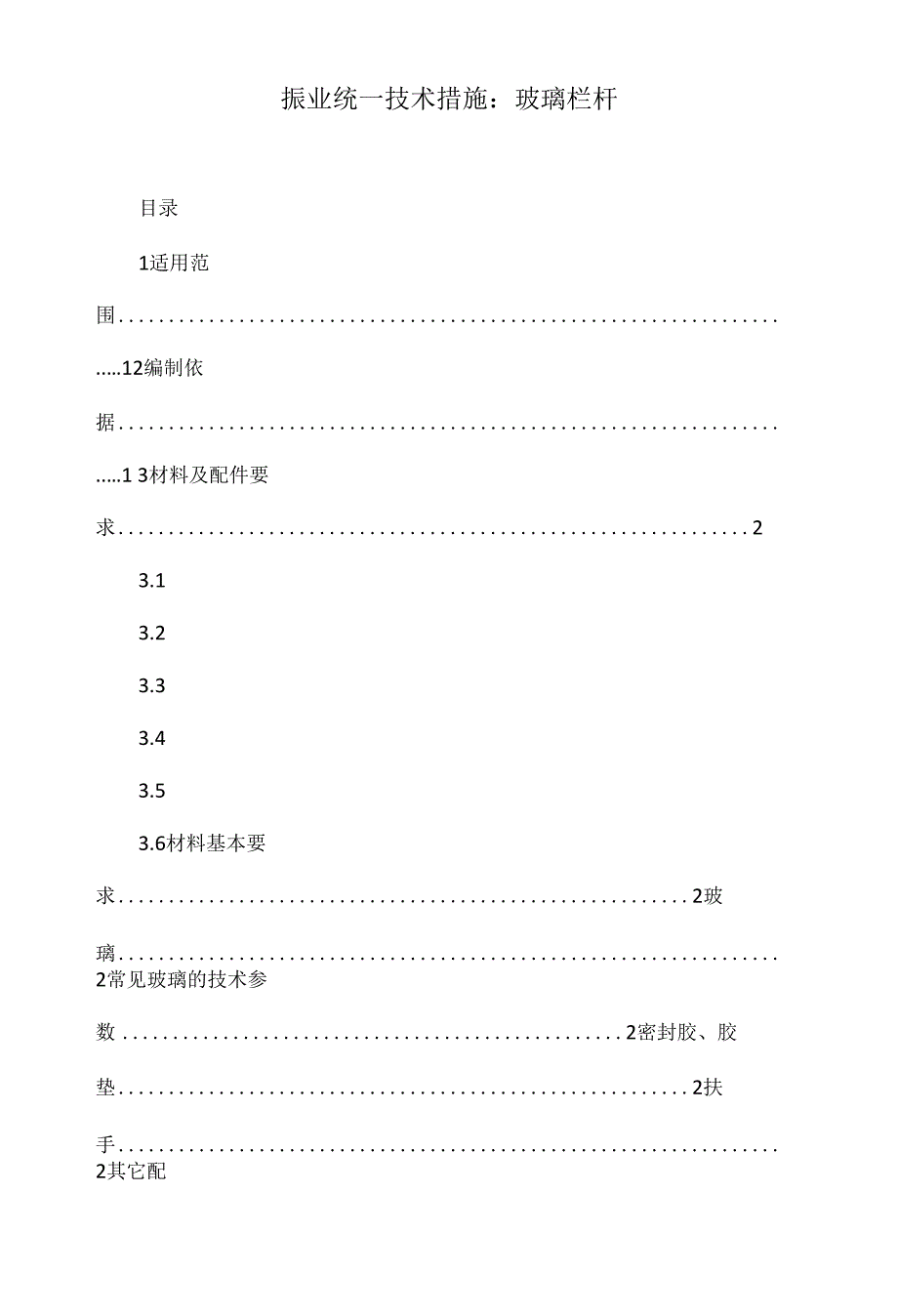

振业统一技术措施：玻璃栏杆目录1适用范围 ..…12编制依据 ..…1 3材料及配件要求 23.13.23.33.43.53.6材料基本要求 2玻璃 2常见玻璃的技术参数 2密封胶、胶垫 2扶手 2其它配件 2 4设计、制作、安装及施工要求 44.14.24.34.44.5玻璃栏杆分类 4设计要求 5工序要求 6样品 9成品验收 95成品保护 ...10 6 附录 11条文说明 12玻璃栏杆1适用范围本技术要求适用于振业所有玻璃栏杆的制作安装招投标及现场施工 指导2编制依据2.1除另有注明外，本工程须符合设计要求、图纸和国家、地方及行业相 关标准，主要包括但不限于：？？？？？？？？？？？？？？？ 2.2《工程建设标准强制性条文》《民用建筑设计通则》 《住宅设计规范》2009 年版 GB50352-2005 GB50096-1999（2003 版）GB50009-2001（2006 版）GB50210-2001 GB50327-2001 GB15763.2-2005 GB11614-1999 GB/T9963-1998 GB11944-2002 GB9962-1999 GB/T 14683-2003 JGJ113-2009 JG3002.3-92《建筑结构荷载规范》《建筑装饰装修工程质量验收规范》《住宅装饰装修工程施工规范》《建筑用安全玻璃 钢化玻璃》 《浮法玻璃》《钢化玻璃》《中空玻璃》《夹层玻璃》《硅酮建筑密封胶》《建筑玻璃应用技术规程》《住宅楼梯—栏杆、扶手》建筑安全玻璃管理规定 国家发改运行[2003]2116号若承包商对以下要求有任何疑义，应立即与振业集团联系，振业集团 对此有最终解释权，否则视为接受。
13材料及配件要求3.1材料基本要求1） 栏板扶手及相关配件等原材料的规格、质量、防火防腐必须符合 设计要求和现行有关国家标准规范的规定2） 制作栏杆扶手的原材料应有出厂质量合格证或检验报告，进场时 应按批号分批验收，没有出厂合格证明的材料必须按有关标准的规定抽取试样作物 理化学性能试验，合格后方可使用，严禁使用不合格的材料栏杆的保修 期应在合同条款中明确规定3.2玻璃1） 采用安全玻璃（钢化玻璃、夹层玻璃及由钢化玻璃或夹层玻璃组 合加工而成的其他玻璃，如安全中空玻璃，最好选用钢化夹胶）2） 常用的玻璃有钢化玻璃，中空玻璃，夹层玻璃，低辐射玻璃等3.3常见玻璃的技术参数常见玻璃的技术参数如下表3.4密封胶、胶垫一般采用硅酮密封胶玻璃栏杆与金属扶手，金属立柱及基座饰面等 相交部位的缝隙处，均应注入密封胶固定胶垫常用氯丁橡胶垫3.5扶手扶手可采用不锈钢管、黄铜圆管或木质材料，参考设计师后确定扶手如采用木制扶手，通常采用材质密实的硬木制作木制扶手其树 种、规格、尺寸、形状应符合设计要求木材质量均应纹理顺直，颜色一 致，不得有腐朽、节疤、裂缝、扭曲等缺陷3.6其它配件玻璃夹，扶手驳接件，预埋件等材料，应符合相应材料的有关物理化 学性能要求。
2表常见玻璃技术参数注：1、钢化玻璃强度设计值可达平板玻璃强度设计值的2.5-3.0倍， 表中数值是按3倍取的；如达不到3倍，可按2.5倍取值，也可根据实测 结果予以调整2、 半钢化玻璃强度设计值可达平板玻璃强度设计值的1.6-2.0倍，表 中数值是按3倍取的；如达不到2倍，可按1.6倍取值，也可根据实测结 果予以调整3、 侧面强度按大面强度的0.7倍计算34设计、制作、安装及施工要求4.1玻璃栏杆分类按照玻璃固定方法的不同，玻璃栏杆可分为全玻璃式、镶嵌式、吊挂 式、夹板式四种具体形式见图到图滑，不得有高低不平或带有毛刺具体形式见图・23） 吊挂式通过扶手所设置的吊件来承受的一种形式在扶手的下边设置不锈钢 吊挂卡，卡子的数量按每块玻璃安装两个或三个考虑在玻璃下边或在靠 下边的两个侧边宜与地面或立柱进行固定具体形式见图・34） 夹板式4通过立柱上焊接的卡槽把玻璃卡住每根立柱至少要设置两个卡槽， 卡槽与立柱焊好后要打磨光滑，手感或目测无焊痕安装玻璃时一定要玻 璃入槽卡紧，但应适当控制夹紧力，不得超过设计的要求范围具体形式 见图・44.2设计要求1） 低层、多层或高度为24m以下的住宅阳台栏杆净高不应低于1.05 m；中高层、高层或高度为24m及以上的住宅阳台栏杆净高不应低于1.10mo栏杆 高度应从可踏部位顶面起计算。
封闭阳台栏杆也应满足阳台栏杆净高要求 栏杆离楼面或屋面0.10m高度内不宜留空中高层、高层及寒冷、严寒地 区住宅的阳台宜采用实体栏板2） 阳台栏杆设计应防儿童攀登，栏杆的垂直杆件间净距不应大于0.11m,不应设置横向栏杆构件，放置花盆处必须采取防坠落措施立柱是阳台栏杆 的主要受力构件，其间距按设计要求通过计算确定若栏杆长度大于2m, 必须加设立柱3） 外窗窗台距楼面、地面的高度低于0.90m时，应有防护设施窗 外有阳台或平台时可不受此限制窗台的净高度或防护栏杆的高度均应从可踏面起 算，保证净高0.90mo4） 楼梯、看台、阳台和上人屋面等的栏杆顶部水平荷载，对于住宅、 宿舍、办公楼、幼儿园，应取不小于0.5kN/m所有由振业提供的图纸仅对栏杆 形式及用材做出要求，不对结构安全负责，承包商应具备相应的资质且须 自行进行栏杆抗水平冲击力等结构安全计算并对结构安全负责5） 栏杆设计时要考虑到建筑装饰层、阳台找坡层和施工误差等的影 响，一•般可加高0.02〜0.03m,以保证交楼使用后的净高栏杆如是二次设计的， 设计和施工招标应尽量在主体结构施工0.00前完成，这样有利于保证预 埋件质量和节约施工成本。
6） 栏杆、护栏正式施工前承包商应先根据招标要求细化安装节点及 安装施工图交振业地产项目经理确认，而后应分别给工程管理部、总包（视三方合 同情况定）、监理及振业地产项目经理各一套7）承受水平荷载的栏杆：公称厚度N12mm的钢化玻璃或钢化夹层 玻璃，当玻璃临空高度35米时，应采用的钢化夹层玻璃4.3工序要求玻璃栏杆的基本构造由扶手、玻璃栏板和底座三部分组成以下为全 玻璃式玻璃栏杆的施工工艺流程施工工艺流程测量放线玻璃下料、生产安装玻璃安装扶手注胶密封 油漆、抛光清理1） 测量放线要求底座的预埋件埋设一定要准确；同时，在施工底座时测量放线要 考虑结构施工的偏差，对原设计尺寸进行微调；在确定具体尺寸后要严格 按该尺寸施工底座，以减少玻璃下料、安装过程中的偏差和损耗2） 底座施工固定玻璃：多采用角钢焊成的连结固定件，可以使用两条角钢，也可 以只用一条角钢加一条钢板形式，或采用一根通长U型卡槽等多种形式 图・5所示底座部位设两条角钢，留出间隙以安装固定玻璃，间隙的宽度为 玻璃的厚度再加上每侧3-5mm填缝间距固定玻璃的铁件高度不宜小于 100mm,铁件的布置中距不宜大于450mm玻璃栏杆底座构造，其固定 铁件还可以在一侧设角钢，另一侧采用钢板，安装玻璃时利用螺丝加垫橡 胶垫或利用填充料将玻璃挤紧。
如采用后置埋件，其规格型号、制作和安装方式除应符合设计要求外, 尚应符合以下要求：后置埋件必须直接安装在混凝土结构或构件上，已装饰部位应先清除装饰装修材料（含混凝土和水泥找平层）后才能安装后置 埋件6也应用橡胶条塞紧，缝隙外边注胶密封注：底座周围的饰面层可采用金属板，石材、面砖、木材等多种材料， 具体做法根据设计要求决定3） 玻璃下料、生产施工现场提供的钢化玻璃的尺寸应经现场实测实量，反复核对，以防 止钢化玻璃的尺寸及钻孔等安装时不合适，钢化后又无法重新加工4） 安装玻璃栏杆玻璃的块与块之间，宜留出8mm间隙，间隙内注入硅酮胶系列 密封胶75） 安装扶手扶手两端的固定点应是不发生变形的牢固部位，可预先在主体结构上 埋设铁件，宜将扶手与预埋铁件焊接或用螺栓连接；尽量不采用膨胀螺栓, 不应采用射钉连接扶手需要接长时，可以拼接，但应不显接槎痕迹金属扶手的接长均 采用焊接，焊接后须将焊口处打磨修平而后抛光扶手与玻璃栏板的连接：在不锈钢或黄铜圆管扶手内加设H或U型型钢型钢与金6玻璃栏杆与金属扶手，金属立柱及基座饰面等相交部位的缝隙处,均应注入密封胶固定7）设计、加工、安装过程中应注意事项A、 钢化玻璃栏杆在使用中要承受荷载，因此在设计过程中必须严格 按照国家有关建筑和结构设计规范对玻璃栏杆的每一个部件和节点进行设计和计算, 在此基础上进行玻璃和有关配件的选型。
B、 玻璃栏杆一般不设立柱，但对于人流过于集中的场所，为防止意 外事故的发生，应该增设金属立柱C、 多层跑马廊玻璃栏杆或扶手的高度应符合建筑设计规范的要求, 高度应在l.l-1.2m 之间8D、 加工过程中，玻璃的周边一定要磨光倒角，同时周边切口必须平 整，这样可以方效地减少玻璃的白爆E、 底座或立柱下部宜采用预埋件或预埋螺栓方式，以提高玻璃栏杆 使用的稳定性膨胀螺栓方式宜少用高端的栏杆、预埋件有外露的可用不锈钢预埋 件F、在玻璃栏杆的施工过程中，按照装饰施工图放线时，必须根据 现场实际尺寸调整装饰施工图，以便消除土建施工产生的偏差；同时，在实际测量、放 线所得精确尺寸的基础上还应绘制施工放样详图，作为玻璃及各种配件加 工选型和现场安装的准确依据G、玻璃栏杆安装时一定要注意不要在玻璃周边造成破损或缺陷，玻 璃周边的这些缺陷的存在，在不均匀的日光温度作用下，很可能发生自爆对于用螺 栓固定的玻璃栏杆，玻璃上预先钻孔的位置必须十分准确，并用胶垫圈或 毡垫圈隔开，若发现玻璃留孔位置与螺栓配合时没有间隙，应重新加工玻 璃，绝不能硬性安装H、夹板式玻璃栏杆的玻璃栏板宜采用内装，以 保证后维护阶段的方便与安全。
4.4样品在正式施工前，承包方需提供材料样板并在现场做好成品样板，待有关 部门验收通过后才能正式大面积施工，并填写样板验收记录，日后所有货品 验收均按已审定样品的外观与质量为标准4.5成品验收4.4.1玻璃的安装尺寸要求应符合《建筑玻璃应用技术规程》（JGJ113）中的规定，具体要求参见 表.2立放玻璃的下部要垫有氯丁橡胶垫，玻璃与边框、玻璃与玻璃之间 都要留有空隙，以适应玻璃热胀冷缩的变化玻璃上部和左右的空隙大小, 应便于玻璃的安装和更换表-2单片玻璃、夹层玻璃的最小安装尺寸 （单 位：mm）注：1、表中①适用于塑料填料、密封剂或嵌缝材料的安装2、表中②适用于预成形的弹性材料（如聚氯乙烯或氯丁橡胶制成的 密封胶）的安装4.4.2玻璃栏杆验收标准玻璃栏杆安装时应与周围固定件吻合，无缝隙、扭曲，接头处理严密， 表面平直光滑，洁净美观，造型符合设计要求玻璃栏杆安装允许偏差和检验方法应符合表・3的方关规定表・3玻 璃栏杆安装允许偏差和检验方法5成品保护5.1玻璃运输时，包装应坚固边角、表面应有防碰撞措施，但不准有漏 钉、透钉底部要内垫泡沫塑料，箱内垫塑料布，玻璃片要双面贴保护膜， 玻璃片之间应有保护材料隔断。
105.2玻璃搬运：根据重量和大小，选择合适的搬运或吊装方式，并应 留有一定的安全系数搬运大面积玻璃时应注意风向,以确保安全5.3玻璃堆放：不应搁置和倚靠在可能损伤玻璃边缘和玻璃面的物体 上，玻璃之间应用不与玻璃起反映的纸片或棉线。
