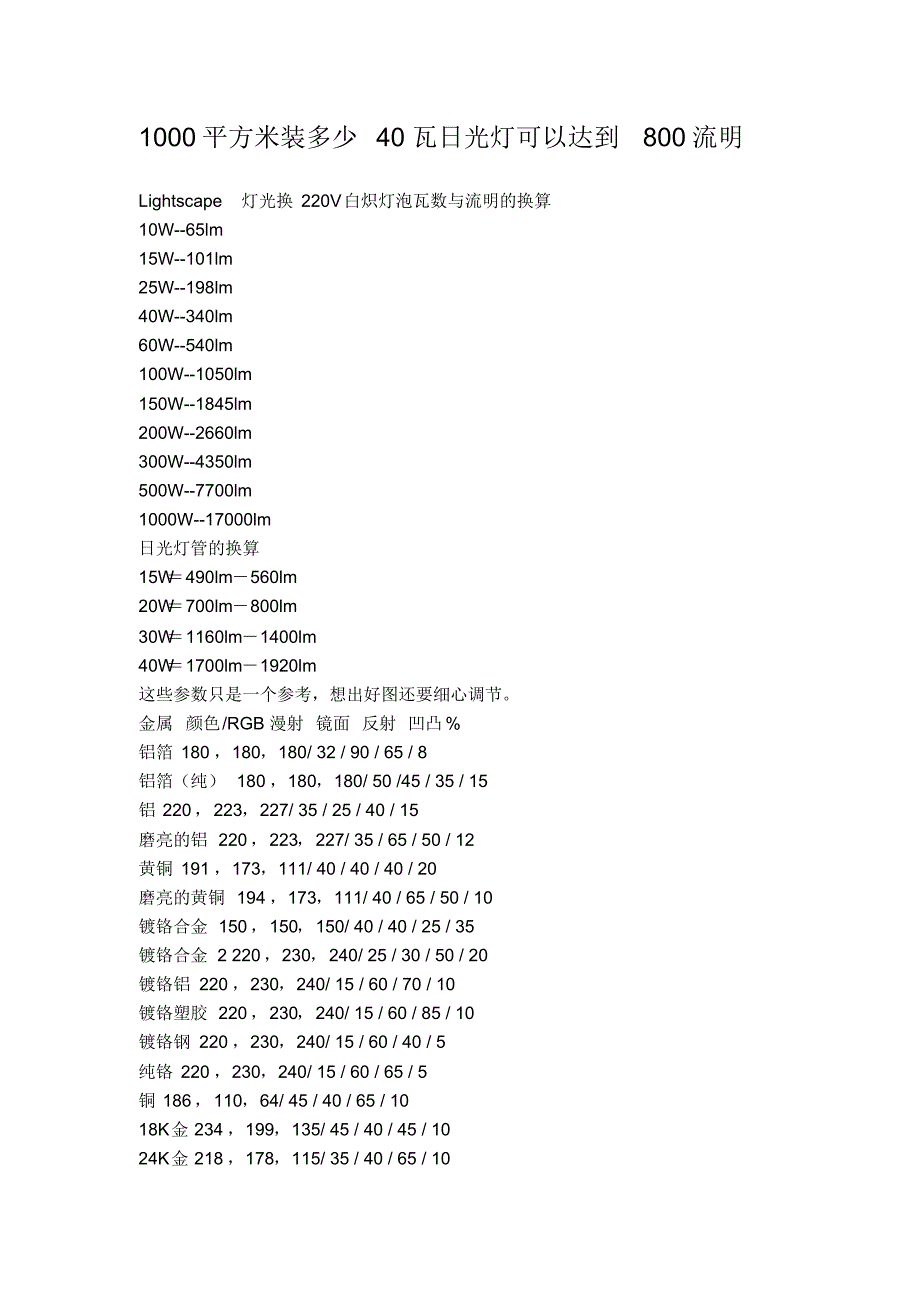

1000 平方米装多少 40 瓦日光灯可以达到800 流明Lightscape 灯光换 220V白炽灯泡瓦数与流明的换算10W--65lm 15W--101lm 25W--198lm 40W--340lm 60W--540lm 100W--1050lm 150W--1845lm 200W--2660lm 300W--4350lm 500W--7700lm 1000W--17000lm 日光灯管的换算15W =490lm-560lm 20W =700lm-800lm 30W =1160lm-1400lm 40W =1700lm-1920lm 这些参数只是一个参考,想出好图还要细心调节金属 颜色/RGB 漫射 镜面 反射 凹凸% 铝箔 180 ,180,180/ 32 / 90 / 65 / 8 铝箔(纯) 180 ,180,180/ 50 /45 / 35 / 15 铝 220,223,227/ 35 / 25 / 40 / 15 磨亮的铝 220,223,227/ 35 / 65 / 50 / 12 黄铜 191 ,173,111/ 40 / 40 / 40 / 20 磨亮的黄铜 194 ,173,111/ 40 / 65 / 50 / 10 镀铬合金 150,150,150/ 40 / 40 / 25 / 35 镀铬合金 2 220,230,240/ 25 / 30 / 50 / 20 镀铬铝 220 ,230,240/ 15 / 60 / 70 / 10 镀铬塑胶 220,230,240/ 15 / 60 / 85 / 10 镀铬钢 220 ,230,240/ 15 / 60 / 40 / 5 纯铬 220 ,230,240/ 15 / 60 / 65 / 5 铜 186,110,64/ 45 / 40 / 65 / 10 18K金 234 ,199,135/ 45 / 40 / 45 / 10 24K金 218 ,178,115/ 35 / 40 / 65 / 10 未精炼的金 255,180,66/ 35 / 40 / 15 / 25 黄金 242 ,192,86/ 45 / 40 / 25 / 10 石墨 87 ,33,77/ 42 / 90 / 15 / 10 铁 118,119,120/ 35/ 50 / 25 / 20 铅锡锑合金 250 ,250,250/ 30 / 40 / 15 / 10 银 233,233,216/ 15 / 90 / 45 / 15 钠 250,250,250/ 50 / 90 / 25 / 10 废白铁罐 229,223,206/ 30 / 40 / 45/ 30 不锈钢 128 ,128,126/ 40 / 50 / 35 / 20 磨亮的不锈钢 220,220,220/ 35 / 50 / 25 / 35 锡 220,223,227/ 50 / 90 / 35 / 20 材质 颜色/RGB 漫射 镜面 反射 凹凸% 净化瓶 27,108,131 /90 /60 /5 / 20 泡沫橡胶 54,53,53 /95 /30 /3 / 90 合成材料 20,20,20 /80 /30 /5 / 20 合成材料 (粗糙)25,25,25 /60 /40 /5 / 20 合成材料 (光滑)38,38,38 /60 /30 /10 / 10 合成材料 (纯) 25,25,25 /92 /40 /15 / 30 橡胶 20,20,20 /80 /30 /5 / 10 塑料(60&透明) 63,108,86 /90 /90 /35 / 10 塑料( 高光泽 ) 20,20,20 /70 /90 /15 / 5 塑料( 硬而亮 ) 20,20,20 /80 /80 /10 / 15 塑料( 糖衣) 200,10,10 /80 /30 /5 / 10 塑料( 巧克力色 )67,40,18 /90 /30 /5 / 15 橡胶 30,30,30 /30 /20 /0 / 50 橡胶纽扣 150,150,150/60 /20 /0 / 30 乙烯树脂 45,45,45 /60 /40 /15 / 30 光源 K 烛焰 1500 家用白织灯 2500-3000 60 瓦充气钨丝灯 2800 100 瓦钨丝灯 2950 1000瓦钨丝灯 3000 500 瓦透影灯 2865 500 瓦钨丝灯 3175 琥伯闪光信号灯 3200 R32反射镜泛光灯 3200 锆制的浓狐光灯 3200 1,2,4 号泛光灯 3400 反射镜泛光灯 3400 暖色白荧光灯 3500 冷色白荧光灯 4500 白昼的泛光灯 4800 白焰碳弧灯 5000 M2B闪光信号灯 5100 正午的日光 5400 夏季的直射日光 5800 10 点至 15 点的直射日光 6000 白昼的荧光灯 6500 正午晴空的日光 6500 阴天的光线 6800-7000 来自灰蒙天空的光线 7500-8400 来自晴朗蓝天的光线 10000-20000 在水域上空的晴朗蓝天 20000-27000 你这里提到的 800 流明,这流明是光通量的计量单位,而一支40 瓦荧光灯就有1800流明!!而对房屋室内照明要求是称为照度,其计量单位为勒克斯。

各处照度完全不一致: 仓库、车库在 30-75 勒克斯、一般照明在100勒克斯、工厂、办公室在 200-750勒克斯、要求高在750-1000勒克斯日光灯吊的高度不同,其照度也不一样,所以首先考虑房间的作用,什么地方要亮一点......等,才能决定灯的数量一般车间按 300 勒克斯计算每平方米9 瓦, 仓库按 30 勒克斯计算每平方米7 瓦,以上仅供参考一般车间按照明不光看面积,还要看高度~高度越高 ~照明功率越大 ~如果按照家里照明 ~高度一般不超过 3 米~ 普通照明 1000 平方米要 40W 日光灯 50 个~ 平均 20平米一个清楚照明 1000 平方米要 40W 日光灯 100 个~平均 10平米一个照度照度(Luminosity)指物体被照亮的程度,采用单位面积所接受的光通量来表示,表示单位为勒[克斯](Lux,lx) ,即1m/m2 1 勒[克斯]等于1 流[明](lumen,lm) 的光通量均匀分布于1m2 面积上的光照度照度是以垂直面所接受的光通量为标准,若倾斜照射则照度下降照度的计算照度的计算方法,有利用系数法、概算曲线法、比功率法和逐点计算法等一)利用系数法1、利用系数的概念照明光源的利用系数(utilization coefficient) 是用投射到工作面上的光通量( 包括直射光通和多方反射到工作面上的光通)与全部光源发出的光通量之比来表示,即 u=φe/n φ 利用系数 u 与下列因数有关:1)、与灯具的型式、光效和配光曲线有关。

2)、与灯具悬挂高度有关悬挂越高,反射光通越多,利用系数也越高3)、与房间的面积及形状有关房间的面积越大,越接近于正方形,则由于直射光通越多,因此利用系数也越高4)、与墙壁、顶棚及地板的颜色和洁污情况有关颜色越浅,表面越洁净,反射的光通越多,因而利用系数也越高2、利用系数的确定利用系数值应按墙壁和顶棚的反射系数及房间的受照空间特征来确定房间的受照空间特征用一个 “ 室空间比 ”(room cabin rate ,缩写为RCR)的参数来表征如图 8-12 所示,一个房间按受照的情况下不同,可分为三个空间:最上面为顶棚空间,工作面以下为地板空间,中间部分则称为室空间对于装设吸顶灯或嵌入式灯具的房间,没有顶棚空间;而工作面为地面的房间,则无地板空间室空间比RCR=5hRC(l+b)/lb :公式中hRC,代表室空间高度;l,代表房间的长度;b,代表房间的宽度根据墙壁、顶棚的反射系数(参看表 8-1)及室空间比RCR,就可以从相应的灯具利用系数表中查出其利用系数3、按利用系数法计算工作面上的平均照度由于灯具在使用期间,光源本身的光效要逐渐降低,灯具也要陈旧脏污,被照场所的墙壁和顶棚也有污损的可能,从而使工作面上的光通量有所减少,所以在计算工作面上的实际平均照度时,应计入一个小于1的 “ 减光系数 ” 。

因此工作面上实际的平均照度为Eav=uKn φ/A 公式中:u,代表利用系数;K,代表减光系数(亦称维护系数),参考值如表8-3 所列;n,代表灯的盏数;φ ,代表每盏灯发出的光通量;A,代表受照房间面积为了对照度的量有一个感性的认识,下面举一例进行计算,一只 100W 的白炽灯, 其发出的总光通量约为1200Lm ,若假定该光通量均匀地分布在一半球面上,则距该光源 1m 和5m 处的光照度值可分别按下列步骤求得:半径为 1m 的半球面积为2π× 12=6.28 m2, 距光源1m 处的光照度值为:1200Lm/6.28 m2=191Lux 同理,半径为5m 的半球面积为:2 π×52=157 m2, 距光源 5m 处的光照度值为:1200Lm/157 m2=7.64Lux 生活场所中照度的标准确定照度的原则应根据工作、 生产的特点和作业对视觉的要求确定照度;对于公共建筑还要根据其用途考虑各种特殊要求,如商场除要求工作面适当的水平照度外,还要有足够的空间亮度,给顾客一种明亮感和兴奋感,不同商品销售区,要求不同照度,以渲染促销重点商品;又如宾馆等建筑,常常运用照明来营造一种气氛,所使用的照度以至色表,就有特殊要求;象体育竞赛场馆, 更需要很高的垂直面照度或半柱面照度,以满足彩色电视转播的要求和观众观看的清晰和舒适感。

确定照度的依据(一)识别对象的大小,即作业的精细程度;(二)对比度,即识别对象的亮度和所在背景亮度之差异,两者亮度之差越小,则对比度越小,就越难看清楚,因此需要更高照度;(三)其他因素:视觉的连续性(长时间观看),识别速度,识别目标处于静止或运动状态,视距大小,视看者的年龄等照度对工作、生产的影响(一)工业生产场所的照度将对产品的质量、差错率、废品率、工伤事故率有一定影响;(二)办公室、阅览、金融工作场地等的照度,对工作效率、阅读效率有很大关系;(三)以上两类视觉场所的照度不足,连续工作时会引起视觉疲劳,长时期将导致人眼视力下降以及头晕等心理或生理不适;(四)商场照度,除看清商品细部和质地外,还有激发顾客购买欲望,促进销售的作用下表中所列的是几种不同工作情况下的标准照度值:工作性质或场所照度(勒克司)夏季中午在太阳能直接照射下100,000 没有太阳的室外10,000-1000 明朗夏天的室内500-100 细小精致的工作(如修理钟表、雕刻制板、制图等)100 使用危险性的小的带刃工具(削刀、钻、旋刀)的工作100 在工作台上作细小精致的工作(如用缝纫机缝纫、书写等)75 阅读、观看各种仪器所示的读数,纺织50 走廊10 楼梯8 在满月底下0.2一般而言, 居家空间到底适用何种光源,除依据室内的整体规划外,也应考虑用电之效率及各场所所需之应有照度。

每一不同使用目的的场所,均有其合适的照度来配合例如:起居间所需之照明照度为150-300Lux;一般书房照度为100Lux,但阅读时所需之照明照度则为600Lux,所以最好再使用台灯作为局部照明场所照度( Lux)书房、办公室500- 1000 客厅(不阅读书报)150-300 浴厕、更衣室200- 500 餐桌300-500 走廊、楼梯35-75 电梯、走道100-200 车库、仓储30-75一般情况: 夏日阳光下为100000LUX ;阴天室外为10000LUX ; 室内日光灯为100LUX ;距 60W 台灯 60cm 桌面为 300LUX ;电视台演播室为1000LUX ;黄昏室内为10LU。
