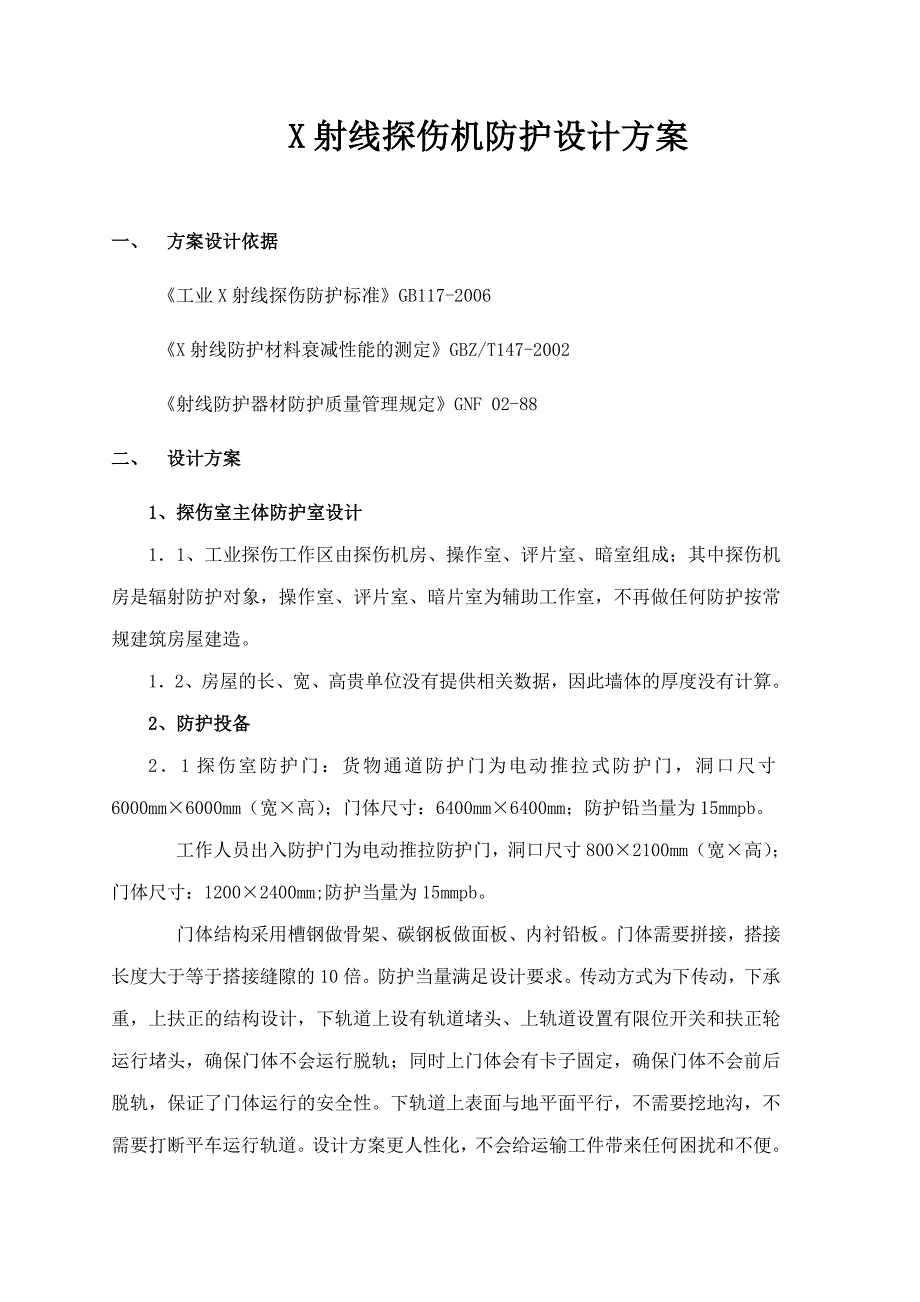

X射线探伤机防护设计方案一、 方案设计依据《工业X射线探伤防护标准》GB117-2006《X射线防护材料衰减性能的测定》GBZ/T147-2002《射线防护器材防护质量管理规定》GNF 02-88二、 设计方案1、探伤室主体防护室设计1．1、工业探伤工作区由探伤机房、操作室、评片室、暗室组成；其中探伤机房是辐射防护对象，操作室、评片室、暗片室为辅助工作室，不再做任何防护按常规建筑房屋建造1．2、房屋的长、宽、高贵单位没有提供相关数据，因此墙体的厚度没有计算2、防护投备2．1探伤室防护门：货物通道防护门为电动推拉式防护门，洞口尺寸6000mm×6000mm（宽×高）；门体尺寸：6400mm×6400mm；防护铅当量为15mmpb 工作人员出入防护门为电动推拉防护门，洞口尺寸800×2100mm（宽×高）；门体尺寸：1200×2400mm;防护当量为15mmpb门体结构采用槽钢做骨架、碳钢板做面板、内衬铅板门体需要拼接，搭接长度大于等于搭接缝隙的10倍防护当量满足设计要求传动方式为下传动，下承重，上扶正的结构设计，下轨道上设有轨道堵头、上轨道设置有限位开关和扶正轮运行堵头，确保门体不会运行脱轨；同时上门体会有卡子固定，确保门体不会前后脱轨，保证了门体运行的安全性。
下轨道上表面与地平面平行，不需要挖地沟，不需要打断平车运行轨道设计方案更人性化，不会给运输工件带来任何困扰和不便2．2、探伤室空气的净化：（可选择2.2.1或2.2.2任一方案）2.2.1在与大门对应的墙体地面挖400mm×400mm×500mm的洞口并穿过墙体作为通风系统的进风口，墙体外面可做通风管道与此进口风连接，通风管的顶部设抽风装置，作为排风口2.2.2在与大门对应的墙体上设计为400mm×400mm（设置进风口及排风口），进风口与排风口设计成Z型迷路式并在排风口安装抽风机和防护罩并加装排风管道以上通风方式在条件允许的情况下建议采用2.2.1，对有害气体的排放将会更彻底，两种通风系统均按照不漏射线技术设计，在保证充足的通风时间的情况下均能满足2005-X射线探伤机工作状态下，探伤室内的空气质量符合空气质量要求2．3、门机警示连锁装置：此装置为《工业X射线探伤防护标准》要求，也是环评验收时必需配备的装置，报警装置具有在工作中发出灯光和警音提示，避免人员在探伤工作中误闯入造成危害，另外可实现防护设备和探伤机及警示装置共同联锁在一起，具有在安全装态下才能开机工作的功能安全状态指的是：大门关闭、报警灯闪烁、报警声开启（声音报警可不连接）。
