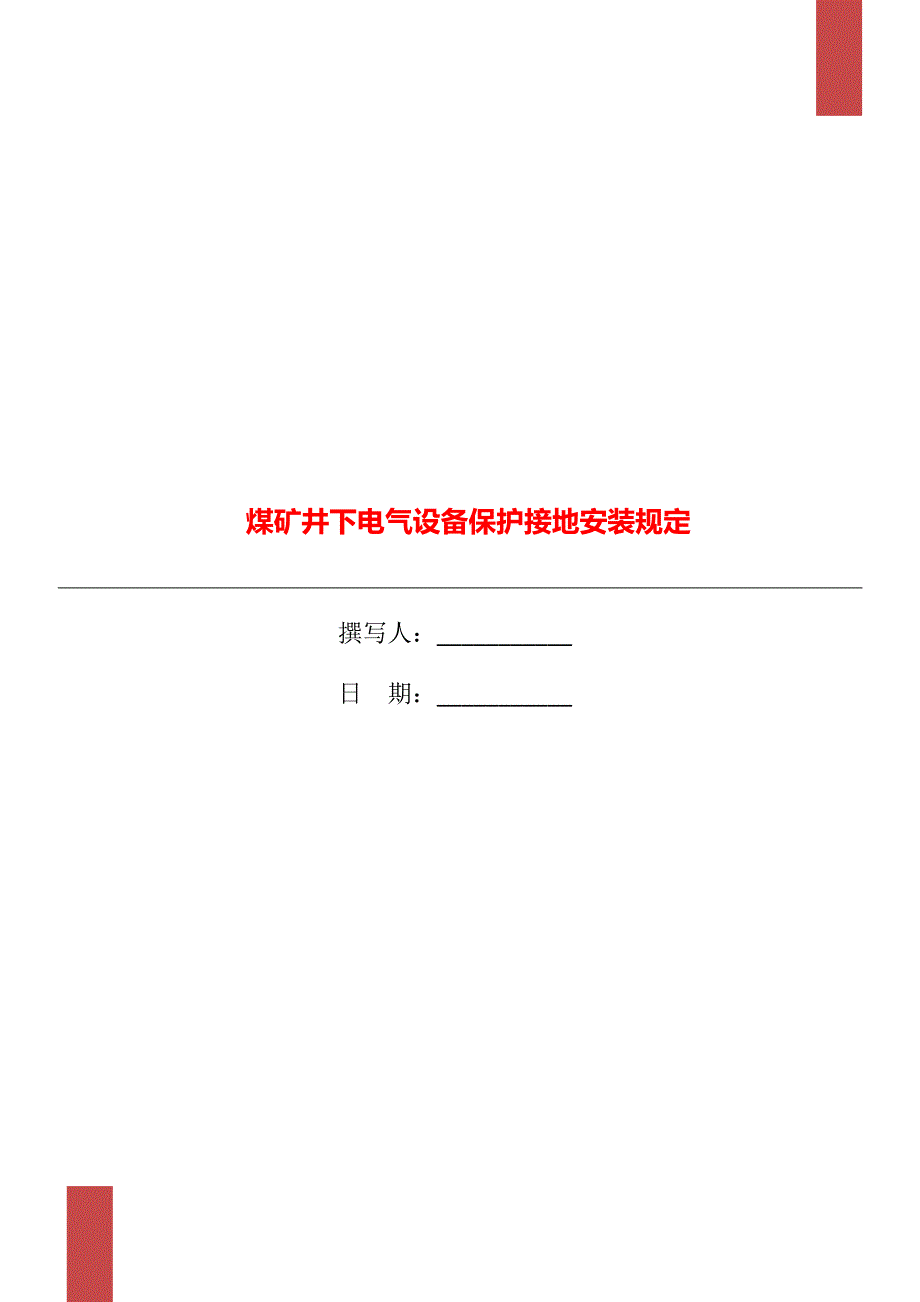

煤矿井下电气设备保护接地安装规定撰写人：___________日 期：___________煤矿井下电气设备保护接地安装规定为规范我司井下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生，避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行一、保护接地的要求：1.电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带(或钢丝)、铝皮及屏蔽护套等必须有保护接地2.接地网上任一保护接地点的接地电阻值不得超过２；每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值不得超过１并每一季度检验一次3.连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线或扁钢(厚度不小于4mm)连接地线截面应采用不小于25mm2的铜线或不小于50mm2的镀锌铁线或扁钢(厚度不小于4mm)4.主接地极应在主、副水仓中各埋设一块局部接地极可设置于巷道水沟内或其他就近的潮湿处6.下列地点应装设局部接地极：⑴采区变电所(包括移动变电站和移动变压器)⑵装有电气设备的硐室和单独装设的高压电气设备。
⑶低压配电点或____米范围内装有____台以上电气设备的地点⑷由变电所单独供电的掘进工作面，至少应分别设置____个局部接地极无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷(胶带运输行)至少应分别设置____个局部接地极；⑸连接高压动力电缆的金属连接装置对于井下单台低压电气设备的保护接地安装应按局部接地安装要求执行，必须保证接地点的电阻值不小于２二、井下电气设备保护接地制作标准：1、井下硐室、对手交接班地点如中央变电所、采区变电所、乳化泵站、瓦斯抽放泵站电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于25mm2的裸铜线2、井下固定、半固定设备但无人看守或移动电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于50mm2的镀锌铁线，即直径不小于____毫米的50mm2钢绞线3、钢绞线接地线制作要求：⑴钢绞线长度大于等于1500mm；⑵钢绞线两端头应进行镀锡处理，长度100mm；⑶钢绞线两端头采用铜线鼻子(拆除现用的铜线鼻子)或采用铜线捆扎制作线鼻子；⑷与接地母线或局部接地极的连接采用镀锌螺栓4、局部接地极制作标准：局部接地极设置在水沟中的局部接地极应用面积不小于0.6m2、厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。
设置在其他地点的局部接地极，可用直径不小于35mm、长度不小于1500mm的钢管制成，管上应至少钻____个直径不小于5mm的透孔，并垂直全部埋入底板；也可用直径不小于22mm、长度为1000mm的2根钢管制成，每根管上应钻____个直径不小于5mm的透孔，2根钢管相距不得小于5000mm，并联后垂直埋入底板，垂直埋深不得小于750mm5、主接地极的制作标准：主接地极应用耐腐蚀的钢板制成，其面积不小于0.7m2，厚度不小于5mm局部接地极设置于巷道水沟内或其它就近的潮湿处，应用不小于0.6m2，厚度不小于3mm的钢板制成设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于1.5m的钢管制成，管上至少钻____个直径不小于5mm的透孔，垂直埋入地下，垂直埋深不小于0.75m；也可用直径不小于22mm，长度为1m的2根钢管制成，每根管上钻____个透孔，透孔直径不小于5mm，两根钢管并联且相距不小于5m，垂直埋入地下，垂直埋深不小于0.75m三、电气设备辅助接地安装标准：目前，我司使用的真空馈电开关、煤电钻综合保护、信号照明综合保护接线腔均有辅助接地端子，为确保各类保护和避免人身触电事故，均需要将开关接线腔内的辅助接地端子利用电缆引处进行可靠接地。
1.设备外壳接地与辅助接地间距必须大于____米；2.辅助接地线使用U-1000-31.5＋11.5或U-1000-32.5＋12.5橡套电缆；3.辅助接地极按局部接地极埋深0.8m设置；4.辅助接地与接地极连接必须使用M10或M12镀锌螺栓，连接时采用双垫片；5.辅助接地与接地极连接处接头必须采取挂锡处理四、接地极的检查与维护1.有值班人员的机电硐室和有专职司机的电气设备的保护接地，每交接班时必须进行一次表面检查其它电气设备的保护接地，由维护人员进行每周不少于一次的表面检查2.每年至少对主接地极和浸在水中的局部接地极详细检查一次，应将其从水仓或水沟中提出来检查，若矿井水含酸性较大时，应适当增加检查次数着重检查连接情况和锈蚀情况，发现问题及时处理对主接地极，应一个检查，另一个工作，不能将两个同时提出来3.对于钢管接地极应经常灌注盐水4.电气设备在安装、检修搬迁后，应详细检查其接地装置的完善情况5.总接地网的接地电阻值的测定，由专人负责，每季至少进行一次，并做好记录6.采掘工作面所使用电气设备需要移动的，局部接地极必须将一同移动，不得丢弃，接地极不能移动的必须将接地母线回收再用第页共页 范文仅供参考 感谢浏览。
