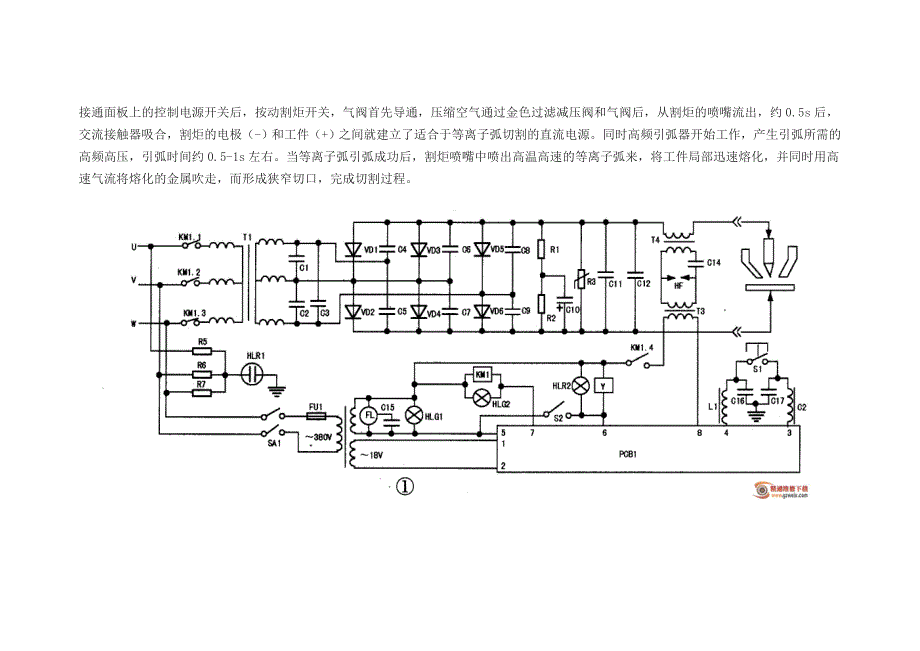

接通面板上的控制电源开关后，按动割炬开关，气阀首先导通，压缩空气通过金色过滤减压阀和气阀后，从割炬的喷嘴流出，约 0.5s 后，交流接触器吸合，割炬的电极（-）和工件（+）之间就建立了适合于等离子弧切割的直流电源同时高频引弧器开始工作，产生引弧所需的高频高压，引弧时间约 0.5-1s 左右当等离子弧引弧成功后，割炬喷嘴中喷出高温高速的等离子弧来，将工件局部迅速熔化，并同时用高速气流将熔化的金属吹走，而形成狭窄切口，完成切割过程 主要技术数据见表 1电气原理图（LGK8-40/63）见图 1图 1 中元件参数及功用见表 2常见故障及排除方法见表 3。
