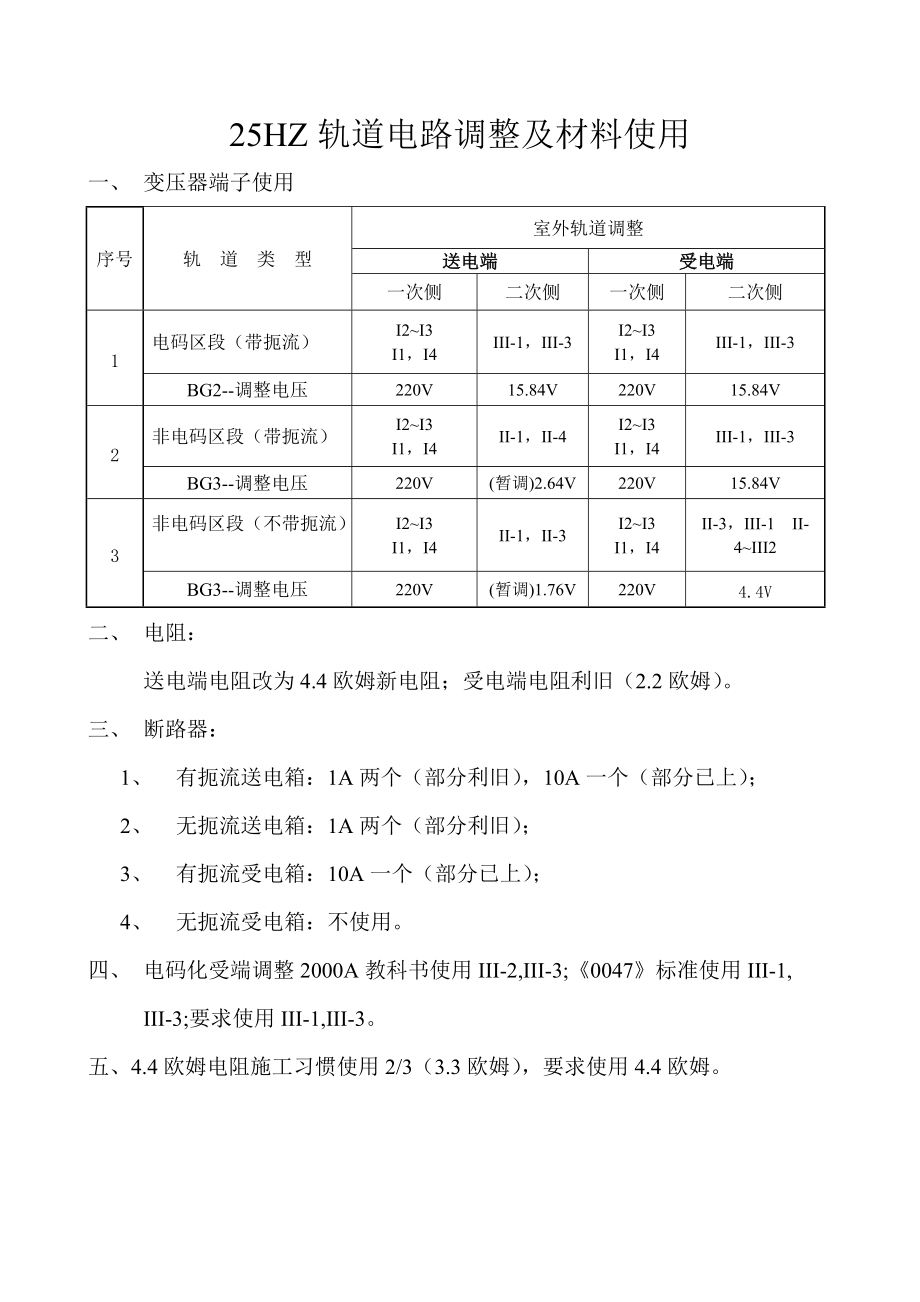

25HZ轨道电路调整及材料使用一、 变压器端子使用 序号轨 道 类 型室外轨道调整送电端受电端一次侧二次侧一次侧二次侧1电码区段（带扼流）I2~I3 I1，I4III-1，III-3I2~I3 I1，I4III-1，III-3BG2--调整电压220V15.84V220V15.84V2非电码区段（带扼流）I2~I3 I1，I4II-1，II-4I2~I3 I1，I4III-1，III-3BG3--调整电压220V(暂调)2.64V220V15.84V3非电码区段（不带扼流）I2~I3 I1，I4II-1，II-3I2~I3 I1，I4II-3，III-1 II-4~III2BG3--调整电压220V(暂调)1.76V220V4.4V二、 电阻：送电端电阻改为4.4欧姆新电阻；受电端电阻利旧（2.2欧姆）三、 断路器：1、 有扼流送电箱：1A两个（部分利旧），10A一个（部分已上）；2、 无扼流送电箱：1A两个（部分利旧）；3、 有扼流受电箱：10A一个（部分已上）；4、 无扼流受电箱：不使用。
四、 电码化受端调整2000A教科书使用III-2,III-3;《0047》标准使用III-1,III-3;要求使用III-1,III-3五、4.4欧姆电阻施工习惯使用2/3（3.3欧姆），要求使用4.4欧姆25HZ轨道电路调整（呼局） 序号轨道类型送电端受电端WGFH使用电压/相位调整一次侧二次侧电阻一次侧二次侧电阻1一送一受扼流WGL-T（D~T）I1，I4I2~I3III-1，III-34.4欧姆I2~I3 I1，I4III-1，III-3无无室内2一送一受扼流WGFHI1，I4I2~I3III-1，III-34.4欧姆I2~I3 I1，I4III-1，III-3无送端II1，II3受端II1，II2室内3一送一受扼流无I1，I4I2~I3暂调2.64V4.4欧姆I2~I3 I1，I4II-1，III-3 II-3~III-1无无室外送端4一送一受无无I1，I4I2~I3暂调1.76V0.9欧姆I2~I3 I1，I4II-3，III-1 II-4~III-2无无室外送端调电压，受端调电阻5一送多受扼流WGL-T（D~T）I1，I4I2~I3III-1，III-34.4欧姆I2~I3 I1，I4III-1，III-3先调整至0无室内6一送多受扼流WGFHI1，I4I2~I3III-1，III-34.4欧姆I2~I3 I1，I4III-1，III-3先调整至0送端II1，II3受端II1，II2室内7一送多受扼流无I1，I4I2~I3暂调2.64V4.4欧姆I2~I3 I1，I4II-1，III-3 II-3~III-1先调整至0无室外送端8一送多受无无I1，I4I2~I3暂调1.76V1.6欧姆I2~I3 I1，I4II-3，III-1 II-4~III-2先调整至0无室外送端调电压，受端调电阻。
