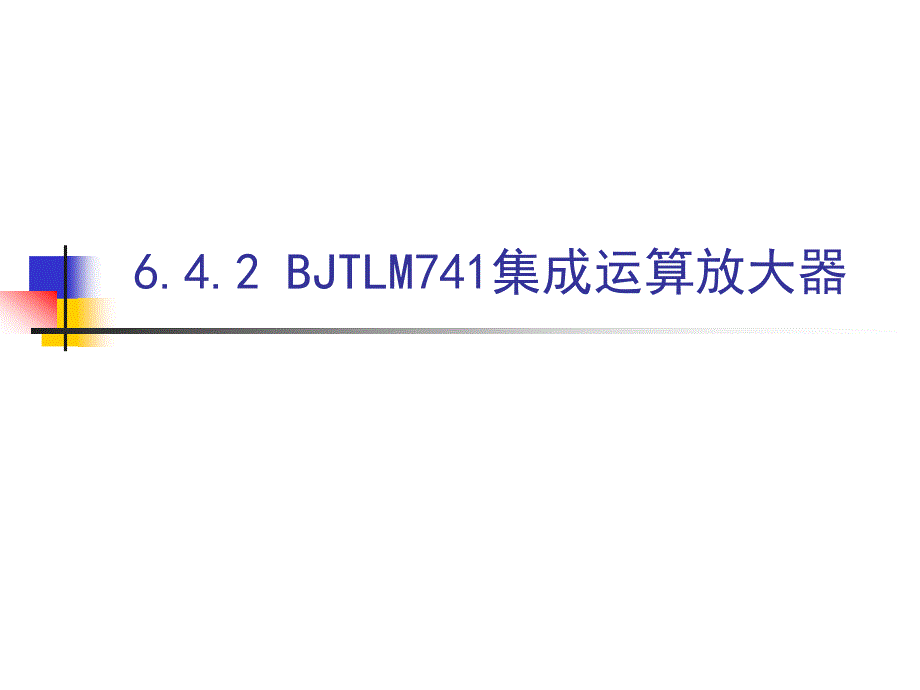

6.4.2 BJTLM741集成运算放大器,1.偏置电路,至输入级,至中间级,编置电路由T8～T13、R3、R5组成，是一种组合电流源 由+VCC→T12→R5→T11→-VEE构成主偏置电路T8、T9为一对横向PNP管，组成镜像电流源，供给输入级T1、T2的工作电流 T10、T11、R3组成微电流源，供给输入级T3、T4的偏置电流 T12、T13为一对横向PNP管，组成双端输出镜像电流源，分别供给中间级和输出级的偏置电流输入级的编置电路本身构成反馈环，可减少零点漂移IC3+IC4)↓,T↑→(IC3+IC4)↑→IC8↑→IC9↑→I34↓,,LM741的简化电路,2.输入级,输入级由T1～T7、R1～R3组成T1～T6组成差分式放大电路，信号由T1、T2基极双端输入，T6集电极单端输出 T1、T3和T2、T4组成“共集-共基”复合差分电路，纵向NPN管T1、T2组成共集电极电路，可提高输入电阻，横向PNP管T3、T4组成共基极电路，其AV大 T5、T6、T7组成恒流源作T3、T4的有源负载，可提高输入级的AV、改善频率特性、提高共模抑制比 静态时，差分输入级处于平衡状态，IC3=IC5=IC4=IC6，输出电流io1=0。
输入差模信号时，则iC6=iC5=iC3=IC3+ic3，iC4=IC4-ic4，io1=iC4-iC6=(IC4-ic4)-(IC3+ic3)=-ic4-ic3=-2ic 输入共模信号时，ic3、ic4相等，io1=03.中间电压放大级,中间级由T16、T17、组成，T16为共集电极电路，T17为共射极放大电路，输入电阻和电流放大倍数很大，集电极负载为T13B 所组成的恒流源负载，交流电阻很大，可提高中间级电压增益4.输出级,输出级由T14、T20组成互补对称电路；T18、T19给T14、T20提供起始偏压，使电路工作于甲乙类放大状态，避免交越失真；T24接成共集电极电路以减少对中间电压放大级的负载影响5.辅助环节,T15、T21、T22、T23和R9、R10组成过流保护电路 当正向输出电流过大时，IR9↑→VR9↑→T15导通→VCE15↓→IR9↓ 当负向输出电流过大时，IR10↑→VR10↑→T21～T23导通→VB16↓→VC17↑→VB20↑→IR10↓ T5、T6发射极两端接一电位器，调中间滑动头可改变T5、T6发射极电阻，使静态时输出为零 T16、T17的集电极与基极之间接一补偿电容，可消除自激振荡。
放大电路输出电压vo与输入电压vi1同相，与vi2反相6.5 实际集成运算放大器的主要参数和对应用电路的影响,6.5.1 实际集成运放的主要参数,实际集成运放的主要参数一般可分为：输入失调特性、差模特性、共模特性、大信号特性和电源特性等1.输入失调特性,输入失调电压VIO 输入失调电流IIO IIO=︱IB1-IB2︱ 输入偏置电流IIB IIB=（IB1+IB2）/2 温度漂移（输入失调电压温漂、输入失调电流温漂） 输入失调电压温漂∆Vio/∆T 输入失调电流温漂∆Iio/∆T,2.差模特性,开环差模电压增益AV0 开环带宽BW(fH) 单位增益带宽BWG(fT) 差模输入电阻rid 输出电阻ro 最大差模输入电压Vidmax,3.共模特性,共模抑制比KCMR 共模输入电阻ric 最大共模输入电压Vicmax,4.大信号动态特性,转换速率SR 全功率带宽BWP,5.电源特性,电源电压抑制比KSVR 静态功耗PV,6.5.2 集成运放应用中的实际问题,集成运放的选用,根据技术要求应首选通用型运放，当通用型运放难以满足要求时，才考虑专用型运放，这是因为通用型器件的各项参数比较均衡，做到技术性与经济性的统一。
至于专用型运放，虽然某项技术参数很突出，但其他参数则难以兼顾，例如低噪声运放的带宽往往设计得较窄，而高速型与高精度常常有矛盾，如此等等失调电压VIO、失调电流IIO和偏置电流IIB带来的误差,,解得误差电压,当 时，,当电路为积分运算时，即Rf换成电容C，则,时间越长，误差越大，且易使输出进入饱和状态调零补偿,（a）调零电路,（b）反相端加入补偿电路,6.6 变跨导式模拟乘法器,输出电压正比于两个输入电压之积,vo = kvxvy,比例系数 K 为正值——同相乘法器； 比例系数 K 为负值——反相乘法器变跨导式模拟乘法器：是以恒流源式差动放大电路为基础，采用变跨导的原理而形成6.6.1 变跨导乘法器的工作原理,电路由vy控制跨导gm变化，且vy应为正值，因此该电路称为变跨导二象限乘法器乘方运算电路,除法运算电路,6.6.2 乘法模拟器的应用,开平方运算电路,1. 运算电路,2. 压控放大器,3. 调制与解调,4. 倍频,5. 功率测量,1. 运算电路,乘方运算电路,平方运算电路,n次方运算电路,除法运算电路,开平方运算电路,开平方运算电路,2. 压控放大器（VCA）,3. 调制与解调,振幅调制器,振幅解调器,。
