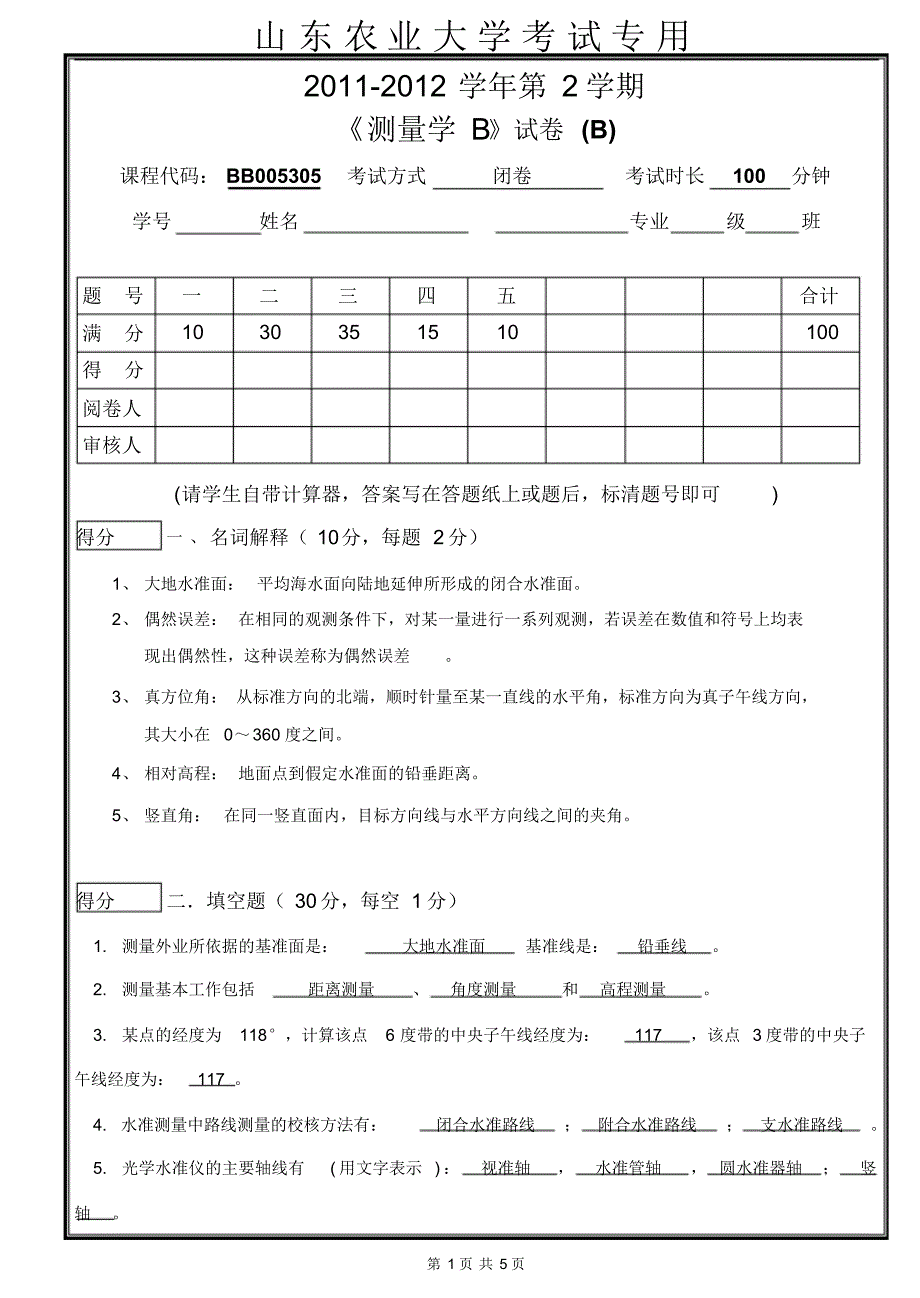

山 东 农 业 大 学 考 试 专 用第 1 页 共 5 页2011-2012 学年第 2 学期 《测量学 B》试卷 (B) 课程代码： BB005305 考试方式闭卷考试时长100分钟学号姓名专业级班题号一二三四五合计满分10 30 35 15 10 100 得分阅卷人审核人(请学生自带计算器，答案写在答题纸上或题后，标清题号即可) 得分一 、名词解释（ 10分，每题 2分）1、 大地水准面：平均海水面向陆地延伸所形成的闭合水准面2、 偶然误差： 在相同的观测条件下，对某一量进行一系列观测，若误差在数值和符号上均表现出偶然性，这种误差称为偶然误差3、 真方位角： 从标准方向的北端，顺时针量至某一直线的水平角，标准方向为真子午线方向，其大小在0～360 度之间4、 相对高程： 地面点到假定水准面的铅垂距离5、 竖直角：在同一竖直面内，目标方向线与水平方向线之间的夹角得分二．填空题（ 30分，每空 1 分）1. 测量外业所依据的基准面是：大地水准面基准线是：铅垂线2. 测量基本工作包括距离测量、角度测量和高程测量3. 某点的经度为118°，计算该点6 度带的中央子午线经度为： 117 ，该点 3 度带的中央子午线经度为：117 。
4. 水准测量中路线测量的校核方法有：闭合水准路线；附合水准路线；支水准路线5. 光学水准仪的主要轴线有( 用文字表示 ) ：视准轴，水准管轴， 圆水准器轴；竖轴山 东 农 业 大 学 考 试 专 用第 2 页 共 5 页6. 等高线的种类有首曲线；计曲线；间曲线7. 在大比例尺地形图测绘中，表示地物的符号有：比例符号， 半比例符号 ， 非比例符号8. 北京某地的经纬度分别为：东经116°30′北纬 39°30′，按国家基本比例尺地形图旧的分幅方法1：50 万可表示为： J-50-A ；按国家基本比例尺地形图新的分幅方法1：50 万可表示为： J50B001001 9. 在地形图上，相临两条计曲线间的等高距为首曲线等高距的 5 倍10. 单一导线的布设形式分为闭合导线、附和导线、和支导线11. 在水平角观测时，采用盘左、盘右的观测方法，目的是为了消除视准误差、 横轴倾斜误差、水平度盘偏心差误差12. 水准仪的视准轴与水准管轴之间应保持平行关系得分三、简答题（ 35分）1.利用光学水准仪进行水准测量，观测结果会产生误差，属于仪器的误差主要有哪些？(非观测误差和外界条件影响)（6 分）答 ：1）视准轴与水准管轴不平行误差；（⋯⋯ 3 分）2）水准尺误差；（⋯⋯ 3 分）2.简述使用DJ6经纬仪按测回法观测水平角( 观测一个测回 ) 的基本步骤。
8 分）答 ： 在测站上安置仪器，对中、整平仪器1） 盘左观测：把竖盘置于盘左位置，转动照准部，瞄准左方目标，利用水平度盘变换手轮，把水平度盘拨到略大于0 度的位置，精确瞄准目标后，读取水平度盘的读数，并记录观测数据然后顺时针方向转动照准部，瞄准右方目标，精确瞄准目标后，读取水平度盘的读数，并记录观测数据⋯⋯ 3 分）盘右观测：把竖盘置于盘右位置，转动照准部，瞄准右方目标，精确瞄准目标后，读取水平度盘的读数，并记录观测数据然后逆时针方向转动照准部，瞄准左方目标，精确瞄准目标后，读取水平度盘的读数，并记录观测数据⋯⋯ 3 分）2）根据观测结果计算盘左、盘右的角度，如果盘左、盘右的角度差值≤04，取盘左、盘右的平均值作为最后的观测角值⋯⋯ 2 分）3.经纬仪基本操作步骤？（4 分）答：1）对中：（⋯⋯ 1 分）山 东 农 业 大 学 考 试 专 用第 3 页 共 5 页2）整平：水准气泡在两垂直方向水平，仪器竖轴铅直；（⋯⋯ 1 分）3）瞄准：转动望远镜，瞄准水准尺，进行物镜和目镜对光⋯⋯ 1 分）4）读数：（⋯⋯ 1 分）4. 四等水准测量在一个测站上有哪些技术要求？（5分）答 ：技术要求 ：1）视线长不大于100m，（⋯⋯ 1 分）2）前后视距差不大于5m，（⋯⋯ 1 分）3）前后视距差的积累值不大于10m，（⋯⋯ 1 分）4）红黑面尺的中丝读数差不大于3mm，（⋯⋯ 1 分）5）红黑面高差之差不大于5mm。
⋯⋯ 1 分）5. 简述闭合导线的内业计算有哪几步？并写出主要的计算公式（7分） 答：1） 计算导线的角度闭合差；180)2(nf（⋯ 1 分）2）计算导线各边的方位角；左后前180（⋯ 1 分）3）计算导线各边的坐标增量；Dcosx，Dsiny（⋯ 1 分）4）计算坐标增量闭合差并分配调整；xfx，yfy，22 yxfff，)//(1fDk（⋯ 2分）5）计算导线各点的坐标，改后前xxx;改后前yyy（⋯ 2分）6. 简述等高线的特性？（5 分）答：1）等高线是闭合的曲线；（⋯ 1 分）2）等高线是不相交的；（⋯ 1 分）3）位于同一等高线上的高程相等；（⋯ 1 分）4）等高线与山脊线或河案线成正交；（⋯ 1 分）5）等高线愈密，地面坡度愈陡，反之愈缓⋯ 1 分）得分四、计算题（ 15 分）山 东 农 业 大 学 考 试 专 用第 4 页 共 5 页1、已知A 点的坐标（ 1000，1500） ，B 点是待定点，且已知200ABDm， AB 边的方位角为4263135，试计算 B 点的坐标6分）解：1000200cos135 36 24857.089Bxm（⋯ 3分）1500200sin135 36 241639.916Bym（⋯ 3 分） ，公式对结果错得3 分2、已知利用光学经纬仪测回法观测水平角AOB一个测回的记录见下表，试计算水平角AOB，并判断观测结果是否合格？（9 分）水平角观测测回法记录表测站目标水平度盘读数 （°′″）半测回角度 （°′″）一测回角度 （°′″）备注O A 0 02 18 253 14 28 253 14 35 AOB 盘左、盘 右之差小 于 40 秒， 观测合格B 253 16 46 A 180 02 24 253 14 42 B 73 17 06 （⋯ 2 分）（⋯ 2 分）（⋯ 1分）五、综述题 （10 分）结合说明经纬仪测绘法进行碎部测量的主要步骤：答：1）碎部测量的基本原理为极坐标法 。
⋯ 2 分）2）测量实习小组成员分工：伺仪器1 人；立尺 1 人；记录 1 人；计算 1 人；绘图 1人（⋯ 2 分）3）碎部测量的基本工作程序（1）立尺立尺员持尺，根据地形情况，参照测图的综合取舍要求，选择地物、地貌的特征点立尺选点立尺使立尺点最少，又能逼真地反映出实地地形来⋯ 1 分）（2）观测观测员在测站上安置好仪器，量取仪器高后，照准另一图根点作为后视方向（定向） ，并将水平度盘（盘左）置于零度零分，也称此项工作为置零⋯ 1 分）松开照准部，照准立尺员所立的标尺，读水平角、视距、竖盘和中丝读数，在每次读竖盘之前，要注意使竖盘指标水准管气泡居中⋯ 1 分）（3）记录计算记录的内容包含有水平角、上丝、下丝、视距、平距、竖盘读数、竖直角、中丝、初算高差、高程等栏目⋯ 1 分）（4）绘图半圆仪展点法绘图圆在每个测站上应面向北方，展点时，将小针穿过小孔后，山 东 农 业 大 学 考 试 专 用第 5 页 共 5 页再垂直插在图纸上的测站点上将半圆仪上等于水平角观测值的分划对准后视方向线，按比例尺截取水平距离⋯ 2 分）。
