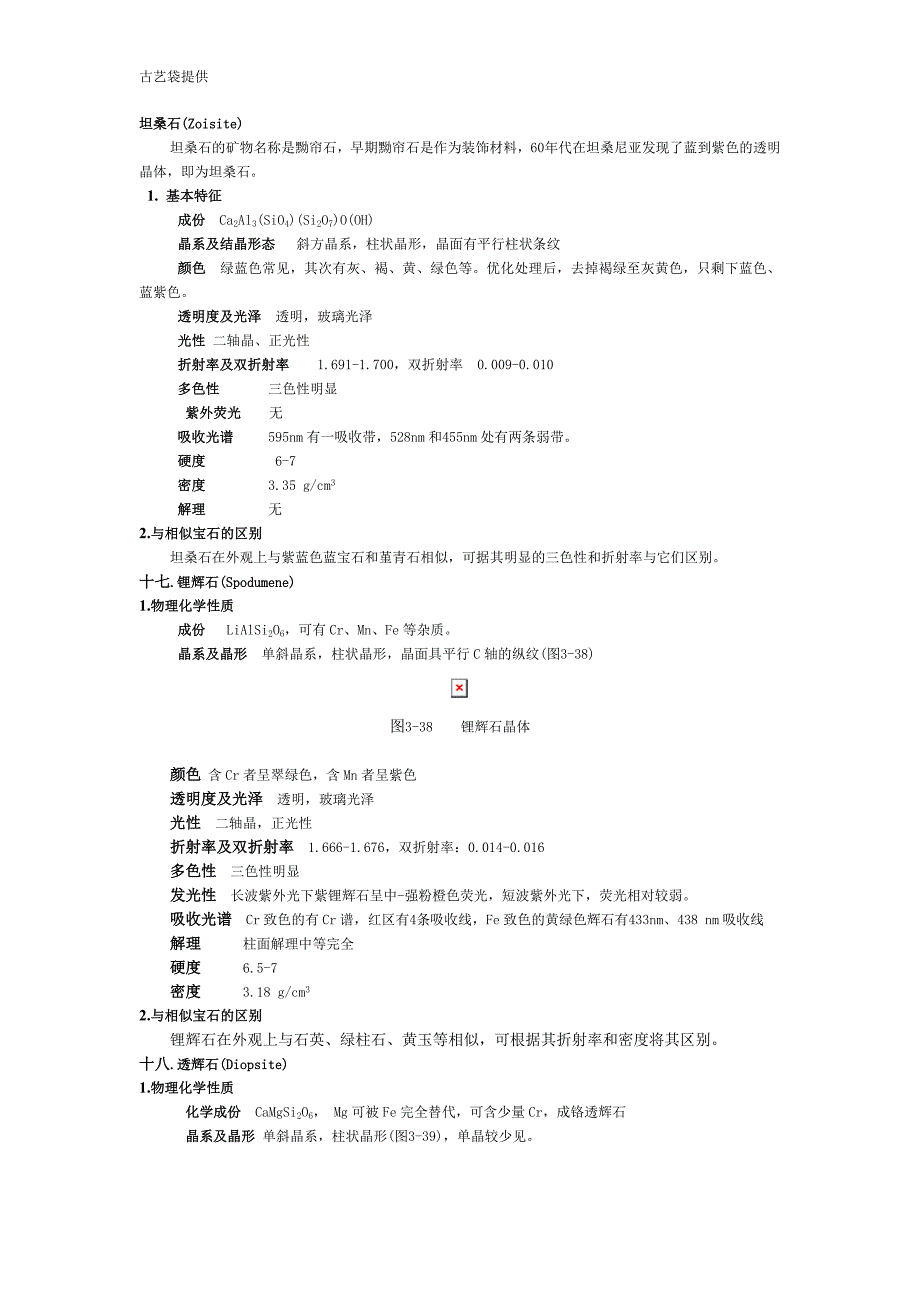

古艺袋提供坦桑石(Zoisite) 坦桑石的矿物名称是黝帘石，早期黝帘石是作为装饰材料，60年代在坦桑尼亚发现了蓝到紫色的透明晶体，即为坦桑石 1. 基本特征 成份 Ca2Al3(SiO4)(Si2O7)O(OH) 晶系及结晶形态 斜方晶系，柱状晶形，晶面有平行柱状条纹 颜色 绿蓝色常见，其次有灰、褐、黄、绿色等优化处理后，去掉褐绿至灰黄色，只剩下蓝色、蓝紫色 透明度及光泽 透明，玻璃光泽 光性 二轴晶、正光性 折射率及双折射率 1.691-1.700，双折射率 0.009-0.010 多色性 三色性明显 紫外荧光 无 吸收光谱 595nm有一吸收带，528nm和455nm处有两条弱带 硬度 6-7 密度 3.35 g/cm3 解理 无2.与相似宝石的区别 坦桑石在外观上与紫蓝色蓝宝石和堇青石相似，可据其明显的三色性和折射率与它们区别十七.锂辉石(Spodumene)1.物理化学性质 成份 LiAlSi2O6，可有Cr、Mn、Fe等杂质。
晶系及晶形 单斜晶系，柱状晶形，晶面具平行C轴的纵纹(图3-38)图3-38 锂辉石晶体 颜色 含Cr者呈翠绿色，含Mn者呈紫色 透明度及光泽 透明，玻璃光泽 光性 二轴晶，正光性 折射率及双折射率 1.666-1.676，双折射率：0.014-0.016 多色性 三色性明显 发光性 长波紫外光下紫锂辉石呈中-强粉橙色荧光，短波紫外光下，荧光相对较弱 吸收光谱 Cr致色的有Cr谱，红区有4条吸收线，Fe致色的黄绿色辉石有433nm、438 nm吸收线 解理 柱面解理中等完全 硬度 6.5-7 密度 3.18 g/cm32.与相似宝石的区别 锂辉石在外观上与石英、绿柱石、黄玉等相似，可根据其折射率和密度将其区别十八.透辉石(Diopsite)1.物理化学性质 化学成份 CaMgSi2O6， Mg可被Fe完全替代，可含少量Cr，成铬透辉石 晶系及晶形 单斜晶系，柱状晶形(图3-39)，单晶较少见 图3-39 透辉石 颜色 无色、绿色、褐色、墨色，铬透辉石呈翠绿色 透明度及光泽 透明至半透明，玻璃光泽 光性 二轴晶，正光性 折射率及双折率1.675-1.710 双折射率为0.024-0.030 多色性 绿色越深，多色性越明显 紫外荧光 无 吸收光谱 具505nm吸收线，铬透辉石在690nm处有双线，另外670nm、655nm和635nm处可有吸收线。
解理 具两组近直交的完全解理 硬度 5.5-6.3 密度 3.29 g/cm32.与相似宝石的区别在外观上，透辉石与橄榄石、翠榴石、钒铬钙铝榴石、电气石、金绿宝石、祖母绿和绿帘石相似，通过双折射率和光谱特征可与橄榄石区别，通过折射率和密度可与其他相似宝石相区别5.1.2 5 辉石（透辉石，顽火辉石，普通辉石，锂辉石） 5.1.25.1 英文名称： pyroxene (diopside, enstatite, augite, spodumene) 5.1.25.2 矿物名称：辉石（透辉石，顽火辉石，普通辉石，锂辉石） 5.1.25.3 材料性质： 化学成分： XYZ 2 O 6 ， X 为 Ca 、 Mg 、 Fe 、 Mn 、 Na 、 Li. Y 为 Mg 、 Fe 、 Mn 、 Al 、 Cr 、 Ti 、 V Z 为 Si 、 Al 透 辉 石： CaMgSi 2 O 6 ；可含有 CrFeVMn 等元素 顽火辉石： (Mg, Fe) 2 Si 2 O 6 ；可含有 Ca 、 Al 等元素 普通辉石： (Ca, Mg, Fe) 2 (Si, Al) 2 O 6 。
锂 辉 石： LiAlSi 2 O 6 ；可含有 Fe 、 Mn 、 Ti 、 Ga 、 Cr 、 V 、 Co 、 Ni 、 Cu 、 Sn 等元素 结晶状态：晶质体 晶 系：透辉石：单斜晶系 顽火辉石：斜方晶系 普通辉石：三斜晶系 锂 辉 石：单斜晶系 晶体习性：常见柱状晶体，也可呈片状、放射状、纤维状集合体，普通辉石 可见板状晶体 常见颜色：透辉 石：常见蓝绿色至黄绿色、褐色、黑色、紫色、无色至白色 顽火辉石：红褐色、褐绿色、黄绿色、无色（稀少） 普通辉石：灰褐、褐、紫褐、绿黑色 锂辉石：粉红色至蓝绿红色、绿色、黄色、无色、蓝色，通常色调较浅 光 泽：玻璃光泽 解 理：两组完全解理 摩氏硬度： 5 ～ 6 ；锂辉石 6.5 ～ 7 密 度： 3.10g/cm 3 ～ 3.52g/cm 3 透 辉 石： 3.29(+0.11 ，— 0.07)g/cm 3 顽火辉石： 3.25(+0.15 ，— 0.02)g/cm 3 普通辉石： 3.23g/cm 3 ～ 3.52g/cm 3 锂 辉 石： 3.18 ( ± 0.03)g/cm 3 光性特征：非均质体，二轴晶，正光性 多 色 性：弱至强，三色性。
透辉石：浅至深绿色 顽火辉石：褐黄，黄；绿，黄绿 普通辉石：浅绿，浅褐，绿黄色 锂辉石：粉红色至蓝紫红色：中等至强，粉红色至浅紫红色； 无色、绿色：中等，蓝绿和黄绿 折 射 率： 1.660 ～ 1.772 透 辉 石： 1.675 ～ 1.701 （ +0.029 ，— 0.010 ），点测法 1.68 左右 顽火辉石： 1.663 ～ 1.673 （± 0.010 ） 普通辉石： 1.670 ～ 1.772 锂 辉 石： 1.660 ～ 1.676 （± 0.005 ） 双折射率： 0.008 ～ 0.033 透 辉 石： 0.024 ～ 0.030 顽火辉石： 0.008 ～ 0.011 普通辉石： 0.018 ～ 0.033 锂 辉 石： 0.014 ～ 0.016 紫外荧光：通常无 透辉石：绿色透辉石：长波：绿色；短波：无 锂辉石：粉红色至蓝紫红色：长波：中至强，粉红色至橙色； 短波：弱至中，粉红色至橙色 黄绿色：长波：弱橙黄色；短波：极弱，橙黄色 绿色：无 吸收光谱：透辉石： 505nm 吸收线；铬透辉石： 635nm ， 655nm ， 670 吸收线， 690nm 双吸收线。
顽火辉石： 505nm ， 550nm 吸收线 普通辉石：不特征 锂辉石：粉红色至蓝紫红色：不特征 黄绿色： 433nm ， 438nm 吸收线 绿 色： 646nm ， 669nm ， 686nm 吸收线， 620nm 附近宽带 放大检查：气液包体，纤维状包体，矿物包体，解理 特殊光学效应：星光效应（四射星光），猫眼效应 5.1.25.4 优化处理 辐照处理：常用于锂辉石，无色或近于无色的锂辉石经辐照可转变成粉红，紫色调可转变成暗绿 色，稍加热或见光会褪色辐照产生的橙色、黄色、黄绿色锂辉石残留放射性，稳定， 不易检测。
