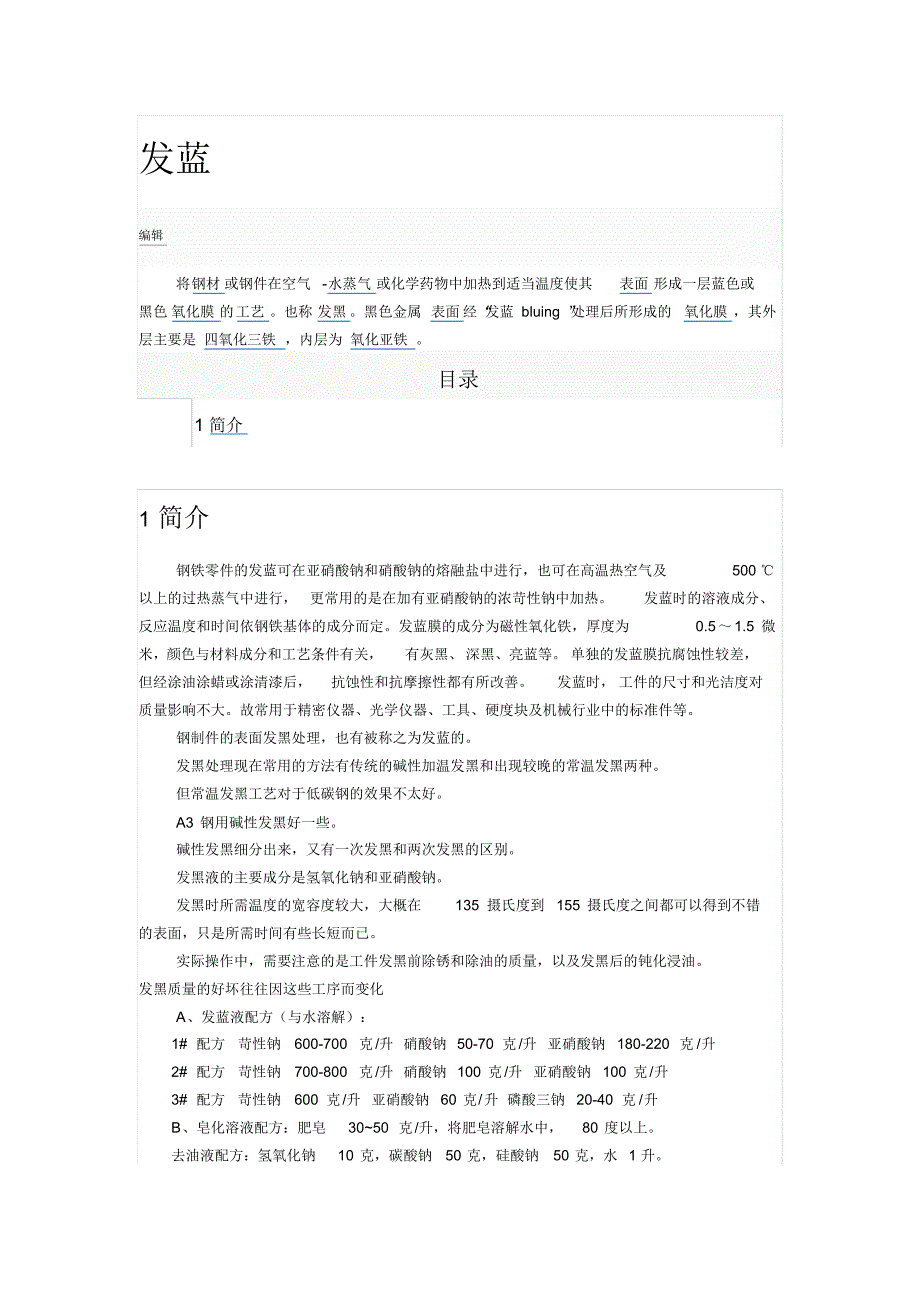

发蓝编辑将钢材 或钢件在空气-水蒸气 或化学药物中加热到适当温度使其表面 形成一层蓝色或黑色 氧化膜 的工艺 也称 发黑 黑色金属 表面 经“ 发蓝 bluing ”处理后所形成的氧化膜 ，其外层主要是 四氧化三铁 ，内层为 氧化亚铁 目录1 简介1简介钢铁零件的发蓝可在亚硝酸钠和硝酸钠的熔融盐中进行，也可在高温热空气及500 ℃以上的过热蒸气中进行，更常用的是在加有亚硝酸钠的浓苛性钠中加热发蓝时的溶液成分、反应温度和时间依钢铁基体的成分而定发蓝膜的成分为磁性氧化铁，厚度为0.5～1.5 微米，颜色与材料成分和工艺条件有关，有灰黑、 深黑、亮蓝等 单独的发蓝膜抗腐蚀性较差，但经涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善发蓝时， 工件的尺寸和光洁度对质量影响不大故常用于精密仪器、光学仪器、工具、硬度块及机械行业中的标准件等钢制件的表面发黑处理，也有被称之为发蓝的发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种但常温发黑工艺对于低碳钢的效果不太好A3 钢用碱性发黑好一些碱性发黑细分出来，又有一次发黑和两次发黑的区别发黑液的主要成分是氢氧化钠和亚硝酸钠发黑时所需温度的宽容度较大，大概在135 摄氏度到155 摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油发黑质量的好坏往往因这些工序而变化A、发蓝液配方（与水溶解）：1# 配方苛性钠600-700 克/升 硝酸钠 50-70 克/升 亚硝酸钠180-220 克 /升2# 配方苛性钠700-800 克/升 硝酸钠 100 克/升 亚硝酸钠100 克/升3# 配方苛性钠600 克/升 亚硝酸钠60 克/升 磷酸三钠20-40 克 /升B、皂化溶液配方：肥皂30~50 克/升，将肥皂溶解水中，80 度以上去油液配方：氢氧化钠10 克，碳酸钠50 克，硅酸钠50 克，水 1 升C、工具：1. 电炉（ 1500W 以上，电炉能够很好的控制温度）2. 0~200 玻璃温度计1 支3. 塑料桶一只，酸洗时用，我是用有手把和盖子的塑料痰盂，便宜又实用4. 铁制（最好是不锈钢）罐子数只，如果是一次性使用，可以用废旧的油漆桶5. 方便清洁的自来水源D、发蓝工艺流程1. 去油：零件在去油液中煮20~30 分钟，温度80~100 ℃2. 冷水清洗：选用流动清水漂洗3. 酸洗：使用盐酸溶液清洗，常温，时间不长于30 秒4. 发蓝（将发蓝液装在铁或不锈钢容器中，底部用电炉加热）①一般碳素钢136~138 ℃入槽， 142~145 ℃出槽，时间90-120 分②铬硅钢138~142 ℃入槽， 145~146 ℃出槽，时间90-120 分③碳素工具钢、合金钢、高速钢142~145 ℃入槽， 146~148 ℃出槽，时间90-120分5. 水洗：流动冷水或温水清洗，时间30-60 秒6. 沸水清洗：时间2-5 分钟7. 皂化处理：温度80~90 ℃，时间2-3 分钟。
8. 浸油：在80℃左右变压器油或锭子油中浸1-3 分钟，油空净后成品药液 1． 配方： 磷酸 3～10 克硝酸钙80～100 克过氧化锰10～15 克水 1000 克 2． 制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可3．说明：（ 1）金属器件先经洗净和干燥后才能进行“ 发蓝 ” 处理 2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜4. “ 发蓝 ” 工作温度为100 ℃，处理时间为40～45 分钟在处理碳素钢时，药液中磷酸含量控制在3～5 克/升；处理合金钢或铸钢时，磷酸含量控制在 5～ 10 克/升应注意定期分析药液磷酸的含量热点模具网博客5. “发蓝 ” 处理后金属器件的清洗方法同上皇冠：钢铁常温发黑液，发蓝液，发黑液（适合金属防锈翻新）1kg 三氯化铁腐蚀钢铁严重，必须稀释3--4 倍再试 ,?,? 不要碰到膛线1．配 Fang ： 硝酸钠 50～100 克氢氧化钠600～700 克亚硝酸钠100～200 克水 1000克一、碱性氧化法“ 发蓝 ” 药液1．配方：硝酸钠 50～ 100 克氢氧化钠600～700 克亚硝酸钠 100～200 克水 1000 克。
二、酸性氧化法“ 发蓝 ” 药液1．配 Fang ： 磷酸 3～ 10 克硝酸钙80～100 克过氧化锰10～15 克水 1000 克。
