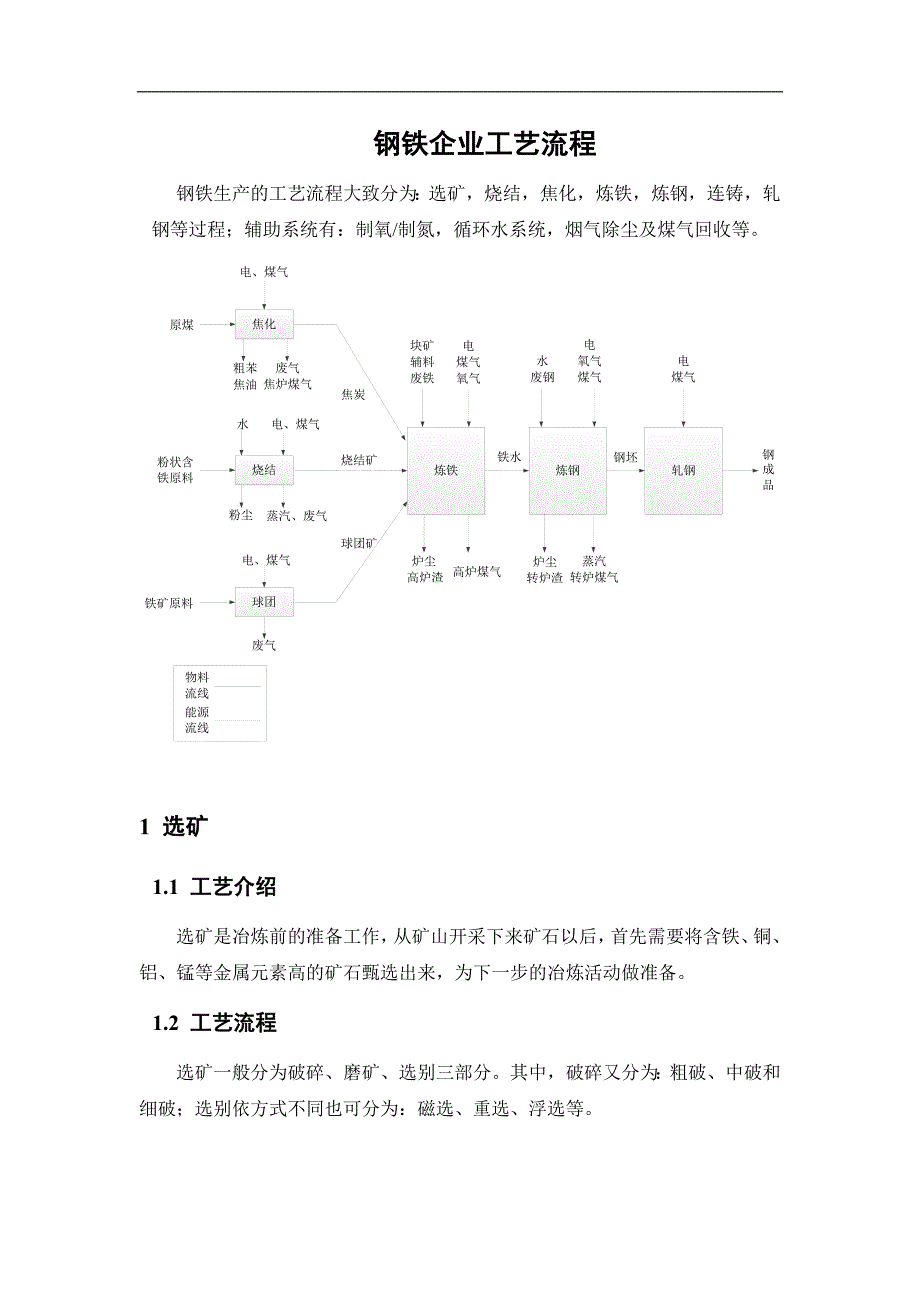

钢铁企业工艺流程钢铁企业工艺流程钢铁生产的工艺流程大致分为：选矿，烧结，焦化，炼铁，炼钢，连铸，轧钢等过程；辅助系统有：制氧/制氮，循环水系统，烟气除尘及煤气回收等焦化烧结炼铁炼钢球团原煤电、煤气粗苯 焦油粉状含 铁原料电、煤气烧结矿蒸汽、废气球团矿焦炭块矿 辅料 废铁铁水铁矿原料电、煤气废气电 煤气 氧气高炉煤气炉尘高炉渣水 废钢电 氧气 煤气炉尘 转炉渣蒸汽 转炉煤气钢坯粉尘废气 焦炉煤气物料 流线能源 流线水轧钢电 煤气钢 成 品1 选矿选矿1.1 工艺介绍工艺介绍选矿是冶炼前的准备工作，从矿山开采下来矿石以后，首先需要将含铁、铜、铝、锰等金属元素高的矿石甄选出来，为下一步的冶炼活动做准备1.2 工艺流程工艺流程选矿一般分为破碎、磨矿、选别三部分其中，破碎又分为：粗破、中破和细破；选别依方式不同也可分为：磁选、重选、浮选等1.3 原料原料原矿石1.4 产物产物铁精矿1.5 设备设备矿石破碎设备：颚式破碎机、锤式破碎机磨矿工艺设备：球磨机、螺旋分级机选别工艺设备：浮选机、磁选机2 烧结烧结2.1 工艺介绍工艺介绍为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成 10-25mm 的块状原料。
铁矿粉造块目前主要有两种方法：烧结法和球团法铁矿粉造块的目的： 去除有害杂质，回收有益元素，保护环境； 综合利用资源，扩大炼铁用的原料种类； 改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求2.2 工艺流程工艺流程2.2.1 烧结法烧结法烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰、高炉炉尘、轧钢皮、钢渣按一定配比混匀经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料烧结矿生产流程：烧结料的准备，配料与混合，烧结和产品处理配料机精矿粉 富矿粉破碎机筛分机石灰石 白云石破碎机碎焦 无烟煤高炉灰 轧钢皮一次、二次 混合机布料机烧结机除尘器除烟风机破碎机筛分机冷却器水、蒸汽 电 煤气 空气返料冷烧 结矿热烧 结矿排出灰气烟尘烟道灰电电电电电电电电 电电电带冷机电热能2.2.2 球团法球团法球团是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶金性能的球型含铁原料球团矿生产流程：原料准备、配料、混合、造球、干燥和焙烧、冷却、成品和返矿处理配料皮带机铁精粉 精矿粉膨润土润磨机造球机筛分机竖炉冷却器破碎机筛分机水煤粉磨碎机铺 边 、 铺 底 料成品球团返料返料电电电电电电电电电 煤气风机助燃风机空气电除尘器除尘风机电电电冷却风助燃风机电烟尘排出灰气烘干炉电 煤气蒸汽生球烟气 蒸汽2.3 原料原料含铁原料：含铁量较高、粒度<5mm 的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少熔剂：要求熔剂中有效 CaO 含量高，杂质少，成分稳定，含水 3％左右，粒度小于 3mm 的占 90％以上在烧结料中加入一定量的白云石，使烧结矿含有适当的 MgO，对烧结过程有良好的作用，可以提高烧结矿的质量燃料： 主要为焦粉和无烟煤对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于 10％，粒度小于 3mm 的占 95％以上2.4 产物产物烧结矿和球团矿2.5 设备设备烧结矿生产设备：带式抽风烧结机球团矿生产设备：圆盘造球机、带式焙烧机3 焦化工艺焦化工艺3.1 工艺介绍工艺介绍高炉生产前的准备除了准备铁矿石（烧结矿和球团矿）外，还需要准备好必需的燃料--焦炭焦炭是高炉冶炼的主要燃料，焦炭在风口前燃烧放出大量热量并产生煤气，煤气在上升过程中将热量传给炉料，使高炉内的各种物理化学反应得以进行焦炭在高炉冶炼中的作用： 发热剂焦炭在风口前燃烧放出大量热量并产生煤气，煤气在上升过程中将热量传给炉料，使高炉内的各种物理化学反应得以进行 还原剂焦炭燃烧产生的 C0 及焦炭中的固定碳是铁矿石的还原剂 料柱骨架焦炭在料柱中占 1/3～1/2 的体积，尤其是在高炉下部高温区只有焦炭是以固体状态存在，它对料柱起骨架作用，高炉下部料柱的透气性完全由焦炭来维持。
渗碳剂 炉料下降提供自由空间3.2 工艺流程工艺流程现代焦炭生产过程分为洗煤、配煤、炼焦、熄焦和产品处理等工序配煤车粉碎机炭化室（焦炉）干熄炉筛分机焦炉煤气 罐原煤焦炭电焦炉 煤气废气焦蒸汽洗煤车贮煤塔备 煤 与 洗 煤电电电电电燃烧室焦炉煤气 高炉煤气初冷器粗焦油电捕焦油 器脱硫塔终冷塔脱苯塔电电氮气电硫磺电压缩 空气电粗苯3.3 原料原料原煤3.4 产物产物焦炭、焦炉煤气3.5 设备设备配煤槽、粉碎机、焦炉、干熄炉4 高炉炼铁高炉炼铁4.1 工艺介绍工艺介绍高炉炼铁生产是冶金(钢铁)工业最主要的环节高炉冶炼高炉冶炼是把铁矿石还原成生铁的连续生产过程4.2 工艺流程工艺流程高炉冶炼流程：铁矿石、焦炭和熔剂等固体原料按规定配料比由炉顶装料装置分批送入高炉，并使炉喉料面保持一定的高度焦炭和矿石在炉内形成交替分层结构矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定期从铁口、渣口放出 配料机焦炭 烧结矿 球团矿 块矿石灰石高炉热风炉高炉煤气氧气煤粉高炉 煤气 炉 尘高 炉 渣铁水煤气管道电电喷煤机电 电富矿鼓风机 冷鼓风电热风除尘器洗涤塔透平机电电氮气水水铁水罐车4.3 原料原料铁矿石、焦炭、熔剂（石灰石）4.4 产物产物铁水、高炉煤气4.5 设备设备高炉、高炉热风炉、铁水罐车5 炼钢炼钢5.1 工艺介绍工艺介绍炼钢的基本任务是脱碳、脱磷、脱硫、脱氧，去除有害气体和非金属夹杂物，提高温度和调整成分。
归纳为：“四脱”（碳、氧、磷和硫），“二去”（去气和去夹杂），“二调整”（成分和温度）采用的主要技术手段为：供氧，造渣，升温，加脱氧剂和合金化操作5.2 工艺流程工艺流程转炉炼钢：广义上说就是以铁水、废钢、铁合金为主要原料，不借助外加能源，靠铁液本身的物理热和铁液组分间化学反应产生热量而在转炉中完成炼钢过程，铁水通过氧化反应脱碳、升温、合金化的过程转炉炼钢流程：铁水预处理、铁水冶炼、钢水精炼铁水预处理是指在铁水进入炼钢炉冶炼前，除去其中的某些有害成分或提取其中某些有益成分的工艺过程可分为普通铁水预处理和特殊铁水预处理前者有铁水预脱硫，铁水预脱硅，铁水预脱磷；后者有铁水提钒，铁水提铌，铁水脱铬等铁水冶炼：靠转炉内液态生铁的物理热和生铁内各组分（如碳、锰、硅、磷等）与送入炉内的氧进行化学反应所产生的热量，使金属达到出钢要求的成分和温度精炼：在真空、惰性气氛或可控气氛下进行脱氧、脱硫、去除夹杂、夹杂物变性、微调成分、控制钢水温度等为实现炉外精炼任务，可采用钢包吹氩、真空处理、吹氧、加热和喷粉、喂丝等手段转炉废钢铁水电氧气水蒸汽 氩气 氮气 焦炉煤气转炉渣炉尘转炉煤气蒸汽钢水精炼炉电混铁炉铁水罐车钢水转炉煤气罐5.3 原料原料转炉冶炼的炉料主要为铁水、造渣料（如石灰、石英、萤石等）、铁合金（如硅铁、锰铁等）、脱氧剂（如硅化铁等）以及增碳剂（如碳粉等），为调整温度，可加入废钢及少量的冷生铁块和矿石等。
5.4 产物产物钢水、转炉煤气5.5 设备设备转炉、电炉、精炼炉（AOD、VOD、LF）6 连铸工艺连铸工艺6.1 工艺介绍工艺介绍转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯连铸工艺就是将精炼后的钢水连续铸造成钢坯的生产工序6.2 工艺流程工艺流程将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯电钢水包钢包回转台中间包结晶器拉矫机火焰切割器振动结晶器冷却喷嘴钢水氩气电电电 水钢坯电电6.3 原料原料钢水6.4 产物产物钢坯6.5 设备设备钢包回转台、中间包、结晶器、拉矫机、电磁搅拌器7 轧钢工艺轧钢工艺7.1 工艺介绍工艺介绍从炼钢厂出来的钢坯还仅仅是半成品，必须到轧钢厂去进行轧制以后，才能成为合格的产品热轧后的成品分为钢卷和锭式板两种，经过热轧后的钢材厚度一般在几个毫米,如果用户要求钢板更薄的话，还要经过冷轧7.2 工艺流程工艺流程7.2.1 热轧工艺热轧工艺热轧就是在再结晶温度以上进行的轧制。
用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾再进入精轧机，实施计算机控制轧制，精轧后经过层流冷却和卷取机卷取成为直发卷将直发卷经切头、切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为热轧钢板、平整热轧钢卷、纵切带等产品水电加热炉除鳞机粗轧机除鳞机卷取机打捆机精轧机层流冷却装置钢坯混合煤气冷轧原料库热轧钢卷成品库精整原料库中间坯成品带钢钢卷切头飞剪机电电电水电电水 氮气 压缩空气蒸汽烟气水电电电7.2.2 冷轧冷轧工艺工艺冷轧是在再结晶温度以下进行的轧制一般工艺流程（根据产品要求不同而不同）： 酸洗除磷、冷轧、脱脂、退火、平整、剪切、分类、包装冷轧坯料在轧制前必须经过连续酸洗机组清除氧化铁皮，以保证带钢表面光洁，顺利地实现冷轧及其后的表面处理酸洗之后即可轧制，但是由于冷轧的工艺特点，轧到一定厚度必须进行退火使钢软化但是轧制过程中，带钢表面有润滑油，而油脂在退火炉中会挥发，挥发物残留在带钢表面上形成的黑斑又很难除去因此，在退火之前，应洗刷干净带钢表面的油脂，即脱脂工序脱脂之后的带钢，在保护气体中进行退火退火后的带钢表面光亮，进一步轧制或平整时，就不必酸洗。
退火之后的带钢必须进行平整，以获得平整光洁的表面，均匀的厚度，并使性能得到调整平整之后，可根据定货要求对带钢进行剪切电酸洗机组冷轧机组电解脱脂机组罩式退火炉镀锌机组平整机组剪板机组热轧钢卷电电电彩板机组电焦炉、转炉 混合煤气蒸汽焦炉、转炉 混合煤气电焦炉煤气电 焦炉煤气电7.3 原料原料钢坯7.4 产物产物钢板7.5 设备设备 热轧设备：加热炉、除鳞机、粗轧机、中轧机、精轧机、飞剪机、矫直机、卷取机 冷轧设备：酸洗机组、冷轧机组、电解脱脂机组、退火炉、平整机、剪板机。
