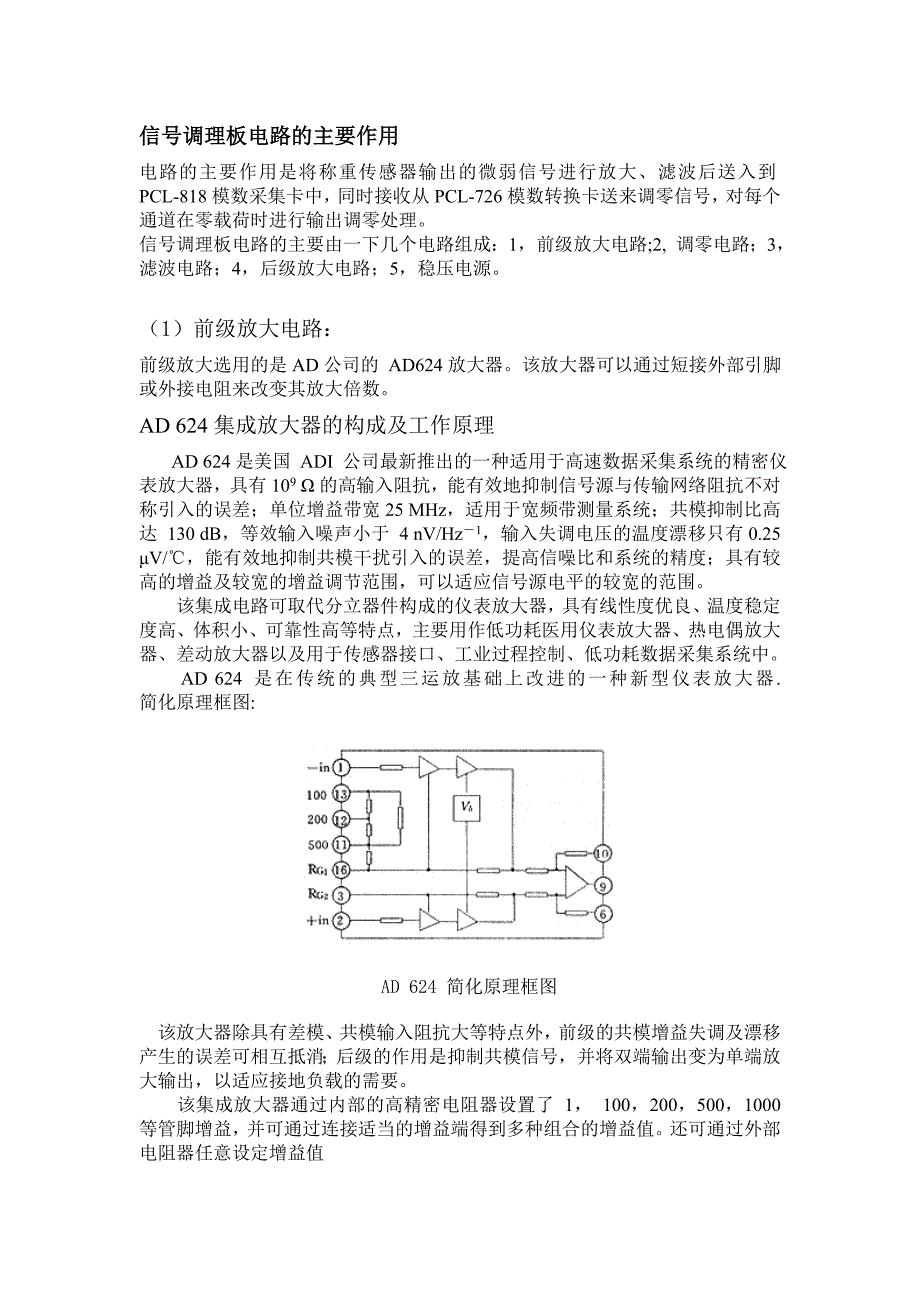

信号调理板电路的主要作用电路的主要作用是将称重传感器输出的微弱信号进行放大、滤波后送入到PCL-818模数采集卡中，同时接收从PCL-726模数转换卡送来调零信号，对每个通道在零载荷时进行输出调零处理信号调理板电路的主要由一下几个电路组成：1，前级放大电路;2, 调零电路；3，滤波电路；4，后级放大电路；5，稳压电源1）前级放大电路：前级放大选用的是AD公司的 AD624放大器该放大器可以通过短接外部引脚或外接电阻来改变其放大倍数AD 624集成放大器的构成及工作原理 AD 624是美国 ADI 公司最新推出的一种适用于高速数据采集系统的精密仪表放大器，具有109 Ω的高输入阻抗，能有效地抑制信号源与传输网络阻抗不对称引入的误差；单位增益带宽25 MHz，适用于宽频带测量系统；共模抑制比高达 130 dB，等效输入噪声小于 4 nV/Hz－1，输入失调电压的温度漂移只有0.25 μV/℃，能有效地抑制共模干扰引入的误差，提高信噪比和系统的精度；具有较高的增益及较宽的增益调节范围，可以适应信号源电平的较宽的范围 该集成电路可取代分立器件构成的仪表放大器，具有线性度优良、温度稳定度高、体积小、可靠性高等特点，主要用作低功耗医用仪表放大器、热电偶放大器、差动放大器以及用于传感器接口、工业过程控制、低功耗数据采集系统中。
AD 624 是在传统的典型三运放基础上改进的一种新型仪表放大器. 简化原理框图: AD 624 简化原理框图 该放大器除具有差模、共模输入阻抗大等特点外，前级的共模增益失调及漂移产生的误差可相互抵消；后级的作用是抑制共模信号，并将双端输出变为单端放大输出，以适应接地负载的需要 该集成放大器通过内部的高精密电阻器设置了 1， 100，200，500，1000 等管脚增益，并可通过连接适当的增益端得到多种组合的增益值还可通过外部电阻器任意设定增益值增益值任意设定的电路在脚 3 与 16 之间连接电阻RG，其阻值为：RG＝40k/(G－1)，G为放大器增益为达到最好效果，RG应选用低温度系数的精密电阻器现在我们的仪器SM2000是采用的短接外部引脚前级放大倍数为1000倍而SM2500是通过在3脚和16脚间跨接900欧的精密电阻，得到其放大倍数为46倍2)调零电路：调零信号由软件驱动PCL-726数模转换卡送出，信号范围为0-5V，然后经放大器比较输出后范围变为-2.5-2.5V该信号进入到AD624的6脚3）滤波电路：该电路为二阶压控电源低通滤波电路，该电路放大倍数为1.（4）后级放大电路：该电路采用的是AD公司的 OP-07放大器。
放大器组成的反向放大电路，放大倍数越为10倍OP-07的主要特点：OP07是高精度低失调电压的精密运放集成电路,用于微弱信号的放大OP07应用介绍TD07高精度运放具有极低的输入失调电压，极低的失调电压温漂，非常低的输入噪声电压幅度及长期稳定等特点广泛应用于稳定积分、比较器，密绝对值电路、及微弱信号的精确放大op07介绍1) 低的输入噪声电压幅度—0.35 μVP-P (0.1Hz ～ 10Hz)2) 极低的输入失调电压—10 μV3) 极低的输入失调电压温漂—0.2 μV/ ℃4) 具有长期的稳定性—0.2 μV/MO5) 低的输入偏置电流—± 1nA6) 高的共模抑制比—126dB7) 宽的共模输入电压范围—±14V8) 宽的电源电压范围—± 3V ～± 22V9) 可替代725、108A、741、AD510 等电路管脚图（5）稳压电源：电路主要由放大器、稳压管、三极管组成，稳压输出电压为2.5V在SM2000系统中该电压由两个作用一是经电阻分压后为1.25V，用作零点的比较电压二是用作传感器电桥供电电压。
