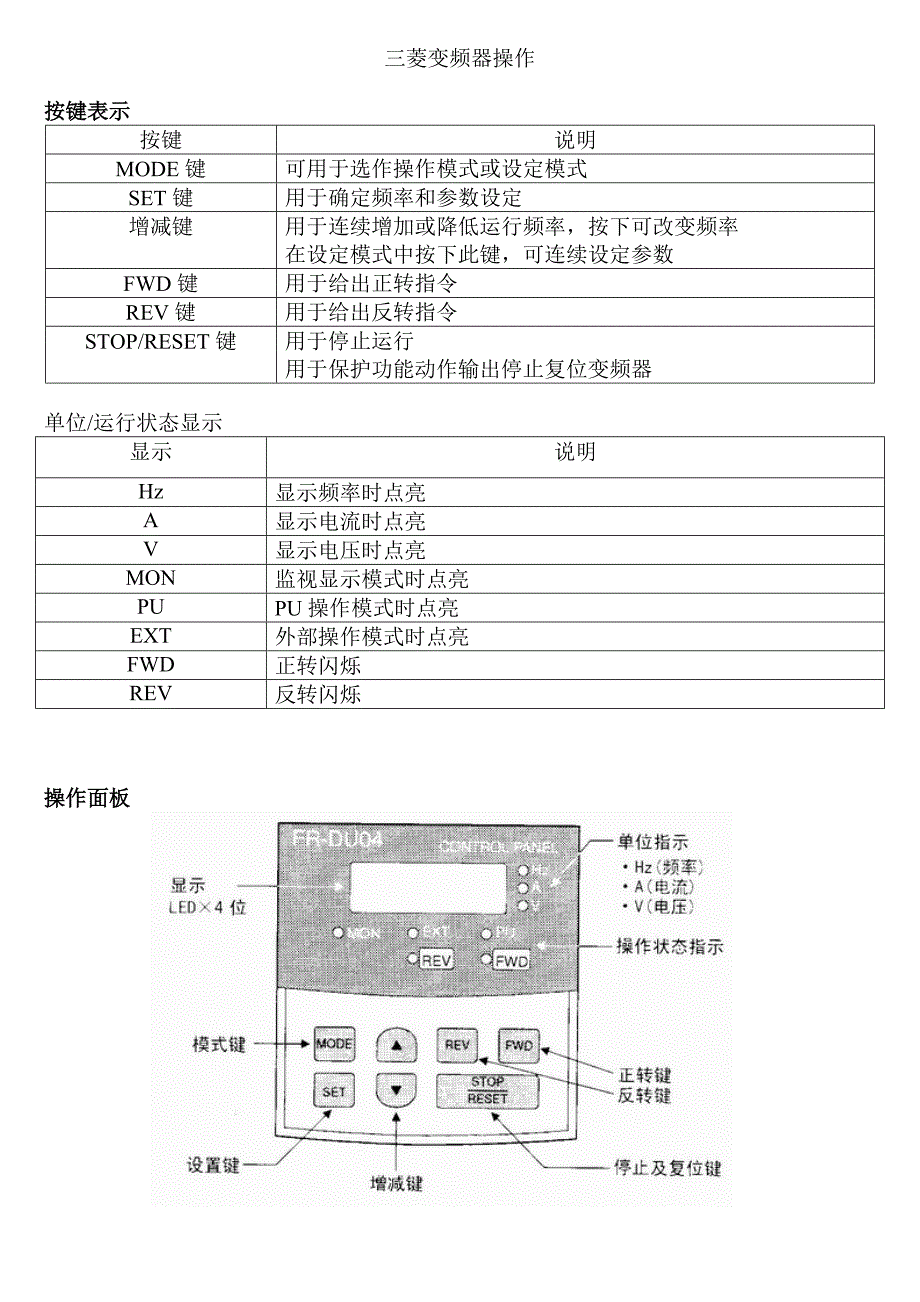

三菱变频器操作按键表示按键 说明MODE 键 可用于选作操作模式或设定模式SET 键 用于确定频率和参数设定增减键 用于连续增加或降低运行频率，按下可改变频率在设定模式中按下此键，可连续设定参数FWD 键 用于给出正转指令REV 键 用于给出反转指令STOP/RESET 键 用于停止运行用于保护功能动作输出停止复位变频器单位/运行状态显示显示 说明Hz 显示频率时点亮A 显示电流时点亮V 显示电压时点亮MON 监视显示模式时点亮PU PU 操作模式时点亮EXT 外部操作模式时点亮FWD 正转闪烁REV 反转闪烁操作面板1 按 MODE 键改变监视状态单次按 MODE 键，将一次切换到监视模式、频率设定模式、参数设定模式、运行模式、帮助模式2 显示监视器显示运转中的指令1）EXT 指示灯亮表示外部操作2）PU 指示灯亮表示 PU 操作3）EXT 和 PU 灯同时亮表示 PU 和外部操作组合方式注：1）按 SET 键超过 1.5 秒能把电流监视模式改为上电监视模式2）在报警监视模式按 SET 键超过 1.5 秒能显示最近 4 次的错误指示进入参数设定模式1、 更改参数 P77（参数写入禁止选择）为 2。
2、 更改参数 P79（操作模式选择）：按现场实际控制方式选择 （一般设定为 3--外部和 PU 组合方式设定） 3、 设定参数 P1（上限频率,一般为 50hz） 、参数 P7（加速时间） 、参数 P8（减速时间） 、参数 P9（电子过电流保护—1.1 倍电机额定电流） 升降段注意多段速频率设定，根据端子接线情况设定是使用高 P4、中 P5、低 P6 哪两个参数设定4、 在参数写入时应按住 SET 键 1.5 秒写入设定值并更新5、 如在设定时依旧有问题可查找说明书的出错对策参数拷贝和复制出错（报警）定义操作面板显示 E.OC1名称 加速时过电流断路内容 加速运行中，当变频器输出电流超过额定电流的 200％时，保护回路动作，停止变频器输出仅给 R1,S1 端子供电，输入启动信号时，也为此显示检查要点 是否急加速运转输出是否短路主回路电源（R,S,T ）是否供电处理 延长加速时间起动时，E.OC1 总是点亮的情况下，拆下电机再启动主回路电源（R,S,T ）是否供电操作面板显示 E.OC2名称 定速时过电流断路内容 定速运行中，当变频器输出电流超过额定电流的 200％时，保护回路动作，停止变频器输出检查要点 负荷是否有急速变化输出是否短路处理 取消负荷的急速变化操作面板显示 E.OC3名称 减速时过电流断路内容 减速运行中（加速、定速运行之外） ，当变频器输出电流超过额定电流的200％时，保护回路动作，停止变频器输出检查要点 是否急减速运转输出是否短路电机的机械制动是否过早处理 延长减速时间检查制动动作操作面板显示 E.OV1名称 加速时再生过电压断路内容 因再生能量，使变频器内部的主回路直流电压达到规定值的 85％时，预报警（显示 RB） ，超过规定值时，保护回路动作，停止变频器输出，电源系统里发生的浪涌电压也可能引起动作检查要点 加速度是否太缓慢处理 缩短加速时间操作面板显示 E.OV2名称 定速时再生过电压断路内容 因再生能量，使变频器内部的主回路直流电压达到规定值的 85％时，预报警（显示 RB） ，超过规定值时，保护回路动作，停止变频器输出，电源系统里发生的浪涌电压也可能引起动作检查要点 负荷是否有急速变化处理 取消负荷的急速变化必要时，请使用制动单元或电源再生变换器操作面板显示 E.OV3名称 减速，停止时再生过电压断路内容 因再生能量，使变频器内部的主回路直流电压达到规定值的 85％时，预报警（显示 RB） ，超过规值时，超过规定值时，保护回路动作，停止变频器输出，电源系统里发生的浪涌电压也可能引起动作检查要点 是否急减速运转处理 延长减速时间减少制动频度必要时，请使用制动单元或电源再生变换器操作面板显示 E.THM名称 电机过负荷断路（电子过流保护）内容 过负荷以及定速运行时，由于冷却能力的低下，造成电机过热，变频器的内置电子过流保护检测达到设定值的 85％时，预报警（显示 TH） ，达到规定值时，保护回路动作，停止变频器输出，多极电机或两台以上电机运行时，电子过流保护不能保护电机，请在变频器输出侧安装热继电器检查要点 电机是否在过负荷状态下使用处理 减轻负荷恒转矩电机时，把 PR.71 设定为恒转矩电机操作面板显示 E.THT名称 变频器过负荷断路（电子过流保护）内容 如果电流超过额定电流的 150％，而未到过电流切断（200％以下）时，为保护输出晶体管，用反时限特性，使电子过流保护动作，听同志变频器输出（过负荷承受能力 150％ 60s）检查要点 电机是否在过负荷状态下使用处理 减轻负荷操作面板显示 E.IPF名称 瞬时停电保护内容 停电超过 15ms（与变频器输入切断一样）时，为防止控制回路误动作，瞬时停电保护功能动作，停止变频器输出，此时，异常警报输出检点为打开（B-C）和闭合（A-C）如果停电持续时间超过 100ms，报警不输出，如果电源恢复时，启动信号是 ON，变频器将再启动（如果瞬时停电再 15ms 以内，变频器仍然运行）检查要点 调查瞬时停电发生的原因处理 修复瞬时停电准备瞬时停电的备用电源设定瞬时停电再启动的功能操作面板显示 E.UVT名称 欠压保护内容 如果变频器的电源电压下降，控制回路可能不能发挥正常功能或引起电机的转矩不足，发热的增加，为此，当电源电压下降到 300V 以下时，停止变频器输出如果 P/+,P1 之间没有短路片，则欠电压保护功能动作检查要点 有无大容量的电机启动P/+,P1 之间是否接有短路片或直流电抗器处理 检查电源灯电源系统设备在 P/+,P1 之间连接短路片或直流电抗器操作面板显示 E.FIN名称 散热片过热内容 如果散热片过热，温度传感器动作，使变频器停止输出检查要点 周围温度是否过高冷却散热片是否堵塞处理 周围温度调节到规定范围内操作面板显示 E.GF名称 输出侧接地故障过电流保护内容 当变频器的输出侧（负荷侧）发生接地，流过接地电流时，变频器停止输出检查要点 电机，连接线是否接地处理 排除接地的地方操作面板显示 E.OHT名称 外部热继电器动作内容 为防止电机过热，安装在外部热继电器或电机内部安装的温度继电器动作（接点打开）时，使变频器输出停止。
即使继电器接点自动复位，变频器不复位就不能重新启动检查要点 电机是否过热在 Pr.180~Pr.186（输入端子功能选择）中任一个，设定值 7（OH 信号）是否正确设定处理 降低负荷和运行频度操作面板显示 E.BE名称 制动晶体管异常内容 在制动回路发生类似制动晶体管破损时，变频器停止输出这时必须立即切断变频器电源检查要点 减少负荷 J制动的使用频率是否合适处理 请更换变频器操作面板显示 E.OLT名称 失速防止内容 当失速防止动作，运行频率降到 0 时，失速防止动作中显示 OL检查要点 电机是否在过负荷状态下使用处理 减轻负荷操作面板显示 E.OPT名称 选件报警内容 当安装 2 枚以上通信选件时，变频器停止输出连接高功率转换器时，误将交流电源接到 R，S ，T 则有此显示检查要点 通信选件的安装枚数是否为 1 枚连接高功率转换器时，不要将交流电源接到 R，S ，T 端子处理 通信选件改为 1 枚确认参数（Pr.30）的设定、接线连接高功率转换器时，若将交流电源接到 R，S ，T 端子，有可能损坏变频器操作面板显示 E.PE名称 参数记忆因子异常内容 记忆参数设定值的 E2PROM 发生异常时，停止输出检查要点 参数写入回数是否太多处理 与经销商联系操作面板显示 E.OP1~OP3名称 选件插口异常内容 各插口上安装的内藏选件功能出现异常（如通信选件的通信异常、通信选件以外的内置选件的接触不良等）时，变频器停止输出检查要点 选件功能的设定、操作是否有误内置选件的接口是否确实连接好（1～3 显示选件插口号）通信电缆是否断线终端阻抗是否正确安装处理 确认选件功能的设定确实进行好内置选件的连接操作面板显示 E.PUE名称 PU 脱出发生内容 当 Pr.75“复位选择/PU 脱落检测/PU 停止选择 ”设定在 2，3，16 或 17状态下，如果操作面板及参数安远脱落，本体与 PU 的通信中断，变频器则停止输出检查要点 DU 或 PU 的安装是否太松确认 Pr.75 的设定值处理 牢固安装好 DU 和 PU操作面板显示 E.LF名称 输出欠相保护内容 当变频器输出侧（负荷侧）三相（U，V，W）中有一相断开时，变频器停止输出检查要点 确认接线（电机是否正常）是否使用比变频器容量小的多的电机处理 正确接线确认 Pr.251“输出欠电压保护选择”的设定值操作面板显示 E.P24名称 直流 24V 电源输出短路内容 从 PC 端子输出的直流 24V 电源短路时，电源输出切断，此时，外部接点驶入全部为 OFF，端子 RES 输入不能复位检查要点 PC 端子输出是否短路处理 排除短路处操作面板显示 E.CTE名称 操作面板用电源输出短路内容 操作面板用电源（PU 接口的 P5S）短路时，电源输出切断，此时，操作面板的使用，从 PU 接口进行 RS-485 通信都变为不可能检查要点 PU 接口连接线是否短路处理 检查 PU，电缆自适应调整：pr71=3,pr80=7.5,pr81=4,然后设定 pr96=1,按 fwd 键，屏幕显示 1,2,3，自适应设定完成。
