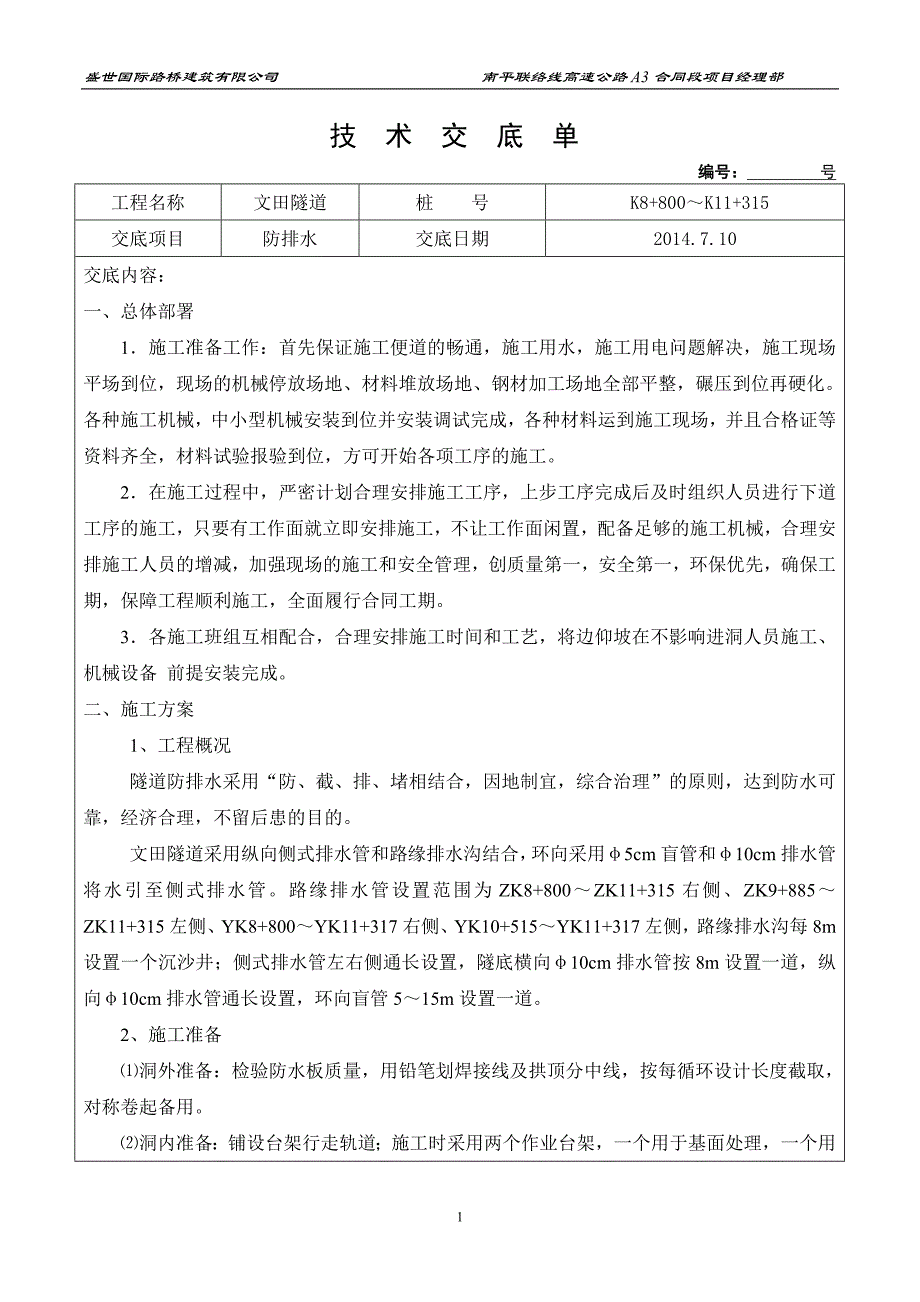

盛世国际路桥建筑有限公司 南平联络线高速公路 A3 合同段项目经理部1技 术 交 底 单编号： 号工程名称 文田隧道 桩 号 K8+800～K11+315交底项目 防排水 交底日期 2014.7.10交底内容： 一、总体部署1．施工准备工作：首先保证施工便道的畅通，施工用水，施工用电问题解决，施工现场平场到位，现场的机械停放场地、材料堆放场地、钢材加工场地全部平整，碾压到位再硬化各种施工机械，中小型机械安装到位并安装调试完成，各种材料运到施工现场，并且合格证等资料齐全，材料试验报验到位，方可开始各项工序的施工2．在施工过程中，严密计划合理安排施工工序，上步工序完成后及时组织人员进行下道工序的施工，只要有工作面就立即安排施工，不让工作面闲置，配备足够的施工机械，合理安排施工人员的增减，加强现场的施工和安全管理，创质量第一，安全第一，环保优先，确保工期，保障工程顺利施工，全面履行合同工期3．各施工班组互相配合，合理安排施工时间和工艺，将边仰坡在不影响进洞人员施工、机械设备 前提安装完成二、施工方案1、工程概况隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。
文田隧道采用纵向侧式排水管和路缘排水沟结合，环向采用 φ5cm 盲管和 φ10cm 排水管将水引至侧式排水管路缘排水管设置范围为 ZK8+800～ZK11+315 右侧、ZK9+885～ZK11+315 左侧、YK8+800 ～YK11+317 右侧、YK10+515～YK11+317 左侧，路缘排水沟每 8m 设置一个沉沙井；侧式排水管左右侧通长设置，隧底横向 φ10cm 排水管按 8m设置一道，纵向 φ10cm 排水管通长设置，环向盲管 5～15m 设置一道2、施工准备⑴洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用⑵洞内准备：铺设台架行走轨道；施工时采用两个作业台架，一个用于基面处理，一个盛世国际路桥建筑有限公司 南平联络线高速公路 A3 合同段项目经理部2技 术 交 底 单编号： 号工程名称 文田隧道 桩 号 K8+800～K11+315交底项目 防排水 交底日期 2014.7.10用于挂防水板，基面处理超前防水板两个循环⑶断面量测：测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。
⑷基面处理：①局部漏水采用注浆堵水或埋设排水管直接排水到边②钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图） 有凸出的管道时，用砂浆抹平（如下图） 锚杆有凸出部位时，螺头顶预留 5mm 切断后，用塑料帽处理（如下图） ③初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过±5cm（如下图） 上上上上上上5m 上盛世国际路桥建筑有限公司 南平联络线高速公路 A3 合同段项目经理部3技 术 交 底 单编号： 号工程名称 文田隧道 桩 号 K8+800～K11+315交底项目 防排水 交底日期 2014.7.103、排水盲管施工排水盲管施工工艺流程：钻孔定位→安装锚栓→捆绑盲管→盲管纵向环向连接（⑴环向排水盲管施作方法隧道拱墙设置直径 50mm 环向盲管，外包 200g/㎡的无纺土工布，按 5～15m 设置⑵纵向排水盲管施作方法纵向排水盲管沿纵向布设于电缆槽下方，与侧式排水管相连纵向排水盲管按设计规定划线，以使盲管位置准确合理，盲管安设的坡度与线路坡度一致排水管采用钻孔定位，定位孔间距在 30cm～50cm。
将膨胀锚栓打入定位孔或将锚固剂将钢筋头预埋在定位孔中，固定钉安在盲管的两端用无纺布包住盲管，用扎丝捆好，用卡子卡住盲管，然后固定在膨胀螺栓上⑶排水盲管施工控制要点①纵向贯通排水盲沟安装应按设计规定划线，以使盲管位置准确合理，划线时注意盲管尽可能走基面的低凹处和有出水点的地方②盲管与支护的间距不得大于 5cm，盲管与支护脱开的最大长度不得大于 110cm③集中出水点沿水源方向钻孔，然后将单根集中引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出④盲管上接头用无纺布的渗水材料包裹，防止混凝土或杂物进入堵塞管道4、土工布、防水板施工防水板施工采用无钉铺设工艺，其施工工艺流程见下图防水板超前二次衬砌 10～20m 施工，用自动爬行热焊机进行焊接，铺设采用专用台车进上R≥cmR≥c 盛世国际路桥建筑有限公司 南平联络线高速公路 A3 合同段项目经理部4技 术 交 底 单编号： 号工程名称 文田隧道 桩 号 K8+800～K11+315交底项目 防排水 交底日期 2014.7.10行隧道防水板施工工艺流程图铺设前进行精确放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。
采用从下向上的顺序铺设，松紧应适度并留有余量（实铺长度与弧长的比值为 10：8） ，N1.防水板质量检查/检验； 2.划焊缝搭接线；3.防水板可分拱部和边墙两段截取，对称卷起备用1.工作平台就位；2.初支及渗漏水处理3.切除锚杆及钢筋网端头；4.如超挖超过铺板规定，编铁丝网回填；5.拱顶画出隧道中线第一环及垂直隧道中线的横断面线准备工作洞外准备洞内准备电热压焊器及爬行式热合器，垫上隔热纸固定防水板焊缝补强Y移工作平台下一循环焊接防水板搭接缝质量检查盛世国际路桥建筑有限公司 南平联络线高速公路 A3 合同段项目经理部5技 术 交 底 单编号： 号工程名称 文田隧道 桩 号 K8+800～K11+315交底项目 防排水 交底日期 2014.7.10检查时要保证防水板全部面积均能抵到围岩分离式防水板铺挂前，用带热塑性圆垫圈的射钉将缓冲层平整顺直地固定在基层上（见下图） ，缓冲层搭接宽度 50mm，可用热风焊枪点焊，每幅防水板布置适当排数垫圈，每排垫圈距防水板边缘 40cm 左右，垫圈间距：侧壁 100～120cm，1～2 个垫圈/ ㎡，顶部60～80cm，2 ～3 个垫圈/㎡。
暗钉圈固定缓冲层示意两幅防水板的搭接宽度不应小于 150mm环向铺设时，下部防水板应压住上部防水板防水板之间的搭接缝应采用双焊缝、调温、调速热楔式功能的自动爬行式热合机热熔焊接，细部处理或修补采用手持焊枪，单条焊缝的有效焊接宽度不应小于 10mm，焊接严密，不得焊焦焊穿防水板纵向搭接与环向搭接处，除按正常施工外，应再覆盖一层同类材料的防水板材，用热焊焊接分段铺设的卷材的边缘部位预留至少 60cm 的搭接余量并且对预留部分边缘部位进行有效的保护绑扎或焊接钢筋时，采取措施应避免对卷材造成破坏混凝土振捣时，振捣棒不得接触防水板，以防防水板受到损伤防水板的搭接缝焊接质量检查应按充气法检查，将 5 号注射针与压力表相接，用打气筒进行充气，当压力表达到 0.25MPa 时停止充气，保持 15min，压力下降在 10%以内，说明焊缝合格；如压力下降过快，说明有未焊好处用肥皂水涂在焊缝上，有气泡的地方重新补焊，直到不漏气为止盛世国际路桥建筑有限公司 南平联络线高速公路 A3 合同段项目经理部6技 术 交 底 单编号： 号工程名称 文田隧道 桩 号 K8+800～K11+315交底项目 防排水 交底日期 2014.7.10施工要点控制：①防水板表面平顺，无褶皱、无气泡、无破损等现象。
②当基面轮廓凸凹不平时，要预留足够的松散系数，使其留有余地，并在断面变化出增加悬挂点，保证缓冲面与混凝土表面密贴③防水板搭接用热焊器进行焊接，接缝为双焊缝，焊接温度应控制在 200～270℃为宜，并保持适当的温度即控制在 0.1～0.15m/min 范围内太快焊缝不牢固，太慢焊缝易焊穿、烤焦④焊缝若有漏焊、假焊应予补焊；若有烤焦、焊穿处以及外露的固定点，必须用塑料片焊接覆盖⑤焊接钢筋时在其周围用石棉水泥板进行遮挡，以免溅出火花烧坏防水层；灌注二衬砼时输送泵管不得直接对着防水板，避免混凝土冲击防水板引起防水板被带滑脱，防水板下滑⑥所有防水材料必须采用合格厂家生产的定型产品，所有产品必须有出厂合格证和质量检验证明⑦详细记录各种防水材料的安放部位，做到可追溯性⑧防水材料在使用前应做好相应的试验、检验工作，委托有相应资质的机构对防水材料进行检测⑨施工中发现的问题及时与生产厂家或供应商联系，以求尽快解决，不合格的材料坚决不用于本工程5、中埋式橡胶止水带二次衬砌的变形缝、施工缝是隧道施工的薄弱环节，也是隧道工程防水的重点，在施工中要高度重视止水带施工工艺流程：挡头模板钻钢筋孔→穿钢筋卡→放置止水带→下一环节止水带定位→灌注混凝土→拆挡头板→下一环止水带定位盛世国际路桥建筑有限公司 南平联络线高速公路 A3 合同段项目经理部7技 术 交 底 单编号： 号工程名称 文田隧道 桩 号 K8+800～K11+315交底项目 防排水 交底日期 2014.7.10施作方法：沿衬砌轴线每隔不大于 0.5m 钻一 φ12 的钢筋孔。
将制成的钢筋卡，由待灌混凝土侧向另一侧穿过挡头模板，内侧卡进止水带一半，另一半止水带平靠在挡头板上待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带施工控制要点：①检查待处理的施工缝附近 1m 范围内围岩表面不得有明显的渗漏水，如有则采取必要的挡堵( 防水板隔离) 和引排措施②按断面环向长度截取止水带，使每个施工缝用一整条止水带，尽量不采取搭接，除材料长度原因外只允许有左右两侧边基上部两个接头，接头搭接长度不小于 30cm，且要将搭接位置设置在大跨以下或起拱线以下边墙位置③止水带对称安装，伸入模内和外露部分宽度必须相等，沿环向每 0.5m 设二根 φ6mm短钢筋夹住，以保证止水带在整个施工过程中位置的正确止水带处砼表面质量应达到宽度均匀、缝身竖直，环向贯通，填塞密实，外表光洁④浇注混凝土时，注意在止水带附近振捣密实，但不得碰止水带，防止止水带走位止水带施工中泡沫塑料对止水带进行定位，避免其在混凝土浇筑中发生移位三、质量保证措施1、强化质量管理的领导工作领导者在整个质量管理过程中，对各层次的质量责任起着指挥、组织、分配和协调作用2、明确岗位质量责任、明确质量目标、明确各个岗位的质量职责，让所有参与施工的员工都有清晰的质量责任，控制好各个环节的施工质量，严格施工工序过程控制。
施工中做好各种原始资料的收集整理工作，建立施工资料档案，保证完工后能及时交付竣工资料3、施工前务必要仔细阅读施工图，严格按照设计要求施工四、安全保证措施 1、结合工程实际定期对全体职工进行安全技术教育结合工程特点配备好安全防护用品盛世国际路桥建筑有限公司 南平联络线高速公路 A3 合同段项目经理部8技 术 交 底 单编号： 号工程名称 文田隧道 桩 号 K8+800～K11+315交底项目 防排水 交底日期 2014.7.102、对新工人进行安全教育和操作规程的教育，对变换工种及临时参加生产劳动的人员，也要进行安全教育和安全交底3、特殊工种（包括：电气、架子、焊接、机械、爆破等工种）须经有关部门专业培训，考核合格后方可操作每两年进行一次审批4、认真贯彻执行施工安全技术措施，经过批准的安全技术措施具有技术法规的作用，认真。
