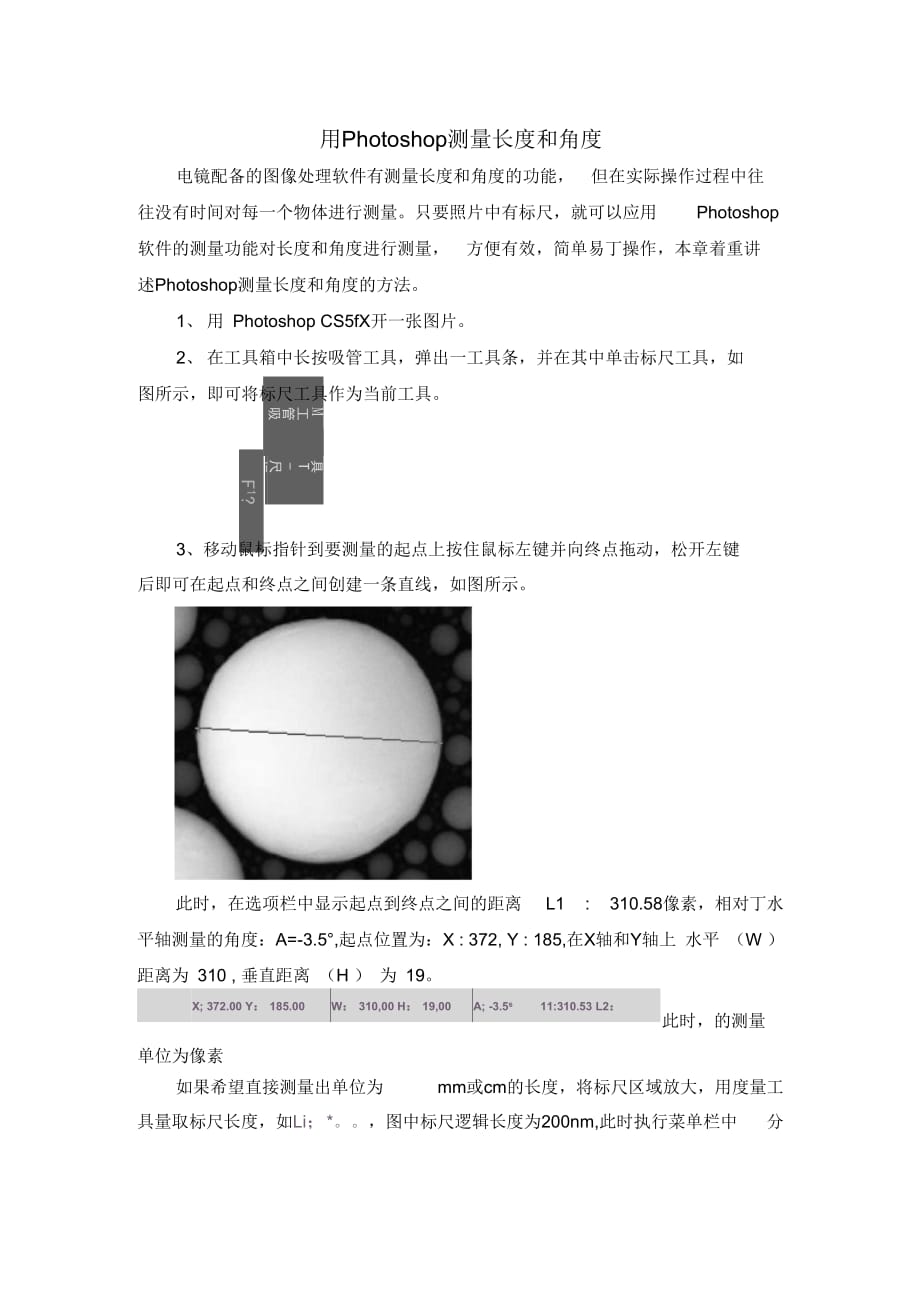

用Photoshop测量长度和角度电镜配备的图像处理软件有测量长度和角度的功能， 但在实际操作过程中往往没有时间对每一个物体进行测量只要照片中有标尺，就可以应用 Photoshop软件的测量功能对长度和角度进行测量， 方便有效，简单易丁操作，本章着重讲述Photoshop测量长度和角度的方法1、 用 Photoshop CS5fX开一张图片2、 在工具箱中长按吸管工具，弹出一工具条，并在其中单击标尺工具，如 图所示，即可将标尺工具作为当前工具M 工 管 吸具T-尺标F1?3、移动鼠标指针到要测量的起点上按住鼠标左键并向终点拖动，松开左键 后即可在起点和终点之间创建一条直线，如图所示此时，在选项栏中显示起点到终点之间的距离 L1 : 310.58像素，相对丁水 平轴测量的角度：A=-3.5,起点位置为：X : 372, Y : 185,在X轴和Y轴上 水平 （W ） 距离为 310 , 垂直距离 （H ） 为 19X; 372.00 Y： 185.00W： 310,00 H： 19,00A; -3.5s 11:310.53 L2：单位为像素此时，的测量如果希望直接测量出单位为 mm或cm的长度，将标尺区域放大，用度量工 具量取标尺长度，如Li；*。
图中标尺逻辑长度为200nm,此时执行菜单栏中 分 析一一设置测量比例一一自定义”命令，弹出 测量比例”对话框，在像素长度和 逻辑长度处输入数值，选择逻辑单位，如图在选项栏中勾选 回使用幽量比例”, 此时测量结果为逻辑长度5、如果要从现有的测量线创建量角器，则按住Alt键，当指针旁有个+号时, 以一个角度从测量线的一端开始拖移， 如图，到达适当位置时松开鼠标左键，即 可以测量出该角的角度和两条直线的长度。
