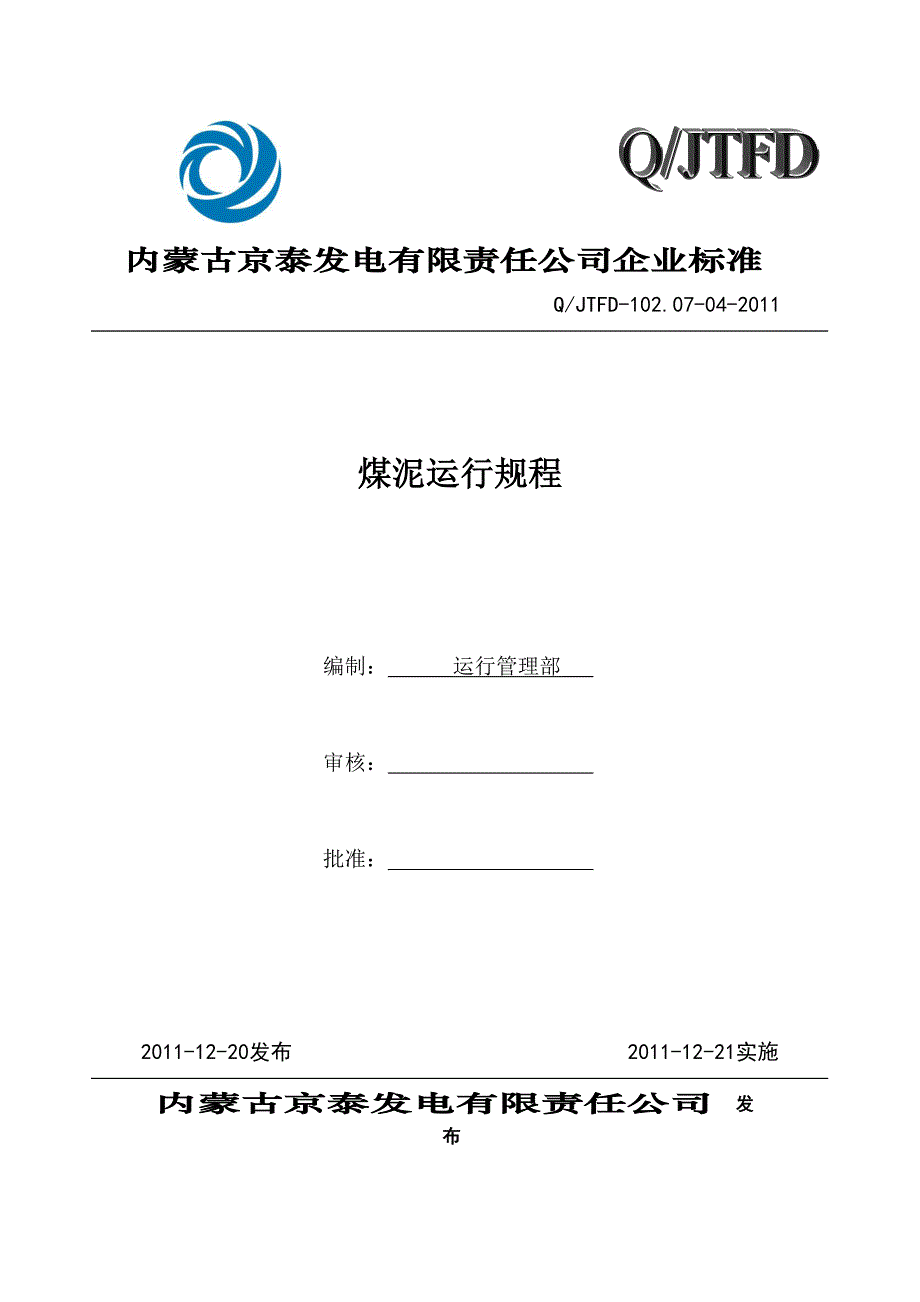

内蒙古京泰发电有限责任公司企业标准内蒙古京泰发电有限责任公司企业标准Q/JTFD-102.07-04-2011煤泥运行规程煤泥运行规程编制： 运行管理部 审核： 批准： 2011-12-20发布 2011-12-21实施 内蒙古京泰发电有限责任公司内蒙古京泰发电有限责任公司 发发 布布2目 次前言..........................................................................3 6 煤泥输送系统概述...........................................................4 6.1 煤泥输送系统简介.........................................................4 6.2 煤泥输送系统设备的规范及运行.............................................4 6.2.1 刮板输送机.............................................................4 6.2.2 膏浆制备机.............................................................6 6.2.3 渣浆分离机.............................................................7 6.2.4 圆形储料仓.............................................................8 6.2.5 正压给料机.............................................................8 6.2.6 膏体泵.................................................................9 6.2.7 泵房综合液压站........................................................12 6.2.8 液压闸板阀............................................................13 6.2.9 管路系统..............................................................13 6.2.10 给料系统.............................................................14 6.2.11 粘稠物料预处理.......................................................15 6.2.12 搅拌缓存.............................................................15 6.2.13 输送环节.............................................................15 6.2.14 给料部分.............................................................16 6.3 煤泥输送系统的常见故障及处理............................................16 6.3.1 膏体制备机故障检查处理方法............................................16 6.3.2 保浆缓存仓故障检查处理方法............................................17 6.3.3 正压给料机故障检查处理方法............................................17 6.3.4 执行机构的故障检查处理方法............................................18 6.3.5 动力包故障检查处理方法................................................19 6.3.6 管路系统故障检查处理方法..............................................203前言前言本规程是结合我公司的实际情况制订的。
本规程自发布之日起实施本标准起草人：王龙本标准审核人： 本标准批准人： 46 煤泥输送系统概述6.1 煤泥输送系统简介本输送系统是专门为输送各种粘稠物料而研制开发的，适用于原煤洗选，城市污水处理，造纸，河道清淤，化工等行业产生的各种粘稠物料的输送6.2 煤泥输送系统设备的规范及运行系统由煤泥皮带、上料刮板机、转载刮板机、分配刮板机、膏浆制备机、渣浆分离机、圆形储料仓、液压闸板阀、正压给料机、膏体泵、高压低摩阻复合管、多功能给料器、锅炉接口器、自动控制系统等组成6.2.1 刮板输送机在煤泥输送中刮板机作为重要的上料机构，用来将搅拌好的物料输送至下个生产环节中6.2.1.1 刮板输送机的布置方式和结构：由机头、中间和机尾三个部分组成6.2.1.1.1 机头由机头架、电动机、液力偶合器、减速器及链轮等组成6.2.1.1.2 中部由过渡槽、中部槽、链条和刮板等组成6.2.1.1.3 机尾由链轮及紧链装置等组成6.2.1.1.4 重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头6.2.1.1.5 刮板机在设计中设置了断链保护装置来在运行中突然断链时报警，此外还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。
6.2.1.2 刮板输送机的工作原理：将敞开的溜槽，作为物料的承受件，将刮板固定在链条上（组成刮板链） ，作为牵引构件，当机头传动装置启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到卸料口卸载，刮板链绕过链轮作无级闭合循环运行，完成物料的输送6.2.1.3 刮板输送机的设备规范：设备名称上料刮板机转载刮板机分配刮板机电动机型号YB2-280S-4（防暴型三相异步电动机）YB2-160L-4（防暴型三相异步电动机）YB2-200L-4（防暴型三相异步电动机）额定功率75KW15KW30KW额定电压380V380V380V额定电流30.1A39.6A57.6A5额定出力防护等级IP55IP55IP55转 速1480 r/min1460 r/min1470 r/min绝缘等级F 级F 级F 级电动机制造厂家江苏大中电机股份有限公司江苏大中电机股份有限公司江苏大中电机股份有限公司减速机型号NGW92（行星齿轮减速机）NGW92（行星齿轮减速机）NGW92（行星齿轮减速机）传动比636363减速机制造厂家山东淄博硬齿面减速机有限公司山东淄博硬齿面减速机有限公司山东淄博硬齿面减速机有限公司6.2.1.4 刮板输送机使用注意事项：6.2.1.4.1 刮板输送机可用于水平运输，亦可用于倾斜运输。
6.2.1.4.2 倾斜向上运输时，倾角不得超过 25°6.2.1.4.3 倾斜向下运输时，倾角不得超过 20°6.2.1.4.4 当倾角较大时，应安装防滑装置6.2.1.4.5 允许在水平和垂直方向作 2°～4°的弯曲6.2.1.4.6 两链轮轴线应平行，每班需通过调节链尾的调节装置进行调整链条的拉紧度，不允许过紧和过松6.2.1.5 刮板输送机启动前的检查：6.2.1.5.1 检查有关工作票全部收回，具备启动条件6.2.1.5.2 检查电动机周围应清洁、无防碍运行的物件，基础、各部螺丝及接线牢固，无断裂、电缆头和电机接地线完好6.2.1.5.3 检查机头轮、机头减速箱、尾轮轴承座内润滑是否完好6.2.1.5.4 检查轨道、衬板无脱落或断裂6.2.1.5.5 检查溜槽内是否有物料堵塞6.2.1.5.6 检查链、环、刮板、链轮、铸石板有无异常6.2.1.5.7 检查并调整紧链装置，使链条的松紧度保持良好6.2.1.6 刮板输送机运行中的检查及注意事项：6.2.1.6.1 检查给料量要适宜并均匀6.2.1.6.2 发现链条松紧度不适合时要及时进行调整66.2.1.6.3 检查刮板有跳链、漂链现象时要及时进行处理。
6.2.1.6.4 传动装置要运转平稳，链轮和链条应啮合良好，无卡环现象，运动部件与槽体不应有撞击现象，减速器和各润滑点不得有漏油、渗油现象6.2.2 膏浆制备机6.2.2.1 膏浆制备机的组成：由破碎、搓和、驱动等部分组成，破碎部分配有搅拌叶片、螺旋叶片等部件，搓和部分配有粉碎刀片等部件，搓和与破碎共用一套电动机、减速器6.2.2.2 膏浆制备机的工作原理：由电动机带动减速器驱动螺旋轴搅拌叶片，对粘稠物料进行粗碎，此时添加的调节水未与粘稠物料充分搅和，粘稠物料进入搓和段，通过螺旋轴密集的粉碎刀片将粘稠物料与水充分搅和均匀后经过底部闸板送出至渣浆分离机进行除杂6.2.2.3 膏浆制备机的设备规范：型号ZJL120S额定功率4×22kW 额定电压380V额定电流42A额定出力120m3/h转 速35r/min6.2.2.4 膏浆制备机启动前的检查：6.2.2.4.1 有关工作票全部收回，具备启动条件6.2.2.4.2 检查电动机周围应清洁、无防碍运行的物件，基础、各部螺丝及接线牢固，无断裂、电缆头和电机接地线完好6.2.2.4.3 检查料腔内无积煤泥,减速箱内润滑油充足。
6.2.2.4.4 检查搅拌轴、搅拌叶片及粉碎刀片完好无脱落6.2.2.4.5 检查出、入料闸板门灵活好用6.2.2.5 膏浆制备机运行中的检查及注意事项：6.2.2.5.1 检查搅拌叶片旋转方向是否正确，设备运行时运转平稳无异响、温升正常且系统无渗漏现象6.2.2.5.2 设备运行时，严禁将工具接触到叶片，以防卷入造成人身及设备损伤6.2.2.5.3 设备运行时，应提前将煤泥中的石块、金属、滤布、塑料袋等不易破碎的部件取出，否则对设备会造成损坏及堵管76.2.2.5.4 设备停运前，必须停止加料继续运转 5 分钟，把腔体的煤泥完全推出，防止下次带负荷启动6.2.2.5.5 粘稠物料中的水分直接影响膏浆制备机的工作效率，干燥的粘稠物料搓和效率虽较高，但含水量较低，在后期管道输送时因摩擦阻力较大，输送较为困难，所以在搓和过程中需从入料口加入适量的水，使粘稠物料达到最适合管道输送（含水量 30％±3）的状态，从而降低系统工作压力，减少设备的维护量，延长设备的使用寿命6.2.3 渣浆分离机6.2.3.1 渣浆分离机的组成:由两组高频振动电机、筛网、斗箱、弹簧和支腿等组成工作原理：6.2.3.2 渣浆分离机的工作原理：利用高频振动电机带动筛网震动，使固体颗粒留在筛网上并滑落到集渣池，可泵送物料落入储料仓，实现渣浆分离。
6.2.3.3 渣浆分离机的设备规范：型号YZUS-20-6额定功率2×1.5kW 额定电压380V额定电流4A额定出力120m3/h防护等级IP55振 频960 次/min绝缘等级B 级6.2.3.4 渣浆分离机启动前的检查：6.2.3.4.1 有关工作票全部收回，具备启动条件6.2.3.4.2 检查电动机周围应清洁、无防碍运行的物件，基础、各部。
