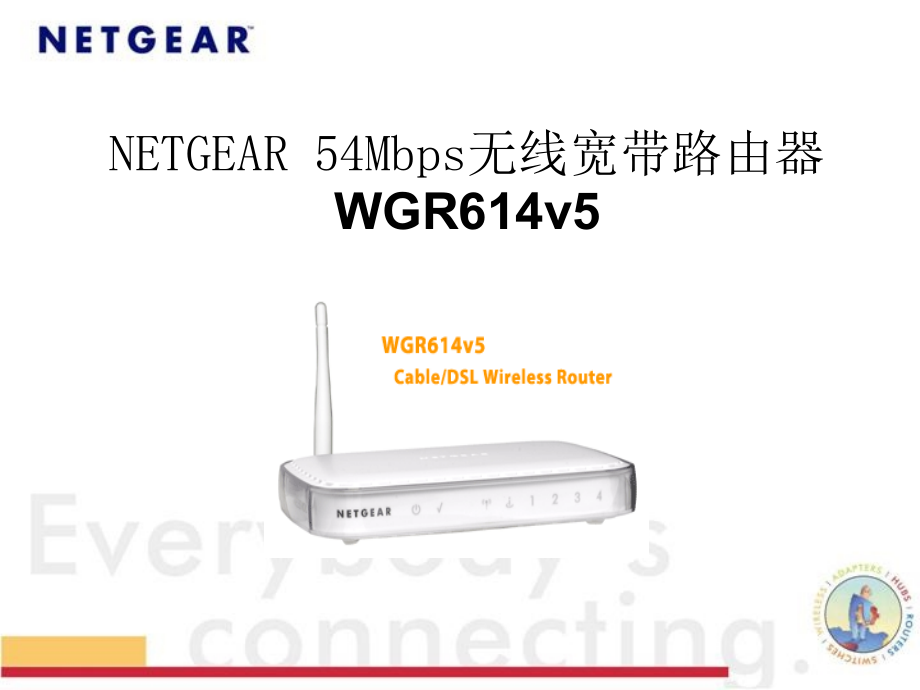

NETGEAR 54Mbps无线宽带路由器 WGR614v5内容概要• 产品信息 • 连接方法 • 基本网络连接设置 • 路由器日常维护 • 路由器高级功能Part I 产品信息I 产品信息产品包装盒中内容•54 Mbps 无线路由器 WGR614 •54 Mbps 无线路由器 GearBox® CD•电源适配器 •以太网线缆 •安装指南 •保修卡 •支持信息卡I 产品信息产品主要功能介绍•54Mbps 2.4GHz模式802.11g标准－五倍于802.11b的速率，并 兼容802.11b的设备 •10/100Mbps的广域网端口及四个局域网端口 •双重防火墙技术－SPI&NAT •ISP智能检测安装向导 •有线和无线共享宽带Cable/DSL因特网接入和网络资源 •64位或128位的WEP加密、WPA－PSK加密及MAC地址认证 等无线安全技术 •VPN穿透功能I 产品信息产品主要功能介绍•站点访问限制－关键字过滤 •网络服务限制－可选择局域网用户 •端口映射 •端口触发 •设置DMZ主机 •因特网服务日志及电子邮件报警 •支持静态路由 •远程登录路由器管理 •支持UPnPPart II 连接方法II 连接方法断开电脑与 modem 的连接•若现有的网络 连接如左图所 示，则先关掉 电脑 •关掉调制解调 器 •找出连接电脑 和modem的网 线 •将此线连接到 电脑的一端拔 出 •将此端接入无 线路由器的广 域网口，如下 页图示II 连接方法将路由器与 modem 连接•图为路由器的广域网口与modem的连接•跟着连接电脑和路由器，见下页II 连接方法连接电脑与路由器•图中的蓝色线缆一端接入路由器的一个局域网端口，另一端 插入电脑的以太网口 •到此网络连接已完成，跟着启动所有的网络设备II 连接方法启动网络中的设备在启动网络中的设备时，需按以下顺序： •首先启动宽带modem，并等待两分钟•再将电源线接入路由器，并等待一分钟 •最后启动电脑注意：若是ADSL用户，如果ISP提供了用于登录因特网的软 件，请不要运行使用.除此外，还需要在IE的“工具”－ >“Internet选项”－>“连接”选项卡中的连接表中选择“从不进行 拨号连接”II 连接方法查看面板指示灯启动完所有设备之后应该检查路由器的面板灯 •电源灯应该为绿色常亮 •测试等在路由器启动完成后会熄灭 •无线信号灯、internet和被使用的局域网端口灯都会闪绿灯 若面板灯显示异常，请检查路线是否连接正常Part III 基本网络连接设置III 基本网络连接设置路由器欢迎界面•若连接情况正常，首先将电脑设为自动获得IP地址，然后在 IE地址栏中输入192.168.1.1并回车，初次设置时，路由器会 弹出欢迎界面，如上图所示 •点击“确定”，向导进行自动检测，见下页图（也可以在IE的 地址后面加上“/basicsetting.htm”跳过检测，直接进入“基本设 置”页面）III 基本网络连接设置路由器检测因特网连接类型路由器正在进行网络连接类型的检测，此例中，路由器接入 的是办公室局域网，由网关提供的DHCP服务分配IP地址给路 由器，即动态IP的方式上网，检测结果见下页图III 基本网络连接设置路由器检测到动态IP•这里以动态IP上网为例，路由器检测到动态IP，点击“下一步” 继续（如果是PPPoE的拨号连接，则会显示检测到了PPPoE， 之后会有页面提示输入拨号帐户名和密码）III 基本网络连接设置路由器更新设置•路由器将检测结果更新保存III 基本网络连接设置启用路由器无线网络功能•在地区菜单中选择“亚洲”，SSID可更改为其他标识，接着点 击“下一步”，完成此步后可看到无线信号灯亮，表示无线功 能被启用。
III 基本网络连接设置完成基本网络连接设置•点击“完成”，到此便完成了使用动态IP地址上网的基本网络连接设 置 •若要进行高级功能的设置或者更改设置，参考上图中的最后一句， 在浏览器中输入或者192.168.1.1登录管理界面， 登录时的用户名为admin，密码为passwordIII 基本网络连接设置登录路由器的默认显示页•此为登录路由器后的默认显示页面，在此可对网络连接进行 设置 •左边为功能链接表，当点击当中某项，中间即显示此页内容 ，右边为对应此页各项功能的使用帮助说明III 基本网络连接设置设置向导•若网络连接类型已更改，需要重新设置路由器 •可选择左边“设置向导”，选择“是”，点击下一步，向导将检 测广域网的连接类型，过程跟之前介绍的检测类似，同样地 ，路由器的广域网口必须已连接到网络中 •也可选择“否我自己配置路由器”，路由器将转至“基本设置 ”页面，即登录路由器时显示的默认页面进行安装III 基本网络连接设置基本设置•ADSL拨号用户应按如上设置，若除了用户名和密码，ISP还 提供了DNS的信息，那么可一同填上，见下页III 基本网络连接设置基本设置•选择“使用下面的DNS服务器”，就可键入主、从域名服务器 的IP地址了III 基本网络连接设置基本设置•若是动态IP接入， 则按左图方式设 置 •对于静态IP接入， 只需将“从ISP处动 态获取”改选为“使 用静态IP地址”， 然后键入IP地址、 掩码和网关IP地址 即可，若有DNS 信息，参考上页 介绍填入III 基本网络连接设置基本设置•有些ISP做了MAC地址绑定，路由器在ADSL拨号方式下不能 更改MAC信息，而在动态或静态IP连接时可以实现－－选中“ 使用下面的MAC地址”，将作认证用的MAC地址键入空白栏 中，点击“应用”完成设置III 基本网络连接设置无线设置•SSID可随个人喜 好更改 •地区选择亚洲 •路由器提供了13 个频道供选择 •模式有g和b、仅g 、仅b，视无线客 户端的情况而定 •为了网络安全， 可启用WEP加密 ，见下页III 基本网络连接设置无线设置•选择WEP加密后， 设置认证类型为“ 自动”、“加密强度 ”为64位或128位 •在“密码”后的空白 处输入口令，然后 点击“生成密钥”， 随即产生四个密钥 ，默认时系统选用 第一个，此时需在 无线网卡上也设置 相应的口令或密钥 ，才能接入路由器 ，不同厂商的无线 网卡加密设置不尽 相同III 基本网络连接设置高级无线设置•默认时，路由器的无线功能已开启，且广播SSID，功能列表 中的“高级无线设置”可通过设置访问列表来控制无线客户端 的接入，见下页III 基本网络连接设置高级无线设置•点击“添加”，进入列表项的编辑页面，见下页III 基本网络连接设置高级无线设置•将接入设备的名称和无线网卡MAC地址添加到访问控制列表 •列表添加完成后，在“打开无线访问控制”前的空格内打勾并 点击“应用”，启用访问控制列表功能，此后除列表中的无线 网卡外，其他客户端将无法以无线方式接入路由器Part IV 路由器日常维护IV 路由器日常维护日志•可查看到路由器的 管理信息，包括登 录者的IP、时间及 是否有设置被修改 •网络用户访问WEB 站点的详细记录， 包括源IP和目的IP、 时间、数据包类型 等IV 路由器日常维护电子邮件•在“打开电子邮件 通知”前的空格内 打勾，激活此功能 •按提示输入邮件发 送服务器和邮箱地 址，注意，须填写 无需身份的验证邮 件发送服务器 •最后编辑发送时间IV 路由器日常维护电子邮件•此页下方可调整路由器的时间，在时区中选择北京时间，点 击应用即可IV 路由器日常维护路由器状态•在此可查看路由器的firmware版本信息、广域网及局域网的端 口信息 •点击连接状态，可进一步手工控制广域网的连接，见下页图IV 路由器日常维护路由器状态•点击“释放”， 可立即将广域 网口的所有信 息清空，断开 网络连接 •点击“更新”， 路由器会重新 进行网络连接IV 路由器日常维护已接设备•由此页可获知局域网中已接入路由器的设备名称、IP地址及 MAC地址信息 •点击“刷新”可更新信息IV 路由器日常维护备份设置•点击“备份”，可 将路由器的设置 文件导出备份 •浏览找到原来已 备份好的文件， 点击“恢复”，即 可将备份文件导 入 •点击“擦除”，路 由器将恢复出厂 值并自动重启IV 路由器日常维护设置密码•此处可将路由器初始管理密码“password”改为其他IV 路由器日常维护路由器升级•路由器的固件升级在此页进行，路径必须是英文，因此切勿 将升级软件置于桌面或中文目录中，升级后须将路由器恢复 出厂值再重新设置路由器Part V 路由器高级功能V 路由器高级功能站点限制•选择“始终”之后，在“ 请在下面输入关键字或 域名”下面的空白栏中 添加站点名即可 •已添加的站点名称会出 现在下方的竖栏中，选 中当中的站点后点击删 除关键字，即可将此站 点删除，取消限制 •“清除列表”用作清除表 中所有站点信息V 路由器高级功能站点限制•此页最下方可以设置一个无须受此站点访问限制的用户，只 需将其IP填入，并在Allow Trusted IP Address To Visit Blocked Sites(允许此地址访问受限制站点)前面的空格中打勾激活，最 后点击Apply生效V 路由器高级功能服务限制•点击“添加” ，进入服务 添加页面， 见下页 •完成添加回 此页后再选 择“按时间 安排”或“始 终”V 路由器高级功能服务限制•在“服务类型”对应的 下拉菜单中可看到路 由器定义的一些常用 服务，若您想要限制 的服务在其中，那么 先选中它，例如您想 阻止网络中的某用户 访问WEB站点，那 么应选HTTP •路由器定义的服务已 经设置好了协议和端 口信息，只需跳至下 面的编辑受限IP，依 次是只针对一个IP、 一个IP段和全网，最 后点击“Add”返回前 页并点击“确定”V 路由器高级功能时间安排•在此可设定具体的 服务限制时间，与“ 站点限制”、“服务 限制”配合，可对网 络中的用户进行服 务限制管理V 路由器高级功能端口映射•路由器定义了很多常 用服务，如HTTP、 FTP等，在“服务名 称”菜单中选择所提 供的服务名称，跟着 填入服务器地址，点 击“添加”就可将此服 务加入映射列表 •要更改或删除服务， 选中服务后点击“编 辑服务”或“删除服务 ” •若需提供路由器未定 义的服务，点击“添 加自定义服务”，见 下页V 路由器高级功能端口映射•在此可自定义其他的服务，如DNS、NTP、SQLSERV等，点 击应用即可完成V 路由器高级功能端口触发•端口触发与端口映射 设置方法类似，路由 器已定义了五个服务 •点击“添加服务”即可 编辑新的服务，见下 页 •停用服务，可将相应 服务前的勾去掉并点 击“应用”V 路由器高级功能端口触发•定义新的端口触发服 务，需要知道服务所 触发的端口及输入连 接的起始端口和结束 端口 •点击应用，服务就成 功地添加到了上一页 中的端口触发服务列 表中，点击“应用”即 生效V 路由器高级功能WAN设置•如果不想路由器 按需连接，可以 将“需要时自动 连接”前的勾去 掉，这样必须登 录路由器进行手 动连接 •另外还有停止 SPI、设置DMZ 服务器及开启因 特网端口响应 Ping的功能 •MTU的值一般 不作更改，必要 时可改为1492或 更小V 路由器高级功能局域网IP设置•默认情况下，路由器 的局域网地址是 192.168.1.1 •并作为一个DHCP服务 器为客户端分配2~50 的IP地址，可根据实 际情况更改以上设置 ，但需注意，路由器 的局域网地址不能包 含在DHCP所分配的地 址段中 •可以设置地址保留表 ，为某些用户分配固 定的IP地址V 路由器高级功能动态DNS•可以根据需要启 用动态域名服务 ，路由器提供了 服务提供商 DynDNS的接口 ，只需到其主页 注册即可，不过 此服务是收费的V 路由器高级功能静态路由•。
