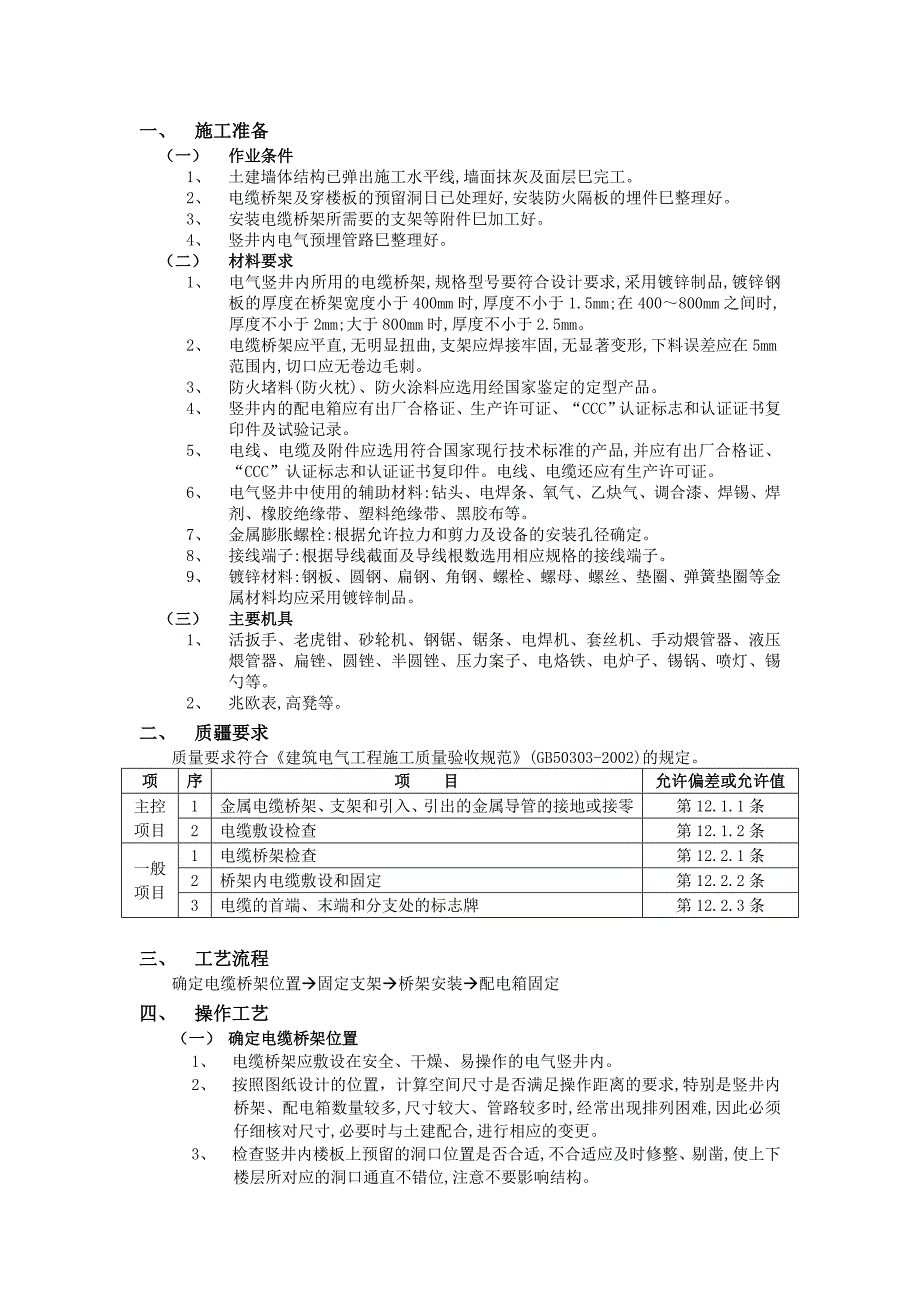

一、 施工准备（一） 作业条件1、 土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工2、 电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好3、 安装电缆桥架所需要的支架等附件巳加工好4、 竖井内电气预埋管路巳整理好二） 材料要求1、 电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm;大于800mm时,厚度不小于2.5mm2、 电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺3、 防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品4、 竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录5、 电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件电线、电缆还应有生产许可证6、 电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等7、 金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、 接线端子:根据导线截面及导线根数选用相应规格的接线端子9、 镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品三） 主要机具1、 活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等2、 兆欧表,高凳等二、 质疆要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定项序项 目允许偏差或允许值主控项目1金属电缆桥架、支架和引入、引出的金属导管的接地或接零第12.1.1条2电缆敷设检查第12.1.2条一般项目1电缆桥架检查第12.2.1条2桥架内电缆敷设和固定第12.2.2条3电缆的首端、末端和分支处的标志牌第12.2.3条三、 工艺流程确定电缆桥架位置à固定支架à桥架安装à配电箱固定四、 操作工艺（一） 确定电缆桥架位置1、 电缆桥架应敷设在安全、干燥、易操作的电气竖井内2、 按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应的变更。
3、 检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞口通直不错位,注意不要影响结构二） 固定支架1. 固定桥架的支架采用50×50×5的角钢,高度为距地面1500～2000mm,有两种固定方式,一种是用膨胀螺栓固定,一种是采用焊接2. 桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定见图5-283. 在楼板的下面有预埋件来固定防火隔板,上托防火枕4. 电气竖井内固定桥架的支架和槽钢的固定方法见图5-29电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体5. 电气竖井内电缆配线的垂直安装见图5-30三） 桥架安装1. 桥架与支架之间固定采用螺栓2. 桥架与钢管之间连接采用专用锁母固定,并有跨接地线3. 当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板四） 电缆敷设1. 在桥架就位后,即可敷设线缆按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉敷设时要按适当的问距加以固定,并且及时装设标志牌。
电缆终端头,竖井的两端均应装设标志牌标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固电缆在终端头和接头处要留出备用长度2. 电缆进入竖井、盘柜以及穿入管子时,出入口应封闭,管口应密封明敷在竖井内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐3. 电缆穿过竖井后,用防火枕进行密实封堵利用结构施工期间在楼板底面预埋的埋件,来固定防火隔板,防火隔板采用4mm厚的钢板防火枕的规格有三种,其中I型为32O×120×25,Ⅱ型为160×120×25,Ⅲ型为160×75×25,要根据预留洞日尺寸和桥架尺寸,选择防火枕型号在防火隔板上摆放防火枕时,要按顺序摆放整齐,挨紧电缆,使防火枕与电缆之间空隙不得大于1cm,防火枕摆放厚度不得小于24cm4. 施工前要将封堵部位清理干净五） 配电箱固定1. 明装配电箱采用膨胀螺栓固定根据设计图纸要求,确定配电箱的标高和轴线先根据装修+0.5m线定出配电箱的下底线,再根据配电箱的外形尺寸确定安装孔的位置,并用冲击钻在固定点钻孔钻孔前对应安装孔径选用膨胀螺栓的亢径,再选相应的冲击钻头直径,冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。
2. 如配管为暗配管,采用配电箱背后开孔进线,如为明配管,则采用下开孔进线方式3. 箱体与钢管之间采用塑料铜线和跨接地线如钢管为焊接钢管,则在钢管上焊接接地螺栓作为钢管的跨接接地,导线两端压线鼻子,采用螺栓压接如为镀锌钢管,则采用专用抱卡连接在配电箱内,该接地线压接在PE母线端子上不得从箱体接地保护端子上串接4. 配电箱应有明显可靠的接地,带有器具的铁制盘面和装有器具的门,均应有明显可靠的裸铜编织线作接地保护线配电箱内的PE线不得串接5. 与配电箱连接的明配管采用管卡固定,并且在距地200mm处应有一处固定点,在距入箱处200mm处也应有一处固定点,管卡应与管径匹配6. 配电箱上电具、仪表应牢固、平正、整洁,间距均匀,钢端子无松动,启闭灵活,零部件齐全7. 配电箱安装应牢固、平正,其垂直度允许偏差为3mm8. 电气竖井内金属线槽与配电箱的安装见图5-319. 电气竖井内封闭式母线与配电箱的安装见图5-32五、 施工准备（一） 作业条件5、 接地体安装:（1） 人工接地体:设计位置的场地没被占用,且巳经清理好2） 利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完6、 接地干线安装:（1） 支架安装完毕。
2） 土建抹灰已完成3） 穿墙保护管巳预埋7、 支架安装:（1） 各种支架已运到现场2） 结构工作巳经宪成3） 室外必须有脚手架或爬梯8、 防雷引下线暗敷设:（1） 建筑物有脚手架或爬梯,达到能上人操作的条件2） 利用主筋作引下线时,钢筋绑扎完毕9、 避雷引下线明敷设:（1） 支架安装完毕2） 建筑物有脚手架或爬梯,达到能上人操作的条件3） 土建外装修完毕10、 避雷网安装:（1） 支架安装完毕2） 具备调直场地和垂直运输条件3） 接地体与引下线必须做完11、 避雷针安装:（1） 接地体及引下线必须安装完毕2） 需要脚手架处,脚手架搭设完毕3） 土建结构工程己完,并随结构施工做完预埋件二） 材料要求10、 防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书在施工过程中应注意保护镀锌层其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等11、 电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等三） 主要机具3、 常用电工工具:手锤、钢锯、压力案子、大锤等4、 线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
六、 质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定项序项 目允许偏差或允许值主控项目1接地装置测试点的设置第24.1.1条2接地电阻值测试第24.1.2条3防雷接地的人工接地装置的接地干线埋设第24.1.3条4接地模块的埋设深度、间距和基坑尺寸第24.1.4条5接地模块设置应垂直或水平就位第24.1.5条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第24.2.1条2接地装置的材质和最小允许规格、尺寸第24.2.2条3接地模块与干线的连接和干线材质选用第24.2.3条七、 工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环八、 操作工艺（一） 接地体的安装4、 接地体安装有关规定:（1） 接地体顶面埋设深度应符合设计要求当无要求时,不应小于0.6m角钢及钢管接地体应垂直配置除接地体外,接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药2） 垂直接地体的间距不应小于其长度的3～5倍水平接地体的间距应符合设计规定当无设计规定时不宜小于5m3） 除环形接地体外,接地体埋设位置应在距建筑物3m以外。
距建筑物出入日或人行道也应大于3m,如小于3m时,应采用均压带做法或在接地装置上面敷设50一9Omm厚度的沥青层,其宽度应超过接地装置2m4） 接地体敷设完毕,基坑回填土内不应夹有石块和建筑垃圾等5） 外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实6） 接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡自然接地体与人工接地体连接处应有便于分开的断接卡,断接卡应有保护措施5、 人工接地体安装:（1） 接地体加工:根据设计要求的数量、材料、规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形,为了避兔打入时受力不均使管子歪斜,也可以加工成扁尖形；遇±质很硬时,可将尖端加工成圆锥形如选用角钢时,应采用不小于40mm×40mm×4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成尖头形状2） 沟槽开挖:根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8～1m,宽为0.5m的沟槽,沟顶部稍宽,底部渐窄,沟底如有石子应清除3） 安装接地体(极):沟槽开挖后应立即安装接地体和敷设接地扁钢,防止土方倒塌。
先将接地体放在沟槽的中心线上,打入地下一般采用大锤打入,一人扶着接地体,一人用大锤敲打接地体顶部使用大锤敲打接地体时要平稳,锤击接地体正中,不得打偏,应与地面保持垂直、当接地体顶端距离地面600mm时停止打入4） 接地体间扁钢敷设:扁钢敷设前应调直,然后将扁钢放置于沟内,依次将扁钢与接地体用电(气)焊焊接扁钢应侧放而不可放平,侧放时散流电阻较小扁钢与钢管连接的位置距按地体最高点约100mm焊接时应将扁钢拉直,焊后清除药皮,刷沥青做防腐处理,并将接地线引出至需要的位置,留有足够的连接长度,以待使用6、 自然基础接地体安装:（1） 利用底板钢筋或深基础做接地体:按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好,再将柱主筋(不少于2根)底部与底板筋搭接焊,并在室外地面以下将主筋焊接连接板,清除药皮,并将两根主筋用色漆做好标记,以便引出和检查2） 利用柱形桩基及平台钢筋做接地。
