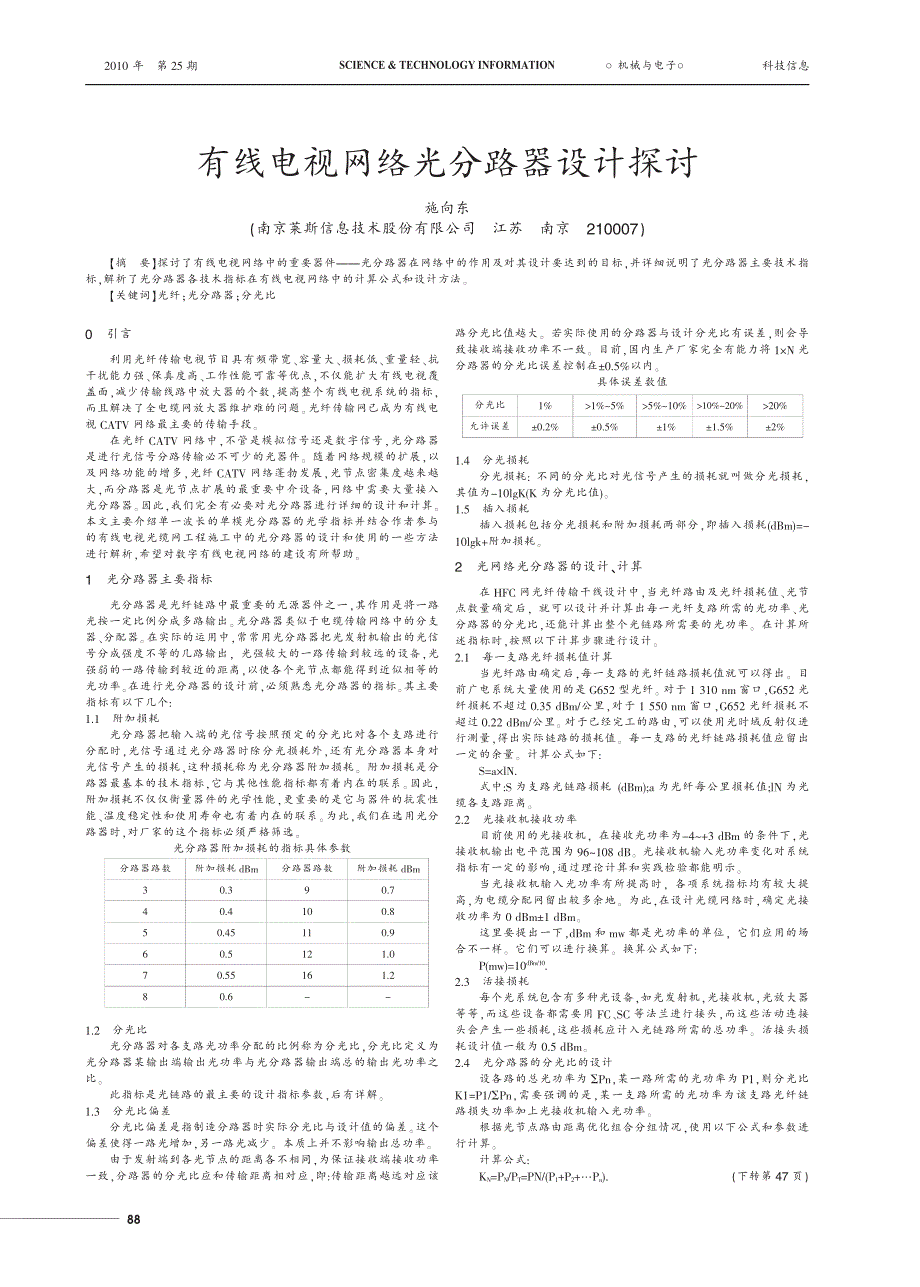

科技信息SCIENCE a为光纤每公里损耗值;lN为光 缆各支路距离 2.2光接收机接收功率 目前使用的光接收机， 在接收光功率为－4～+3 dBm的条件下，光 接收机输出电平范围为96～108 dB 光接收机输入光功率变化对系统 指标有一定的影响，通过理论计算和实践检验都能明示 当光接收机输入光功率有所提高时， 各项系统指标均有较大提 高，为电缆分配网留出较多余地 为此，在设计光缆网络时，确定光接 收功率为0 dBm±1 dBm 这里要提出一下，dBm和mw都是光功率的单位， 它们应用的场 合不一样 它们可以进行换算 换算公式如下: P(mw)=10dBm/10. 2.3活接损耗 每个光系统包含有多种光设备，如光发射机，光接收机，光放大器 等等，而这些设备都需要用FC、SC等法兰进行接头，而这些活动连接 头会产生一些损耗，这些损耗应计入光链路所需的总功率 活接头损 耗设计值一般为0.5 dBm 2.4光分路器的分光比的设计 设各路的总光功率为ΣPn，某一路所需的光功率为P1，则分光比 K1=P1/ΣPn，需要强调的是，某一支路所需的光功率为该支路光纤链 路损失功率加上光接收机输入光功率。
根据光节点路由距离优化组合分组情况，使用以下公式和参数进 行计算 计算公式: KN=PN/PT=PN/(P1+P2+…Pn).（下转第47页）分路器路数附加损耗dBm分路器路数附加损耗dBm30.390.740.4100.850.45110.960.5121.070.55161.280.6--○机械与电子○88科技信息2010 年第 25 期SCIENCE PN为光纤分路器各支路输出光功率，mw;PT为光发射机的出纤功率， mw;KN为光纤分路器各支路分光比;N为代表自然数1、2、3……;a为光 纤每公里损耗:a=0.35 dBm/km(1 310 nm窗口)和0.22 dBm/km(1 550 nm窗口);l为光路由长度 根据以上公式可得N路出光分路器得各路分光比:Kn=10a×1n/10n i = 1Σ10a×li/102.5光链路各分路的损耗计算 设计并计算出光分路器的分光比后，通过以下公式可以计算出光 链路各支路的损耗 计算公式为: LN(dBm)=－10Lg Kn:+a×ln+附加损耗+光连接器损耗.为确保网络的 长期安全平稳运行，多数情况光链路应留有1 dBm余量 因此，光链路各分路的损耗应做如下设计。
LN(dBm)=－10lg Kn+a×ln+附加损耗+光连接器损耗+1. 2.6分光器输入光功率的计算 根据各支路的上述参数， 可计算得出光分路器所需的输入光功 率，也就是真个网络需要的总功率总功率等于各支路的功率损耗由 此可知道所需要的光发射机的功率，上述总功率等于发射机的功率 随着模拟和数字电视网络的迅速发展， 以及伴随着光纤到户，光 网络主要传输设备光分路器在光网络中使用的频率会大大加强，而分 路器的设计对整个光网络信号优劣、有无起着决定性的作用 在光纤 CATV网络设计时，通过以上详细对光分路器计算和分析，给光网络 的稳定运行提供了可靠的保证［责任编辑：常鹏飞］科●科图2已投产井含水变化曲线由于气藏埋藏深，储层物性具有低孔特低渗近致密特性，气藏在 成岩过程排驱水不及时，储层含水饱和度高，加之储层的渗透率低，供 气能力差，当气井生产的产量过高，近井带的压力下降快，易导致储层 原生水产出，气携液能力低，含水增加易导致气井产量降低甚至停喷， 柯20井由于井底压力下降过快，已处于间开状态图3柯20井含水变化曲线3结论与建议通过对已投产井的试采动态特征分析，得出以下结论： 3.1该块由于储层属于低孔低渗储层，自然产能低，在钻井完井过程 中易对储层造成污染， 必须进行酸化压裂改造方能达到工业生产能 力，在钻完井过程中注意储层的保护。
