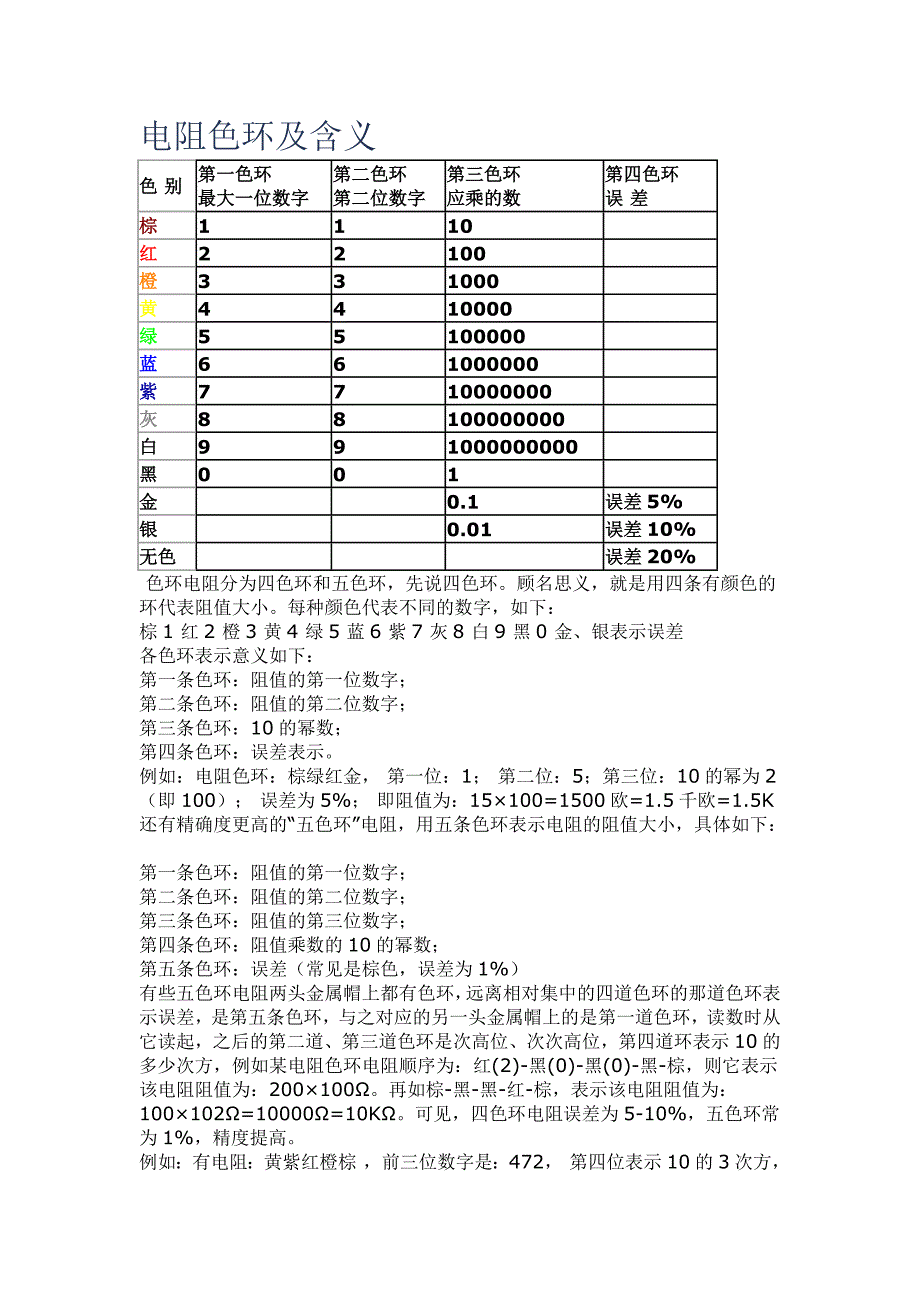

电阻色环及含义 色色 别别第一色环第一色环 最大一位数字最大一位数字第二色环第二色环 第二位数字第二位数字第三色环第三色环 应乘的数应乘的数第四色环第四色环 误误 差差 棕棕1110 红红22100 橙橙331000 黄黄4410000 绿绿55100000 蓝蓝661000000 紫紫7710000000 灰灰88100000000 白白991000000000 黑黑001 金金 0.1误差误差 5% 银银 0.01误差误差 10% 无色无色 误差误差 20%色环电阻分为四色环和五色环，先说四色环顾名思义，就是用四条有颜色的 环代表阻值大小每种颜色代表不同的数字，如下： 棕 1 红 2 橙 3 黄 4 绿 5 蓝 6 紫 7 灰 8 白 9 黑 0 金、银表示误差 各色环表示意义如下： 第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：10 的幂数； 第四条色环：误差表示 例如：电阻色环：棕绿红金， 第一位：1； 第二位：5；第三位：10 的幂为 2（即 100）； 误差为 5%； 即阻值为：15×100=1500 欧=1.5 千欧 =1.5K 还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：阻值的第三位数字； 第四条色环：阻值乘数的 10 的幂数； 第五条色环：误差（常见是棕色，误差为 1%） 有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环 表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数 时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示 10 的多少次方，例如某电阻色环电阻顺序为：红(2)-黑(0)-黑(0)-黑-棕，则 它表示该电阻阻值为：200×100Ω。
再如棕-黑-黑-红-棕，表示该电阻阻值为： 100×102Ω=10000Ω=10KΩ可见，四色环电阻误差为 5-10%，五色环常 为 1%，精度提高 例如：有电阻：黄紫红橙棕 ，前三位数字是：472， 第四位表示 10 的 3 次方， 即 1000， 阻值为：472×1000 欧=472 千欧（即 472K） 综上，只要金、银色环在最后，那就可以了Trackback: 能方便的读出其阻值，便于检测和更换但在实践中发现，有些色环电阻的排 列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧 1： 先找标志误差的色环，从而排定色环顺序最常用的表示电阻 误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第 一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末 一环技巧 2： 棕色环是否是误差标志的判别棕色环既常用做误差环，又常 作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是 第一环在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色 环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽 一些，据此可判定色环的排列顺序。
技巧 3： 在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电 阻的生产序列值来加以判别比如有一个电阻的色环读序是：棕、黑、黑、黄、 棕，其值为：100×104Ω=1MΩ 误差为 1﹪，属于正常的电阻系列值，若是反顺 序读：棕、黄、黑、黑、棕，其值为 140×100Ω=140Ω，误差为 1﹪显然按 照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环 顺序是不对的 色环电阻的阻值识别色环电阻的阻值识别碳质电阻和一些 1/8 瓦碳膜电阻的阻值和误差用色环表示在电阻上有三道或者四道色环靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零第四道色环表示阻值的误差。
