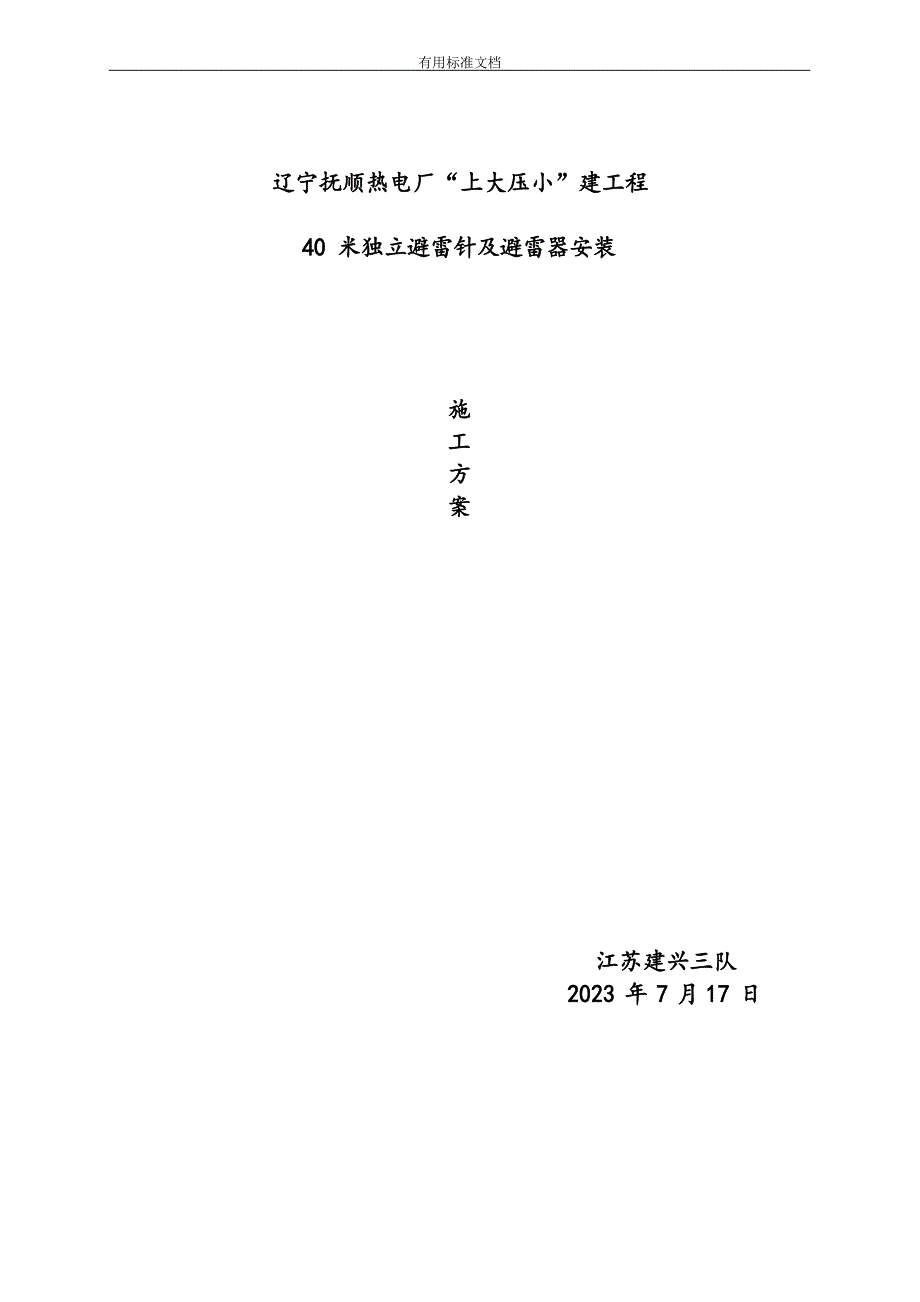

有用标准文档辽宁抚顺热电厂“上大压小”建工程40 米独立避雷针及避雷器安装施工方案 江苏建兴三队2023 年 7 月 17 日目 录1. 编制依据2. 工程概况及主要工程量3. 施工流程4. 工程目标5. 开工条件6. 作业方法、工艺要求7. 质量通病及把握措施8. 安全绿色施工及把握措施10. 危急源分析对策表11. 环境因素把握打算表12. 施工作业安全技术交底1、编制依据1.1 工程合同托付书1.2 创立电力优质工程的筹划与把握1.3 《绿色施工导则》建设部1.4 辽宁抚顺热电厂“上大压小”建工程施工进度打算1.5 A 排外避雷针施工图〔ZJ-F1791S―T0511〕1.6 A 排外场地构筑物施工图〔ZJ-F1791S―T0501〕1.7 电力建设工程施工技术治理制度1.8 《电力建设施工质量验收及评定规程》—土建工程DLT5210.1-20231.9 《电力建设安全工作规程》—DL5009.1-20231.10 《钢构造工程施工质量验收标准》GB50205-20232、工程概况及主要工程量2．1 工程概况：本工程为抚顺热电厂“上大压小”建工程2×300MW 机组工程中A 排外避雷针及避雷器安装， A 排外避雷针分别为 2 个 40m 高独立避雷针。
避雷器分 1#主变 3 个 3m 高避雷器、起备变 3 个 3m 高避雷器、起备变 1 个 4.5m 中性点支架、起备变 2 个 3.7m 支柱及 1#高厂变 2 个 3.4m 高支柱由于避雷针高度较高，重量大〔3.67t〕需分两个阶段安装，避雷器等高度较矮且重量小，可以直接采 取吊车安装主要工作量：40 米高独立避雷针重约 3.67t，一共 2 个，3 米高避雷器重约 0.13t，一共 6 个，4.5 米高中性支架重约 0.263t，一共 1 个，3.7 米高支柱重约 0.297t，一共 2 个，3.4 米高支柱重约 280.5t，一共 2 个施工时间：2023 年 7 月 30 日-2023 年 8 月 10 日3、施工流程3.1 现场施工总体流程避雷针和避雷器等构件进场后，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，并 进展材料报审检验，检验合格前方可安装安装前做好根底交接验收记录，40 米避雷针分 2 阶段安装，第一阶段，前三节拼装整体安装，安装完后准时对避雷针钢柱进展校正，校正好后请监理验收合格后，进展灌浆等混凝土凝固期后再进展其次阶段安装3.2 施工总体流程；生疏施工图纸 → 材料进场 → 报审检验 → 现场组装→ 第一阶段安装→ 验收 → 灌浆→ 第二阶段安装→ 验收合格4、工程目标4.1 工程质量目标a 实现监检率 100%。
b 杜绝重大质量事故、一般质量事故，把握记录质量事故c 安装工程单位工程优良率 100%分部工程优良率 100%分项工程优良率 ＞98%其中：受监焊口合格率： 100%〔一次合格率≥99．2％〕 d 消退质量通病e 工程中间交接文件资料齐全、完整、准确、到达工程档案验收要求4.2 安全文明施工目标： a 不发生人身死亡事故；b 不发生重要设备、材料损毁事故；c 不发生重大施工机械设施倒塌倾覆事故； d 不发生重大设备和火灾事故；e 不发生负主要责任的交通责任事故； f 不发生环境污染事故；g 不发生危及安全用电事故；h 设备完好、工地干净、施工标准、安全有序，杜绝各种习惯性违章，创立省级文明工地4.3 工程进度目标：a 由于 40 米独立避雷针，高度高且重量大，需要分2 个阶段安装完成，工期 10 个工作日b 在保安全、保质量的前提下，高标准的完成避雷针与避雷器的安装工作5、开工条件5.1 主要材料设备预备1〕作业前，应按施工流程的要求，配备好作业用工、机具，并对工、机具进展保养、修理、调试， 使之能正常使用。
2） 量线用钢卷尺应经计量部门检定，检定合格前方可使用3） 作业前，避雷针等构件应运至安装现场，堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得超过三层4） 构件应检验合格并有质量检验合格证书5.2 技术预备 1〕建立绿色施工治理体系，并制定相应的治理制度与目标 2〕避雷针施工前，安装前应按施工图设计要求，编制绿色安装施工方案3） 有关施工图纸齐全、并经会审单位工程开工报告已经批准施工前技术员对施工人员进展技术交底4） 施工需用的材料、机具已经预备齐全、完好并符合使用要求5） 安装前，根底已经交接并验收合格5.3 材料验收 1〕避雷针及避雷器所承受的钢材应具有质量证明书，钢管的品种、型号、规格应符合设计要求， 钢材质量符合国家现行有关标准的规定 2〕专人对材料的数量、规格、品种进展复核、验收。
钢管的厚度、弯曲矢高是影响避雷针垂直因 素，进场验收时重点抽查单节钢管弯曲矢高偏差，构件防腐质量、碰伤、变样子况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象3〕材料到场后依据GB50205-2023《钢构造工程施工质量验收标准》对规定之材料准时向建设单位、监理单位进展报验 4〕防锈镀锌技术性能应符合设计要求和有关标准的规定，应有产品质量证明书5〕螺栓﹑螺母﹑垫圈的尺寸等须符合《钢构造工程施工质量验收标准》GB50205-2023 的规定.5.4 作业人员1） 施工的人员要求能从事建筑作业且身体安康，无职业病2） 施工人员需要在当地医院进展体检，体检合格后才能施工，体检报告并报审3） 对施工人员进展绿色施工学问培训，增加职工绿色施工意识4） 全部施工人员必需经过三级安全教育，具有较强的安全意识5） 全部施工人员施工前必需经过技术安全交底，方可进入施工现场，应具有较强的质量意识6） 参与作业的人员应进展过职业道德教育，有较强的敬业精神7） 特别工种工作人员均应持证上岗，登高人员需有登高证、电工必需要有电工证，并将全部人员进展报审。
8） 施工班组长应能娴熟把握施工标准，并有较强的现场施工治理力气9） 全部现场操作人员均应听从治理人员统一指挥、统一调度作业人员名序号人数人员资格称1工程负责人1 人有组织协调力气，有现场治理阅历2技术人员1 人要求土建构造施工阅历，生疏施工技术及验收标准3测量人员1 人要求生疏导线测量定位测量的方法，能娴熟操作各种测量仪器4安全员1 人生疏《电力建设安全工作规程》,并经过安全员岗位培训，持证上岗5质检员1 人要求有质检工作阅历，经过培训，有质检员上岗证，持证上岗6电工1 人参与过劳动局培训并取的合格证者方可上岗7高空作业3 人经过培训，有上岗证，持证上岗8起重工1 人娴熟指挥吊装机械,持证上岗9汽车驾驶员1 人生疏机械性能经过培训，有驾驶证，持证上岗10关心工2 人有确定的施工阅历5.5作业机具要求各种工器具在施工前即应就位，并进展清点、检修，可随时投入使用，各种仪器、仪表必需经检验合格，并报审序号名称规格单位数量备注123456789钢 卷 尺10 m把1测量放线主要施工机器具一览表：汽车吊25t/50t台1避雷针吊装扭距扳手把2螺栓拧紧撬杠把4避雷针组装就位揽风绳Φ32米200避雷针稳固手拉葫芦2t只8避雷针校正就位水平仪DS3台1测量放线经纬仪J2台1垂直调整标 尺5m把1测量放线序号名称规格单 位数 量备注5.6 安全器具：安全帽、安全带、安全鞋等依据现场作业人员的作业内容进展相应的配备，保证作业人员安全，安全帽和安全带应符合《安全帽》GB2811-2023 和《安全带》GB6095-2023 的规定； 现场作业区域范围内需设防护戒备线及戒备标示牌、消防点等1安全围栏标准围栏m1002安全警示牌个23安 全 帽顶84安 全 带条35安全绳米505.7 土建验收避雷针安装之前，由土建和安装专业共同验收，并办理交接。
验收前，须标注有标高线、中心轴线验收时，对所验收的避雷针和避雷器根底进展实测检查，并做好交接记录6、作业方法、工艺要求.6.1 材料进场1） 构件进场时，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，以及构件的防腐质量、碰伤、变样子况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象2） 堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得超过三层3） 构件验收的质量标准：对单节钢管弯曲矢高偏差把握在 L/1500，且≤5mm；单个构件长度偏差≤±3mm6.2 避雷针组装l〕组装时用道木将其垫平、排直，每段钢柱两端保证两根道木垫实，道木应保证在同一平面上， 同时应检查和处理钢管接触面上的锌瘤或其他影响节点接触的附着物2） 第一阶段安装GD-1 与 GD-2、GD-2 与GD-3 接头部位分别承受 18 个、16 个 6.8 级钢M27*100 螺栓连接法兰，螺栓安装方向应全都，由下至上，连接螺栓必需逐个对称紧固其次阶段安装GD-4 与 GD-5 承受 8 个 6.8 级钢 M27*100 螺栓连接法兰，GD-5 与 GD-6 接头部位分别承受 8 个 6.8 级钢M20*100 螺栓连接法兰，螺栓安装方向应全都，由下至上，连接螺栓必需逐个对称紧固。
3） 组装后，对柱身长度、柱的弯曲矢高进展测量钢柱组装后把握标准： a．对镀锌组合钢柱弯曲矢高偏差≤H/1000，且不大于 35mm； b．钢管柱长度偏差：±5mm；6.3 避雷针吊装1〕吊装预备a 轴线、标高复查与放线，复核依据土建供给的根底基准轴线和标高点，以此为基准确定安装基准线避雷针吊装前，对避雷针的外形尺寸、方位等。
