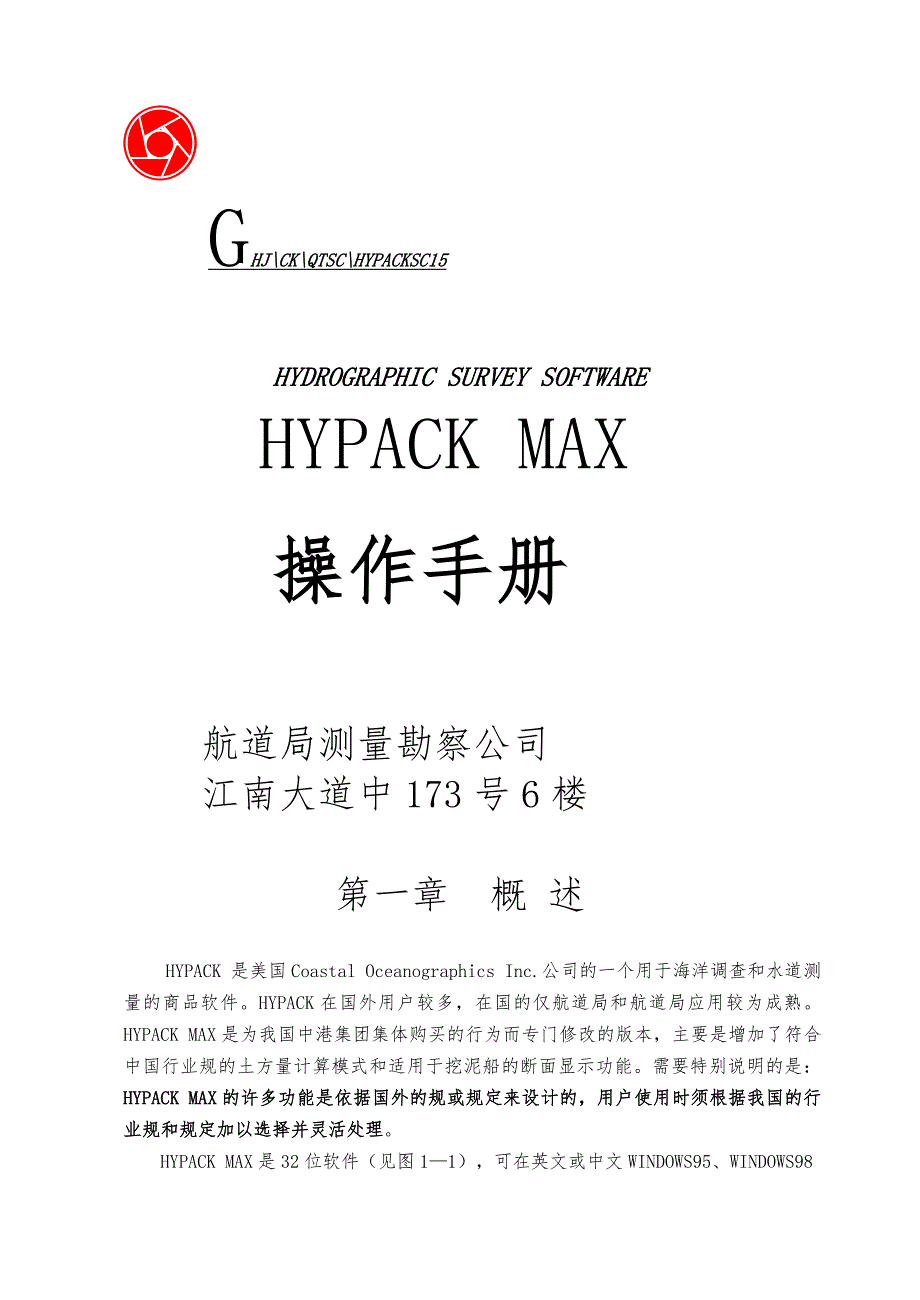

GHJ\CK\QTSC\HYPACKSC15HYDROGRAPHIC SURVEY SOFTWAREHYPACK MAX 操作手册航道局测量勘察公司 江南大道中173号6楼第一章 概 述HYPACK 是美国Coastal Oceanographics Inc.公司的一个用于海洋调查和水道测量的商品软件HYPACK在国外用户较多，在国的仅航道局和航道局应用较为成熟HYPACK MAX是为我国中港集团集体购买的行为而专门修改的版本，主要是增加了符合中国行业规的土方量计算模式和适用于挖泥船的断面显示功能需要特别说明的是：HYPACK MAX的许多功能是依据国外的规或规定来设计的，用户使用时须根据我国的行业规和规定加以选择并灵活处理 HYPACK MAX是32位软件（见图1—1），可在英文或中文WINDOWS95、WINDOWS98和WINDOWS NT平台下运行，但是对中文WINDOWS平台的兼容性不是很好HYPACK MAX具备通用的WINDOWS操作风格，有WINDOWS操作经验的用户，很容易就可以学会操作HYPACK MAX版较以前的版本增加了如下的新功能： 1、增加了符合中国行业规的土方量计算模式，分别为Chinese 1 End Area 1、Chinese 1 End Area 3、Chinese 2 End Area 1和Chinese 2 End Area 3。
2、增加了适用于挖泥船的实时断面显示比较功能（依赖上次测量数据） 3、增加了运动传感器数据的接入、处理和显示功能（船舶学院格式） 4、增加了实时潮位数据的接入显示功能（航道局格式）5、…… 图1-1第二章 软件的安装 2-1 配置要求HYPACK MAX对计算机的配置要求为：1. Pentium 166以上IBM兼容机， 16M（最好64M）RAM；2. VGA显示屏，最好有支持800600（75Hz），24色的显示卡；3. 硬盘要求为2Gb或更大；4. 笔式或喷墨式的平板或滚筒式绘图仪（HP-GL/2语言模式）；5. 数字化仪（可选）；6. 英文、中文版WINDOWS 95、WINDOWS98或WINDOWS NT操作系统 2-2 软件的安装HYPACK MAX一般是在CD-ROM光碟上安装 安装HYPACK MAX软件的步骤如下：１、 将CD-ROM光碟放入光驱，WINDOWS系统会自动检测到光碟的存在并自动运行安装程序如果系统不能自动运行安装程序，用户可以使用系统的资源管理器找到并运行光碟中的Setup.exe文件，屏幕出现初始化安装过程，稍等片刻，屏幕进入“HYPACK/DREDGEPACK”安装程序(见图2-1)。
图2-1单击“Next”出现图2-2的安装协议窗口，点击“Yes”，进入“安装选项”，见图2—3选择你需要的选项，单击“Next”，出现如图2-4的安装路径选择HYPACK建议选择安装的路径为C:\Hypack（其实安装在任意的路径都是可以的）然后单击“Next”，屏幕出现安装进程，如图2-5所示进程结束后，HYPACK主程序就会安装到计算机上 接下来，安装程序会要求安装“软件锁”的驱动程序，如图2-6所示，我们需要做的是不断单击“Next”，直到该安装进程结束图2-2 图2-3图2-4图2-5图2-6安装程序直至成功安装完毕后，在WINDOWS开始菜单“程序”中添加了“HYPACK MAX”项，同时在WINDOWS桌面上也添加了“HYPACK MAX”的快捷图标第三章 测前准备 测前准备的主要工作步骤是：确定并设置外业数据采集和业成图的当地椭球基准、平面投影关系；设置并调试测量硬件，保证测量硬件与程序的通讯无误；生成用于外业数据采集的测线计划文件等3-1 设置测量需要的当地椭球基准和平面投影平面投影方式点击HYPACK MAX程序菜单Preparation—Geodetic Parameters，即可进行设置测量需要的当地椭球基准和平面投影工作了。
如图3—1所示 独立坐标转换关系WGS-84到当地椭球基准的3参数或7参数平面坐标系加常数比例因子中央子午线当地椭球基准自定义设置基准和投影图3-1进行测量需要的当地椭球基准和平面投影的设置，须注意以下的事项：1. HYPACK MAX接收以WGS-84椭球为基准的纬度、经度和高度信息，通过Geodetic Parameters程序将其转换到当地椭球基准的纬度、经度和高度信息，然后进行坐标转换来计算设定的平面投影X、Y坐标值2. Sercel NR53、NR103 和NR108系列GPS接收机具有部的从WGS-84椭球基准到当地椭球基准的转换功能，因此须特别注意该系列GPS接收机的输出设置（在测量硬件设置里再详述），Geodetic Parameters程序的3参数或7参数设置必须与该系列GPS接收机的输出设置相应简单的说即是：如果GPS接收机部已经进行了WGS-84椭球基准到当地椭球基准的转换，那么Geodetic Parameters程序的3参数或7参数须设置为0；如果GPS接收机没有进行或不具有（如普通信标机）WGS-84椭球基准到当地椭球基准的转换功能，那么Geodetic Parameters程序的3参数或7参数须设置为规定的数值。
3. HYPACK MAX以Easting（东）坐标为X，Northing（北）坐标为Y，这与我们以前常用的—54坐标系的X、Y坐标刚好相反4. HYPACK MAX的中央子午线设置缺省值为“W”（西经），而我国境的中央子午线则肯定为“E”（东经），因此要仔细检查此项设置5. 3参数或7参数是指WGS-84椭球基准到当地椭球基准的转换参数，这与Sercel NR53、NR103 和NR108系列里的3或7参数设置刚好意义相反，注意不要混淆至于3参数或7参数的简单求取及验算，可以运行HYPACK MAX菜单的Utilities—Geodesy—Datum Transformation程序需要指出的是，该程序只能进行两个点的3或7参数的简单求取及验算，并不提供两个点以上的3参数加权平均以及7参数平差功能HYPACK MAX菜单的Utilities—Geodesy程序很简单，在此不一一详述3-2 设置调试测量硬件点击HYPACK MAX菜单的Preparation—Hypack Hardware，即可开始进行设置和调试测量硬件工作了如图3—2所示进行测量硬件的设置和调试工作，目的是为了使HYPACK MAX程序知道当前测量员准备使用的设备的类型、测量硬件是如何与计算机连接的、程序应当以何种频率读取测量硬件输出的信息和程序应当以何种频率记录这些信息。
接下来单击Device—AddDevice项，程序进入添加新测量硬件设备功能，如图3—3所示图3-2图3-3我们常用的测量设备的设置方法，简要说明如下：1. GPS接收机选择的设备驱动连接库为：NMEA DGPS（即\Devices\Nmeakl.dll），如图3—4所示：“名字”，可取一个简单但易于记忆区分的设备名称；图3-4记录的“更新频率”一般不应大于设备本身输出信息更新频率，单位为毫秒；记录“类型”，一般选“位置、标题、速度”，其余可不选；记录“选项”，一般可全选程序提供的选项；图3-5“记录…”项，是通知HYPACK MAX程序采集硬件输出信息的模式，一般情况下，选“Always”项见图3—5所示；“连接…”项，是通知HYPACK MAX程序与硬件通过计算机通讯连接的方式（容如图3—6所示）常见设备的通讯连接方式如下：设备名称波特率校验数据位停止位DGPS9600奇82CSI信标机9600无81IT4489600偶72IT4492400奇82SDH13D系列9600无81PS10E系列2400奇825429600偶72更改设置需连接的串口当前的通讯连接方式图3-6“补偿…”项，见图3—7。
a)延时时间（Latency time）(秒)，是指DGPS设备在测量时输出数据到计算机以秒计的时间延时具体延时时间的确定，可查阅DGPS设备的技术手册，也可以用HYPACK MAX菜单的UTILITY—Calibration—Latency Test程序来人工调整设置；b)定位中心与测深中心归心改正，是指测深中心为基准，把定位中心进行归心改正图3-7“设置…”项，是设置DGPS接收机的输出及HYPACK MAX程序输入信息的设置，如图3—8所示一般地，HYPACK MAX程序只要求GGA和VTG这两项另外“Send alarm when non differential”和“Suspend logging when non differential”这两项对于剔除无差分的记录点是很必要的图3-82. 数字化测深仪通用的数字化测深仪，可选择的设备驱动连接库：Coastal Oceanographics Generic Echosouder（即\Devices\Genecho.dll），如图3—9所示：图3-9数字化测深仪的设置与DGPS接收机基本一致，在这里不一一详述，下面简要说明其中的“设置…”选项，如图3—10所示。
双频单频数据开始位打印定标线的设定数据结束符号有效数据长度比例因子图3-10至于如何确定数字化测深仪的数据开始位、有效数据长度和比例因子等，建议使用Windows系统的“超级终端”程序，可以很方便的测试到上述值如何HYPACK MAX程序已经为我们常用的Innerspace448、449和Knudsen320等测深仪，提供了特定的驱动库，建议大家使用这些特定的驱动库3. 波浪补偿器目前我们使用的波浪补偿器为TSS公司的320B，设置也很简单，选择的设备驱动库文件为：TSS Motion Reference Unit（即\Devices\Tss320.dll），如图3—11所示如果测深仪不是接在补偿器上就不要选择此项，否则就选此项图3-11“设置…”项，可按图3—12所示设置图3-124. 其他运动物体3-3 生成测线计划文件1. 在Channel Design中为已知航道生成测线文件点击HYPACK MAX程序菜单里的Preparation—Channel Design，会出现如图3—13所示的窗口：图3-13图中的一些选项的意义如下：Number of left toe points ：设计航槽左边坡线控制拐点数；Number of centerline points ：设计航槽中心线控制点数；Number of right toe points ：设计航槽右边坡线控制拐点数；控制点（拐点）的含义为起点、终点和转角点。
在Channel Design里左、中、右的定义是：假设一个人站在航槽的北端，面向南边，那么他左手边的航槽边坡线即为航槽的左边坡线右边坡线依此类推切勿搞错！点击“Nu。
