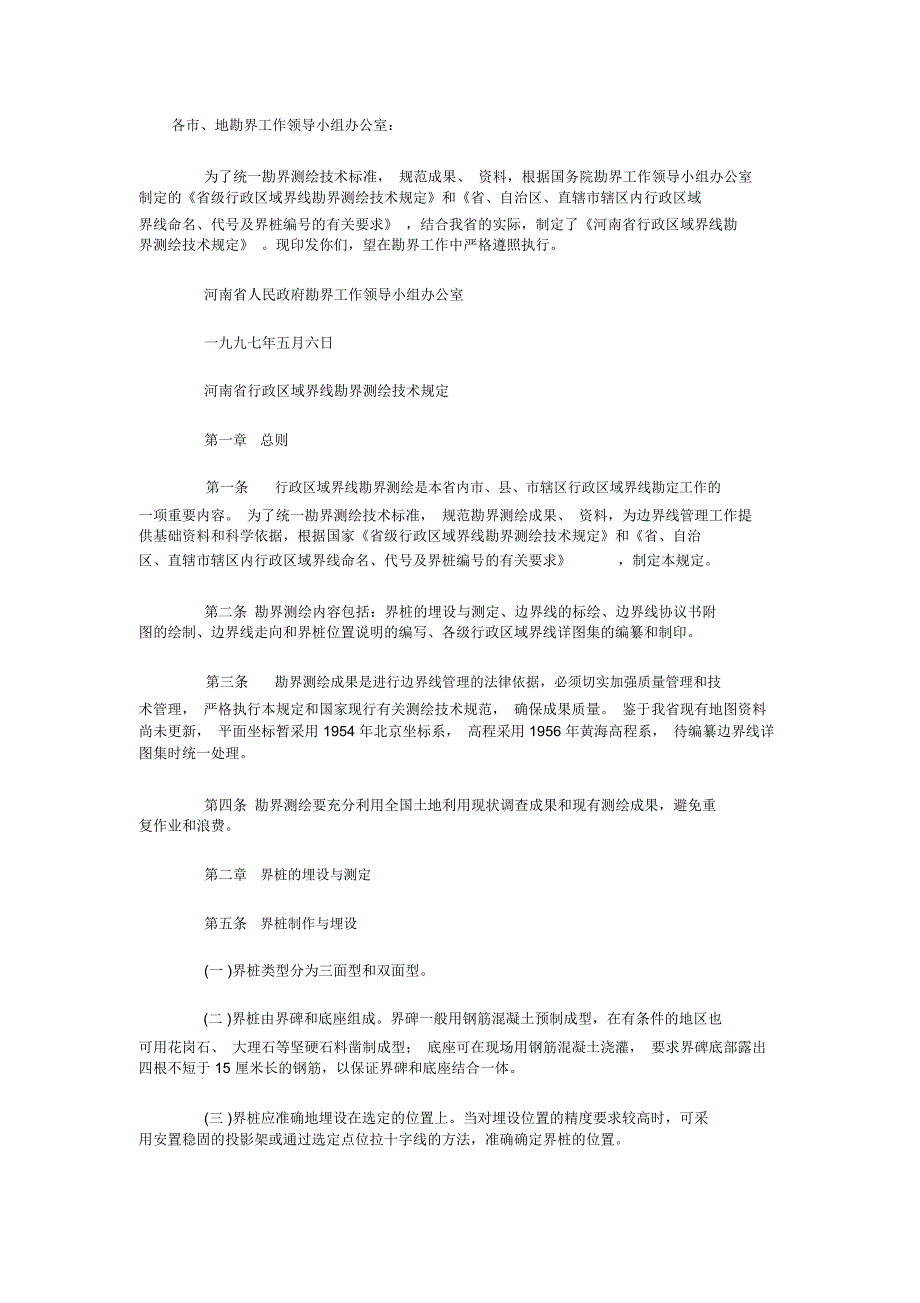

各市、地勘界工作领导小组办公室：为了统一勘界测绘技术标准， 规范成果、 资料，根据国务院勘界工作领导小组办公室制定的《省级行政区域界线勘界测绘技术规定》和《省、自治区、直辖市辖区内行政区域界线命名、代号及界桩编号的有关要求》 ，结合我省的实际，制定了《河南省行政区域界线勘界测绘技术规定》 现印发你们，望在勘界工作中严格遵照执行河南省人民政府勘界工作领导小组办公室一九九七年五月六日河南省行政区域界线勘界测绘技术规定第一章 总则第一条 行政区域界线勘界测绘是本省内市、县、市辖区行政区域界线勘定工作的一项重要内容 为了统一勘界测绘技术标准， 规范勘界测绘成果、 资料，为边界线管理工作提供基础资料和科学依据，根据国家《省级行政区域界线勘界测绘技术规定》和《省、自治区、直辖市辖区内行政区域界线命名、代号及界桩编号的有关要求》 ，制定本规定第二条 勘界测绘内容包括：界桩的埋设与测定、边界线的标绘、边界线协议书附图的绘制、边界线走向和界桩位置说明的编写、各级行政区域界线详图集的编纂和制印第三条 勘界测绘成果是进行边界线管理的法律依据，必须切实加强质量管理和技术管理， 严格执行本规定和国家现行有关测绘技术规范， 确保成果质量。
鉴于我省现有地图资料尚未更新， 平面坐标暂采用 1954 年北京坐标系， 高程采用 1956 年黄海高程系， 待编纂边界线详图集时统一处理第四条 勘界测绘要充分利用全国土地利用现状调查成果和现有测绘成果，避免重复作业和浪费第二章 界桩的埋设与测定第五条 界桩制作与埋设(一 )界桩类型分为三面型和双面型二 )界桩由界碑和底座组成界碑一般用钢筋混凝土预制成型，在有条件的地区也可用花岗石、 大理石等坚硬石料凿制成型； 底座可在现场用钢筋混凝土浇灌， 要求界碑底部露出四根不短于 15 厘米长的钢筋，以保证界碑和底座结合一体三 )界桩应准确地埋设在选定的位置上当对埋设位置的精度要求较高时，可采用安置稳固的投影架或通过选定点位拉十字线的方法，准确确定界桩的位置四 )埋设界桩前，先将坑底 (坑底土层松软时应填砂石 ) 捣固、夯实，然后再现场浇灌底座并将界碑灌铸一体埋设深度一般为 0.5 米，应视实地地基情况以埋设牢固为原则界桩类型与规格见附件一第六条 界桩的编号与书写(一 )边界线命名及代号确定省辖市级边界线代号共 4 位数字，由相邻两省辖市的行政区划代码的第 3、4 位数字( 以下简称代码简码 )组成。
边界线的命名由相邻两省辖市的专名加“线”字组成代码简码数值小的省辖市在前 如：郑州市代码简码为 Ol, 开封市代码简码为 02,则郑州市与开封市的边界线代号为“ 0102” ,命名为“郑州开封线” 县 (市、市辖区 ) 级边界线代号共 8 位数字，由相邻两县 (市、市辖区 )的行政区划代码的第 3—6 位数字 (以下简称代码简码 )组成边界线的命名由相邻两县 (市、市辖区 )的专名加“线”字组成代码简码数值小的县 (市、市辖区 )在前如：登封市代码简码为 0125，新密市代码简码为 0126，则登封市与新密市的边界线代号为“ 01250126”，命名为“登封新密线”省辖市与地区、地区与地区边界线代号共 8 位数字，由相邻两县 (市、市辖区 )的行政区划代码的第 3-6 位数字 (以下简称代码简码 )组成边界线的命名由相邻两县 (市、市辖区 )的专名加“线”字组成代码简码数值小的县 (市、市辖区 )在前如：许昌市鄢陵县代码简码为 1024 ，周口地区扶沟县代码简码为 2721 ，则鄢陵县与扶沟县的边界线代号为“10242721”，命名为“鄢陵扶沟线”周口地区商水县代码简码为 2723，驻马店地区上蔡县代码简码为 2825 ，则商水县与上蔡县的边界线代号为“ 27232825”，命名为“商水上蔡线” 。
若县 (市、市辖区 )专名只有一个字，边界线命名应为全名如：宁陵县代码简码为2324，睢县代码为 2325，则宁陵县与睢县的边界线代号为“ 23242325”，命名为“宁陵睢县线”各市、县、市辖区的行政区划代码按国家技术监督局发布的 《中华人民共和国行政区划代码》 (GB ／T2260— 1995) 确定河南省行政区划代码简码见附件十一市、地勘界任务安排表见附件十二二 )界桩点的编号界桩点编号由边界线代号和界桩号组成， 边界线代号在前 界桩号一般沿边界线由西向东或由北向南 ,用阿拉伯数字从 001 至 999 为序全线统一进行编排 如：郑州开封线第 3 号界桩点的编号为 0102003；鄢陵扶沟线第 3 号界桩点的编号为 0242721003 ，商水上蔡线第3 号界桩点的编号为 27232825003，其中“ 3”为界桩号简码，界桩制作时只书写 3三省辖市或三县 (市、市辖区 )边界线交会点 (以下简称三交点 )的代号由三省辖市或三县 (市、市辖区 )的行政区划代码简码加类型码“ S”组成如： 010207S 为郑开新 (郑州开封新乡 )三交点的代号； 232323242325S 为民宁睢 (民权宁陵睢县 )三交点的代号，其中“ S”为类型码， 三交点界桩上不注类型码。
鹤壁新乡线上 2 个安鹤新三交点的代号从西向东分别编为 050607IS，050607 ⅡS，界桩号简码分别为： I、Ⅱ，界桩制作时只书写： I、II 源汇西平线上 2 个源郾西三交点的代号从西向东分别编为，Ⅱ S，界桩号简码分别为： I、Ⅱ，界桩制作时只书写 I、Ⅱ在已立界桩之间增竖的新桩，其界桩号是在上一个原有界桩号后 ,加一短线 ,再加注数字序号例如： 010207— 1,0102007—2，其界桩号简码分别为： 7— 1， 7— 2，界桩制作时只书写： 7— 1， 7-2；如上一界桩为三交点，则原界桩号由边界线代号和“ 000”组成如：0102000— 1，界桩号简码为： 0— 1，界桩制作时只书写： 0— 1 同号双立或三立界桩的界桩号,是在该界桩号后加类型码A 、 B 或 A 、 B 、 C如： 0102007A 、 0102007B 、 01250126009—1A 、 01250126009-1B 、 01250126009— 1C，界桩号简码分别为： 7A 、 7 B、 9-1A 、 9— 1B、9 一1C，界桩制作时只书写：7A 、 7B、 9-1A 、 9— 1B、 9— 1C。
界桩号编排示意图见附件二三 )界桩的书写界碑的两个宽面 (三交点为三面 )，自上而下书写 (雕刻字或模压 )市、县、市辖区的名称、界桩号简码 (除另有规定外，三交点界桩上不注类型码 )、国务院 (竖立之意 )、竖立时间等文字 同号双立或三立界桩， 只在面向界桩所在地一方的宽面上书写所在地一方名称等内容只有一个字的县 (市、市辖区 )名称注全名 ,其他县 ( 市、市辖区 )的名称只注专名 ,省略通名如：睢县注全名“睢县” ,“郑州市”只注“郑州” ,中牟县只注“中牟” 界桩上书写的文、数字，其字体、字大见附件一字的笔画划刻深度不浅于O.5厘米，并涂以红漆第七条 界桩类型及位置的选定(一 )界桩类型的选定三交点竖立三面型界桩；边界重要地点竖立双面型界桩同号双立界桩竖立在界河的两岸， 并需测量每一界桩点至双立界桩连线与边界线交点的距离； 同号三立界桩竖立在界河的交岔口岸， 并需测量每一界桩点至边界线在该交叉口处转折点的距离上述测量数据要标注在界桩登记表内的界桩位置略图上二 )界桩位置的选定界桩位置一般选在实地地貌不易辨别的边界线转折处、过境道路与边界线相交处、以界河、 界路等线状地物中心线为界的边界线起迄处。
其埋设地点应选在地基稳定并有利于界桩保护的地方界桩竖立的密度， 由双方视边界线地形情况具体商定， 但应坚持以能控制边界线的基本走向、尽量少设为原则第八条 界桩点坐标与高程的测定(一 )界桩点坐标的测定精度应以满足在回放时能保证与周围地物相关位置准确的要求为原则 界桩点坐标的测量方法和精度要求一般地区执行国家测绘局颁布的 《航测外业规范》中 1： 1 万地形图航测外业控制点的有关规定 (高山、荒漠地区的精度要求可放宽到 3倍中误差 )；采用全球定位系统测定点位时执行 《 GPS 测量规范》；资源开发利用价值较高的地区执行国家测绘局颁布的《地籍测绘规范》中界址点的规定二 )界桩点坐标一般要求实测当实地测量确有困难，但能在图上准确判定界桩点位时，可在现有最大比例尺的地形图上量取，误差不得超过图上± 0.3 毫米，同时必须保证其与周围地物的相关位置准确三 )界桩点高程从较大比例尺地形图上根据等高线内插确定，误差不得超过1/3 基本等高距四 )测定界桩点坐标和高程所采用的平面坐标系统和高程系统要与所利用的地形图平面坐标系统和高程系统相一致第九条 界桩登记表的填写(一 )界桩埋设之后，应当场量测有关数据，并按要求填写界桩登记表。
二 )界桩登记表的内容主要包括： 边界线代号、 界桩号、 界桩类型、 材质、 所在地、界桩点与方位物相关位置、界桩位置略图、备注、双方负责人签名等栏目三 )界桩位置略图比例尺一般为 1:1 万略图上应标绘出界桩点、界桩方位物、边界线、 界桩点周围地形和指北方向 当界桩不在界线上时， 要在备注栏内说明界桩与界线的相互关系四 )界桩位置略图在实地参照大比例尺地形图用铅笔绘制，室内着墨整饰界桩符号用直径 1.5 毫米的圆圈表示，界线符号用 0.3 毫米的实线表示，方位物方向线用 0.1 毫米的实线绘出，图内其他要素按所参照的大比例尺地形图图式符号表示；界桩符号和界桩号、界线符号和图内方位物编号用红色 ,其他要素用黑色五 )方位物一般不少于三个，确有困难时不少于两个方位物应选择明显、固定、离界桩较近的地物方位物不得选用军用或保密设施界桩至方位物的距离 (平距 )，一般应实地量测，精确到 0.1 米；当界桩点附近缺少永久性地物和地貌特征点，且对点位的精度要求又不很高时，可从图上量取，取位到图上 O.1 毫米界桩点至方位物的磁方位角注记到0.1 度，测定精度 0.2 度六 )方位物编号按界桩点至方位物的磁方位角从小到大顺时针编排。
七 )所在地和双方签名栏的填写，按边界线代号的确定方法填写如：郑州开封线代号为 0102，则所在地一栏郑州在上，开封在下；签名栏郑州在前，开封在后界桩登记表的式样见附件三、四、五、六、。
