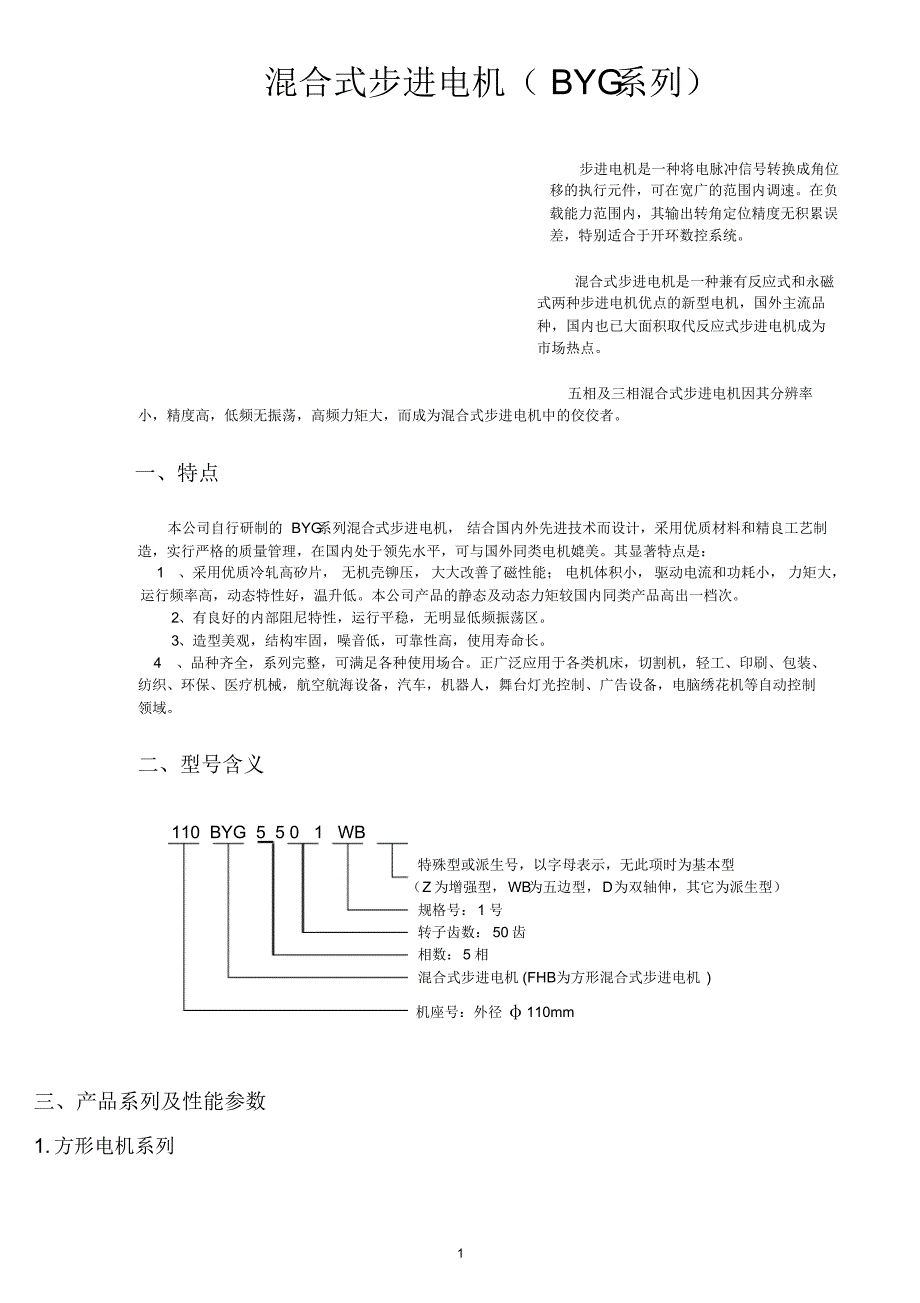

1 混合式步进电机（ BYG 系列）步进电机是一种将电脉冲信号转换成角位 移的执行元件，可在宽广的范围内调速在负载能力范围内，其输出转角定位精度无积累误差，特别适合于开环数控系统混合式步进电机是一种兼有反应式和永磁 式两种步进电机优点的新型电机，国外主流品种，国内也已大面积取代反应式步进电机成为市场热点五相及三相混合式步进电机因其分辨率小，精度高，低频无振荡，高频力矩大，而成为混合式步进电机中的佼佼者一、特点本公司自行研制的 BYG 系列混合式步进电机， 结合国内外先进技术而设计，采用优质材料和精良工艺制造，实行严格的质量管理，在国内处于领先水平，可与国外同类电机媲美其显著特点是：1、采用优质冷轧高矽片， 无机壳铆压， 大大改善了磁性能； 电机体积小， 驱动电流和功耗小， 力矩大，运行频率高，动态特性好，温升低本公司产品的静态及动态力矩较国内同类产品高出一档次2、有良好的内部阻尼特性，运行平稳，无明显低频振荡区3、造型美观，结构牢固，噪音低，可靠性高，使用寿命长4、品种齐全，系列完整，可满足各种使用场合正广泛应用于各类机床，切割机，轻工、印刷、包装、纺织、环保、医疗机械，航空航海设备，汽车，机器人，舞台灯光控制、广告设备，电脑绣花机等自动控制领域。
二、型号含义110 BYG 5 5 0 1 WB 特殊型或派生号，以字母表示，无此项时为基本型（Z为增强型，WB 为五边型，D为双轴伸，其它为派生型）规格号：1 号转子齿数： 50 齿相数：5 相混合式步进电机 (FHB为方形混合式步进电机 ) 机座号：外径φ110mm 三、产品系列及性能参数1.方形电机系列2 型号步 距 角相数驱动 电压 （V）相 电 流 （A ）保 持 转 矩（N 2 M ）空载起 动频率（步/秒）空载运 行频率（千步/秒）转 动 惯 量（Kg 2 cm2）相 电 感 （mH ）相 电 阻 （Ω）重 量 （Kg ）*35BYG4501 0.9/1.8 °2/4 24 0.48 0.05 1200 ≥20 0.008 13 15 0.1 *35BYG4502 0.9/1.8 °2/4 24 0.48 0.08 1200 ≥20 0.01 19 20 0.14 *39BYG4501 0.9/1.8 °2/4 24 0.48 0.07 1200 ≥20 0.11 23 25 0.12 *39BYG4502 0.9/1.8 °2/4 24 0.48 0.2 1200 ≥20 0.02 35 30 0.18 42BYG4501 0.9/1.8 °2/4 24 1.2 0.17 1200 ≥20 0.024 1.27 3.4 0.2 42BYG4502 0.9/1.8 °2/4 24 1.2 0.3 1200 ≥20 0.032 2.04 3.2 0.3 42BYG4503 0.9/1.8 °2/4 24 1.5 0.48 1200 ≥20 0.04 2.3 1.9 0.4 57BYG4501 0.9/1.8 °2/4 36 1.5 0.6 1200 ≥20 0.135 1.4 1.5 0.5 57BYG4502 0.9/1.8 °2/4 36 1.5 0.85 1200 ≥20 0.22 3.0 2.0 0.6 57BYG4503 0.9/1.8 °2/4 36 1.5 1.0 1200 ≥20 0.3 2.4 1.6 0.8 57BYG4504 0.9/1.8 °2/4 36 1.5 1.4 1200 ≥20 0.46 1.67 1.1 1.1 *57BYG3501 0.6°等3 36 2.4 0.5 1600 ≥20 0.135 - - 0.5 *57BYG3502 0.6°等3 36 2.4 0.7 1600 ≥20 0.22 - - 0.6 *57BYG3503 0.6°等3 36 3 0.85 1600 ≥20 0.3 - - 0.8 *57BYG3504 0.6°等3 36 3 1.1 1600 ≥20 0.46 - - 1.1 *86BYG4501 0.9/1.8 °2/4 60 4 2.8 1200 ≥15 0.8 3.0 0.4 1.2 *86BYG4502 0.9/1.8 °2/4 60 4 4.4 1200 ≥15 1.4 3.5 0.42 2.3 *86BYG4503 0.9/1.8 °2/4 60 4 6.0 1200 ≥15 2.7 5.1 0.45 3.8 *86BYG3501 0.6°等3 60 3 2.4 1600 ≥20 0.8 - - 1.2 *86BYG3502 0.6°等3 60 3 4 1600 ≥20 1.4 - - 2.3 *86BYG3503 0.6°等3 60 3 5.6 1600 ≥20 2.7 - - 3.8 110FHB3500 0.6°等3 220 2.6 7 1600 ≥30 7.04 11.9 2.04 5 110FHB3501 0.6°等3 220 2.4 9.5 1600 ≥30 9.3 14.7 1.9 6.5 110FHB3502 0.6°等3 220 3 12 1600 ≥30 11.3 17.2 2.11 7.5 110FHB3502XF 0.6°等3 220 3 12 1600 ≥30 11.3 17.2 2.11 7.5 110FHB3503 0.6°等3 220 3 18 1600 ≥30 15.8 14.0 2.11 10 110FHB3504 0.6°等3 220 3 24 1600 ≥30 18.5 23.4 3.03 12 110FHB3505 0.6°等3 220 3 29 1600 ≥30 20.5 29.7 3.89 13 2.圆形电机系列3 型号步 距 角相数驱动 电压 （V）相 电 流 （A）保 持 转 矩（N 2 M ）空载起 动频率（步/秒）空载运 行频率（千步/秒）转 动 惯 量（Kg 2 cm2）相 电 感 （mH ）相 电 阻 （Ω）重 量 （Kg ）75BYG4501 0.9/1.8 °2 45 3.5 1.8 1200 ≥15 0.9 2.2 0.7 2.1 75BYG4502 0.9/1.8 °2 45 3.5 3 1200 ≥15 1.5 2.7 0.8 2.8 90BYG3501 0.6 °等3 60 3 3 1600 ≥20 2.5 2.75 1.8 3.5 90BYG3502 0.6 °等3 60 3 5 1600 ≥20 4.0 4.45 2.1 4.5 90BYG3503 0.6 °等3 60 3 7 1600 ≥20 5.1 4.9 2.25 5.0 90BYGH3501 0.6 °等3 220 1.4 3 1800 ≥30 2.5 10.2 3.6 3.5 90BYGH3502 0.6 °等3 220 1.4 5 1800 ≥30 4.0 15.2 4.4 4.5 90BYGH3503 0.6 °等3 220 1.4 7 1800 ≥30 5.1 20.5 4.8 5.0 90BYG4501 0.9/1.8 °2 100 4.5 3.5 1200 ≥20 2.5 3.0 0.7 3.0 90BYG4502 0.9/1.8 °2 100 4.5 6 1200 ≥20 4.0 3.4 0.6 4.8 90BYG5501 0.36/0.72 °5 45 3 3 2200 ≥30 2.5 2.6 0.7 3.5 90BYG5502 0.36/0.72 °5 45 3 5 2200 ≥30 4.0 3.8 0.8 4.5 90BYG5503 0.36/0.72 °5 45 3 7 2200 ≥30 5.1 5.9 1.2 5.0 110BYG3500 0.6 °等3 220 2.6 7 1600 ≥30 7.2 7.4 1.4 6.5 110BYG3501 0.6 °等3 220 3 11 1600 ≥30 11.3 10.0 1.9 8.0 110BYG3502 0.6 °等3 220 3 17 1600 ≥30 15.8 14.1 2.5 10.5 110BYG3503 0.6 °等3 220 3 19 1600 ≥30 16.8 16.7 2.4 11.0 110BYG3504 0.6 °等3 220 3 21 1600 ≥30 18.5 14.5 2.6 12.0 110BYG3505 0.6 °等3 220 3 25 1600 ≥30 20.5 16.0 2.8 13.5 110BYG3506 0.6 °等3 220 3 14 1600 ≥30 13.5 10.1 2.1 9.5 110BYG4500 0.9/1.8 °2 100 4.5 8 1200 ≥15 7.2 7.5 0.6 7.0 110BYG4501 0.9/1.8 °2 100 5 12 1200 ≥15 11.3 5.8 0.5 8.5 110BYG4502 0.9/1.8 °2 100 5 20 1200 ≥15 15.8 6.5 0.6 10.5 110BYG4601 0.75/1.5 °2 100 5 13 1200 ≥15 11.3 6.8 0.5 8.5 110BYG4601Z 0.75/1.5 °2 100 5 15 1200 ≥15 11.3 6.0 0.6 8.5 110BYG4602 0.75/1.5 °2 100 5 23 1200 ≥15 15.8 8.7 0.4 10.5 110BYG5800 0.225/0.45 °5 80 3 6 3000 ≥40 7.2 7.1 0.76 7.0 110BYG5501 0.36/0.72 °5 80 3 10 2200 ≥30 11.3 9.5 1.1 8.0 110BYG5501XF0.36/0.72 °5 80 3 10 2200 ≥30 11.3 9.2 1.5 8.0 110BYG5601 0.3/0.6 °5 80 3 10 2500 ≥35 11.3 10.0 1.1 8.0 110BYG5801 0.225/0.45 °5 80 3 10 3000 ≥40 11.3 8.1 1.2 8.0 110BYG5502 0.36/0.72 °5 80 3 16 2200 ≥30 15.8 13.1 1.5 10.5 110BYG5602 0.3/0.6 °5 80 3 16 2500 ≥35 15.8 12.1 1.1 10.5 110BYG5802 0.225/0.45 °5 80 3 16 3000 ≥40 15.8 13.1 1.1 10.5 4 型号步 距 角相数驱动 电压 （V）相 电 流 （A）保 持 转 矩（N 2 M ）空载起 动频率（步/秒）空载运 行频率（千步/秒）转 动 惯 量（Kg 2 cm2）相 电 感 （mH ）相 电 阻 （Ω）重 量 （Kg ）110BYG5503 0.36/0.72 °5 80 3 18 2200 ≥30 16.8 14.1 1.4 11.0 110BYG5504 0.36/0.72 °5 80 3 21 2200 ≥30 18.5 12.5 1.2 12.0 130BYG3501 0.6 °等3 220 4 27 1400 ≥20 33.3 15.0 1.1 13.0 130BYG3502 0.6 °等3 220 4 38 1200 ≥15 48.4 20.0 1.4 17.0 130BYG3503 0.6 °等3 220 4 45 1000 ≥12 55.5 22.0 1.5 19.5 130BYG3504S 0.6 °等3 220 4 33 1300 ≥17 41.7 18.0 1.2 15.0 130BYG4501 0.9/1.8 °2 120 7 30 1000 ≥12 33.3 6.8 0.5 13.0 130BYG4501Z 0.9/1.8 °2 120 7 33 1000 ≥12 33.3 。
