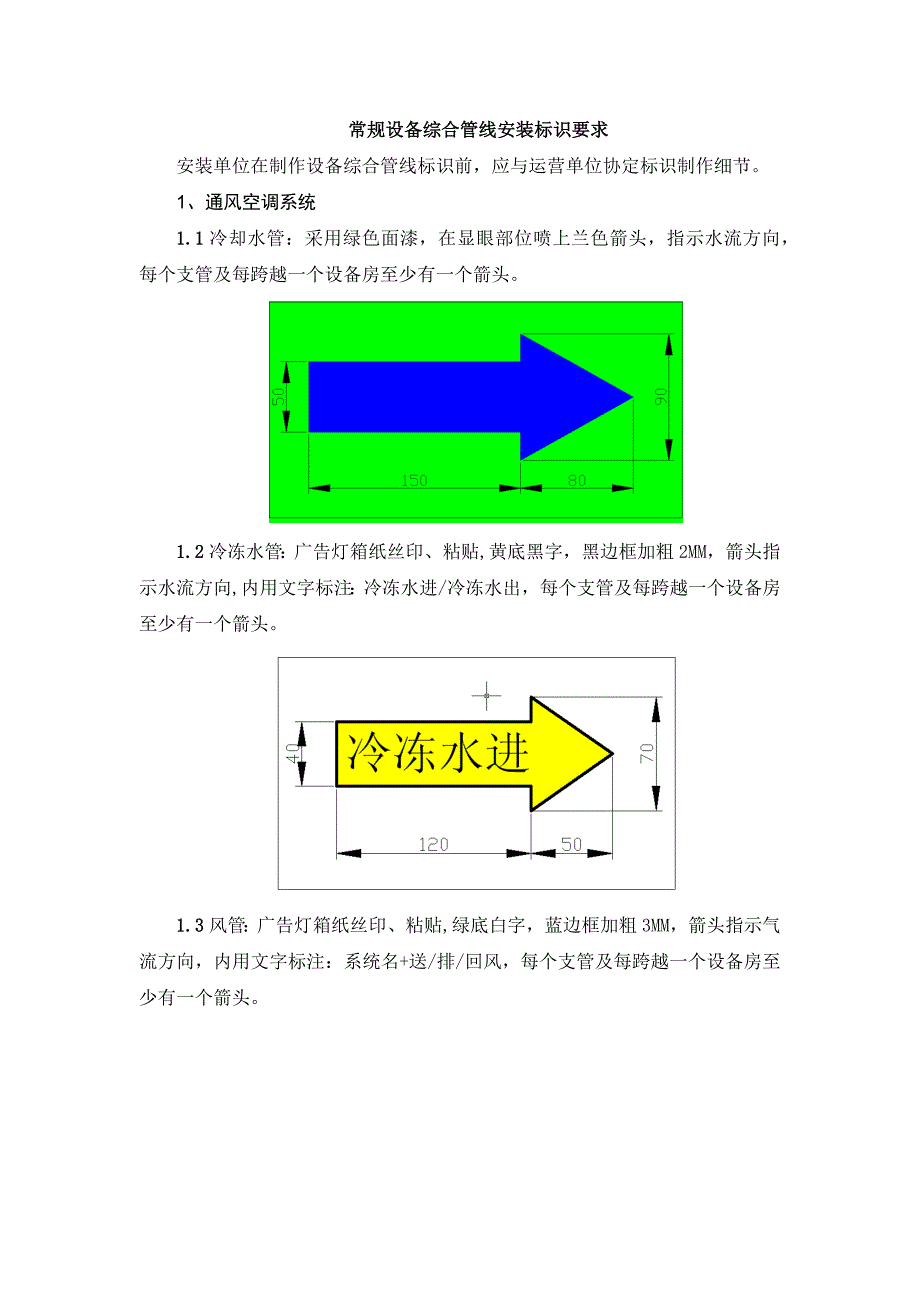

常规设备综合管线安装标识要求安装单位在制作设备综合管线标识前，应与运营单位协定标识制作细节1、通风空调系统1.1冷却水管：采用绿色面漆，在显眼部位喷上兰色箭头，指示水流方向，每个支管及每跨越一个设备房至少有一个箭头1.2冷冻水管：广告灯箱纸丝印、粘贴,黄底黑字，黑边框加粗2MM，箭头指示水流方向,内用文字标注：冷冻水进/冷冻水出，每个支管及每跨越一个设备房至少有一个箭头1.3风管：广告灯箱纸丝印、粘贴,绿底白字，蓝边框加粗3MM，箭头指示气流方向，内用文字标注：系统名+送/排/回风，每个支管及每跨越一个设备房至少有一个箭头1.4分集水器支管：挂牌，挂绳采用不锈钢丝，100克全美纸彩色打印、过塑，白底黑字，规格200*150mm, 正上方标示站名、分/集水器名，正中标示分/集水器示意图，各支管上按冷冻水管要求粘贴1.5冷却、冷冻水阀：挂牌，挂绳采用不锈钢丝，正面标示：阀门编号，背面标示：常开/常闭采用白底黑字塑料牌，大小100*60mm1.6防火阀：挂牌，挂绳采用不锈钢丝，100克全美纸彩色打印、过塑，白底黑字，规格200*150mm,正上方标示防火阀编号、名称，正中标示防火阀所在系统示意图，右下方标示站名及系统名称，示意图中防火阀用红粗线表示。
1.7设备就地手操箱：100克全美A4纸彩色打印接线图过塑贴于箱门内侧2、给排水及消防系统2.1水泵接合器管道显明位置用白漆上标明“地铁”2.2阀门常开、常闭标识，形状尺寸如下，彩色打印，过塑，穿孔后用塑料绳挂在阀门上2.3排水管道的水流方向标识，如下图所示形状及尺寸，主废水泵站管道上字“主废水排水管”，污水管道上字“污水管”，风亭排水管上字“**风亭排水管”，出入口排水管上字“*出入口排水管”2.4消防管网阀门上挂“管网及阀门位置示意图”标识牌，绘出阀门具体位置，彩色打印，过塑，每个电动蝶阀及手动蝶阀一张；2.5气体消防管道上用白色油漆标明至防护区名称“至****”2.6气体消防管道上的气体流向标识，仅需箭头标识，标识内不需字样3、低压配电与照明系统3.1各回路应标识，箱内有图纸粘贴于箱内3.2事故照明灯具应在灯具上标识，红色“E”；3.3各低压电缆标识牌应用抗紫外线、性能可靠的材料制做；3.4各箱应用专门标识牌，有中文说明和与图纸一致的编号；3.5建议有专项费用制做，方便运营执行3.6区间灯具上方应有70×20（长×宽）cm编号，自车站往端门外为1，顺序下编，白底红字；（如下图“0114BS001”，第1、2位为线路号。
第3、4位为车站顺序号第5位为“A”或“B”，分别表示“A端”、“B端”第六位为“S”或“X”，分别表示“上行线”或“下行线”第7、8、9位灯具顺序号）3.7低压配电室、MCC室、EPS蓄电池室内统一根据图纸粘贴系统示意图，地面统一标识3.8各机电设备房门旁边应有统一编号的门牌3.9各区域事故照明供电的开关应现场标识“事故照明”，黄底黑字3.10各线线头编号应统一用标识打印机打印。
