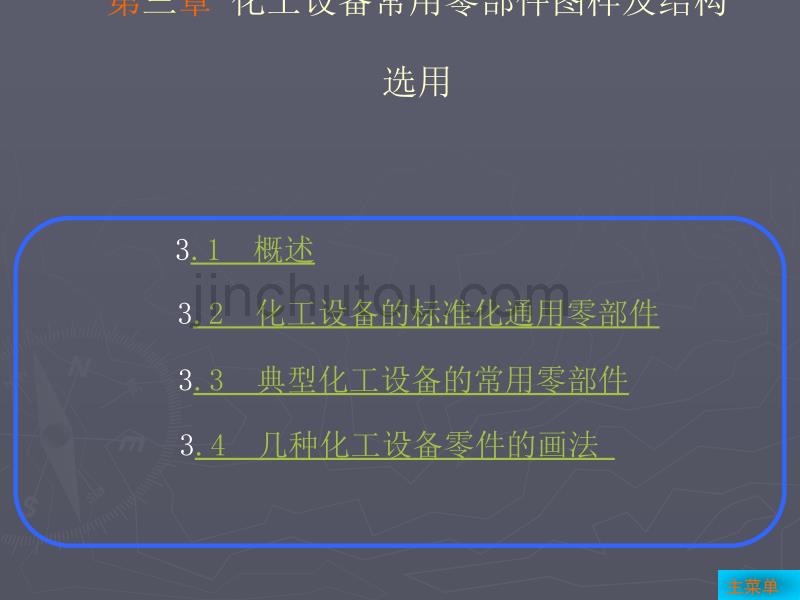

第三章 化工设备常用零部件图样及结构选用 3.3 典型化工设备的常用零部件3.2 化工设备的标准化通用零部件3.4 几种化工设备零件的画法 主菜单3.1 概述第三章 化工设备常用零部件图样及结构选 用 3.1 概述节目录化工设备的零部件的种类和规格较多，工艺要求不 同、结构形状也各有差异可以分为两类：一类是通用零部件，另一类是各种 典型化工设备的常用零部件为了便于设计、制造和检修，把这些零部件的结构 形状统一成若干种规格，相互通用，称为通用零部件符合标准规格的零部件称为标准件主菜单第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件节目录3.2.1 筒体3.2.2 封 头3.2.3 支座3.2.4 法兰3.2.5 手孔和人孔3.2.6 视镜3.2.7 液面计3.2.8 补强圈主菜单►筒体的主要尺寸是直径、高度(或长度)和壁厚表3-1 压压力容器公称直径300（350 ）400（450）500（550）600（650 ）7008009001000（1100 ）1200（1300 ）1400（1500 ）1 600（1 700 ）1 800（1900 ）2000（2100 ）2200（2300 ）2 4002 6002 8003 0003 2003 6003 8004 000注：表中带带括号的公称直径尽量不采用 。
表4-2 无缝钢缝钢 管的公称直径159 219 273 325 377 4263.2.1 筒体第三章 化工设备常用零部件图样及结 构选用3.2 化工设备的标准化通用零部件返回3.2.2 封头 ►封头与筒体可以直接焊接，形成不可拆卸的连接，也可 以分别焊上法兰，用螺栓、螺母锁紧，构成可拆卸的连 接►常见的封头形式有椭圆形（EHA、EHB）、碟形（DHA、 DHB）、折边锥形（CHA、CHB、CHC）及球冠形（PSH） 封头标记示例： 封头类型代号 公称直径×封头名义厚度-封头材料牌号 标准号 ［例］公称直径325 mm、名义厚度12 mm、材质为16MnR 、以外径为基准的椭圆形封头，标记为 EHB325×12-16MnR JB/T 4746 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回封头图例 第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件返回3.2.3 支座 ►用来支承设备的重量和固定设备的位置►支座一般分为立式设备支座、卧式设备支座两大类 ►三种典型的标准化支座：耳式、支承式和鞍式支座 第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件返回耳式支座 用于支承在钢架、墙体或梁上的以及穿越楼板的 立式容器，支脚板上有螺栓孔，用螺栓固定设备。
一 般有A型、B型和C型三种 第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件返回耳式支座标记示例-标准号 支座型号 支座号 ［例］A型、带垫板，3号耳式支座，支座材 料为Q235A，标记为-JB/T 4712.3-2007，耳座A3-Ⅰ第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回支承式支座 支承式支座多用于安装在距地坪或基准面较近的具 有椭圆式封头的立式容器第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回支承式支座标记示例-标准号 支座型号 支座号［例］钢板焊制的3号支承式支座，支座材料 和垫板材料均为Q235AF，标记为 JB/T 4724 -1992，支座A3 材料：Q235AF/ Q235AF 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回鞍式支座 -用于卧式容器的支座 -同一直径的鞍式支座分为A型(轻型)和B型(重型)两种 ，每种类型又分为F型(固定式)和S型(滑动式) 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回鞍式支座标记示例-标准号 鞍座型号 公称直径-鞍座类型［例1］公称直径DN1 200，轻型，滑动式不带加强垫 板的鞍式支座，其标记为 JB/T 4712－1992，鞍座A 1200－S ［例2］公称直径DN1 200,重型滑动鞍座，带加强垫板 ，鞍座高度400 mm，垫板厚度12 mm，滑动长孔长度为 60 mm。
其标记为 JB/T 4712－1992，鞍座BⅡ 1 200－S，h=400， δ4=12，l=60第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件返回3.2.4 法兰 ►法兰连接是可拆连接的一种►法兰连接是由一对法兰、密封垫片和螺栓、螺母、垫圈 等零件组成的一种可拆连接法兰是法兰连接中的一个 主要零件►化工设备用的标准法兰有两类：管法兰和压力容器法兰 （又称设备法兰）前者用于管道的连接，后者用于设 备筒体（或封头）的连接 ►标准法兰的主要参数是公称通径（DN）和公称压力（PN ） 第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件返回►管法兰的公称通径应与所连接的管子直径（一般是无 缝钢管的公称直径，通常相当于外径）相一致 ►压力容器法兰的公称通径应与所连接的筒体（或封头）公称直径（通常是指内径）相一致 公称通DN/mm101520253240506580钢管 外径 /mmA17.221.326.933.742.448.360.376.188.9 B141825323845577689公称通径 DN/mm100125150200250300350400450500钢管 外径 /mmA114.3139. 7168. 3219. 1273323. 9355. 6406. 4457508B108133159219273325377426480530第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回管 法 兰►管法兰用于管道间以及设备上的接管与管道的连接。
►管法兰按其与管子的连接方式分为平焊法兰、对焊法 兰、整体法兰、承插焊法兰、螺纹法兰、环松套法兰 、法兰盖、衬里法兰盖等 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回法兰密封面型式 ►主要有突面（代号为RF）、凹（FM）凸（M）面、榫（ T）槽（G）面、全平面（FF）和环连接面（RJ）等 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回管法兰标记示例 ►标准号 法兰（法兰盖） 类型代号 公称通径-公称压 力 密封面型式代号 钢管壁厚 材料牌号［例1］公称通径1 200 mm、公称压力0.6 MPa、配用 米制管的突面板式平焊钢制管法兰，材料为Q235A， 其标记为HG 20592 法兰 PL1 200－0.6 RF Q235A［例2］公称通径100 mm、公称压力10.0 MPa、配用米 制管的凹面带颈对焊钢制管法兰，材料为16Mn，钢管 壁厚为8 mm，其标记为HG 20592 法兰 WN 100－10.0 FM S=8 mm 16Mn第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回法兰焊接接头和坡口尺寸第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件法兰焊接接头和坡口尺寸第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件法兰一般要求压力确定压力容器法兰 ►压力容器法兰用于设备筒体与封头的连接。
►压力容器法兰分为甲型平焊法兰、乙型平焊法兰和长 颈对焊法兰三种►压力容器法兰密封型式有平面密封面（RF）、榫（T） 槽（G）密封面、凹（FM）凸（M）密封面三种，另外 有三种相应的衬环密封面（代号为“C-”加上相应的 密封面代号）第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回压力容器法兰标记示例 ►法兰名称及代号-密封面型式代号 公称直径-公称压力 /法兰厚度-法兰总高度 标准号［例］公称压力1.60 MPa，公称直径800 mm的榫槽密 封面乙型平焊法兰的榫面，其标记为法兰T 800-1.60 JB/T 4702－2000►若上述法兰为带衬环型，其标记为法兰C-T 800-1.60 JB/T 4702－2000 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回3.2.5 手孔与人孔 ►需进行内部清理或安装制造以及检查上有要求的容器 ，必须开设手孔与人孔手孔通常是在容器上接一短 管并盖一盲板构成 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回►当容器的公称直径大于等于1 000 mm且筒体与封头 为焊接连接时，容器应至少设置一个人孔。
►公称直径小于1 000 mm且筒体与封头为焊接连接时 ，容器应单独设置人孔或手孔 第三章 化工设备常用零部件图样及结构选 用3.2 化工设备的标准化通用零部件返回人、手孔结构形式的选择 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回►孔盖需要经常开闭时， 宜选用快开式人、手孔 结构►右图是一种碳素钢椭圆 形回转盖快开人孔的结 构►其主要特点是盖的一端 有铰链，可以自由回转 启闭，还采用了活节螺 栓，为快速启闭提供了 方便 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回人、手 孔 标 记 示 例 ►名称 密封面代号 材料类别代号 （垫片（圈）代号） 公称直径-公称压力 非标准高度 标准号 ［例1］公称直径DN450 mm、采用2707耐酸、碱橡胶板垫片的碳素钢常压人孔 ，其标记为 人孔（R·A-2707） 450 HG 21515-1995 ［例2］若H1=190（非标准尺寸）的上例人孔，标记为 人孔（R·A-2707） 450 H1=190 HG 21515-1995 ［例3］公称压力PN0.6，公称尺寸450×350、筒节高200、采用石棉橡胶板垫 片的椭圆形回转盖人孔，其标记为 人孔（A·G） 450×350-0.6 HG 21526-1995 ［例4］公称压力PN0.6、公称直径DN250、H1=190、采用Ⅱ类材料、其中垫片采 用石棉橡胶板垫的板式平焊法兰手孔，其标记为 手孔Ⅱ（A·G）250-0.6 HG 21529-1995 ［例5］H1=220（非标准尺寸）的上例手孔，其规定标记为 手孔Ⅱ（A·G）250-0.6 H1=220 HG 21529-1995第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回3.2.6 视镜 ►用来观察设备内 物料及其反应情 况，也可以作为 料面指示镜。
►供观察用的视镜 玻璃夹紧在接缘 和压紧环之间， 用双头螺柱连接 ，构成视镜装置 ►常用的视镜有视 镜、带颈视镜和 压力容器视镜（ 分别有带颈与不 带颈两种） 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回视 镜 的 选 择 ►在选择视镜时， 尽量采用不带颈 视镜，因为该视 镜结构简单，不 易结料，窥视范 围大►当视镜需要斜装 、设备直径较小 或受容器外部保 温层限制时，采 用带颈视镜►压力容器视镜用 于公称压力较大 的场合（大于0.6 MPa） 第三章 化工设备常用零部件图样及结构 选用3.2 化工设备的标准化通用零部件返回视 镜 标 记 示 例 ［例1］公称直径DN80的碳素钢制视镜，其标记为► 视镜IPN0.6，DN80，JB 593-64-2［例2］公称压力为PN0.6，公称直径DN125的带颈衬里视 镜。
