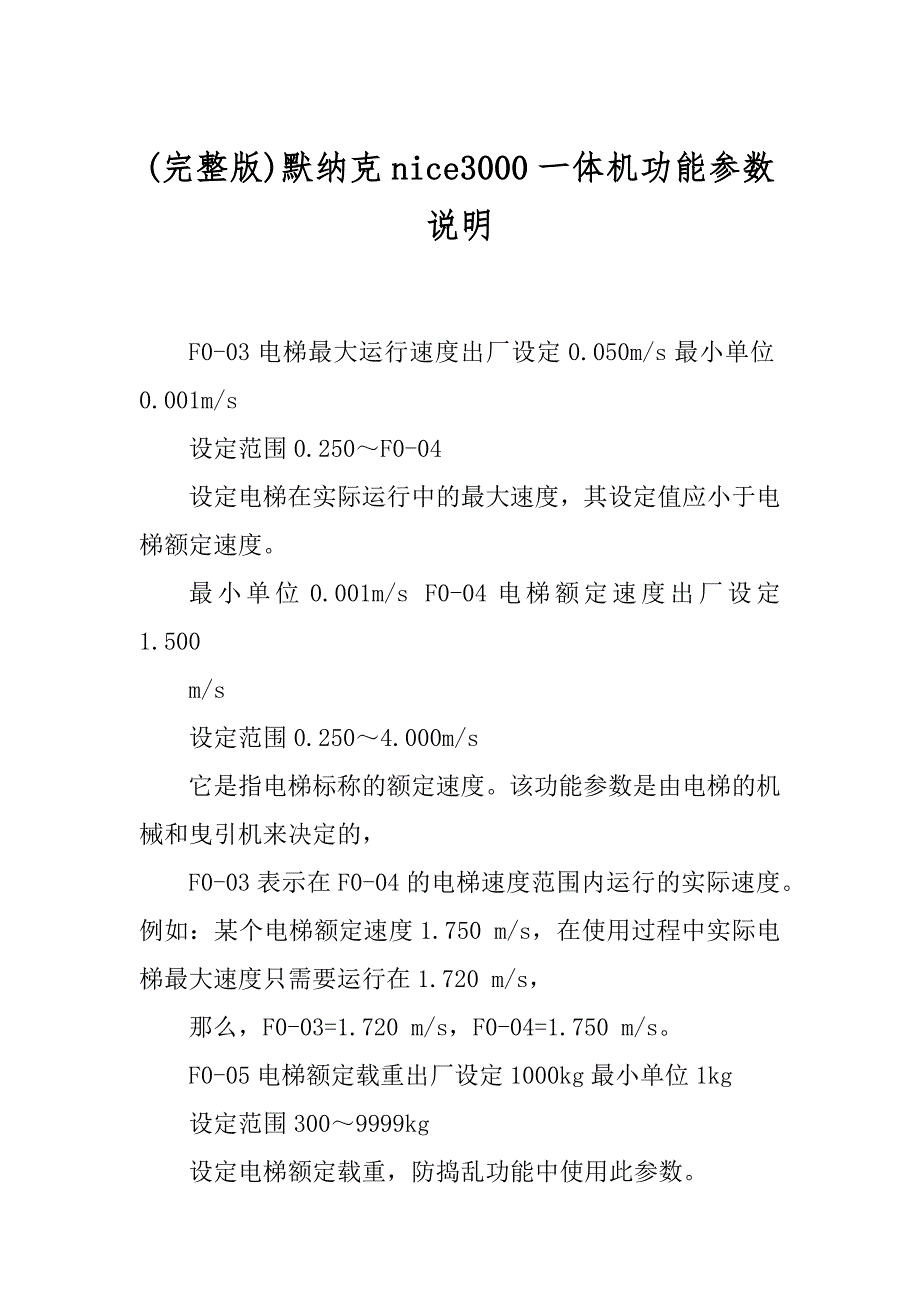

完整版)默纳克nice3000一体机功能参数说明 F0-03电梯最大运行速度出厂设定0.050m/s最小单位0.001m/s 设定范围0.250~F0-04 设定电梯在实际运行中的最大速度,其设定值应小于电梯额定速度 最小单位0.001m/s F0-04电梯额定速度出厂设定 1.500 m/s 设定范围0.250~4.000m/s 它是指电梯标称的额定速度该功能参数是由电梯的机械和曳引机来决定的, F0-03表示在F0-04的电梯速度范围内运行的实际速度例如:某个电梯额定速度1.750 m/s,在使用过程中实际电梯最大速度只需要运行在1.720 m/s, 那么,F0-03=1.720 m/s,F0-04=1.750 m/s F0-05电梯额定载重出厂设定1000kg最小单位1kg 设定范围300~9999kg 设定电梯额定载重,防捣乱功能中使用此参数 F0-06最大频率出厂设定6kHz最小单位0.1kHz 设定范围0.5~16.0kHz 设定系统可输出的最大频率,该频率一定要大于电动机的额定频率。
F0-07载波频率出厂设定6kHz最小单位0.1kHz 设定范围0.5~16.0kHz 载波频率的大小与电机运行时的噪音密切相关载波频率一般设置在6KHz以上时, 就可以实现静音运行建议您在噪音允许范围内,尽量以较低载波频率运行 当载波频率低时,输出电流高次谐波分量增加,电机损耗增加,电机温升增加 当载波频率高时,电机损耗降低,电机温升减小,但系统损耗增加,系统温升增加,干扰增加 调整载波频率对下列性能产生的影响: 载波频率低~高 电机噪音大~小 输出电流波形差~好 电机温升高~低 控制器温升低~高 漏电流小~大 对外辐射干扰小~大 F1组电机参数 功能码名称出厂设定最小单位设定范围 F1-00编码器类型选择110:SIN/COS 1:UVW 对于同步电动机,适配ERN1387型SIN/COS编码器时选择0;适配UVW编码器时选择1,且在选择UVW型编码器时必须保证编码器极对数和电机极对数相同 对于异步电动机,此参数无效 功能码名称出厂设定最小单位设定范围 F1-01额定功率机型确定0.1kW 1.1~75.0kW F1-02额定电压380V1V0~440V F1-03额定电流机型确定0.01A0.00~655.00A F1-04额定频率50.00Hz0.01Hz0.00~99.00Hz F1-05额定转速1460rpm1rpm0~3000rpm 请按照电机的铭牌参数进行设置。
系统具有电机参数自动调谐功能,只有在正确设置电机参数的前提下, 系统才能准确完成参数调谐功能,从而实现优良的矢量控制性能 功能码名称出厂设定最小单位设定范围 F1-06定子电阻(异步机)机型确定0.001Ω0.000~30.000 Ω 初始角度(同步机)机型确定0.1°0~359.9° F1-07转子电阻机机型确定0.001Ω0.000~30.000 Ω F1-08 漏感抗(异步机)机型确定0.01mH0.00~ 300.00mH 接线方式(同步机)机型确定10~15 F1-09互感抗机型确定0.1mH0.1~3000.0mH F1-10空载电流(异步电 机) 机型确定0.010.01~300.00A 编码器信号校验选 择 机型确定010~255 为了保证控制性能,请按系统标准适配电机进行电机配置, 若电机功率与标准适配电机差距过大, 系统的控制性能将可能下降 F1-06参数在应用于不同机型时所代表的含义不同,当应用于异步电机,F1-06为定子电阻;当应用于永磁同步电机时,F1-06为编码器初始角度。
但是,无论是应用于哪种电机,这个参数均可以由NICE3000调谐后产生, 并且用户可以根据实际情况修改 电机自动调谐正常结束后,F1-06~F1-10的设定值自动更新 若编码器为ERN1387型SIN/COS编码器,F1-10参数为编码器信号校验选择,调谐前设为1,调谐结束后应将F1-10改成2 对于异步电机:NICE3000可通过静止调谐或无负载调谐获得以上参数 如果现场无法对电机进行调谐,可以参考同类铭牌参数相同电机的已知参数手工输入 异步机型每次更改电机额定功率F1-01后, 系统将F1-06~F1-10参数值将自动恢复缺省的标准电机参数 对于永磁同步电机:NICE3000可通过带负载调谐或无负载调谐获得F1-06,F1-08的参数 在更改电机额定功率F1-01后,不会更新F1-06~F1-10 对于异步电机F1-10为空载电流(异步电机) 对于同步电机F1-10为编码器信号校验选择(同步电机) 功能码名称出厂设定最小单位设定范围 F1-11自学习选择010、1、2、3 0:无操作。
1:异步机为静止调谐,同步机为带负载调谐 2:电机无负载调谐,需要电机负载完全脱开,电机在调谐过程中会转动, 电机负载也会影响调谐结果 3:井道参数自学习,电梯运行快车前要进行井道参数自学习 提示:进行调谐前,必须正确设置电机额定参数(F1-01-F1-05) 为了防止此参数误操作带来的安全隐患,F1-11设为2进行电机无负载调谐时,须手动打开抱闸▲异步电机调谐 对于异步电动机,F1-11选择1(静止调谐),电机不会运转,无须脱开钢丝绳, 自调谐时能够听到电机的电流声;F1-11选择2(无负载调谐),电机会运转,须要脱开钢丝绳异步电机参数自动调谐步骤如下: 1)首先设定F0-01为0:控制方式选择为操作面板命令通道控制; 2)根据电机铭牌准确设定F1-01、F1-02、F1-03、F1-04、F1-05; 3)如果是电机可和负载完全脱开,则:F1-11请选择2(电机无负载调谐),手动打开抱闸, 然后按键盘面板上RUN键,电机自动运行, 控制器自动测量电机的下列参数: F1-06(定子电阻)、F1-07(转子电阻)、F1-08(漏感抗)、F1-09(互感抗)、 F1-10(空载激磁电流)后,结束对电机的调谐。
如果出现过电流现象,请将F1-10适当增加,但是不要超过20%; 4)如果电机不可和负载完全脱开,则:F1-11请选择1(静止调谐),然后按键盘面板上RUN键,电机自动调谐,控制器依次测量定子电阻、转子电阻和漏感抗3个参数, 并自动计算电机的互感抗和空载电流 图6-1异步电机调谐流程图 ▲永磁同步电机调谐: A)调谐说明 1)永磁同步曳引机第一次运行前必须进行磁极位置辨识,否则不能正常使用 2)同步机一体化控制器采用有传感器的闭环矢量控制方式,须确保F0-00设为1(闭环矢量), 且必须正确连接编码器和PG卡,否则系统将报E20编码器故障,导致电梯无法运行 3)同步机一体化控制器既可通过操作面板控制方式在电机不带负载的情况下完成电机调谐, 也可通过距离控制方式(检修方式)在电机带负载的情况下完成调谐 4)调谐前必须正确设置的参数: 编码器参数设置: F1-00:编码器类型选择 F1-12:编码器每转脉冲数 电机铭牌参数设置: F1-01:电机额定功率 F1-02:电机额定电压 F1-03:电机额定电流 F1-04:电机额定频率 F1-05:电机额定转速 5)为了防止F1-11参数误操作带来的安全隐患,当它设为2进行电机无负载调谐时, 须手动打开抱闸。
6)辨识的结果为F1-06(编码器的初始角度)和F1-08(接线方式),F1-06、F1-08 作为电机控制参考设置,请用户不要更改,否则系统将报E21编码器接线故障,导致电梯无法运行7)在更改了电机接线、更换了编码器或者更改了编码器接线的情况下, 必须再次辨识编码器位置角 同步电机调谐流程图 同步机带负载调谐注意事项: 1)确保电机的UVW动力线分别对应接到变频器的UVW接线端口; 2)确保ERN1387型SIN/COS编码器的AB、CDZ信号分别对应接入PG卡的AB、CDZ端口;UVW型编码器的AB、UVW信号分别对应接入PG卡的AB、UVW端口; 3)调谐前应确保F8-01设为0,否则有可能导致调谐过程中电梯飞车; 4)在保证电机UVW三相动力线接线正确的情况下, 如果调谐仍不成功(现象可能是调谐过程中电机不转动或者突然朝一个方向转动然后停下), 请更换变频器输出动力线任意两根,再重新调谐; 5)带负载调谐过程比较危险,调谐时须确保井道中没有人 B)带负载调谐 1)检查电机动力线及编码器接线, 确认电机的UVW动力线对应接到变频器输出UVW端子上以及编码器的AB、 UVW或CDZ信号正确接到PG卡AB、UVW或CDZ端子上; 2)系统上电后,将检修开关拨到检修位置,确认F0-01设为1(距离控制); 3)正确设置编码器参数: F1-00(0:ERN1387型SIN/COS;1:UVW) F1-12(编码器每转脉冲数)SIN/COS:2048 电机参数: F1-01:电机额定功率 F1-02:电机额定电压 F1-03:电机额定电流 F1-04:电机额定频率 F1-05:电机额定转速 确认F8-01设为0(预转矩无效),若编码器为ERN1387型SIN/COS编码器, 还须将F1-10(编码器信号校验选择)设为1; 4)在小键盘上操作,按PRG进入F2菜单,按UP选1再按SET复位当前故障, 将F1-11设为1(电机带负载调谐),按检修上行或下行按钮,电动机先出现一声明显的电磁声音, 然后按照检修给定的方向运行1圈,直到检测到编码器的原点信号,当操作面板不再显示TUNE时,电机调谐完成。
此后系统将禁止运行8秒钟,用于存储参数 调谐3次以上,比较所得到的F1-06编码器初始角度,误差应当在±5度范围内,F1-08结果应一致;5)调谐完成后,若编码器为ERN1387型SIN/COS编码器,须将F1-10(编码器信号校验选择)设为2 检修试运行,观察电流是否。
