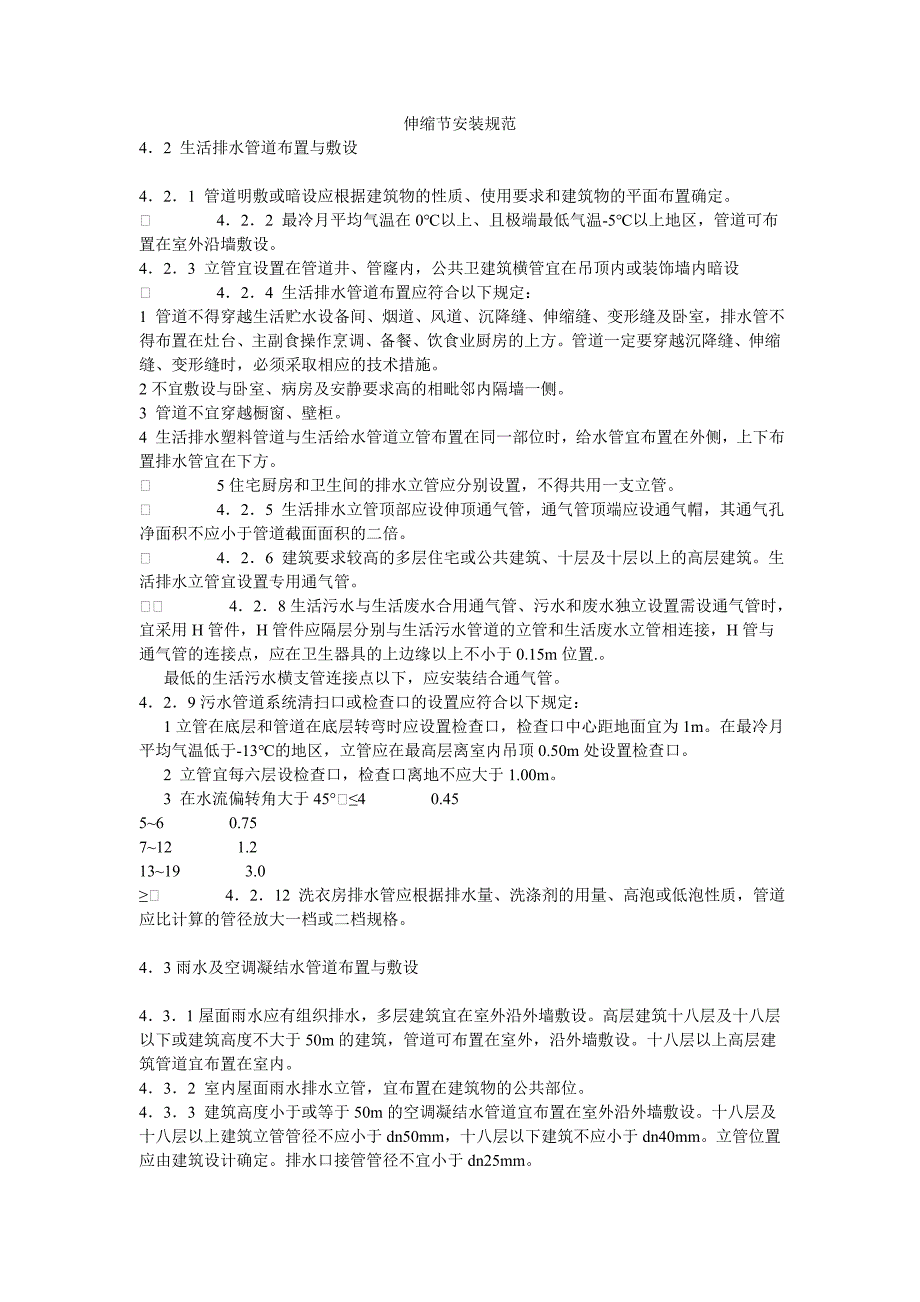

伸缩节安装规范4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定n 4．2．2 最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设n 4．2．4 生活排水管道布置应符合以下规定：1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方管道一定要穿越沉降缝、伸缩缝、变形缝时，必须采取相应的技术措施2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧3 管道不宜穿越橱窗、壁柜4 生活排水塑料管道与生活给水管道立管布置在同一部位时，给水管宜布置在外侧，上下布置排水管宜在下方n 5住宅厨房和卫生间的排水立管应分别设置，不得共用一支立管n 4．2．5 生活排水立管顶部应设伸顶通气管，通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍n 4．2．6 建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。
生活排水立管宜设置专用通气管nn 4．2．8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采用H管件，H管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H管与通气管的连接点，应在卫生器具的上边缘以上不小于0.15m位置. 最低的生活污水横支管连接点以下，应安装结合通气管4．2．9污水管道系统清扫口或检查口的设置应符合以下规定： 1立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为1m在最冷月平均气温低于-13℃的地区，立管应在最高层离室内吊顶0.50m处设置检查口 2 立管宜每六层设检查口，检查口离地不应大于1.00m 3 在水流偏转角大于45°n≤4 0.455~6 0.757~12 1.213~19 3.0≥n 4．2．12 洗衣房排水管应根据排水量、洗涤剂的用量、高泡或低泡性质，管道应比计算的管径放大一档或二档规格4．3雨水及空调凝结水管道布置与敷设4．3．1屋面雨水应有组织排水，多层建筑宜在室外沿外墙敷设高层建筑十八层及十八层以下或建筑高度不大于50m的建筑，管道可布置在室外，沿外墙敷设。
十八层以上高层建筑管道宜布置在室内4．3．2 室内屋面雨水排水立管，宜布置在建筑物的公共部位4．3．3 建筑高度小于或等于50m的空调凝结水管道宜布置在室外沿外墙敷设十八层及十八层以上建筑立管管径不应小于dn50mm，十八层以下建筑不应小于dn40mm立管位置应由建筑设计确定排水口接管管径不宜小于dn25mm4．3．4 高层建筑、工业厂房悬吊管，管道布置在室内的屋面水排水管，当采用硬聚氯乙烯材质时，应选用S系列不大于11.4的管材和相应承压能力的管件十层和十层以下建筑、多层工业厂房可采用《建筑排水用硬聚氯乙烯（PVC—U）管材》，系统应采用橡胶密封圈连接4．3．5室外沿外墙敷设的硬聚氯乙烯雨落水管、空调凝结水排水管的基本色彩宜是白色、棕色及黑色等立面要求高的公共建筑、高级公寓等，其他色彩应满足建筑师要求沿海地区及有腐蚀性环境，管卡及外露的金属件宜采用0Cr18Ni9（SUS304）不锈钢材料制作件n 4．3．6 屋面雨水立管进水应采用有通气设施的重力式雨水斗，雨水斗应与建筑物结构牢固固定外墙敷设的雨落水管顶部进水应设落水斗，落水斗面宜有防鸟筑窝巢的设施4．3．7 屋面雨水进水口不宜少于二个，同一区域，应在不同部位应设置相同雨水斗。
4．3．8建筑的阳台排水，应单独设置管道系统，不得与屋面雨水管道合用一支立管4．3．9 敷设在室外雨落水管的雨水、空调凝结水排水，应排入室外明沟或散水坡，泄水口高度由当地的气候和环境条件确定 4．4 管道温度变形与伸缩节4．4．1 管道受环境或水温度变化，产生的纵向变形量应按以下公式进行计算： △L=L•α•△△L——管道伸缩量 （m）； L—— 管道长度 （m）；α——线膨胀系数 （1/℃△t——管道安装时环境温度与当地最高或最低的环境温度之差；热排水管道为排放水最高和最低水温之差（℃—1）式中：v—— 流速 （m/s）； n——管材的粗糙系数，塑料管为0.009； R——水力半径 （m）； I———2）Q = v •—3）式中：Q——流量 （m3/s）； A——n—75 3.0 —90 3.8 —110 5.4 10.0160 12.0 28.0n 4．5．6 dn110mm硬聚氯乙烯（PVC——U）内螺旋单立管系统的最大排水能力 排 水 立 管（dn） 排 水 能 力（l/s） 普通内螺旋单立管系统 特殊内螺旋单立管系统110 5.0 7．5nn——2 雨水排水立管 110 ——3 重力排水悬吊管 110 0.0054 室内埋地排水管 75 0.005 n 4．5．9 建筑物内不同使用条件、卫生器具等，其最小管径规定如下：1 大便器排水管不得小于100mm； 2 建筑物最小排出管不得小于50mm； 3 多层住宅的厨房间排水立管不宜小于75mm；4 公共食堂厨房间内横管，应比计算管径大一号规格，且最小管径不得小于110mm；5 医院污物洗涤盆（池）和污水分盆（池）的排水横管，不得小于75mm；6小便槽或连接3个及其个以上的小便器，其污水支管的管径不宜小于110mm；7 公共浴池的泄水管管径宜采用110mm。
4．5．10屋面雨水排水的悬吊管应按非满流设计，其充满度不宜大于0.8，管内流速不宜小于0.75m/s4．5．11高层建筑屋面排水立管、悬吊管应牢固地固定在建筑的承重结构上4．5．12屋面雨水斗组合件底部应埋设在结构层内，上部应与屋面防水层同时施工5管 道 施 工5．1 一 般 规 定5．1．1 管道安装工程施工应具备以下条件： 1设计及其他技术文件齐全，并通过会审 2 设计已经过技术交底，施工组织设计或施工方案，已经批准 3 施工需要的各种材料，已通过检查，施工力量和机具已准备就绪，能确保正常施工，且能符合工程质量要求 4施工单位应具相应的资质5．1．2 各类管道在安装前，管材、管件表面质量应再作一次检查，发现管端有裂口、凹陷、严重刻痕不得在工程中使用应检查胶粘剂、橡胶件质量且应有合格证，产品应由管材生产企业配套5．1．3现场应具有必要的管道施工技术标准、健全的质量管理体系和工程质量检验制度，实现施工全过程质量控制安装人员应了解各类管道材料的一般性能，掌握操作要点和安全生产规定，必要时应经考核持证上岗，不得盲目施工5．1．4 管材、管件堆放或贮存场地与安装现场，温度较大差别时，应在现场放置一定时间，待材料表面温度接近于施工环境温度时，方可安装。
5．1．5 立管穿过楼板、应配合土建预留孔洞，孔洞应比管外径大60~100mm，每层孔洞应顺通横管穿过混凝土墙体应预埋套管，套管宜采用硬聚氯乙烯材料，套管内径应比管外径大30~50mm穿过地下室外外墙板当采用金属套管时，套管管口及管内不得有棱角、毛剌套管长度应取完成面墙体的厚度5．1．6 管道安装时应将印刷在管道表面的产品信息，置于外侧的醒目位置5．1．7 管道应按设计规定设检查口或清扫口，检查口位置和朝向应便于管道检修和维护，立管检查口中心离地为1.00m当立管设置在管窿内时，在检查口位置宜采用耐腐蚀性材料制作的检修门当检查口设置在吊顶内时，宜采用与吊顶材料相同的检修门5．1．8 室内雨、污水立管管壁离墙宜为20~50mm，室外沿墙敷设的雨污水管、空调凝结水管壁离墙不宜大于20mm5．1．9管道穿过楼板，环形部分缝隙的填补应按以下规定和程序进行施工： 1 管道在穿过楼板部位，应结合楼面防渗漏水措施的施工，形成固定支承 2 缝隙的底部应支模，模板的表面应紧贴板底环形部分的缝隙应采用标号不小于C20细石混凝土分二次填实，第一次为板厚度的2/3，待混凝土强度达到50%后，再填实其余的1/3厚度。
3 地面面层施工时，在管道周围应砌筑厚度为15~20mm、宽度为40~50mm的环形阻水圈5．1．10 管道穿过屋面部位应按以下规定进行施工：1 应预埋套管，套管长度应高于屋面结构完成面150~200mm2套管周围应在屋面找平层施工时设锥形阻水圈3管道与套管间的环形空隙应采用防水胶泥嵌实4 屋面防水层施工时，防水层应高出锥形阻水圈与套管周边相贴5．1．11 管道穿过地下室外墙套管的环形空间中间，应采用防水胶泥填实，宽度不宜小于墙体厚度的1/3，墙体的内外二侧用M15~20水泥砂浆嵌实填平5．1．12由立管转为横管和排出管应按设计要求，设45°斜三通或90°大弯管件，大弯管件宜带底座，采用无底座管件底部设置支墩或支座5．1．13按设计要求设置伸缩节，粘接连接污水立管和横管的直线管段，每隔4m应设置伸缩节室内雨水立管当采用弹性密封圈连接、楼板为固定支承时，可不设伸缩节横管采用粘接连接管道的伸缩节，应采用承压式伸缩节，承压能力不得小于0.08MPa管道插入伸缩节内应预留的管道伸缩余量，夏季为5~10mm，冬季为15~20mm5．1．14 横管采用弹性密封圈连接管道在转弯位置，迎水流方向应设防推脱设施。
5．1．15室外敷设圆形雨落水管连接当采用直接管件时，直接管件的下口应采用粘接，上口应采用插入式连接，且不得加橡胶圈或胶粘剂5．1．16 高层建筑管道系统根据设计要求，在火势贯穿部位，应设阻火圈，立管的阻火圈应设在楼板的下方，横管穿过防火分区时，应在防火隔墙的二边均设阻火圈，其圆形板面层应紧贴板底或墙体，用膨胀螺栓固定5．1．17横管的坡度应根据设计规定进行安装及施工管道坡度当设计无要求时，应取0.0265．2管道连接5．2．1 各类管道采用的连接方式应符合设计规定5．2．2 塑料排水管与铸铁排水管连接，宜采用专用配件，当采用水泥捻口时，可先将塑料管的插入部分表面用砂纸打毛，对聚氯乙烯管可涂胶粘剂洒上干黄砂，插入铸铁管的承口内，再用油麻丝均匀填实后，用水泥砂浆捻口5．2．3 塑料管与钢管、排水栓连接应采用专用配件5．2．4 管道伸缩节和弹性密封圈连接的立管及横管，当敷设在管窿内及装饰墙内时，应采用抗老化性能优良的橡胶件，热排水管橡胶件应采用三元乙丙（EPDM）或丁腈橡胶（NBR）5．2．5 管材与管件采用承插粘接连接，宜按以下程序进行操。
