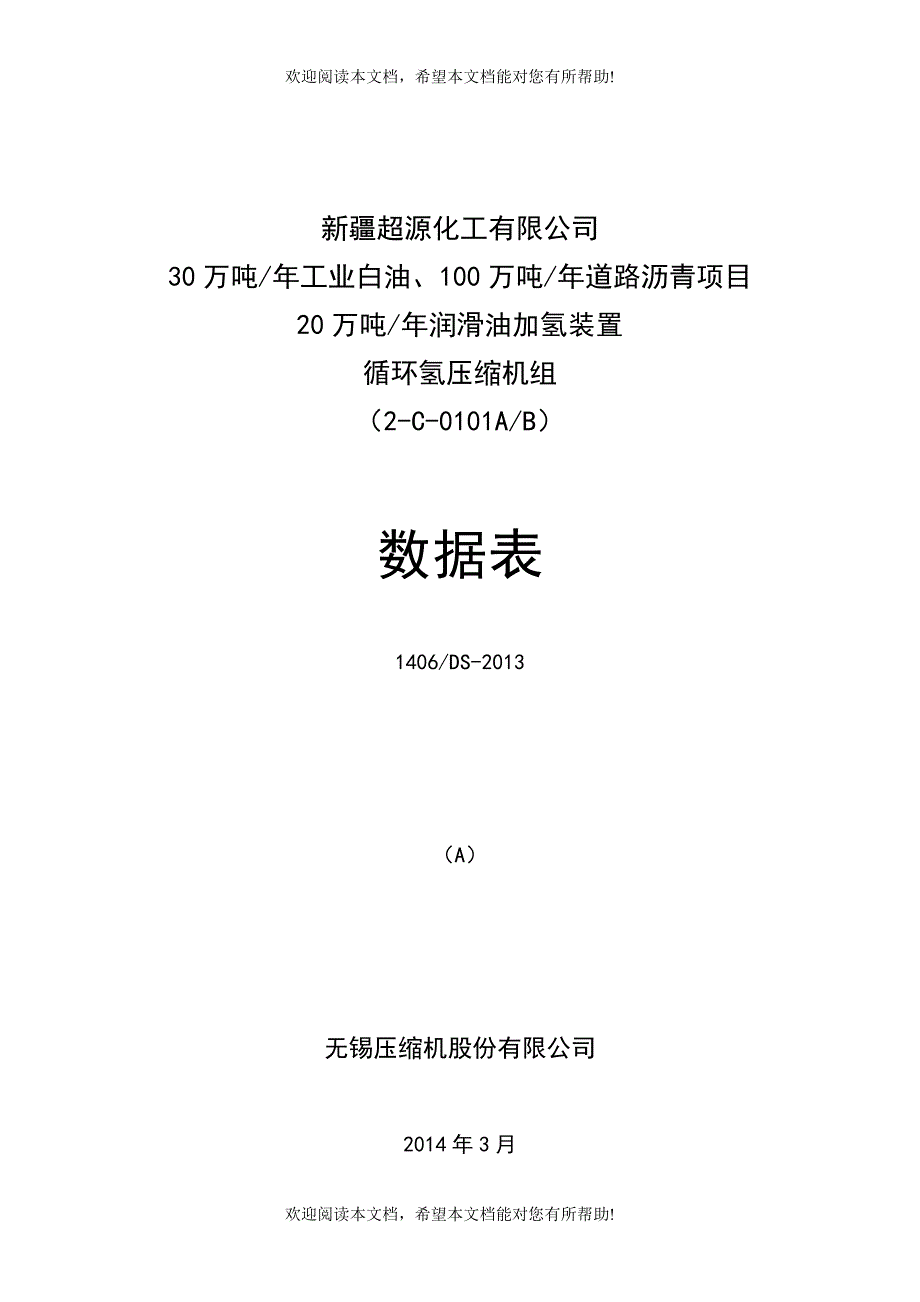

欢迎阅读本文档，希望本文档能对您有所帮助!新疆超源化工有限公司30万吨/年工业白油、100万吨/年道路沥青项目20万吨/年润滑油加氢装置循环氢压缩机组（2-C-0101A/B）数据表1406/DS-2013（A）无锡压缩机股份有限公司2014年3月 欢迎阅读本文档，希望本文档能对您有所帮助!压缩机台数：2驱动电机型式：增安型三相同步压缩机行程：279.4mm压缩机设备编号：2-C-0101 A/B驱动电机型号：TAW1000-16/2150压缩机转速：375r/min压缩机型式：二列一级无油润滑驱动机转速：375r/min压缩机制造厂：型号：DW-11.51/( 169-193)-X驱动机功率：1000kW无锡压缩机股份有限公司○买方填写项目 □制造厂报价时填写项目 □○根据需要由制造厂或买方填写单机额定运行工况○工况额定初期末期氮气硫化○压缩级数11111○压缩气体循环氢循环氢循环氢氮气○分子量3.343.343.84283.98○相对湿度 %进口条件○压力(缓冲罐入口) MPa(a)16.99616.99616.9960.89616.996□○压力(气缸法兰处) MPa(a)16.8116.8116.820.88316.82○温度 ℃5050502650○Cp/Cv(Ks)1.3861.3861.3791.41.385□压缩性系数 Zs1.1081.1081.1120.9991.11出口条件○压力(在缓冲罐出口) MPa(a) 19.39618.89619.2961.618.096□○压力(气缸法兰处) MPa(a) 19.5819.0819.481.6118.27□○Cp/Cv(Kd) 1.3861.3861.3791.41.385□ 绝热温度 ℃6462638258□ 预期温度 ℃6967688763□ 压缩性系数 Zd 1.1241.1211.1281.0021.119所流需量○重量流量(湿) kg/h ○Nm3/h 98000制流造量厂和额功定率 □○重量流量(湿) kg/h□○入口状态流量(气缸法兰处) m3/h□○mn3/h (760mmHg,0℃)1050311057691049735838106409□ 功率 kW/级 □总的压缩机轴功率 kW672564654157386保 证 点√备注：制造厂所需流量为所需额定流量除以0.97；氮气工况的流量为按压缩机能力复算值。
编制杨娟校对董秋江审核何清萍会签●现场条件环境条件：压缩机位置海拔 438 m ，气压 95.8 kPa（a）●室内 ●有采暖 ○无采暖环境温度： 最低 -42 ℃ 最高 48 ℃○室外 ○无遮棚 ○有遮棚相对湿度 月均最小 %，月均最大 %●要求防冻电气区域分类： C 级、 T3 组、 2 区○异常条件 ●尘埃 ○烟雾 ●风沙额定操作条件的气体分析（体积百分数%）项目额定工况或变工况额定工况正常初期正常末期氮气备 注分子量空气28.966氧气O232.000氮气N228.016100水蒸气H2O18.0160.070.070.07一氧化碳CO28.010二氧化碳CO244.010硫化氢H2S34.0760.070.070.06氢气H22.07694.7594.7592.76甲烷CH416.0423.113.114.05乙烷C2H630.0680.730.731.41乙烯C2H428.052丙烷C3H844.0940.750.750.97丙烯C3H642.076异丁烷I-C4H1058.1200.250.250.35正丁烷n-C4H1058.1200.110.110.17异戊烷I-C5H1272.146正戊烷n-C5H1272.146己烷及更重组分0.160.160.16氨气NH317.031氯化氢HCL36.461氯气CL270.914氯化物H2S+NH3□计算的分子量3.343.343.8428□Cp/Cv(Ks)1.3861.3861.3791.4注：即使是压缩气体中仅有微量水气，也必须在表中列出。
满负荷工况的气缸数据■ 用途额定工况■ 级数 一级■ 进口压力（气缸法兰处） MPa(abs)16.81■ 出口压力（气缸法兰处） MPa(abs)19.58■ 每级气缸数2■ 单作用或双作用 (SA/DA)DA■ 气缸润滑方式无油润滑设计，少油润滑操作■ 内径 mm218■ 行程 mm280■ 转速 r/min375■ 活塞速度 m/s3.5■ 气缸套，有/无有■ 缸套公称厚度 mm16□ 活塞排量 m3/min 14.35■ 气缸设计余隙，平均 % 24.8■ 容积效率，平均 %89.9■ 阀，进口/出口，每气缸具有的数量2/2■ 阀类型网状阀□ 阀片升程，进口/出口■ 活塞杆直径 mm88.9■ 活塞杆最大允许连续负荷kN（压）390■ 活塞杆最大允许连续负荷kN（拉）390■ 计算的活塞杆气体负荷 kN（压）211.2■ 计算的活塞杆气体负荷 kN（拉）18.06■ 活塞杆综合负荷 kN（压）310.64■ 活塞杆综合负荷 kN（拉）100.83■ 活塞杆反向角（最小在十字头销处）63■ 往复件重量（活塞，活塞杆，螺母）kg631.7■ 最高允许工作压力 MPa(g)31.85■ 最高允许工作温度 ℃150■ 水压试验压力 MPa(g)28.95■ 氦气试验压力 MPa(g)21.23■ 进口法兰，尺寸/压力等级: DN/Class150/1500 密封面RJ■出口法兰，尺寸/等级: DN/Class150/1500 密封面RJ在以上给定进口压力下出口安全阀设定值■推荐的设定值 MPa（g）20.85■活塞杆气体负荷 kN（压）262.81■活塞杆气体负荷 kN（拉）24.97■活塞杆综合负荷 kN（压）352.97■活塞杆综合负荷 kN（拉）124.49■活塞杆反向角（最小在十字头销处）75■设定的气体压力下压缩机轴功率 kW950 部分负荷运行工况流量控制由： ●制造厂的流量控制 ●买方用旁路 ○二者用于 ●部分负荷工况 ●仅起动 ○二者使用余隙容积 ○固定余隙容积 ○可变余隙容积 ○手动 ○手控气动 ○自动吸气阀卸荷器 ●指式 ○塞式 ○其它 ●气动卸荷 ○气动加荷/（故障安全） 流量控制分档●用途□●级数●容积流量 %（基于制造厂容积流量）25%50%75%○重量流量 kg/h。
