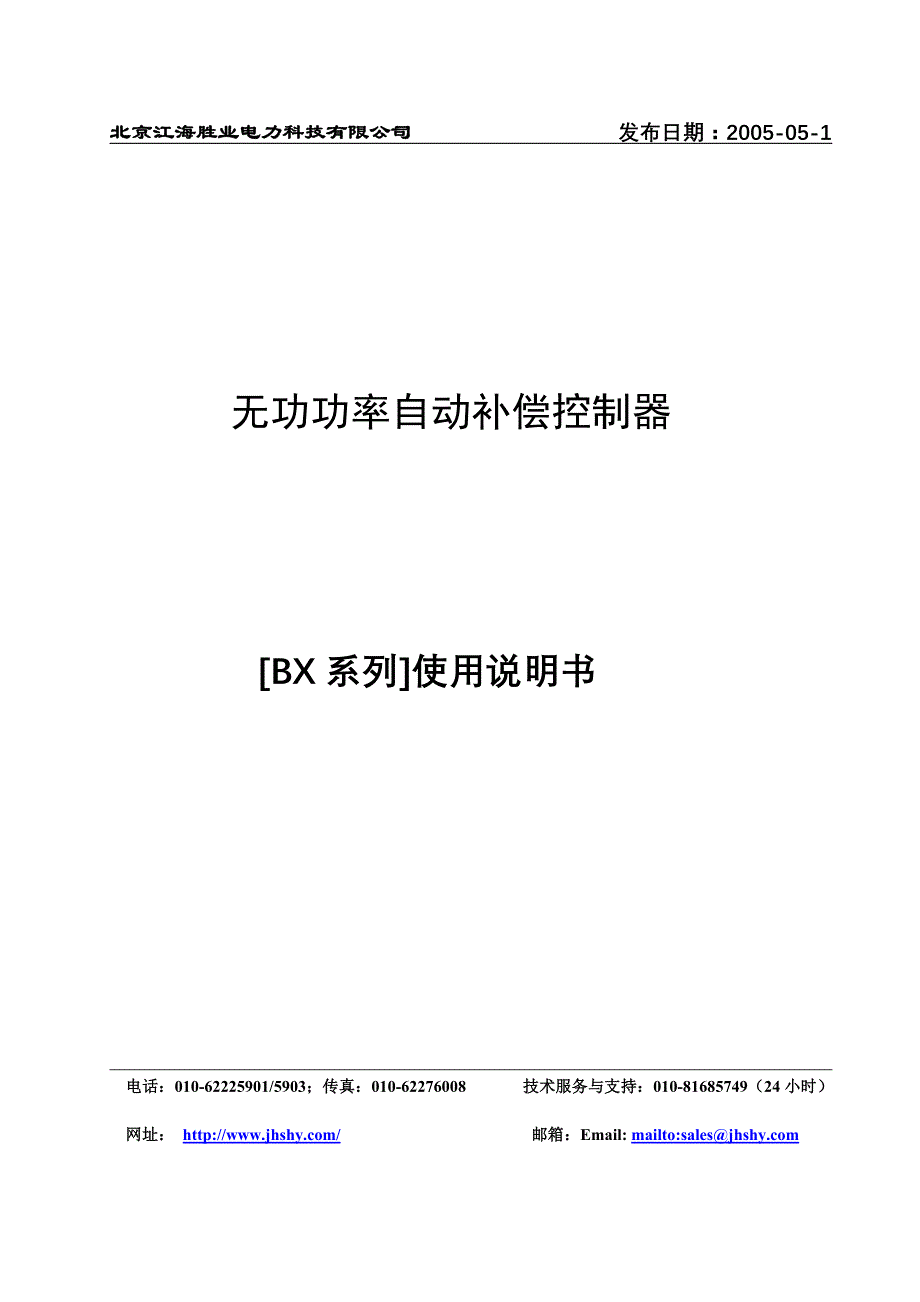

北京江海胜业电力科技有限公司 发布日期：2005-05-1 无功功率自动补偿控制器[BX系列]使用说明书 ：010-62225901/5903；：010-62276008 技术服务与支持：010-81685749（24小时） 网址： 邮箱：Email: mailto:sales@ 地址：北京市海淀区西直门北大街45号时代之光名苑2号楼202 邮编：100044引 言北京江海胜业电力科技有限公司谨向购买本公司电气产品的新老客户表示最诚挚的谢意！并祝你们事业发达！飞速发展！BX系列低压配电网无功功率自动补偿控制器是由北京江海胜业电力科技有限公司会同国内著名控制器生产企业及无功功率补偿装置生产企业联合设计、开发的全新一代产品，已于最近投放市场主要适用于低压配电屏（箱、柜）、箱式变电站等各种无功功率补偿系统中。
BX系列控制器由于新增无功容量任意分组自动组合（即智能编码），谐波检测、保护的功能，使现今无功功率补偿（滤波）方案需要更大的补偿容量时，具有更高的补偿精度（即更小的补偿级差）和最少的回路数与投切次数，并实现比传统方式更好的无功功率补偿（滤波）效果、更高的运行可靠性的期望成为可能尤其是当需要补偿的无功容量大于300（最大800）kvar时，BX系列控制器则是首选，或者是唯一的选择！BX系列控制器由于其独特的功能配置，使其具有较高的性价比或者说该系列产品具有中、高档机型的功能，低档机型的经济价位您在使用BX系列产品之前，请仔细阅读本《使用说明书》，将能为您正确、安全的安装、使用、维护本产品提供全面的帮助您可以在任何时间、任何地点来或咨询本产品的有关信息 您的满意！-------我们的追求！！北京江海胜业电力科技有限公司本公司保留对该说明书的修改权和解释权书中内容如有变更，恕不另行通知目 录一 安全提示 1.二 功能特点 1.三 使用条件 2.四 技术参数 2.五 型号说明 3.六 安装接线 4.七 面板功能 6.八 接 线 图 6.九 调 试 7十 系统故障的排除 8 .十一 附件：124编码说明 9一、安全提示本产品在安装、接线及调试时应按照本《使用说明书》所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请及时与产品供货商联系，也可直接与本公司的技术服务与支持部门联系二、功能特点● 全数字化设计，人机界面采用大屏幕LCD中文液晶显示器● 秉承以人为本的设计理念，模块化组装，外表流线设计● 可实时显示电网功率因数、电压、电流、有功功率、无功功率、电压总畸变率、频率等电参数● 设置参数中文提示，数字输入● 控制程序支持循环（等容）/编码（倍容—等差、等比）两种投切方式● 取样物理量为无功功率，补偿精度高，并可避免发生震荡投切现象● 具有谐波检测、保护功能（灵敏度可预置）● 具有过电压和欠电压保护功能● 具有失电保护功能（保证数据不丢失）● 具有自动运行/手动运行两种工作方式● 具有静态补偿/动态补偿两种输出控制模式三、使用条件● 海拔高度不超过2500米（特殊要求可协商定货）● 环境温度：-25℃~+70℃● 空气湿度：在40℃时不超过90%● 周围环境无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在● 安装地点无剧烈振动，无雨雪侵蚀● 电压波动范围不大于20%四、技术条件● 基本参数测量系统： 三相测量电压： 400V 50Hz测量电流： ≤ 5A 50Hz电流输入阻抗： ＜ 0.1Ω额定工作电压： 220Vac 20% 50Hz控制方式： 自动寻优（编码）投切/循环投切输出触点容量： 动态 12Vdc 40mA/支路 静态 220Vac 5A/支路控制灵敏度： 150mA显示功率因数： 滞后0.01--超前0.01防护等级： 外壳 IP40净重： 约0.85kg● 控制器整定值及可调范围电流互感器变比：50/5~3000/5过压保护： 400V~480V 步长2V目标功率因数： 0.90~1.00 步长0.01欠压保护： ＜ 300V投入门限： 1.2Qc（内定）切除门限： 超过目标功率因数电容器容值： 1~99kvar/组投切延时： 动态：0.1S—5S 步长0.1S 静态：10S—100S 步长10S五、型号说明例1：JS-JKWBX-6A 表示：取样物理量为无功功率、编码投切、具有谐波保护功能、六路输出、控制接触器方式的控制器。
例2：JS-JKWBX-6B 表示：取样物理量为无功功率、编码投切、具有谐波保护功能、六路输出、控制可控硅方式的控制器例3：JS-JKW-10A 表示：取样物理量为无功功率、循环投切、无谐波保护功能、十路输出、控制接触器方式的控制器例4：JS-JKWFX-10B 表示：取样物理量为无功功率、分相投切、具有谐波保护功能、十路输出、控制可控硅方式的控制器六、安装接线● 安装：将控制器左右两侧固定附件自攻螺丝拧出，退出固定附件，将控制器装在屏（柜）上，再将固定附件从控制器两侧导轨推进，拧紧自攻螺丝，即把控制器固定在屏（柜）上开孔尺寸：113mm113mm 嵌入深度：118mm● 端子接线图：● 端子说明：端子序号状态说 明备 注1、2输入取样电流互感器输入取自主屏A相3、5输入取样电压输入 400V取自主屏B、C相4、6//空端子7、8输入工作电源输入交流220V9输入接触器电源总线接火线10~21输出第一组至第十二组输出控制端控制接触器方式端子序号状态说明备注9输出+12V电源输出接TSC模块+12V端10~21输出第一组至第十二组输出控制端接TSC模块K端控制可控硅方式七、面板功能八、接线图图1 控制可控硅方式P如接触器线圈为380V，P点接B相如接触器线圈为220V，P点接N图2 控制接触器方式九、调试一、菜单参数设定本机在出厂时已设定好各控制参数，如需改变按以下步骤重新设定：1. 按键，设置菜单弹出，菜单指示符指示电流变比项。
右侧显示电流变比， 如为1000，表示1000/5互感器，操作键即可修改2. 按键，菜单指示符指示延时时间项右侧显示投切延时时间，如为20表示20S，操作键即可修改3. 按键，菜单指示符指示目标COSφ项右侧显示目标功率因数值，操作键即可修改4. 按键，菜单指示符指示过压设定项右侧显示过压设定保护值，如420表示420V，操作键即可修改5. 按键，菜单指示符指示电容预置项右侧显示C10表示第一组电容值为10kvar，操作键即可修改电容容值再次操作键，右侧显示L12，表示12路输出，操作键即可修改控制器输出路数再次操作键，右侧显示B3表示1:2:4编码投切方式(本机设定为1：2：4：4：4：4六路)，不能修改（其它编码需在出厂前设定）再次操作键右测显示H表示谐波电压设置值，操作键即可修改控制器谐波参数6. 按键，退出参数设定菜单说明： 进入菜单设置后，不操作任意键，15秒自动退出二、手动控制控制器LCD显示左下角显示手动表示控制器工作在手动投切状态，显示自动表示控制器工作在自动投切状态，如需更改工作方式，按按键切换三、电参数显示控制器LCD显示屏可显示第一屏COSφ、电压、电流；第二屏无功功率、有功功率，电参数两屏的切换，在自动运行状态时，操作键即可切换。
十、系统故障的排除因一些可能出现的接线错误，会造成整个电容补偿系统，不能正常工作，现将较多出现的故障现象及检查排除方法分述如下：1. 控制器LCD显示器中COSφ显示“1.000”，电流显示为0000A，应做以下判断：主屏取样电流互感器二次电流小于150mA时，控制器闭锁是正常的，如电流互感器二次电流大于150mA，可能是取样电流回路没有连通，或并联了其它仪表，应改为串联2. 随着补偿电容的投入，控制器显示COSφ值变化不正常，应检查取样电流信号与取样电压信号的相位，取样电流与取样电压不能同相，当取样电流为A相，取样电压应为B、C相3. 随着补偿电容的投入，控制器上COSφ指示几乎不变化，出现这种现象，应移取样电流互感器，使取样电流=负载电流+电容电流4. 不便判断问题出在控制还是出在外接线路时，可换一台控制器，如出现相同的故障现象，请您务必按以上提示检查外接线路十一、附件（124编码说明） 1. 电容器容量设置（以六路输出为例） 第一路电容器的容量设置为1；第二路电容器的容量设置为2，即第一路电容器容量的二倍；第三路电容器的容量设置为4，即第一路电容器容量的四倍；第四路---第六路电容器的容量同第三路。
2. 电容器投切 控制器计算出电网中所缺无功功率后与补偿电容器设置容量值相比较,投入电容器时：如果够1就投1，够2就投2，够4就投4（一次投入到补偿量），如果等于3或大于4就。
