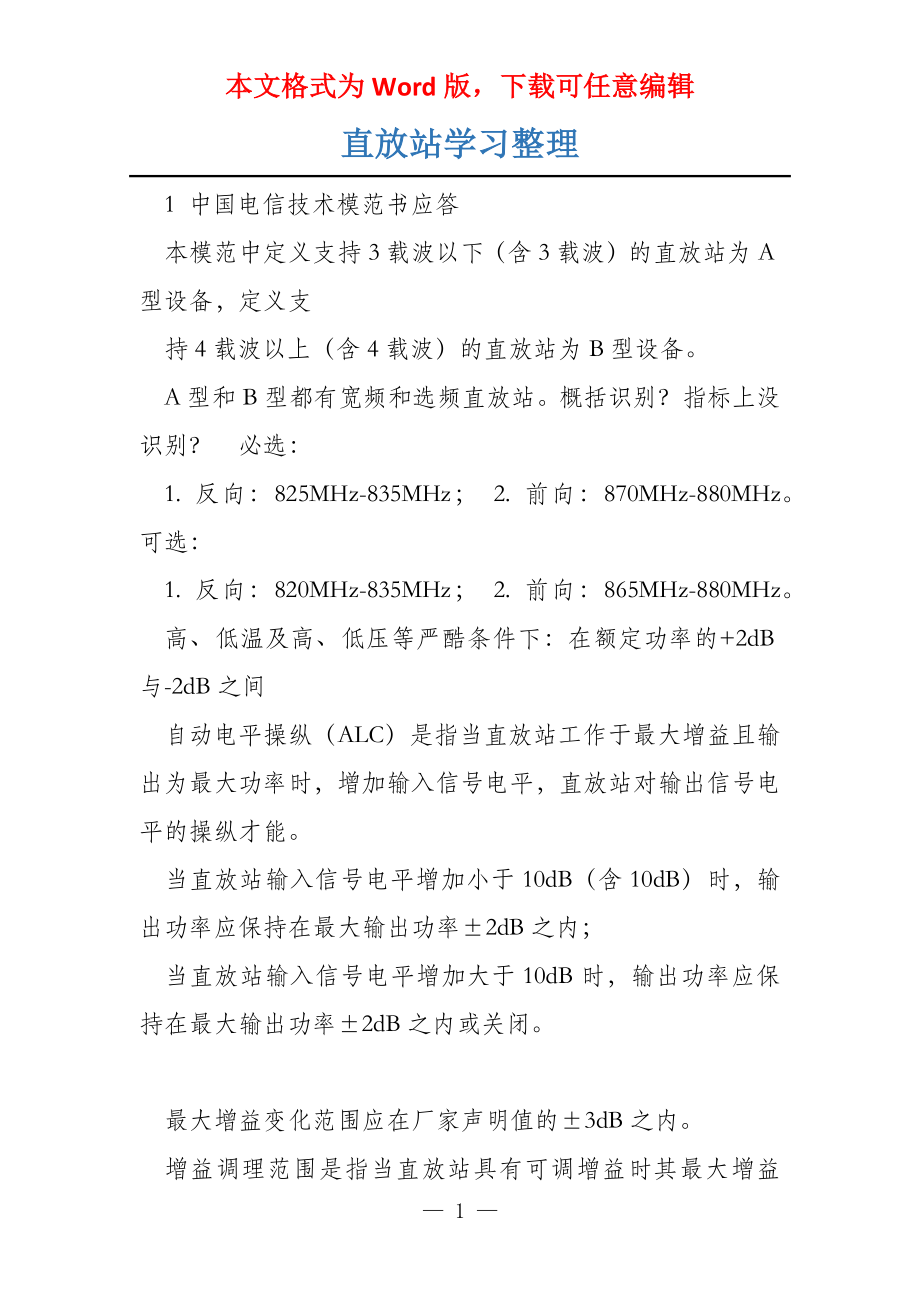

本文格式为Word版，下载可任意编辑直放站学习整理 1 中国电信技术模范书应答 本模范中定义支持3载波以下（含3载波）的直放站为A型设备，定义支 持4载波以上（含4载波）的直放站为B型设备 A型和B型都有宽频和选频直放站概括识别？指标上没识别？ 必选： 1. 反向：825MHz-835MHz； 2. 前向：870MHz-880MHz 可选： 1. 反向：820MHz-835MHz； 2. 前向：865MHz-880MHz 高、低温及高、低压等严酷条件下：在额定功率的+2dB与-2dB之间 自动电平操纵（ALC）是指当直放站工作于最大增益且输出为最大功率时，增加输入信号电平，直放站对输出信号电平的操纵才能 当直放站输入信号电平增加小于10dB（含10dB）时，输出功率应保持在最大输出功率±2dB之内； 当直放站输入信号电平增加大于10dB时，输出功率应保持在最大输出功率±2dB之内或关闭 最大增益变化范围应在厂家声明值的±3dB之内 增益调理范围是指当直放站具有可调增益时其最大增益与最小增益的差值对室外型直放站，应≥25dB；对室内型直放站，应符合厂家声明值。
投标人本次投标供给的直放站产品增压调理范围为：≥30dB 带内波动是指直放站有效工作频带内或信道内最大和最小电平的差值有效工作带内波动≤3dB（峰峰值）对于选频型设备，同时要求得志每信道内波动≤2dB（峰峰值） 频率误差应小于等于输入频率±0.05ppm； 频率步进值为30kHz，适用于具有频率设置功能的直放站类型 时延：宽带直放站≤1.5μs；（对于有中频滤波处理的宽带直放站依照选频直放站的指标要求） 选频直放站≤5.0μs； 光纤直放站≤5.0μs； 无线移频直放站≤10.0μs 噪声系数是指直放站在工作频带范围内，正常工作时输入信噪比与输出信噪比的差值 室外笼罩用直放站：上行：≤5dB，下行：≤5dB（最大增益时），≤10dB（最小增益时） 室内笼罩用直放站：上行：≤6dB，下行：≤6dB（最大增益时），≤10dB（最小增益时） 对于和基站以有线直接耦合方式的直放站、干线放大器，前向噪声系数不作要求 上行噪声系数理应在最大增益和最小增益下均能得志指标要求 测试工程 每信道 指标要求 前向 偏离cdma指配频率≥1.98MHz: ≤-44dBc或≤-17dBm/30kHz 偏离工作频段边缘≥2.5MHz: 每频段 ≤-40dBc或≤-13dBm/30kHz 偏离工作频段边缘≥10MHz: ≤-60dBc或≤-33dBm/30kHz 反向 偏离cdma指配频率≥1.98MHz: ≤-38dBc或≤-13dBm/30kHz 偏离工作频段边缘≥2.5MHz: ≤-40dBc或≤-13dBm/30kHz 偏离工作频段边缘≥10MHz: ≤-60dBc或≤-33dBm/30kHz （针对选频设备） 带外抑制 （针对选带设备） 注：对于与基站通过有线直接耦合方式的直放站和干线放大器前向链路不做要求。
杂散辐射是指带外的由谐波辐射、寄生辐射、互调产物及频率转移产物等产生的非期望辐射 测试工程 工作频带内 指标要求 ≤-15dBm/30kHz 9-150kHz:-36dBm/1kHz 150kHz-30MHz:-36dBm/10kHz 杂散 放射 工作频带外 （偏离工作频带边缘2.5MHz之外） 30MHz-1GHz:-36dBm/100kHz （不包含806-821MHz、885-915MHz和930-960MHz频段） 1-12.75GHz:-30dBm/1MHz （不包含1.71-1.92GHz和3.4-3.53GHz频段） 885-915MHz:-67dBm/100kHz（有效值） 806-821MHz:-67dBm/100kHz （有效值）930-960MHz:-47dBm/100kHz（峰值） 1.71-1.92GHz:-47dBm/100kHz（峰值） 3.4-3.53GHz:-47dBm/100kHz（峰值） 放射工作频带两边各加上1.0MHz外的杂散放射 Note1：支持821MHz-835MHz/866MHz-880MHz工作频段设备不要求 -22dBm/100kHz（有效值） Note1 输出互调是指在直放站输出端口输入一个比期望信号电平低30dB的 cdma2000调制信号时的互调产物。
当以工作频带内的两个信号输入直放站后，由于直放站的非线性而在其输出端口产生互调产物，互调衰减是指对这些互调产物的抑制才能 光接收灵敏度小于或等于-10dBm 2 中国电信技术建议书 无线宽带CDMA2000直放站（A型、B型）电气性能指标 (含室内、室外) 2、5、10、20W 频率范围 增益特性 增益操纵范围、步长 带内波动 输出电平 信道宽度 ACPR 带内杂散 前向链路 反向链路 870-880MHz（865-880MHz） 825-835MHz（820-835MHz） 65~95dBm （增益标称值波动范围±3dB） ?30dB, 1dB Step 0.95 0.96 输入输出阻抗 接口 输入输出驻波 噪声系数 传输时延 波形因子 频率稳定度 光纤宽带CDMA2000直放站（A型、B型）电气性能指标 2、5、10、20W 频率范围 增益特性 增益操纵范围、步长 带内波动 输出电平 信道宽度 ACPR 前向链路 反向链路 870-880MHz（865-880MHz） 825-835MHz（820-835MHz） 72dB （是固定值，结合下图询问） 72 dB ?30dB, 1dB Step 0.95 0.96 输入输出阻抗 接口 输入输出驻波 噪声系数 传输时延 波形因子 频率稳定度 光纤近端机 注：上行、下行增益调理，拔码（1到5位码有效）对应的衰减值为： 上行增益调理：可用来调理上行的输出电平与增益 — 5 —。
