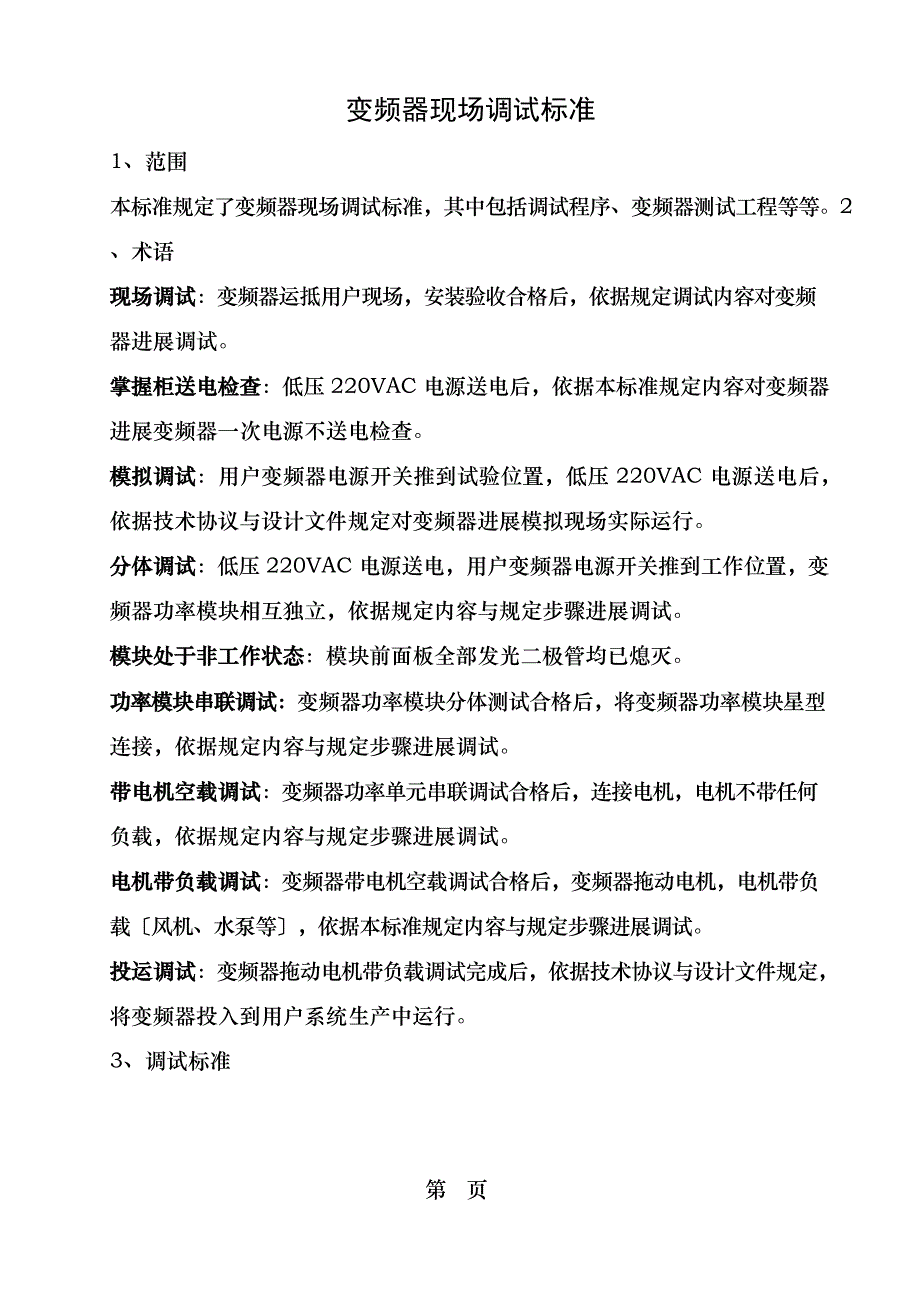

变频器现场调试标准1、范围本标准规定了变频器现场调试标准，其中包括调试程序、变频器测试工程等等2、术语现场调试：变频器运抵用户现场，安装验收合格后，依据规定调试内容对变频器进展调试掌握柜送电检查：低压 220VAC 电源送电后，依据本标准规定内容对变频器进展变频器一次电源不送电检查模拟调试：用户变频器电源开关推到试验位置，低压 220VAC 电源送电后， 依据技术协议与设计文件规定对变频器进展模拟现场实际运行分体调试：低压 220VAC 电源送电，用户变频器电源开关推到工作位置，变频器功率模块相互独立，依据规定内容与规定步骤进展调试模块处于非工作状态：模块前面板全部发光二极管均已熄灭功率模块串联调试：变频器功率模块分体测试合格后，将变频器功率模块星型连接，依据规定内容与规定步骤进展调试带电机空载调试：变频器功率单元串联调试合格后，连接电机，电机不带任何负载，依据规定内容与规定步骤进展调试电机带负载调试：变频器带电机空载调试合格后，变频器拖动电机，电机带负载〔风机、水泵等〕，依据本标准规定内容与规定步骤进展调试投运调试：变频器拖动电机带负载调试完成后，依据技术协议与设计文件规定， 将变频器投入到用户系统生产中运行。
3、调试标准第 10 页调试内容变频器现场调试内容包括：掌握柜送电检查、模拟调试、分体调试、功率模块串联调试、带电机空载调试、电机带负载调试，投运调试1、本步骤仅限于低压 220VAC 电源送电；2、送电前，必需保证用户变频器一次电源开关处于试验位置3.2 掌握柜送电检查平安本卷须知：送电检查流程依据图纸，安装、接线检查确认→掌握柜220VAC 电源送电→状态检查→掌握 220VAC 电源掉电安装、接线检查确认内容l 依据设计文件检查用户接口信号线连接是否正确牢靠；l 依据设计文件检查掌握柜内各接线是否有松动，连接正确牢靠；l 依据设计文件检查各个接地线：掌握柜电气地、变压器接地、变频器中性点接地、机柜接地及柜门接地线是否正确牢靠；电气地是否与高压地分开连接；l 检查每个功率单元与光通子板上行光纤与下行光纤插接是否正确，插接是否牢靠；l 掌握电源是否符合设计标准l 检查功率模块进线螺钉是否紧固牢靠； 状态检查内容l 依据设计文件检查各主要执行机构状态指示是否正确；测试变频器各低压掌握信号，验证各按钮有效性以及是否正确互锁；l 依据设计文件检查PLC 输入点与输出点状态；l 对远控信号进展测试，以确保接口正确；测量数字量输入输出是否正确到达变频器主控板；测量模拟量输入输出是否正确到达变频器主控板， 要留意将主控板上拨码开关拨至正确位置。
l 依据设计文件检查触摸屏各状态指示；1、掌握柜送电检查合格前方可进展模拟调试；2、模拟测试前，必需保证用户变频器一次电源开关处于试验位置；3.3 模拟调试 平安本卷须知：模拟调试流程检查确认→掌握柜低压 220VAC 电源送电→模拟测试→掌握柜低压220VAC 电源掉电模拟测试内容l 各主要执行机构1. 隔离开关工作是否正常；2. 接触器工作是否正常；3. 断路器工作是否正常；4. 冷却风机系统工作是否正常；5. 门开关工作是否正常；6. 电磁锁工作是否正常；7. 柜内照明灯工作是否正常；l 变频器重故障或紧急分断后马上跳掉用户变频器一次电源开关；l 在变频方式与工频旁路方式模拟运行状况下，变频器未给出6kV 高压开关合闸允许信号前用户变频器一次电源开关不能手动或自动合上；l 故障报警牢靠，状态指示正确；l 就地或远程能正常启动、停顿、复位变频器；l 在触摸屏上校验就地及远程给定运行频率分体调试平安本卷须知：1、模拟测试合格前方可进展变频器功率单元分体测试；2、变频器一次电源送电之后，制止操作隔离开关；3、变频器一次电源第一次送电前，必需将全部变频器柜门关闭，同时不能站在变频器柜体正面 2 米以内；4、变频器一次电源第一次送电 5 分钟后，方可进展测试；5、在全部工程测试过程中，现场测试人员必需佩戴平安帽、带绝缘手套与穿绝缘靴；6、在全部工程测试过程中，现场测试人员必需衣冠干净，制止穿短袖、短裤， 佩戴钥匙、、手表，装饰品及其它金属制品。
分体调试流程检查确认→掌握柜 220VAC 电源送电→变频器就绪→变频器一次电源送电→运行→分体测试→停机→变频器一次电源掉电→掌握柜220VAC 电源掉电分体测试、记录内容l 用数字万用表测量各个功率模块输入侧三相电压值，并记录；l 变频器承受就地掌握方式，运行变频器至 50 赫兹，用示波器测量各个功率模块输出电压 PWM 波形，记录一个正常电压 PWM 波形与全部特别电压PWM 波形；l 在全部单元输出波形正常状况下，用示波器读取各功率模块输出电压沟通有效值，并记录；l 变频器运行过程中，功率模块散热器进风口温度；功率单元输出参考波形1、变频器功率单元分体测试合格前方可进展变频器功率单元串体测试；2、变频器一次电源送电之后，制止操作隔离开关；3、全部工程测试过程中，测试人员必需佩戴平安帽、带绝缘手套与穿绝缘靴；4、全部工程测试过程中，测试人员必需衣冠干净，制止穿短袖、短裤，佩戴钥匙、、手表，装饰品及其它金属制品；5、功率单元分体测试合格后，串接功率模块输出铜牌前，必需保证变频器一次电源开关处于试验位置，且各模块均处于非工作状态3.5 单元串联调试平安本卷须知：单元串联调试流程安装串联铜排 →中性点连接→ 测量仪器连接→ 检查确认 →掌握 柜220VAC 电源送电→变频就绪→变频器一次电源开关送电→运行变频器→线电压波形检测→停机→变频器一次电源掉电→掌握柜 220VAC 电源掉电单元串联测试内容l 变频器承受就地掌握方式运行，用示波器与高压探头，观测并记录10Hz、20Hz、30Hz、40Hz、50Hz 时变频器输出线电压波形，记录结果，要求示波器显示电压有效值；l 变频器运行过程中，功率模块散热器进风口温度；50Hz 相电压参考波形1、变频器功率模块串体测试合格前方可进展变频器拖动电机空载测试；2、制止变频器一次电源送电后拉合隔离开关；3、全部工程测试过程中，测试人员必需佩戴平安帽、带绝缘手套与穿绝缘靴；4、全部工程测试过程中，测试人员必需衣冠干净，制止穿短袖、短裤，佩戴钥匙、、手表，装饰品及其它金属制品；5、功率模块串体测试合格后，连接变频器输出到电机电缆前，必需保证变频器一次电源开关处于试验位置；6、假设在测试过程中，觉察电机反转，在更正电机相序前，必需保证变频器一次电源开关处于试验位置，且各模块均处于非工作状态。
3.6 带电机空载调试平安本卷须知：带电机空载调试流程么停机→分断变频器一次电源开关→等待单元掉电→更正电机相序→检查确连接电机→测量仪器连接→检查确认→掌握柜 220VAC 电源送电→变频就绪→变频器一次电源开关送电→5Hz 运行→检查电机相序→假设反向，那认→变频器一次电源开关送电→电机转向正确后，升速运行→输出电压、电流波形检测→停机→分断变频器一次电源开关→掌握柜 220VAC 电源掉电带电机空载测试内容l 在变频器带电机试验之前，依据应用场合与客户需要，要求用户安排人员测量并记录：工频运行时，电机在空载及最大负载状况下轴向、水平、垂直三个方向振动参数值；l 在带电机运转之前，应首先确认变频器所驱动电机冷却方式假设电机冷却方式为风冷，那么需要确定电机允许长时间运行最低转速，以免电机过热l 检查变频器各项参数设置，去除故障历史纪录，电机升降速时间可设定 在 3 分钟或更长，承受就地掌握方式启动变频器带电机空载运行，从5Hz 开场，在升速过程之中，查找并记录电机机械共振点，假设存在机械共振点，那么停机，设置跳频参数；再从 5Hz 开场重复升速过程， 观看跳频点设置是否有效；并反复测试，直至机械共振点完全被抑制住； 并具体记录；l 用示波器与电流探头，观测并记录：10Hz、20Hz、30Hz、40Hz、50Hz 时，变频器输出侧与变压器输入侧电流波形，要求示波器显示电流有效值；l 变频器承受远方掌握方式，设定好变频器参数，启动变频器空载运行。
用示波器与电流探头，观测并记录：10Hz、20Hz、30Hz、40Hz、50Hz 时，变频器输出侧与变压器输入侧电流波形〔要求示波器显示电流有效值〕，以及三个方向电机振动值；l 在电机允许运行最低转速以下运转时，要求用户方安排人员随时留意监测电机温升l 测量电机轴温；l 变频器运行过程中，功率模块散热器进风口温度；l 带电机空载连续运行 2 小时电动机空载 50Hz 线电压波形电动机空载 50Hz 电流波形1、变频器拖动电机空载测试合格前方可进展变频器拖动电机带负载测试；2、制止变频器一次电源送电后拉合隔离开关；3、全部工程测试过程中，测试人员必需佩戴平安帽、带绝缘手套与穿绝缘靴；4、全部工程测试过程中，测试人员必需衣冠干净，制止穿短袖、短裤，佩戴钥匙、、手表，装饰品及其它金属制品；5、在进展电机与负载连接，测量仪器连接时，必需保证变频器一次电源开关处于掉电状态，且各模块处于非工作状态3.7 电机带负载调试平安本卷须知：带电机负载调试流程电机与负载连接→测量仪器连接→检查确认→掌握柜220VAC 电源送电→ 变频就绪→变频器一次电源送电→运行→电压、电流波形检测→停机→分断变频器一次电源开关→掌握柜 220VAC 电源下电带电机负载测试内容l 变频器承受就地掌握方式运行，用示波器与电流探头，观测并记录： 10Hz、20Hz、30Hz、40Hz、50Hz 时，变频器输出侧与变压器输入侧电流波形，以及三个方向电机振动值；l 在电机允许运行最低转速以下运转时，要求用户方安排人员随时留意监测电机温升；l 变频器承受远方掌握方式，设定好变频器参数，在挡板全开状况下，启动变频器带电机负载运行。
用示波器与电流探头，观测并记录：10Hz、20Hz、30Hz、40Hz、50Hz 时，变频器输出侧与变压器输入侧电流波形〔要求示波器显示电流有效值〕，以及三个方向电机振动值；l 在电机允许运行最低转速以下运转时，要求用户方安排人员随时留意监测电机温升；l 电机三相振动；l 监测电机轴温；l 变频器运行过程中，功率模块散热器进风口温度；l 带电机负载连续运行 4 小时1、变频器拖动电机负载测试合格前方可进展变频器投运调试；2、制止变频器一次电源送电后拉合隔离开关；3、全部工程测试过程中，效劳人员必需佩戴平安帽、带绝缘手套与穿绝缘靴；4、全部工程测试过程中，效劳人员必需衣冠干净，制止穿短袖、短裤，佩戴钥匙、、手表，装饰品及其它金属制品；3.8 投运调试 平安本卷须知：投运调试流程按用户操作规程操作投运测试内容l 电机三相振动l 监测电机轴温l 运行频率、电流l 环境温度l 变压器温度l 柜体出风口温度l 变频器投入用户生产系统连续运行 72 小时宁工：根本上厂家试验工程没什么问题，建议要求两个厂家试验工程统一另外我们还建议厂家做以下试验〔个别可能比较困难，可以不做，如效率， 但其余根本上都能够实现〕：1、移相变压器变比试验 2、变频器效率试验 3、温升试验 4、功率因素试验 5、输出电压试验 6、频率区分率试验 7、谐波试验 8、噪声试验 9、过载试验 10、掌握回路双电源切换试验 11、高压掉电短时跟踪再启动试验 12、启动特性试验 13、过流、过载、过热、短路及。
