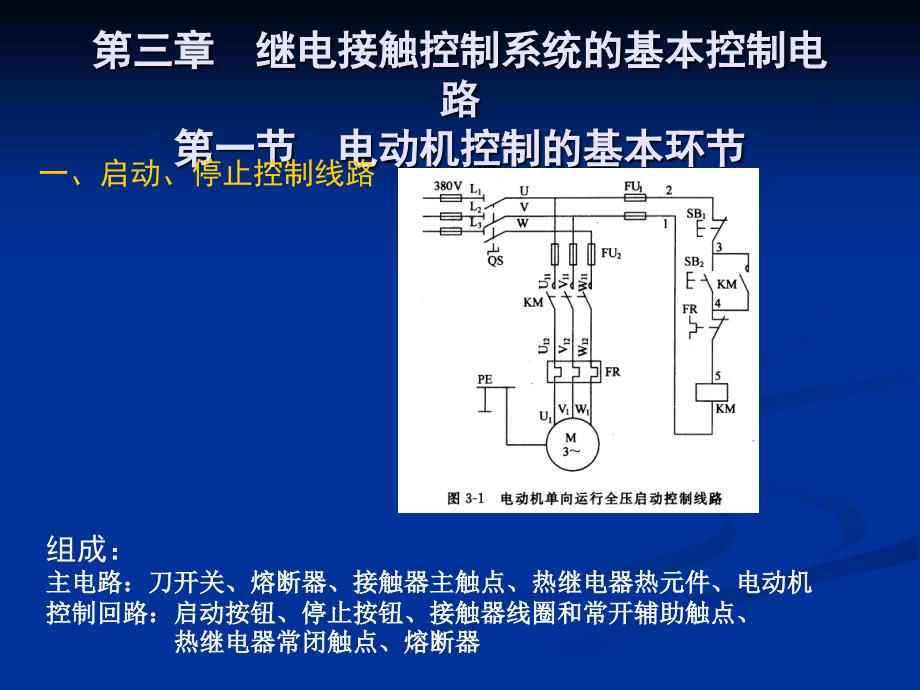

第三章 继电接触控制系统的基本控制电路 第一节 电动机控制的基本环节,,,工作原理： 启动==== QS↗→SB2↘— KM↑ ---KM主闭 → M运转 --KM辅闭-- SB2↗ → M仍运转停止==== SB1↘--KM --KM主开 --M停止 SB1↗--- SB1恢复 --- M仍停转,保护电路： 短路保护==== 电机短路---电流过大---熔断器熔断--M停止 过载保护==== 电机长时过载---FR热元件变形---FR常闭触点 断开—M停止,,二、点动控制线路,基本点动控制电路：按下SB，KM得电，电机启动；松开SB，KM失电，电机停止带手动开关点动控制电路： 增加手动开关SA，当需要点动时，只要打开SA就同（A）电路带复合开关点动控制电路：增加复合按钮SB3按下SB3，KM得电，电机启动；松开SB3，KM失电，电机停止带中间继电器点动控制电路：增加中间继电器和SB2按钮按下SB2，KA的的常开触点使KM得电，电机启动；松开SB2，KM失电，电机停止。
三、多地控制线路,,需要多地控制时，启动按钮并联，停止按钮串联四、可逆运行控制线路,电动机“正--停--反”可逆控制线路：正转：SB2按下---接触器KM1主触点闭 合----电机正转（KM1常开辅助 触点自锁，KM1常闭辅助触点互 锁）停止：SB1按下反转：SB3按下---接触器KM2主触点闭 合----电机反转（KM2常开辅助 触点自锁，KM2常闭辅助触点互 锁）,电动机“正---反---停”可逆控制线路：正转：SB2按下---接触器KM1主触点闭合----电机正转 --- SB2常闭触点断开---锁住KM2 ---KM1常开辅助触点闭合----自锁反转：SB3按下---接触器KM1主触点断开----电机停转—KM1辅助触点闭合 ---接触器KM2主触点闭合----电机反转 ---KM2常开辅助触点闭合----自锁停止：SB1按下,五、优先控制电路,,先动作优先电路：图 3-5（A）无论哪一台设备先动作，其他设备则不能动作后动作优先电路：图 3-5（B） 多台设备，任一台工作，前所有已动作的设备自动停止工作。
第二节 按联锁控制的规律,按联锁控制的规律：在生产线上某些环节或一台设备的某些部件之间具有相互制约或相互配合的控制，均称为联锁控制 如：自锁控制、互锁控制、正常工作与点动的联锁控制顺序启动、同时停止控制线路：图 3-6（A） 只有KM1线圈通电后，KM2线圈才有可能通电； 按下SB1，两台电机（KM1、KM2）停止顺序启动、逆序停止控制线路：图 3-6（B）启动：SB2按下---KM1得电---M1启动 KM1自锁、KM1使KM2可能接通 SB4按下—KM2得电---M2启动、 KM2自锁停止：SB3按下---KM2断电---M2停止 SB1自锁打开； SB1按下--- KM1断电---M1停止,实现顺序联锁原则：将先通电的电器的常开触点串联在后通电的电器的线圈通路中； 将先断电的电器的常开触点并接到后断电的电器的线圈通路中的停止按钮上。
