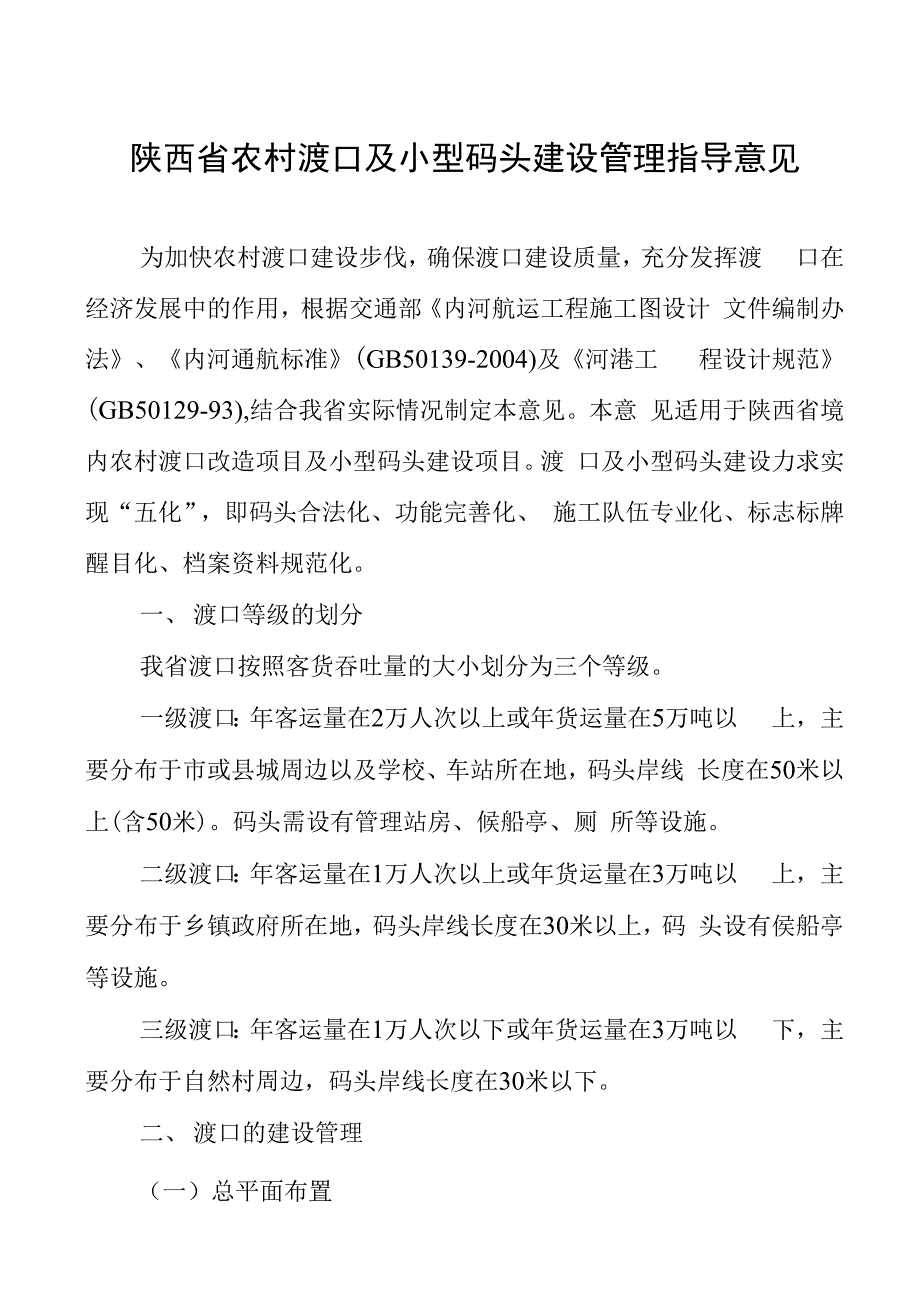

陕西省农村渡口及小型码头建设管理指导意见为加快农村渡口建设步伐，确保渡口建设质量，充分发挥渡 口在经济发展中的作用，根据交通部《内河航运工程施工图设计 文件编制办法》、《内河通航标准》(GB50139-2004)及《河港工 程设计规范》(GB50129-93),结合我省实际情况制定本意见本意 见适用于陕西省境内农村渡口改造项目及小型码头建设项目渡 口及小型码头建设力求实现“五化”，即码头合法化、功能完善化、 施工队伍专业化、标志标牌醒目化、档案资料规范化一、 渡口等级的划分我省渡口按照客货吞吐量的大小划分为三个等级一级渡口：年客运量在2万人次以上或年货运量在5万吨以 上，主要分布于市或县城周边以及学校、车站所在地，码头岸线 长度在50米以上(含50米)码头需设有管理站房、候船亭、厕 所等设施二级渡口：年客运量在1万人次以上或年货运量在3万吨以 上，主要分布于乡镇政府所在地，码头岸线长度在30米以上，码 头设有侯船亭等设施三级渡口：年客运量在1万人次以下或年货运量在3万吨以 下，主要分布于自然村周边，码头岸线长度在30米以下二、 渡口的建设管理（一）总平面布置1、 码头所在位置宜选择在平直河段，岸线多年保持基本稳定。
码头前沿水流平缓且常年保持一定水深，保证船舶能够正常停靠2、 当码头所在地地形较陡且地质情况良好，可采用顺岸式布 置的形式（见图1）;当码头所在地地势较缓，可采用垂直岸线或 略带下挑的形式图1：顺岸式布置平面图3、 码头所在地应避开滑坡、溪沟、崩岸及不良地质地段，码 头后方应有足够的陆域面积，以满足码头的正常使用4、 码头应与公路平顺衔接，尽量缩短连接线长度5、 在条件许可的情况下，码头布置可考虑与城建、水利等其 它设施相结合二）码头特征水位及码头高程的确定对自然湖泊和人工湖，采用正常蓄水位为设计最高水位，码头 顶面高程需高出最高设计水位0. 5mo汛期限制水位为设计最低水 位，码头底面高程应高于设计低水位0.5m对自然河段采用洪水重现期为5年一遇的水位为设计最高水 位，航道通航保证率90%的水位为设计最低水位，在无水文资料 的情况下，可根据经验确定码头设计顶面高程和设计底面高程 确定的原则同上考虑到山区河流的特点，码头顶面允许短时间 内淹没三）结构型式码头的结构类型主要有三种，一是下河踏步，主要适用于运量 较小的货运码头、客运码头和岸坡较陡的情况；二是下河坡道， 适用于运量相对较大或有汽车过渡的码头；三是顺岸式布置。
1、下河踏步：码头净宽不小于1.5m,踏步设计如图2,当码头一侧临河时，临河一侧需设置护肩，护肩宽度为30-40 cm,15cm厚C25混凝土踏步大样图1:2010cm厚水泥沙砾石犁层平台大样图:20图2：踏步及平台设计大样图高40-60 cm,护肩高出梯步15 cm （见图3）:另一侧，视斜坡土体 稳定情况,必要时可设置护坡垂直于岸线布置的码头，两侧均要 设置护肩，护肩的设计同上图3：踏步护肩设计图9・0——寸・02. 下河坡道：当码头无汽车通行,仅有摩托车、三轮车、自 行车及行人通行时，码头净宽应不小于2.5m,坡度不陡于l：7o码 头顶面结构见图4所示在石料丰富的地区，码头顶面可改为浆砌块石结构，其厚度不低于 30cm,砂浆标号不低于M7. 5o当码头有汽车通行时，码头净宽应不小于3.5m,坡度不陡于 l：9o码头顶面结构同上（见图4）为防止水流淘刷及冰凌撞击, 码头迎水坡及前沿应抛填块石，其顶宽不小于1. 0m,在流速较大的 情况下，亦可采用铅丝笼块石结构护底铅丝笼釆用8*铅丝编织 而成，网眼尺寸不大于20X20cm,铅丝笼体积控制在1〜2n?范围 内3、顺岸式布置（直立式加踏步）：平面布置见图1所示。
码头基础采用铅丝笼块石或块石结构，基础顶面略高于施工水位20cm厚C25混凝上20cm厚水泥沙砾石20cm厚碎石垫层图：5顺岸式码头断面图基础之上布置浆砌块石挡墙或现浇栓挡墙（采用现浇観时,基础顶 面应采用碎石找平）o抛石基础后方应设置倒滤层，倒滤层结构见 图5所示挡墙后方采用砂卵石分层填筑夯实，分层厚度不大于 20cm码头面层结构同下河坡道形式为防止水流淘刷及冰凌撞 击，码头上游一侧可设置翼墙，翼墙亦可布置成圆弧的形式四）系船设施系船环采用20钢筋加工而成，系船环内径在18-20cmo锚 固钢筋亦采用20钢筋，其结构见图6所示系船环可设置在现 浇碗护肩上，其间距为3〜4m系船环亦可独立设置，在码头的上 游及下游邻近位置可按水位变幅设置若干组系船环系船环块体 尺寸为1.0X1. 0X1. Om,采用5素碗现浇而成R4.25图6：系船环制作图(五) 施工要求1、论的施工要求(1) 下河坡道面层及踏步均采用C25轻,浆砌块石砌筑用砂浆 标号不低于M7. 5o(2) 对于不同强度等级的從，先要进行原材料试验和配合比 设计，施工时应严格按配合比设计进行配料3) 絵拌和物应拌合均匀，颜色一致，不得有离析和明显的泌 水现象。
在条件许可的情况下，尽量采用机械搅拌4) 轻拌合物出料后，应尽量在60min内浇筑完毕5) 腔浇筑前应检查模板及预埋件是否固定牢固，浇筑过程 中，应分段连续浇筑接缝处应将杂物清除,表面凿毛湿润，灌筑后, 应振捣密实，严防空洞、冷缝、夹渣、松顶等现象发生6） 轻浇筑后应及时加以复盖，终凝后洒水养护，养护时间不 少于10天7） 在无保温措施的情况下，当最低温度低于5匸时，不得 进行牲的施工8） 観堆场及道路应设置伸缩缝，伸缩缝间距4-6叫板块划 分长宽比不得大于1.3,切缝深度为板厚的l/4-l/6o每天施工结 束应按施工规范设置施工缝，以确保観不开裂9） 施工过程中留置碗试块不少于9块，尺寸为150cmX 150cmX 150cm,待养护28天后，由施工单位送交有资质的部门检 验，并出具检测报告2、浆砌块石施工要求（1）石料应强韧密实、坚固耐久、无风化剥落和裂纹及结构 缺陷，石料粒径应不小于15cm,砂浆强度应符合设计要求，砌筑时 必须进行样板挂线2）砌筑第一层时，如基底为基岩或混凝土基础，应先将其 表面加以清洗、湿润，座浆砌筑砌筑工作中断后再进行砌筑时,应将砌层表面加以清扫和湿润3）砌体应分层错缝座浆砌筑，砂浆饱满，不得有空隙，砌 筑上层时不应振动下层。
不得在已砌好的砌体上抛掷、滚动、翻 转和敲击石块砌体砌筑完成后，应进行勾缝4）浆砌块石挡墙应每隔10〜15m设置一道沉降缝，在结构变化或地质条件突变的地方必须设置沉降缝3、 下河坡道施工要求(1) 路基：对路基的高程、宽度、纵、横坡等进行检测，对 零星软弹地段，采取换填补强措施分层回填压实，虚铺厚度不得 大于20cm2) 水泥稳定(碎)砾石基层：a、 配料准确，严格按设计配合比施工b、 严格控制及检验摊铺层厚度、宽度、高程及平整度，其路 拱、纵、横坡与面层一致c、 严格按规范要求对强度和压实度进行检测d、 成型后要及时养护，保持表面湿润3) 水泥轻路面：a、 水泥從路面旌强度、平整度、宽度、纵、横坡都要符合设 计要求，纵坡较大需设防滑线，线型要圆滑、顺直b、 加强洒水养生4、 标志牌和警示牌的设置渡口应在适当位置设置明显的标志牌和警示牌，标志牌和警 示牌可采用铝板、石材或论等材质渡口标志牌及警示牌规格为 1.75mX2m (高X宽〕，结构见图7所示图7：标志牌及警示牌制作及安装(1)标志牌a、内容XX渡口批准机关：XX县人民政府建设单位：XX县海事处X年X月X日b、制作要求① 反光铝板：材料使用铝板加工程级反光膜制作，底板材料 采用3mm厚的国标铝板，四周折25mmX25mm的加强边筋，背筋采用 76号专用铝质型材，使用钾接工艺和牌面连接。
立柱使用①165mmX5000mm热镀锌钢管，顶部做封口处理，立柱底座采用60cm X60cmX60cm 底座2个，如图7所示牌面底板为品兰色，字体 颜色为白色，XX渡口字型为宋体加粗，字号为800〜1000,其它 字型为宋体加粗，字号为120o② 石材：使用厚大于3cm的大理石材料制作，底座采用C25 碗现浇制作，并用白色陶瓷片装饰，尺寸见图7所示字体颜色 为红色，X X渡口字型为宋体加粗，字号为800〜1000,其它字型 为宋体加粗，字号为120o③ 采用C25论砌筑制作标牌：尺寸大小参照石材的标志牌， 四周及底座采用白色陶瓷片装饰牌面底板为白色，字体颜色为红 色，XX渡口字型为宋体加粗，字号为800〜1000,其它字型为宋 体加粗，字号为120o(2)警示牌a、内容：①渡口守则〔客渡)渡口守则1. 渡船应在明显的位置标明核定载客量，严禁超载2. 渡船应具备合法的检验及营运手续，船舶处于适航状态3. 严禁残、病和醉酒的船员驾船船员应持有有效证件，严禁无 证驾驶4•乘客待渡船停稳后，依次序上下船，不得抢渡5. 乘客不得携带易燃易爆及剧毒等危险品乘船6•渡运遇有危险时，乘客应听从船员指挥，不得惊扰骚动，以保 持船身平衡。
7. 遇洪水暴发、大风或其他恶劣天气，必须停止渡运8. 乘客和船员有责任互相监督，共同遵守管理单位： 监督： 责任人：②渡口守则〔车渡） 渡口守则1. 渡运船舶必须取得合法的检验及营运手续，船舶处于适航状态2. 船员必须持证上岗，严禁船员酒后驾船3•严禁超员、超载，严禁易燃易爆和化学危险品上船4•机动车驾驶员及乘客应当听从渡口管理人员的指挥，依次在指 定地点候渡，按顺序登离渡船，不得擅自上下船5•渡运车辆时，人车必须分离，上船时，车辆先上，人员后上； 下船时，人员先下，车辆后下6. 机动车登船停稳后，车辆应处于刹车状态且支垫牢靠，防止车 辆滑动7•遇洪水暴发、大风暴雨、浓雾能见度不良和停航封渡水位等恶劣条件，必须停止渡运8•机动车进入渡口和登船后，随车人员不得吸烟和使用明火渡 船应严格按规定配备消防设备管理单位:监督:责任人:b、制作要求：同标志牌，字体的字型为宋体加粗，渡口守则 4个字的字号为250,其它字号为120六）竣工验收及竣工资料要求1、 施工设计资料：施工图设计及施工说明2、 开工报告3、 施工中工序检测资料和试验资料（材料试验，配合比设计 和强度试验资料）4、 财务决算、竣工报告、竣工验收报告。
5、 施工前、施工中、竣工后照片资料6、 竣工验收由各市级航运海事部门组织进行，省局有关部门 参加，竣工验收合格后办理移交及使用手续三、渡口的日常管理（一） 我省渡口实行属地管理，县级航运海事部门负责确定 码头或渡口具体管理人员、日常管理制度，向上级航运或海事部 门提出维修或重建计划，并负责项目的征地、拆迁等协调工作等二） 在渡口营运的船只，必须经海事管理机构登记并经船 舶检验部门检验合格后才能投入营运三） 渡口应建立健全船舶维修、航前检查、定期检查、安 全航行、交接班和奖惩等各项规章制度，并认真贯彻执行，保证 渡船处于适航状态四） 船员须经海事管理机构考试，取得相应等级的适任证书后，才能从事相应的工作五） 渡口安全管理：乡镇政府为渡口安全管理笫一责任人, 渡船及船员必须接受海事管理机构的监督检查六） 渡口管理人员应加强对渡口的养护冬季应及时清除 引道、码头和渡。
