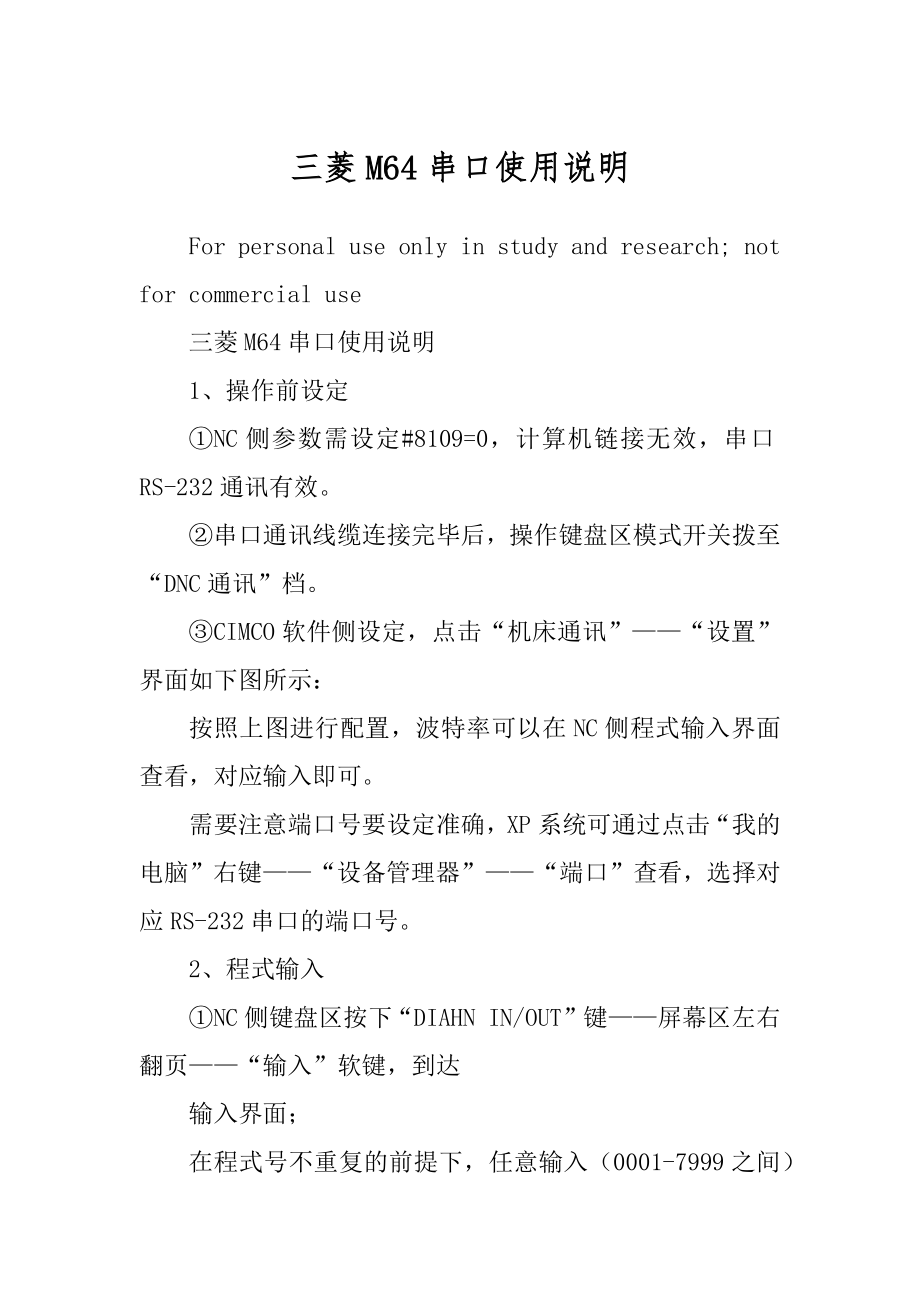

三菱M64串口使用说明 For personal use only in study and research; not for commercial use 三菱M64串口使用说明 1、操作前设定 ①NC侧参数需设定#8109=0，计算机链接无效，串口RS-232通讯有效 ②串口通讯线缆连接完毕后，操作键盘区模式开关拨至“DNC通讯”档 ③CIMCO软件侧设定，点击“机床通讯”——“设置”界面如下图所示： 按照上图进行配置，波特率可以在NC侧程式输入界面查看，对应输入即可 需要注意端口号要设定准确，XP系统可通过点击“我的电脑”右键——“设备管理器”——“端口”查看，选择对应RS-232串口的端口号 2、程式输入 ①NC侧键盘区按下“DIAHN IN/OUT”键——屏幕区左右翻页——“输入”软键，到达 输入界面； 在程式号不重复的前提下，任意输入（0001-7999之间）传入程式的程式号，按下图画面进行输入，然后等待下一步操作： ②CIMCO软件侧按下“机床通讯”——“发送” ③NC侧键盘区按下“INPUT”按键，程式传输成功即出现下图画面。
3、程式输出 ①NC侧键盘区按下“DIAHN IN/OUT”键——屏幕区左右翻页——“输出”软键，到达输出界面； 选择需要传出程式的程式号，按下图画面进行输入，然后等待下一步操作： ②CIMCO软件侧按下“机床通讯”——“接收” ③NC侧键盘区按下“INPUT”按键，即开始程式的传出，程式传输成功即出现下图画面： 4、DNC加工 ①在执行该操作前，为了安全起见，请将倍率开关拨至速率0，同时操作面板“单节执行”键按下，然后按下“启动”按钮准备 ②CIMCO软件侧按下“机床通讯”——“发送”，待屏幕显示程式传送至NC以后，即可执行加工操作 仅供个人用于学习、研究；不得用于商业用途 For personal use only in study and research; not for commercial use. Nur für den pers?nlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden. Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales. толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях. 以下无正文 。
