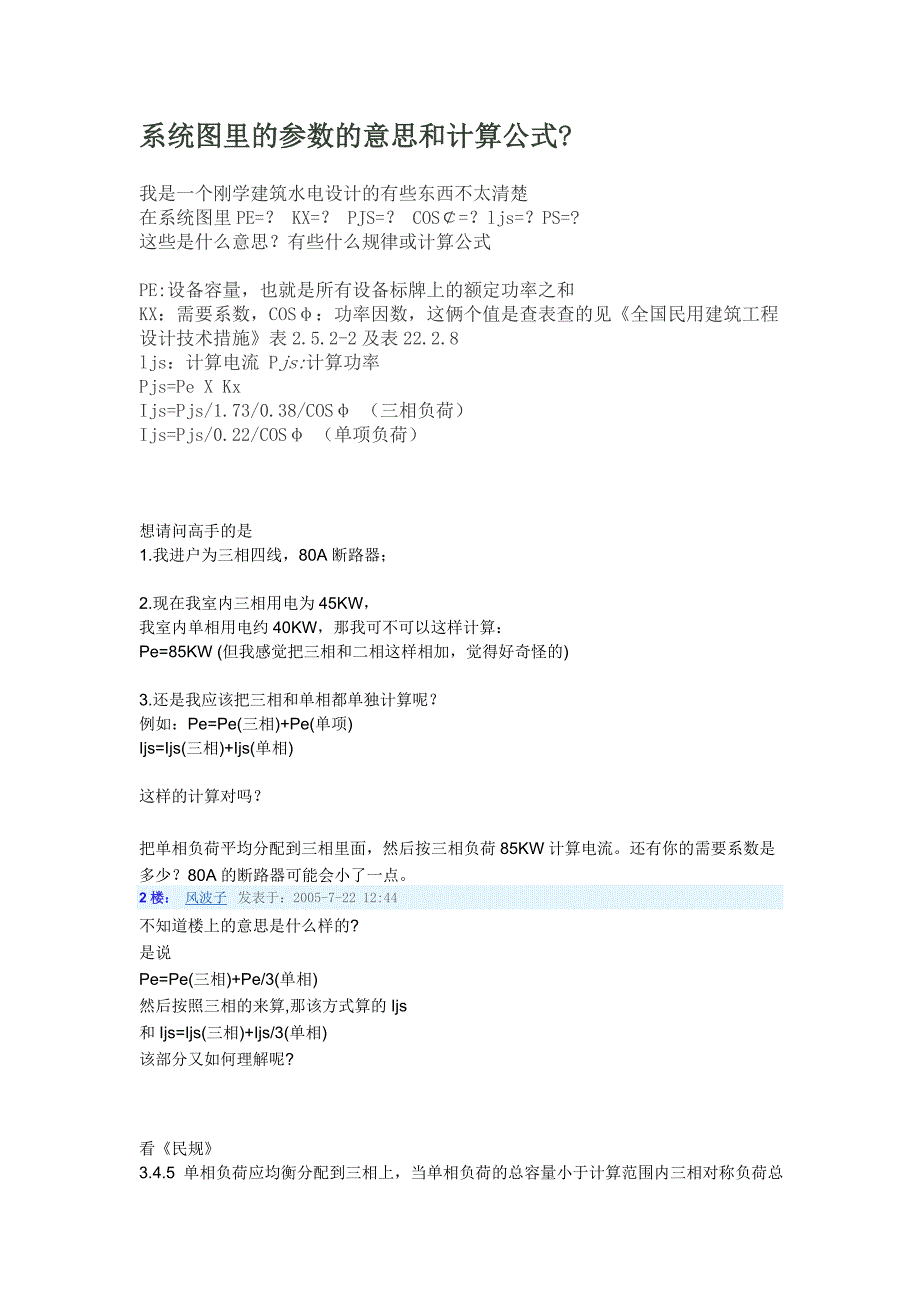

系统图里的参数的意思和计算公式

系统图里的参数的意思和计算公式系统图里的参数的意思和计算公式? ?我是一个刚学建筑水电设计的有些东西不太清楚 在系统图里 PE=？ KX=？ PJS=？ COS￠=？ljs=？PS=? 这些是什么意思？有些什么规律或计算公式PE:设备容量，也就是所有设备标牌上的额定功率之和 KX：需要系数，COSφ：功率因数，这俩个值是查表查的见《全国民用建筑工程 设计技术措施》表 2.5.2-2 及表 22.2.8 ljs：计算电流 Pjs:计算功率 Pjs=Pe X Kx Ijs=Pjs/1.73/0.38/COSφ （三相负荷） Ijs=Pjs/0.22/COSφ （单项负荷）想请问高手的是 1.我进户为三相四线，80A 断路器；2.现在我室内三相用电为 45KW， 我室内单相用电约 40KW，那我可不可以这样计算： Pe=85KW (但我感觉把三相和二相这样相加，觉得好奇怪的)3.还是我应该把三相和单相都单独计算呢？ 例如：Pe=Pe(三相)+Pe(单项) Ijs=Ijs(三相)+Ijs(单相)这样的计算对吗？把单相负荷平均分配到三相里面，然后按三相负荷 85KW 计算电流还有你的需要系数是多少？80A 的断路器可能会小了一点。

2 楼：楼： 风波子 发表于：2005-7-22 12:44 不知道楼上的意思是什么样的?是说Pe=Pe(三相)+Pe/3(单相)然后按照三相的来算,那该方式算的 Ijs和 Ijs=Ijs(三相)+Ijs/3(单相)该部分又如何理解呢? 看《民规》 3.4.5 单相负荷应均衡分配到三相上，当单相负荷的总容量小于计算范围内三相对称负荷总容量的 15%时，全部按三相对称负荷计算；当超过 15%时，应将单相负荷换算为等效三 相负荷，再与三相负荷相加，等效三相负荷可按下列方法计算：(1)只有相负荷时，等效三相负荷取最大相包荷的 3 倍2)只有线间负荷时，等效三相负荷为：单台时取线间负荷的倍；多台时取最大线间负荷的 倍加上次大线间负荷的(3-)倍3)既有线间负荷又有相负荷时，应先将线间负荷换算为相负荷，然后各相负荷分别相加， 选取最大相负荷乘 3 倍作为等效三相负荷不好意思，楼上的我看了还是有点不明白；1.(当单相负荷的总容量小于计算范围内三相对称负荷总容量的 15%时) 这句话中假设(单相负荷的总容量 Pe1)，那(三相对称负荷总容量)应该如何计算呢？ 是否单相 Pe1/(Pe1+Pe 三相)同 15%比较呢？ 如果是这样，因为三相的功率和单相的功率不是一个含义啊？ 比如单项 3KW，三相 3KW，是同一个含义吗？？2.相负荷容易计算，那你(2)中的线间负荷应该如何计算呢？？ 线负荷的含义是什么呢？？ 请高手给于帮忙pe=(45/3+40)*3=165KW 若 Kx=0.9 Pjs=Pe*Kx=165*0.9=148.5KW 若 Cos⊙=0.9 Ijs=Pjs/(0.38*1.732*0.9)=250.7 所以,80A 的断路器是不满足要求的我略微清楚了：我那 40KW 是单相总和 pe=45+40=85KW(即 Pe=三相 Pe1+单相 Pe2) 若 Kx=0.9 Pjs=Pe*Kx=85*0.9=76.5KW 若 Cos⊙=0.9 Ijs=Pjs/(0.38*1.732*0.9)=129.15 所以,要选 130A 的塑壳断路器了，才能够满足要求了 (好像小型断路器只有 125A 哦)。
