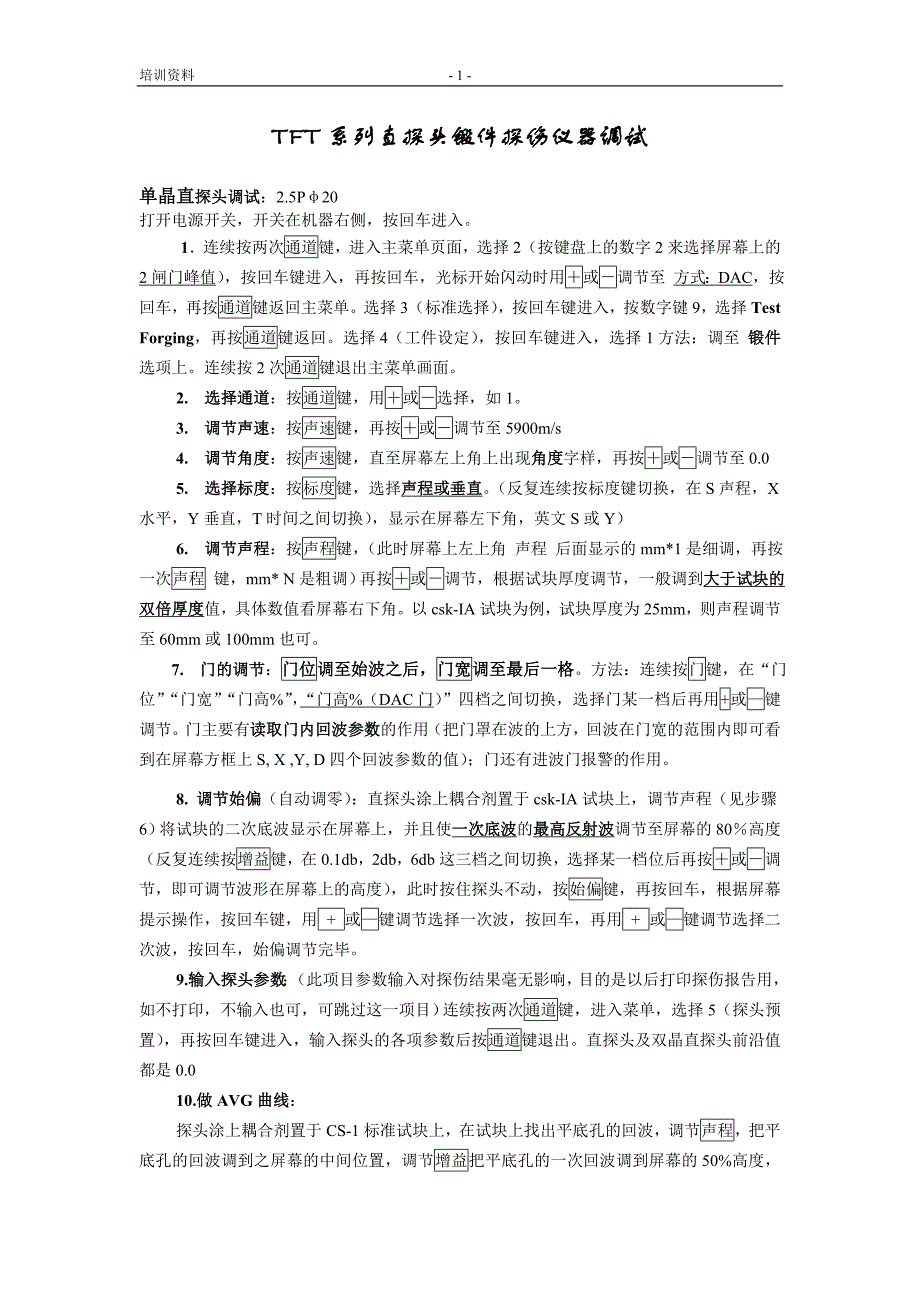

培训资料 - 1 -TFTTFT 系列直探头锻件探伤仪器调试系列直探头锻件探伤仪器调试单晶直单晶直探头调试探头调试：2.5Pφ20 打开电源开关，开关在机器右侧，按回车进入1．连续按两次通道键，进入主菜单页面，选择 2（按键盘上的数字 2 来选择屏幕上的 2 闸门峰值） ，按回车键进入，再按回车，光标开始闪动时用＋或－调节至 方式：DAC，按回车，再按通道键返回主菜单选择 3（标准选择） ，按回车键进入，按数字键9，选择 Test Forging，再按通道键返回选择 4（工件设定） ，按回车键进入，选择 1 方法：调至 锻件锻件 选项上连续按 2 次通道键退出主菜单画面2. 选择通道选择通道：按通道键，用＋或－选择，如 13. 调节声速调节声速：按声速键，再按＋或－调节至 5900m/s4. 调节角度调节角度：按声速键，直至屏幕左上角上出现角度角度字样，再按＋或－调节至 0.05. 选择标度选择标度：按标度键，选择声程或垂直声程或垂直 （反复连续按标度键切换，在 S 声程，X 水平，Y 垂直，T 时间之间切换） ，显示在屏幕左下角，英文 S 或 Y）6. 调节声程调节声程：按声程键， （此时屏幕上左上角 声程 后面显示的 mm*1 是细调，再按一次声程 键，mm* N 是粗调）再按＋或－调节，根据试块厚度调节，一般调到大于试大于试块的双倍厚度块的双倍厚度值，具体数值看屏幕右下角。
以 csk-IA 试块为例，试块厚度为 25mm，则声程调节至 60mm 或 100mm 也可7. 门的调节门的调节：门位门位调至始波之后，调至始波之后，门宽门宽调至最后一格调至最后一格方法：连续按门键，在“门位” “门宽” “门高%” ， “门高%（DAC 门） ”四档之间切换，选择门某一档后再用+或—键调节门主要有读取门内回波参数读取门内回波参数的作用（把门罩在波的上方，回波在门宽的范围内即可看到在屏幕方框上 S, X ,Y, D 四个回波参数的值） ；门还有进波门报警的作用8. 调节始偏调节始偏（自动调零）：直探头涂上耦合剂置于 csk-IA 试块上，调节声程（见步骤 6）将试块的二次底波显示在屏幕上，并且使一次底波一次底波的最高反射波最高反射波调节至屏幕的 80％高度（反复连续按增益键，在 0.1db，2db，6db 这三档之间切换，选择某一档位后再按＋或－调节，即可调节波形在屏幕上的高度） ，此时按住探头不动，按始偏键，再按回车，根据屏幕提示操作，按回车键，用 + 或—键调节选择一次波，按回车，再用 + 或—键调节选择二次波，按回车，始偏调节完毕9.输入探头参数输入探头参数：（此项目参数输入对探伤结果毫无影响，目的是以后打印探伤报告用，如不打印，不输入也可，可跳过这一项目）连续按两次通道键，进入菜单，选择5（探头预置） ，再按回车键进入，输入探头的各项参数后按通道键退出。
直探头及双晶直探头前沿值都是 0.010.做做 AVG 曲线曲线： 探头涂上耦合剂置于 CS-1 标准试块上，在试块上找出平底孔的回波，调节声程，把平底孔的回波调到之屏幕的中间位置，调节增益把平底孔的一次回波调到屏幕的 50%高度，培训资料 - 2 -稳住探头不动，按定量键，光标移至平底孔的一次回波上，看一下数值 S 或 Y 是否等于平底孔的深度按抑制键，再按通道键，在这两个键之间来回按， （抑制--通道--抑制--通道--抑制，也就是切换做 AVG 曲线的方法）直到屏幕上显示平底孔法平底孔法小菜单， （切换时依次显示： 大平底法 平底孔法 分贝灵敏度）然后输入小菜单内各项参数：参数输入：1 灵敏度：输入试块平底孔的直径 （按回车，按数字输入，再按回车即可，2--4 下同）2 厚度：输入试块的厚度值3 孔深：输入试块平底孔的深度值4 孔径：输入试块平底孔的直径5 定量计算：前四项输入好后，光标移至此选项上，按回车按定量键，再按回车，屏幕上显示 AVG 曲线，再按定量退出定量功能至此完成AVG 曲线的制作关机后再开机，关机后再开机，AVG 曲线和门不在屏幕上显示，可先按曲线和门不在屏幕上显示，可先按定量定量键，再按回车键，接着键，再按回车键，接着按按定量定量键，键，AVG 曲线就显示出来了曲线就显示出来了.再按再按门门键，让门在屏幕上显示。
键，让门在屏幕上显示手动调节始偏手动调节始偏（即调零）：前提是已知试块厚度直探头置于标准试块上，将试块的一次最高反射波最高反射波调节至屏幕的 80％高度，按门键把门调到一次波的上方，按始偏键，再按＋或－调节至深度深度 Y 等于或非常接近试块的厚度值， （数值显示在屏幕方框上面，有S，X，Y，三个值，即这个波的声程，水平，深度的值 ）始偏调节完毕调试的时候，不管是调节斜探头还是直探头，抑制都调为调试的时候，不管是调节斜探头还是直探头，抑制都调为 0存储文件：存储文件：找到缺陷波后，按定量，按＋或－移动光标至缺陷波上，再按记录，选择 2 写入，输入文件编号,（按＋或－调节，可输入英文，选择前面对应的数字即可）再按回车完成按定量退出打印和传送文件：打印和传送文件：按记录，选择 2 文件检索，按回车，按＋或－选择需要打印或传送的文件，按定量，再按记录，然后根据屏幕左上角提示操作屏幕左上角提示操作即可仪器清零：仪器清零：当探伤仪出现数据紊乱的时候，关机后再开机就会恢复；如果还是有问题，先关机，然后按住＋键不放，打开探伤仪电源开关，根据屏幕提示操作，按－键，探伤仪数据恢复至出厂时的状态双晶探头调节：连续按两次通道键，进入菜单，按二次回车键，光标开始闪动时用＋或－ 调节至双晶探头模式，按 2 次通道键退出菜单画面。
其余调试见 1—10 项，但双晶探头始但双晶探头始 偏调节必须用手动调节方式！！偏调节必须用手动调节方式！！。
