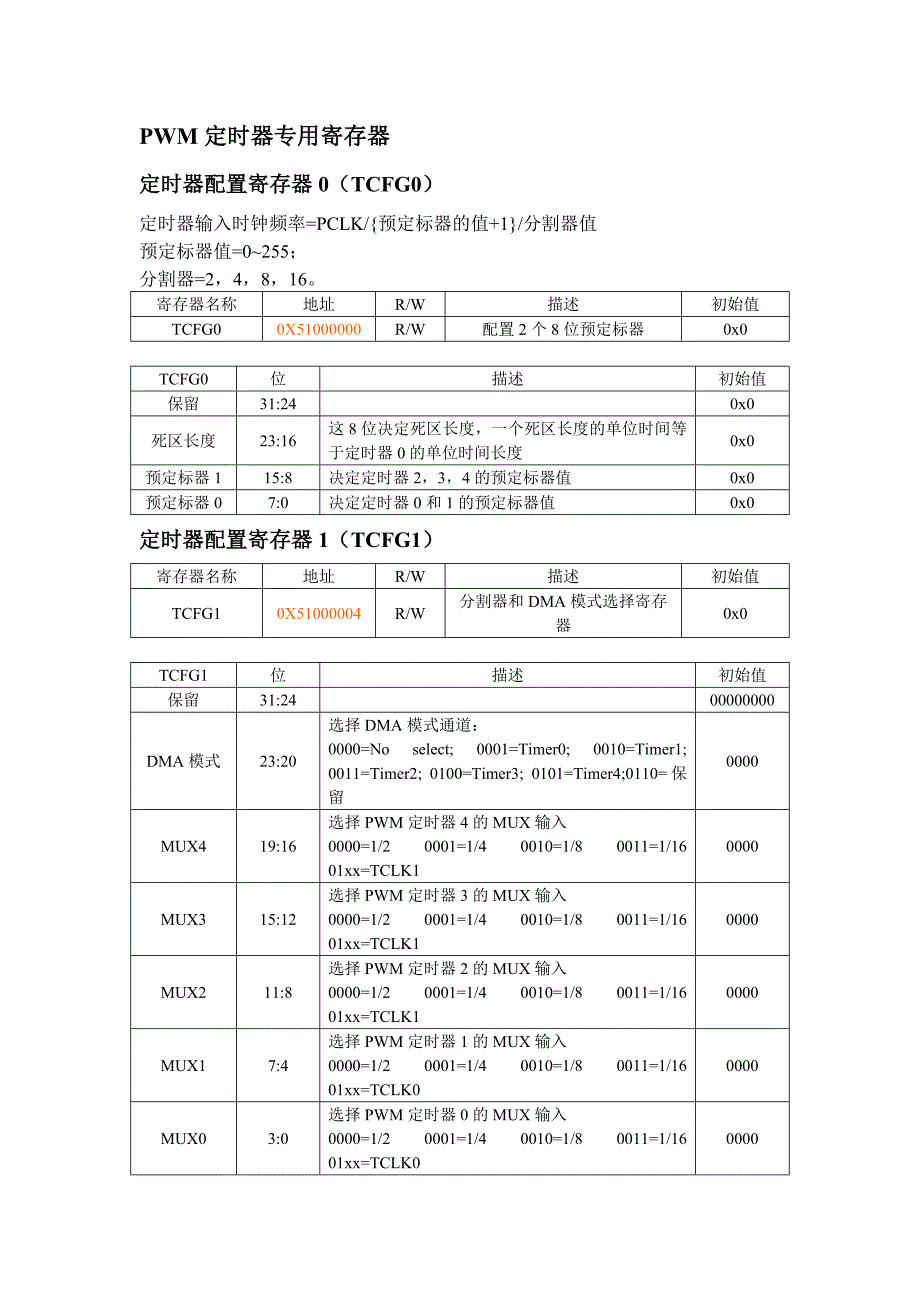

PWM 定时器专用寄存器定时器专用寄存器定时器配置寄存器定时器配置寄存器 0（（TCFG0））定时器输入时钟频率=PCLK/{预定标器的值+1}/分割器值 预定标器值=0~255； 分割器=2，4，8，16寄存器名称地址R/W描述初始值TCFG00X51000000R/W配置 2 个 8 位预定标器0x0TCFG0位描述初始值保留31:240x0死区长度23:16这 8 位决定死区长度，一个死区长度的单位时间等 于定时器 0 的单位时间长度0x0预定标器 115:8决定定时器 2，3，4 的预定标器值0x0预定标器 07:0决定定时器 0 和 1 的预定标器值0x0定时器配置寄存器定时器配置寄存器 1（（TCFG1））寄存器名称地址R/W描述初始值TCFG10X51000004R/W分割器和 DMA 模式选择寄存 器0x0TCFG1位描述初始值保留31:2400000000DMA 模式23:20选择 DMA 模式通道： 0000=No select; 0001=Timer0; 0010=Timer1; 0011=Timer2; 0100=Timer3; 0101=Timer4;0110=保 留0000MUX419:16选择 PWM 定时器 4 的 MUX 输入 0000=1/2 0001=1/4 0010=1/8 0011=1/16 01xx=TCLK10000MUX315:12选择 PWM 定时器 3 的 MUX 输入 0000=1/2 0001=1/4 0010=1/8 0011=1/16 01xx=TCLK10000MUX211:8选择 PWM 定时器 2 的 MUX 输入 0000=1/2 0001=1/4 0010=1/8 0011=1/16 01xx=TCLK10000MUX17:4选择 PWM 定时器 1 的 MUX 输入 0000=1/2 0001=1/4 0010=1/8 0011=1/16 01xx=TCLK00000MUX03:0选择 PWM 定时器 0 的 MUX 输入 0000=1/2 0001=1/4 0010=1/8 0011=1/16 01xx=TCLK00000定时器控制寄存器（定时器控制寄存器（TCON））寄存器名称地址R/W描述初始值TCON0X51000008R/W定时器控制寄存器0x0TCON位描述初始值定时器 4 自 动加载开关22决定定时器 4 的自动加载开关 0=一次；1=自动加载0定时器 4 手 动更新位21决定定时器 4 的手动更新 0=无操作；1=更新 TCNTB40定时器 4 开 关20决定定时器 4 的开与关 0=停止；1=启动定时器 40定时器 3 自 动加载开关19决定定时器 3 的自动加载开关 0=一次；1=自动加载0定时器 3 输 出逆变器开 关18决定定时器 3 的输出逆变器开关 0=逆变器关；1=逆变器开，改变 TOUT30定时器 3 手 动更新位17决定定时器 3 的手动更新 0=无操作；1=更新 TCNTB3&TCMPB30定时器 3 开 关16决定定时器 3 的开与关 0=停止；1=启动定时器 30定时器 2 自 动加载开关15决定定时器 2 的自动加载开关 0=一次；1=自动加载0定时器 2 输 出逆变器开 关14决定定时器 2 的输出逆变器开关 0=逆变器关；1=逆变器开，改变 TOUT20定时器 2 手 动更新位13决定定时器 2 的手动更新 0=无操作；1=更新 TCNTB2&TCMPB20定时器 2 开 关12决定定时器 2 的开与关 0=停止；1=启动定时器 20定时器 1 自 动加载开关11决定定时器 1 的自动加载开关 0=一次；1=自动加载0定时器 1 输 出逆变器开 关10决定定时器 1 的输出逆变器开关 0=逆变器关；1=逆变器开，改变 TOUT10定时器 1 手 动更新位9决定定时器 1 的手动更新 0=无操作；1=更新 TCNTB1&TCMPB10定时器 1 开 关8决定定时器 1 的开与关 0=停止；1=启动定时器 10保留7:5死区使能4决定死区操作 0=不使能；1=使能0定时器 0 自 动加载开关3决定定时器 0 的自动加载开关 0=一次；1=自动加载0定时器 0 输 出逆变器开 关2决定定时器 0 的输出逆变器开关 0=逆变器关；1=逆变器开，改变 TOUT00定时器 0 手 动更新位1决定定时器 0 的手动更新 0=无操作；1=更新 TCNTB0&TCMPB00定时器 0 开 关0决定定时器 0 的开与关 0=停止；1=启动定时器 10注：手动更新位需要在下一次写时清除定时器定时器 0 计数缓冲寄存器计数缓冲寄存器&比较缓冲寄存器（比较缓冲寄存器（TCNTB0/TCMPB0））寄存器名称地址R/W描述初始值TCNTB00X5100000CR/W定时器 0 的计数缓冲寄存器0x0TCMPB00X51000010R/W定时器 0 的比较缓冲寄存器0x0TCMPB0位描述初始值定时器 0 比 较缓冲寄存 器15:0设置定时器 0 的比较缓冲寄存器值0x0TCNTB0位描述初始值定时器 0 的 计数缓冲寄 存器15:0设置定时器 0 的计数缓冲寄存器值0x0定时器定时器 0 计数观测寄存器（计数观测寄存器（TCNTO0））寄存器名称地址R/W描述初始值TCNTO00X51000014R定时器 0 的计数值观测寄存器0X0TCNTO0位描述初始值定时器 0 观 测寄存器15:0设置定时器 0 计数观测值0x0定时器定时器 1 计数缓冲寄存器计数缓冲寄存器&比较缓冲寄存器（比较缓冲寄存器（TCNTB1/TCMPB1））寄存器名称地址R/W描述初始值TCNTB10X51000018R/W定时器 1 的计数缓冲寄存器0x0TCMPB10X5100001CR/W定时器 1 的比较缓冲寄存器0x0TCMPB1位描述初始值定时器 1 比 较缓冲寄存 器15:0设置定时器 1 的比较缓冲寄存器值0x0TCNTB1位描述初始值定时器 1 的 计数缓冲寄 存器15:0设置定时器 1 的计数缓冲寄存器值0x0定时器定时器 1 计数观测寄存器（计数观测寄存器（TCNTO1））寄存器名称地址R/W描述初始值TCNTO10X51000020R定时器 1 的计数值观测寄存器0X0TCNTO1位描述初始值定时器 1 观 测寄存器15:0设置定时器 1 计数观测值0x0定时器定时器 2 计数缓冲寄存器计数缓冲寄存器&比较缓冲寄存器（比较缓冲寄存器（TCNTB2/TCMPB2））寄存器名称地址R/W描述初始值TCNTB20X51000024R/W定时器 2 的计数缓冲寄存器0x0TCMPB20X51000028R/W定时器 2 的比较缓冲寄存器0x0TCMPB2位描述初始值定时器 2 比 较缓冲寄存 器15:0设置定时器 2 的比较缓冲寄存器值0x0TCNTB2位描述初始值定时器 2 的 计数缓冲寄 存器15:0设置定时器 2 的计数缓冲寄存器值0x0定时器定时器 2 计数观测寄存器（计数观测寄存器（TCNTO2））寄存器名称地址R/W描述初始值TCNTO20X5100002CR定时器 2 的计数值观测寄存器0X0TCNTO2位描述初始值定时器 2 观 测寄存器15:0设置定时器 2 计数观测值0x0定时器定时器 3 计数缓冲寄存器计数缓冲寄存器&比较缓冲寄存器（比较缓冲寄存器（TCNTB3/TCMPB3））寄存器名称地址R/W描述初始值TCNTB30X51000030R/W定时器 3 的计数缓冲寄存器0x0TCMPB30X51000034R/W定时器 3 的比较缓冲寄存器0x0TCMPB3位描述初始值定时器 3 比 较缓冲寄存15:0设置定时器 3 的比较缓冲寄存器值0x0器TCNTB3位描述初始值定时器 3 的 计数缓冲寄 存器15:0设置定时器 3 的计数缓冲寄存器值0x0定时器定时器 3 计数观测寄存器（计数观测寄存器（TCNTO3））寄存器名称地址R/W描述初始值TCNTO30X51000038R定时器 3 的计数值观测寄存器0X0TCNTO3位描述初始值定时器 3 观 测寄存器15:0设置定时器 3 计数观测值0x0定时器定时器 4 计数缓冲寄存器（计数缓冲寄存器（TCNTB4））寄存器名称地址R/W描述初始值TCNTB40X5100003CR/W定时器 4 的计数缓冲寄存器0x0TCNTB4位描述初始值定时器 4 的 计数缓冲寄 存器15:0设置定时器 4 的计数缓冲寄存器值0x0定时器定时器 4 计数观测寄存器（计数观测寄存器（TCNTO4））寄存器名称地址R/W描述初始值TCNTO40X51000040R定时器 4 的计数值观测寄存器0X0TCNTO4位描述初始值定时器 4 观 测寄存器15:0设置定时器 4 计数观测值0x0。
