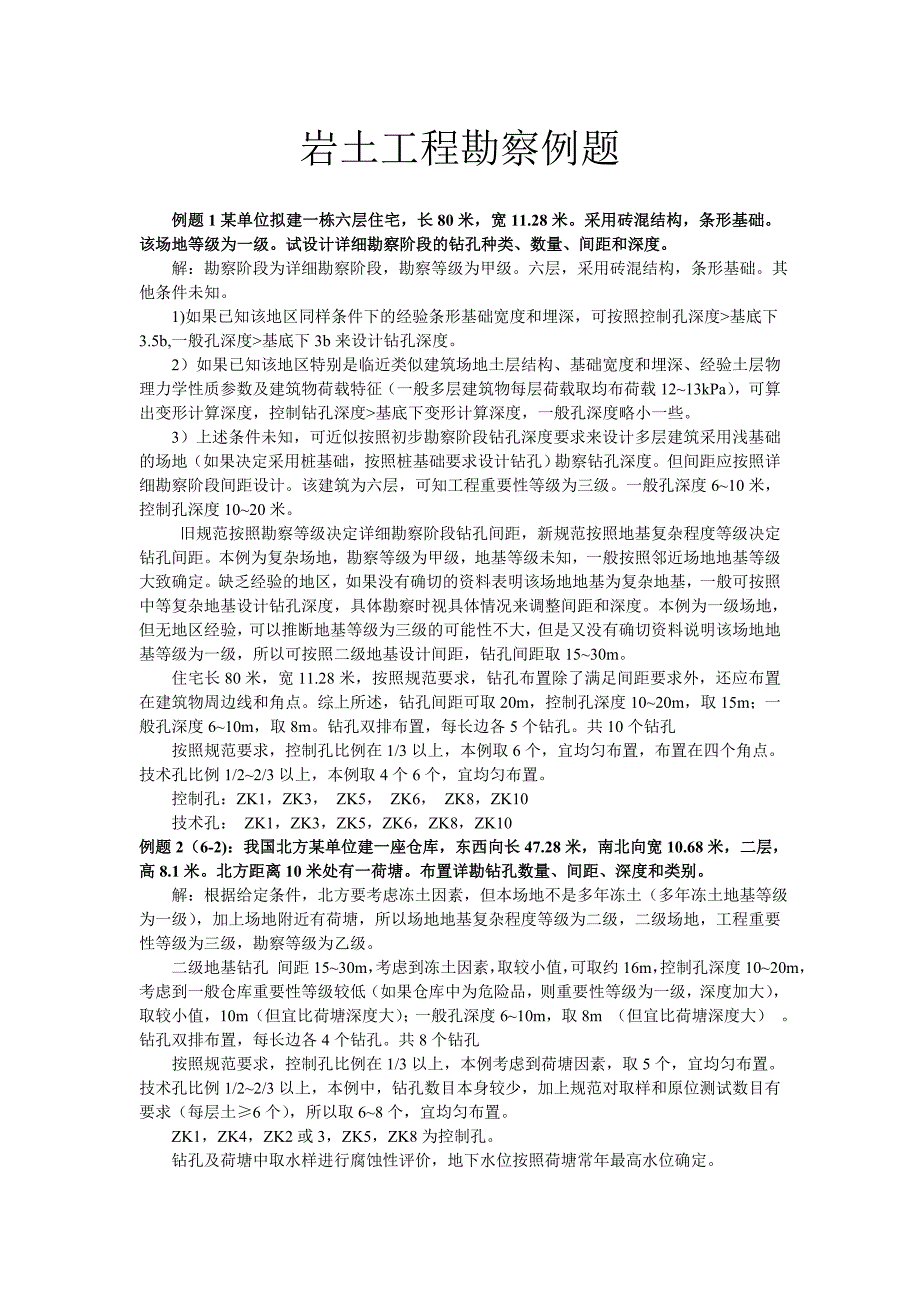

岩土工程勘察例题例题 1 某单位拟建一栋六层住宅，长 80 米，宽 11.28 米采用砖混结构，条形基础该场地等级为一级试设计详细勘察阶段的钻孔种类、数量、间距和深度解：勘察阶段为详细勘察阶段，勘察等级为甲级六层，采用砖混结构，条形基础其他条件未知1)如果已知该地区同样条件下的经验条形基础宽度和埋深，可按照控制孔深度>基底下3.5b,一般孔深度>基底下 3b 来设计钻孔深度2）如果已知该地区特别是临近类似建筑场地土层结构、基础宽度和埋深、经验土层物理力学性质参数及建筑物荷载特征（一般多层建筑物每层荷载取均布荷载 12~13kPa） ，可算出变形计算深度，控制钻孔深度>基底下变形计算深度，一般孔深度略小一些3）上述条件未知，可近似按照初步勘察阶段钻孔深度要求来设计多层建筑采用浅基础的场地（如果决定采用桩基础，按照桩基础要求设计钻孔）勘察钻孔深度但间距应按照详细勘察阶段间距设计该建筑为六层，可知工程重要性等级为三级一般孔深度 6~10 米，控制孔深度 10~20 米旧规范按照勘察等级决定详细勘察阶段钻孔间距，新规范按照地基复杂程度等级决定钻孔间距本例为复杂场地，勘察等级为甲级，地基等级未知，一般按照邻近场地地基等级大致确定。
缺乏经验的地区，如果没有确切的资料表明该场地地基为复杂地基，一般可按照中等复杂地基设计钻孔深度，具体勘察时视具体情况来调整间距和深度本例为一级场地，但无地区经验，可以推断地基等级为三级的可能性不大，但是又没有确切资料说明该场地地基等级为一级，所以可按照二级地基设计间距，钻孔间距取 15~30m住宅长 80 米，宽 11.28 米，按照规范要求，钻孔布置除了满足间距要求外，还应布置在建筑物周边线和角点综上所述，钻孔间距可取 20m，控制孔深度 10~20m，取 15m；一般孔深度 6~10m，取 8m钻孔双排布置，每长边各 5 个钻孔共 10 个钻孔按照规范要求，控制孔比例在 1/3 以上，本例取 6 个，宜均匀布置，布置在四个角点技术孔比例 1/2~2/3 以上，本例取 4 个 6 个，宜均匀布置控制孔：ZK1，ZK3， ZK5， ZK6， ZK8，ZK10技术孔： ZK1，ZK3，ZK5，ZK6 ，ZK8，ZK10例题 2（6-2)：我国北方某单位建一座仓库，东西向长 47.28 米，南北向宽 10.68 米，二层，高 8.1 米北方距离 10 米处有一荷塘布置详勘钻孔数量、间距、深度和类别。
解：根据给定条件，北方要考虑冻土因素，但本场地不是多年冻土（多年冻土地基等级为一级） ，加上场地附近有荷塘，所以场地地基复杂程度等级为二级，二级场地，工程重要性等级为三级，勘察等级为乙级二级地基钻孔 间距 15~30m，考虑到冻土因素，取较小值，可取约 16m，控制孔深度10~20m，考虑到一般仓库重要性等级较低（如果仓库中为危险品，则重要性等级为一级，深度加大） ，取较小值，10m （但宜比荷塘深度大） ；一般孔深度 6~10m，取 8m （但宜比荷塘深度大） 钻孔双排布置，每长边各 4 个钻孔共 8 个钻孔按照规范要求，控制孔比例在 1/3 以上，本例考虑到荷塘因素，取 5 个，宜均匀布置技术孔比例 1/2~2/3 以上，本例中，钻孔数目本身较少，加上规范对取样和原位测试数目有要求（每层土≥6 个） ，所以取 6~8 个，宜均匀布置ZK1，ZK4，ZK2 或 3，ZK5 ，ZK8 为控制孔钻孔及荷塘中取水样进行腐蚀性评价，地下水位按照荷塘常年最高水位确定 例题 3（6-3）：南京某厂拟建五层职工住宅，长 37.64m，宽 8.94m，砖混结构结构建筑场地几十年前为一个大坑逐年填平。
设计详勘工作量解：根据给定条件，地基土有填土，地形地貌复杂或较复杂，地基等级 2 级，场地等级 2 或 1 级，次要工程基础形式未知，考虑到地基和场地条件，可能采用地基处理或桩基础勘察工作布置应同时符合天然地基和桩基及填土勘察要求 （填土年代较老，不考虑桩基础设计时的负摩阻力） 按照天然地基勘察要求， 钻孔间距 15~30m，一般孔深度 6~10m，控制孔深度10~20m；控制孔比例 1/3 以上按照填土勘察要求， 钻孔间距应加密，以查清楚暗埋的塘滨沟谷坑的范围和深度， 钻孔深度大于填土深度按照桩基础勘察要求，摩擦桩钻孔间距 20~35m，端承桩钻孔间距 12~24m，深度方面，因填土下部情况未知，只能根据南京尤其是该厂邻近地段勘察经验确定 （有桩端深度、桩径、持力层顶板深度确定控制孔比例 1/3~1/2 以上如果填土质量较好，也可以采用天然地基考虑到地基和场地等级较高，和填土勘察要求，钻孔间距取约 1.2m，双排布置，每长边布置 4 个钻孔，共 8 个钻孔控制孔 6 个，深度 20m（但应大于坑底深度一定距离） ；一般孔深度 10m （但应大于坑底深度一定距离）8 个钻孔全部为技术孔。
例题 4（6-8）：北京市某高层建筑，东西向长 30.1 米，南北向宽 20.8 米，地上 18 层，基础埋深为 6 米，框架剪力墙结构场地原为松树林，东部为河道，河顶宽 15 米，河底宽3 米，深 3 米，一年前填平设计详勘工作量（包括勘探，取样和原位测试，室内土工试验项目） ，破坏后果很严重解：北京市土层厚度大，常见地层为：1）填土，厚 1~8 米；2）粉质粘土、粘质粉土或粉土互层，厚 5~10 米；3）砂卵石层；4）粘性土层潜水水位一般在地下 15m 左右，承压水埋深大致在地下 20m 左右 根据给定条件，该场地为一级场地，地基等级为一级层数虽然小于 30 层，但地质条件复杂，破坏后果很严重，勘察等级定为甲级地基土物理力学性质参数未知，基础宽度近似取建筑物宽度 20.8m显然会采用摩擦桩基础或摩擦端承桩基础勘察方案布设应该同时满足天然地基、桩基础、填土和软土要求主要以天然地基和桩基础勘察要求为主 1 按照岩土工程勘察规范 GB50021-2001 布孔：即教材内容 按照岩土工程勘察规范详细勘察阶段中要求：一级地基钻孔间距取 10~15m。
甲级单栋高层建筑钻孔数不少于 5 个，控制孔>1/3 且不少于 2 个控制孔深度大于地基变形计算深度 1~2m一般孔达到基底以下 0.5~1.0b 深度，且深入稳定地层对高层建筑场地勘察，不宜按照初步勘察阶段钻孔深度要求来设计钻孔如不知道地基土物理力学性质指标的大小，可按经验变形计算深度数据设计钻孔深度本例基础宽度b=20.8m，一般孔取基底以下 1b 深度，控制孔按照一般土取 1.5b 深度因此，本例按照岩土工程勘察规范设计时，一般孔深度为：6+1×20.8+2≈29m；控制孔深度：6+1.5×20.8+2 ≈40m注：2 指钻孔深度要超过要求深度 1~2m，取 2m）按照一般高层建筑荷载（每层取均布荷载 15kPa） ，土的重度取 20kN/m3，本例因有河流，地下水位可认为接近地表基底附加压力 Po=15×18-10×6=210kPaL/b=30.1/20.8≈1.4基底以下 10.4m，即地表以下 16.4m，Pcz=164kPa， Pz=[(0.2401+0.2229)/2]×210=48.62kPa Pz/Pcz=0.3基底以下 16.64m(0.8b)，即地表以下 22.64m，Pcz=226.4kPa，Pz=0.1999×210=42kPa Pz/Pcz=0.19≈0.2(中低压缩性土）变形计算深度近似可取 0.8b=16.64m。
一般孔深度为 6+16.64≈23m ；控制孔深度为＞6+16.64+2=25m从计算分析可知，按照经验地基变形计算深度偏于安全，可以采用控制孔 5 个，四个角点和中心点 ZK1,3,9,7技术孔 6 个以上，ZK1,2,3,7,8,9 ， （5）例题 5：某高层建筑长 72 米，宽 20 米，地上 30 层，地下 3 层，基础埋深 15 米，基底竖向荷载 510kPa，基础类型待定，破坏后果很严重拟建建筑物场地位于冲积扇中部，30 米以下有厚层卵石层，但其下仍为 Vs1/3 且不少于 2 个控制孔深度大于地基变形计算深度1~2m控制孔 5 个（4 个角点和中点）2 钻孔深度：按照该规范（J366-2004)第 4.1.4 条确定经验系数 αg 和 αc 根据土层特征按照粘性土确定取粘性土一栏中的大值 αg=0.9，αc=1.5， β=1.1 （甲级）①一般孔： dg=d+ αg×β×b =15+0.9×1.1×20≈35m②控制孔： dc=d+αc×β×b =6+1.5×1.1×20≈53m控制孔深度要超过地基变形计算深度，一般孔要超过主要受力层深度 dg，一般情况下超过 1~2m，因此本例控制孔深度取 55 米，一般孔深度取 37 米。
3 取样：1）技术孔数量：≥总钻孔数的 2/3，且甲级单栋高层建筑不少于 4 个为满足均匀布置要求，本例取 7 个，5 个控制孔全是技术孔，另外，两长边中间各选 1 个（ZK2/ZK6 或ZK3/ZK7） 2）取样间距：深度 15~35 米（基底下 1 倍基础宽度的深度范围） ，取样间距 1~2 米，其余地段可适当放宽3）室内土工试验：除了一般项目外，15 米以上加做不固结不排水三轴剪切试验（验算地基稳定性）和固结不排水三轴剪切试验（计算土压力） ，提供抗剪强度指标 ；15~35 米加做高压固结试验，提供 Pc,Cc,Cs 等指标4 原位测试：根据土质和要求选用标贯试验，静力触探试验，旁压试验，重型圆锥动力触探试验，选 3 个以上控制孔中做波速测试5 其他：分层测量地下水位并取水样进行腐蚀性分析评价如果确定使用桩基础，可按照桩基工程要求进行勘察方案布设，前提是对地区地质情况比较熟悉，大致知道各地区的桩端持力层（包括基岩）和软弱下卧层特征，另外桩的承载力或桩长有大致了解 （可参见勘察任务书）勘察方案布设可按照桩基规范或高层建筑岩土工程勘察规范中的桩基工程条款进行例题 6：长沙市某单位在冲沟填平场地上拟建一高层建筑，要进行详细勘察。
建筑物长×宽=60m× 30m，地上 35 层，地下室 3 层，基坑深度 12m，拟采用 φ800（mm）的桩基础，桩基拟以微风化粉砂岩为持力层，破坏后果很严重根据相邻建筑场地勘察资料，冲沟底部场地地层结构大致为为：①0~5m 为素填土；②5~8m 为粉土； ③ 8~15m 为粉质粘土； ④ 15~20m 为圆砾层； ⑤ 20~28m 为粉质粘土； ⑥ 28~36m 为强风化粉砂岩，破碎； ⑦ 36~46m 为中风化粉砂岩，较破碎；⑧46m 以下为微风化粉砂岩，较完整，已揭露厚度 10m，未揭穿1 试根据《高层建筑岩土工程勘察规范》 （JGJ72-2004,J366-2004）回答下列问题：①根据高层建筑天然地基勘察要求，钻孔间距宜为多少米？一般孔深度为多少米？控制孔深度为多少米？②按照高层建筑桩基工程方案布设，钻孔间距宜为多少米？一般孔深度为多少米？控制孔深度为多少米？③按照高层建筑基坑工程方案布设，钻孔间距宜为多少米？一般孔深度为多少米？控制孔深度为多少米？④该场地建筑物平面范围内布置多少孔？一般孔深度为多少米？控制孔深度为多少米？解：根据《高层建筑岩土工程勘察规范》 35 层，破坏后果很严重，勘察等级为甲级。
β 甲级取 1.1； b=30m，d=12m1 按照天然地基和主要受力层为粉质粘土布孔， αc =1.0~1.5 取 1.5 αg =0.6~0.9 取 0.9(高层建筑规范第 4.1.4.2 和 4.1.4. 3 条）控制孔：dc=d+αc×β×b=12+1.5×1.1×30=61.5m 取 63m一般孔：dg=d+ αg×β×b =12+0.9×1.1×30=41.7m 取。
