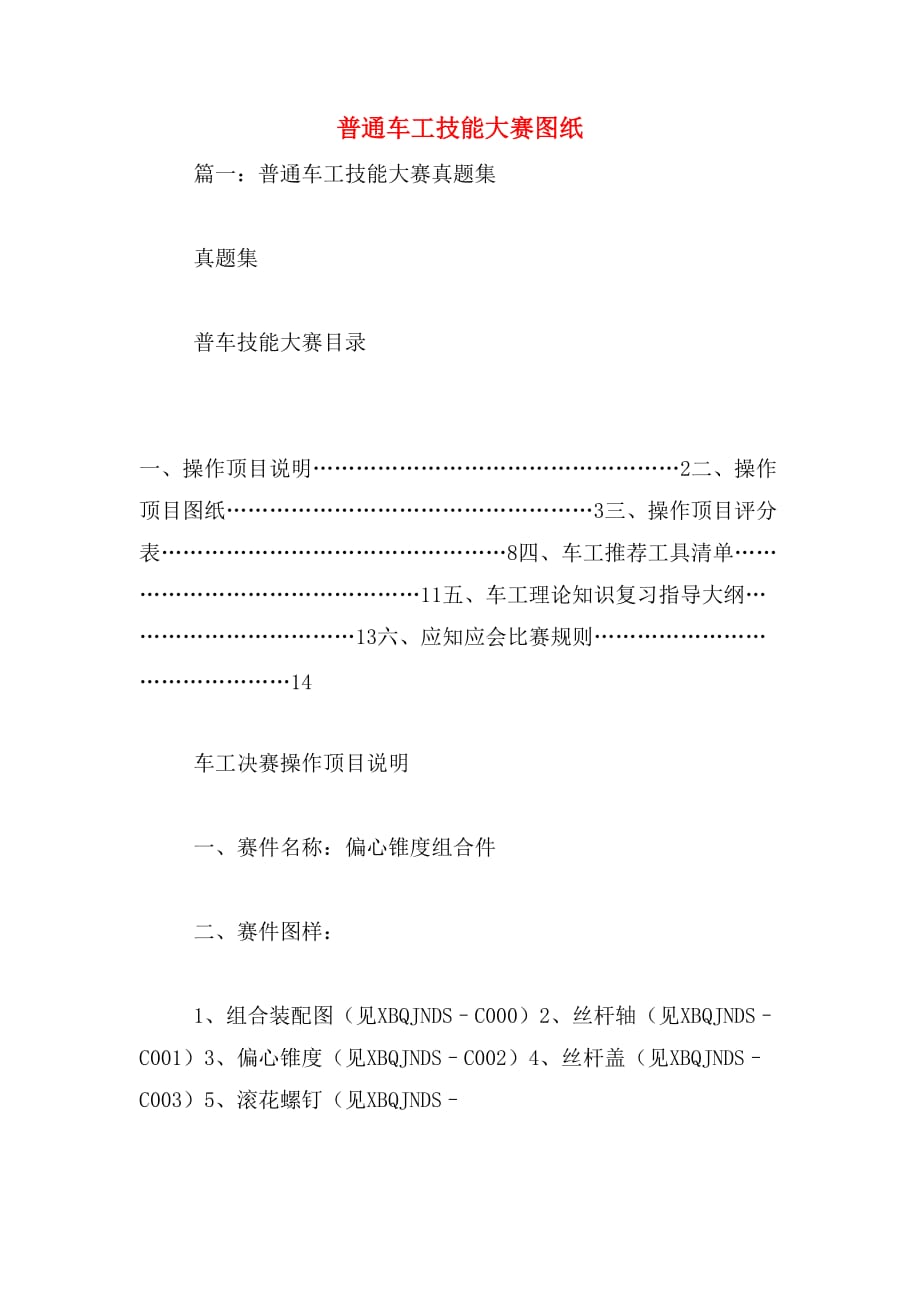

普通车工技能大赛图纸 篇一：普通车工技能大赛真题集 真题集 普车技能大赛目录 一、操作顶目说明……………………………………………2二、操作顶目图纸……………………………………………3三、操作顶目评分表…………………………………………8四、车工推荐工具清单………………………………………11五、车工理论知识复习指导大纲……………………………13六、应知应会比赛规则………………………………………14 车工决赛操作顶目说明 一、赛件名称：偏心锥度组合件 二、赛件图样： 1、组合装配图（见XBQJNDS–C000）2、丝杆轴（见XBQJNDS–C001）3、偏心锥度（见XBQJNDS–C002）4、丝杆盖（见XBQJNDS–C003）5、滚花螺钉（见XBQJNDS–C004）注意：决赛时，以赛场下发的图纸为准三、考核内容：（１）考核项目： 所有考核项目评分（见竞赛项目评分表） （２）使用设备： ＣY6140（30台） （３）决赛所用棒料由赛场统一发放（４）评分说明： １、加工项合格得满分，超差扣分按超差量对照评分表内要 求或等级进行。
２、装配项按评分表内要求评分 ３、评分表内未指定的尺寸和表面粗糙度达不到要求时，按 表内规定的数值扣分 4、未注公差尺寸按IT12级标准加工和检测，超差不得分 2 3 5 篇二：2016年市技能大赛普通车工赛项规程 2016年孝感市职业学校技能大赛普通车工赛项规程 一、竞赛项目及内容1．竞赛项目普通车工 2．竞赛内容与方式 根据国家职业标准《车工》高级工（国家职业资格三级）加工操作应达到的要求，以现场实际机床操作的方式，按图纸要求完成2～3件反映高级工技能要点的组合件加工 车工竞赛内容包括：加工外圆、内孔、阶台、圆弧、内外圆锥配合、内外切槽、内外三角螺纹、内外梯形螺纹、端面槽、平面槽、偏心轴、套、滚花等 由组委会结合中等职业学校人才培养目标、专业教学特点和职业岗位需求，邀请相关教育教学、工程技术、行业管理、企业经营等有关方面的专家担任裁判工作 3．竞赛时间 车工技能操作考试时间：5～6小时4．竞赛成绩 以实际操作操作成绩作为评定名次依据，同等成绩用时少排名在前。
二、竞赛命题及裁判1．竞赛命题 实际操作试题由市赛题库中抽取2．裁判 由组委会组织，从各参赛学校提供候选裁判中抽取三、竞赛场地与设施1．竞赛场地 实操考场：车工：835平方米；办公场地：考务办公室1间；选手准备和休息场地：视频会议室；2．竞赛设备（1）车工竞赛设备 CA6140A车床：18台（沈阳机床厂，配三爪自定心卡盘）砂轮机：3台 （2）竞赛工、量、刃具及附件①工、量、刃具 工、量、刃具由参赛选手自带，车工车刀要求为焊接车刀，不允许使用机夹刀，车工工、量、刃具的清单见表 车工工、量、刃具清单 ②车工：机床配备及附件由赛场提供，清单见下表： 车工机床配备附件清单 篇三：数控车床技能大赛试题及图纸 成都航空职业技术学院数控技能大赛 数控车工技能考核试卷 一、考核内容 考核零件图见附图1、附图2考核要求： 1、以小批量生产条件编程 2、不得用砂布及锉刀等修饰表面 o 3、未注倒角1×454、未注公差尺寸按GB1804-M。
考核时间记录：开始时间，完成时间 考评员签字： ，共耗时分钟 附图 1 附图2（附图1中虚线部分） 成型面轮廓各点的坐标值(以附图1中O为原点)： 。
