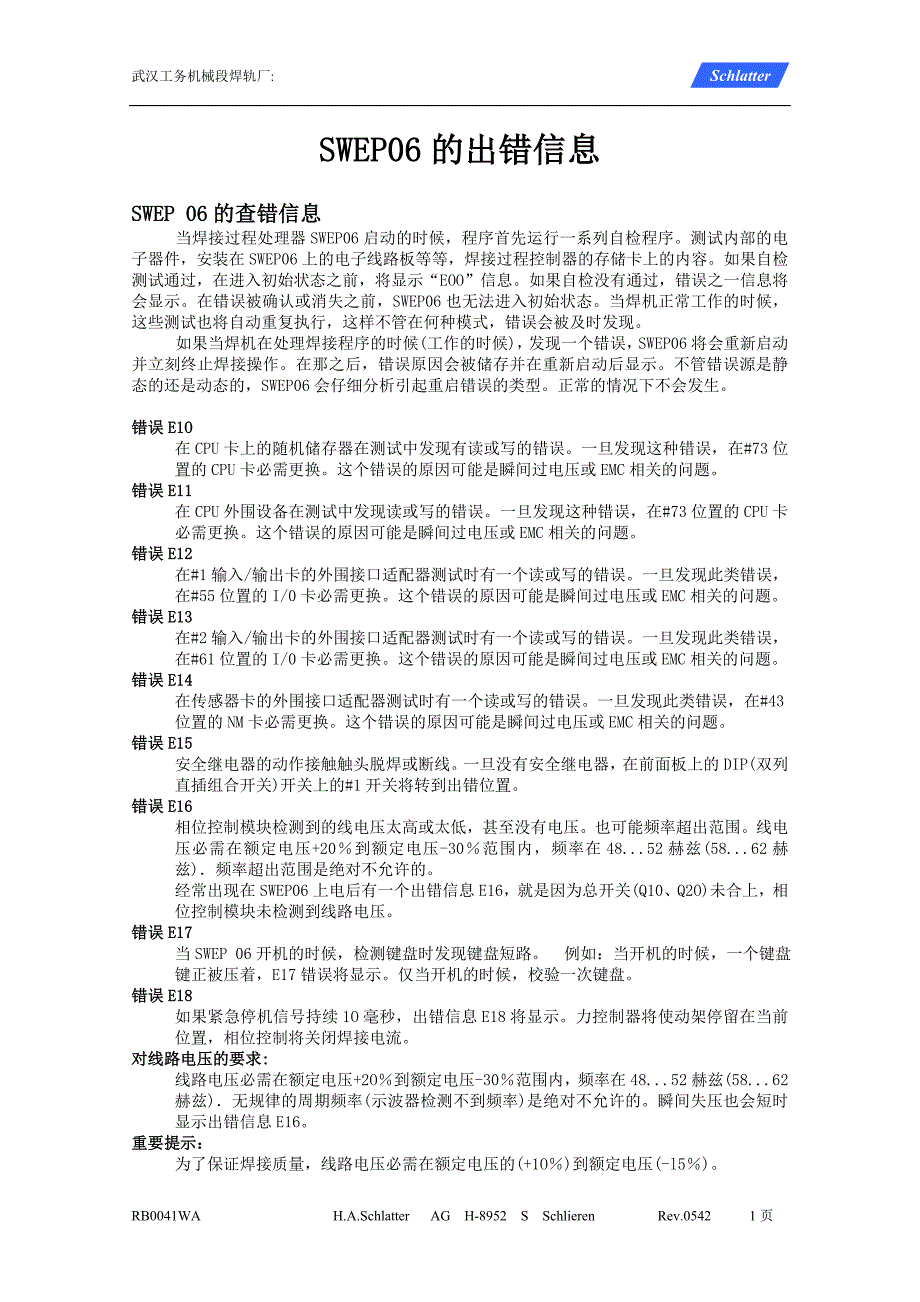

武汉工务机械段焊轨厂: SchlatterRB0041WA H.A.Schlatter AG H-8952 S Schlieren Rev.0542 1 页SWEP06 的出错信息SWEP 06 的查错信息当焊接过程处理器 SWEP06 启动的时候，程序首先运行一系列自检程序测试内部的电子器件，安装在 SWEP06 上的电子线路板等等，焊接过程控制器的存储卡上的内容如果自检测试通过，在进入初始状态之前，将显示“EOO”信息如果自检没有通过，错误之一信息将会显示在错误被确认或消失之前，SWEP06 也无法进入初始状态当焊机正常工作的时候，这些测试也将自动重复执行，这样不管在何种模式，错误会被及时发现如果当焊机在处理焊接程序的时候(工作的时候)，发现一个错误，SWEP06 将会重新启动并立刻终止焊接操作在那之后，错误原因会被储存并在重新启动后显示不管错误源是静态的还是动态的，SWEP06 会仔细分析引起重启错误的类型。
正常的情况下不会发生错误 E1O在 CPU 卡上的随机储存器在测试中发现有读或写的错误一旦发现这种错误，在#73 位置的 CPU 卡必需更换这个错误的原因可能是瞬间过电压或 EMC 相关的问题错误 E11在 CPU 外围设备在测试中发现读或写的错误一旦发现这种错误，在#73 位置的 CPU 卡必需更换这个错误的原因可能是瞬间过电压或 EMC 相关的问题错误 E12在#1 输入/输出卡的外围接口适配器测试时有一个读或写的错误一旦发现此类错误，在#55 位置的 I/0 卡必需更换这个错误的原因可能是瞬间过电压或 EMC 相关的问题错误 E13在#2 输入/输出卡的外围接口适配器测试时有一个读或写的错误一旦发现此类错误，在#61 位置的 I/0 卡必需更换这个错误的原因可能是瞬间过电压或 EMC 相关的问题错误 E14在传感器卡的外围接口适配器测试时有一个读或写的错误一旦发现此类错误，在#43位置的 NM 卡必需更换这个错误的原因可能是瞬间过电压或 EMC 相关的问题错误 E15安全继电器的动作接触触头脱焊或断线一旦没有安全继电器，在前面板上的 DIP(双列直插组合开关)开关上的#1 开关将转到出错位置。
错误 E16相位控制模块检测到的线电压太高或太低，甚至没有电压也可能频率超出范围线电压必需在额定电压+20％到额定电压-30％范围内，频率在 48...52 赫兹(58...62 赫兹)．频率超出范围是绝对不允许的经常出现在 SWEP06 上电后有一个出错信息 E16，就是因为总开关(Q10、Q2O)未合上，相位控制模块未检测到线路电压错误 E17当 SWEP 06 开机的时候，检测键盘时发现键盘短路 例如：当开机的时候，一个键盘键正被压着，E17 错误将显示仅当开机的时候，校验一次键盘错误 E18如果紧急停机信号持续 1O 毫秒，出错信息 E18 将显示力控制器将使动架停留在当前位置，相位控制将关闭焊接电流对线路电压的要求:线路电压必需在额定电压+2O％到额定电压-30％范围内，频率在 48...52 赫兹(58...62 赫兹)．无规律的周期频率(示波器检测不到频率)是绝对不允许的瞬间失压也会短时显示出错信息 E16重要提示：为了保证焊接质量，线路电压必需在额定电压的(+1O％)到额定电压(-l5％)武汉工务机械段焊轨厂: SchlatterRB0041WA H.A.Schlatter AG H-8952 S Schlieren Rev.0542 2 页错误源在 SWEP 06 的外部如果错误发生在 SWEP06 的外部，错误将被储存和显示。
同时这类错误必需确认，即使错误源已经消失或修复出错代码 错误描述E16 线路电压条件不满足E18 紧急停止信号被激活E20 找零过程未成功E21 外部准备来就绪E22 后面板 VH 上+24 电压丢失E23 焊接运行期间夹持信号或焊接开始信号被置 0(丢失)E24 开始焊接或央持时没有焊接程序E25 没有夹持准备信息E26 控制阔(伺服伐)偏移量超限E27 顶锻电流值太高E28 选择 BCD 码的焊接程序大于 25E29 设定力大于额定力出错 E16相位控制模块检测到的线电压太高或太低，甚至没有电压也可能频率超出范围线电压必需在额定电压+20％到额定电压-30％范围内，频率在 48...52 赫兹(58...62 赫兹)．频率超出范围是绝对不允许的经常出现在 SWEP06 上电后有一个出错信息 E16，就是因为总开关(Q1O、Q2O)未合上，相位控制模块未检测到线路电压出错 E18如果紧急停机信号持续 1O 毫秒，出错信息 E18 将显示。
力控制器将使动架停留在当前位置，相位控制将关闭焊接电流出错 E20当钢轨夹持以后，程序找零不成功，显示 E2O 错误可能有如下不同原因：※ 钢轨和电极之间打滑※ 被夹持的二根钢轨之间间隙太宽※ 夹持力太低※ 找零力太高※ 找零时发现是不合格的钢轨※ 找零过程中发现闪光第一阶段的电流值上述列表中的最后一个出错原因，只能在焊接程序启动以后才能发现闪光过程是第一个焊接步骤如果在找到零点之前发现有电流，说明动架已经到达第一个位移值，导致这个的原因是电极(二根钢轨)之间的初始间隙太宽出错 E21在输入信号{CLD}=1 或{→start}=1 之前{→EREADY}没有置 1导致这个错误的原因可能是冷水机没有工作或温控已经报警温度太高出错 E22在 SWEP06 的后面，有一个类似总线的 VH 卡上有一个 DC24V 电源端子如果 24V 电源没有，那么为电子线路板供电的5V 电源也就没有了可能是安装在#19 槽位的 NK 卡损坏出错 E23当焊接程序运行的时候，处于闪光阶段，信号{→CLD}或{→start}丢失 2 O 毫秒以上，武汉工务机械段焊轨厂: SchlatterRB0041WA H.A.Schlatter AG H-8952 S Schlieren Rev.0542 3 页如果出现在闪光阶段，钢轨将被分开，焊接中止。
在其他阶段(步骤)钢轨保持不动，焊接过程停止出错 E24在钢轨夹持过程中信号{LD}从 O 跳转到 1 的时候，SWEP06 的焊接程序没有就绪另一种可能是信号{start}从 0 跳转到 1 时焊接程序已经启动，但没有对应的焊接步骤出错 E25钢轨夹持没有就绪，也就是动架不在夹持位置当允许输出信号{RFC→}=1 的时候，必须只有输入信号{→CLD}置 1文本显示也必须是“HOLDING POSITTl0N”或“READY TO CLAMP”出错 E26控制阀的偏移是自动补偿的如果模拟输出 UEQ 的偏置电压大于 O.5V，于是 SWEP06 显示 E26“SERVO VALVE 0FFSET”(伺服阀偏移)可能的原因是：※控制阀损坏※补偿偏移时液压压力太低※补偿偏移时液压泵在空载模式※位移传感器安装不当※位移传感器损坏※动架不能移动或锁住出错 E27如果太多的焊接电流通过飞溅泄漏，那么焊接电流将从焊缝处丢失这也许会影响焊接质量为了避免出现这类出错，泄漏电流能在基本步骤中(编码 01)在钢轨分开以后用一个电流脉冲检测如果电流值标准大于系统参数 21／6 的设定，将显示出错信息E27出错 E28允许的焊接程序范围从 00(BCD 接口未激活)到 25(共 25 个焊接程序的存储空间)。
如果BCD 接口收到的数字大于 25，出错信息 E28 将显示BCD 接口读到这个数字后自动显示出错出错 E29如果在顸锻过程(编码 06),或加热过程(编码 05),有一个实际的力值超过焊机的额定力，将显示出错 E29焊接程序内部立即将错误输出口{Error→}=1当动架返回到夹持位以后，将显示 E29 出错信息“F-UPSETLIMIT并不终止熔接过程焊接力将被设定到最大由于有一个拉开钢轨的力补偿设定值大于额定力如果在闪光过程中力值是标准的，前述的顶锻步骤将会有一个为顶锻而设定的力值增加如果增加的力大于焊机额定力，使用额定力误差 E29 含义，不是所有的拉力能够被补偿SWEP 06 内部错误错误代码 错误描述E10 在 CPU 卡上的随机读写存储器出错E11 CPU 外围设备 VIA1/2 出错E12 外围设备 PIA#1 输入/输出卡出错E13 外围设备 PIA#2 输入/输出卡出错E14 外围设备 PIA 传感器（NM）出错E15 安全继电器出错E16 相位控制模块常规错误E17 键盘出错(当启动的时候)E18 有紧急停机信号输入E20 找零过程不成功武汉工务机械段焊轨厂: SchlatterRB0041WA H.A.Schlatter AG H-8952 S Schlieren Rev.0542 4 页E21 外部准备末就绪E22 后面板 VH 上+24 电压丢失E23 焊接运行期间夹持信号或焊接开始信号被置 0(丢失)E24 开始焊接或夹持时没有焊接程序E25 没有夹持准备信息E26 控制阀(伺服阀)偏移量超限E27 顶锻电流值太高E28 选择 BCD 码的焊接程序大于 25E29 设定力大于额定力E40 BCD 接口有优先权(信息经 RS 232)出错报告的确认为了确认一个错误，可能需要按 SWEP06 前面板上的“*”键。
另的一个方是通过 PLC 送一个脉冲给输入信号{→Reset}如果输入信号 Reset(复位)总是被设定成逻辑状态 1，那么复置将被禁止使用 RS232 接口也可以进行错误确认：[CALL][READY]B01[END][OKAY]备 件1、SWEP06 焊接程序控制器系列表中列出了到目前为止可以提供的 SWEP06 焊接程序控制器系列所有型号SWEP06 焊接程序控制器SWEP06 型号 Scklatter 配件编号SWEP 06AAA00 400 439.001SWEP 06ABA00 400 439.002SWEP 06AAC00 400 439.003SWEP 06ADA00 400 439.004SWEP 06ADD00 400 439.005SWEP 06AAE00 400 439.0062、相位控制模块相位控制模块的型号依赖 SWEP 06 的型号交流（AC）相位控制模块用于型号为SWEP 06 X A X X X 的焊。
