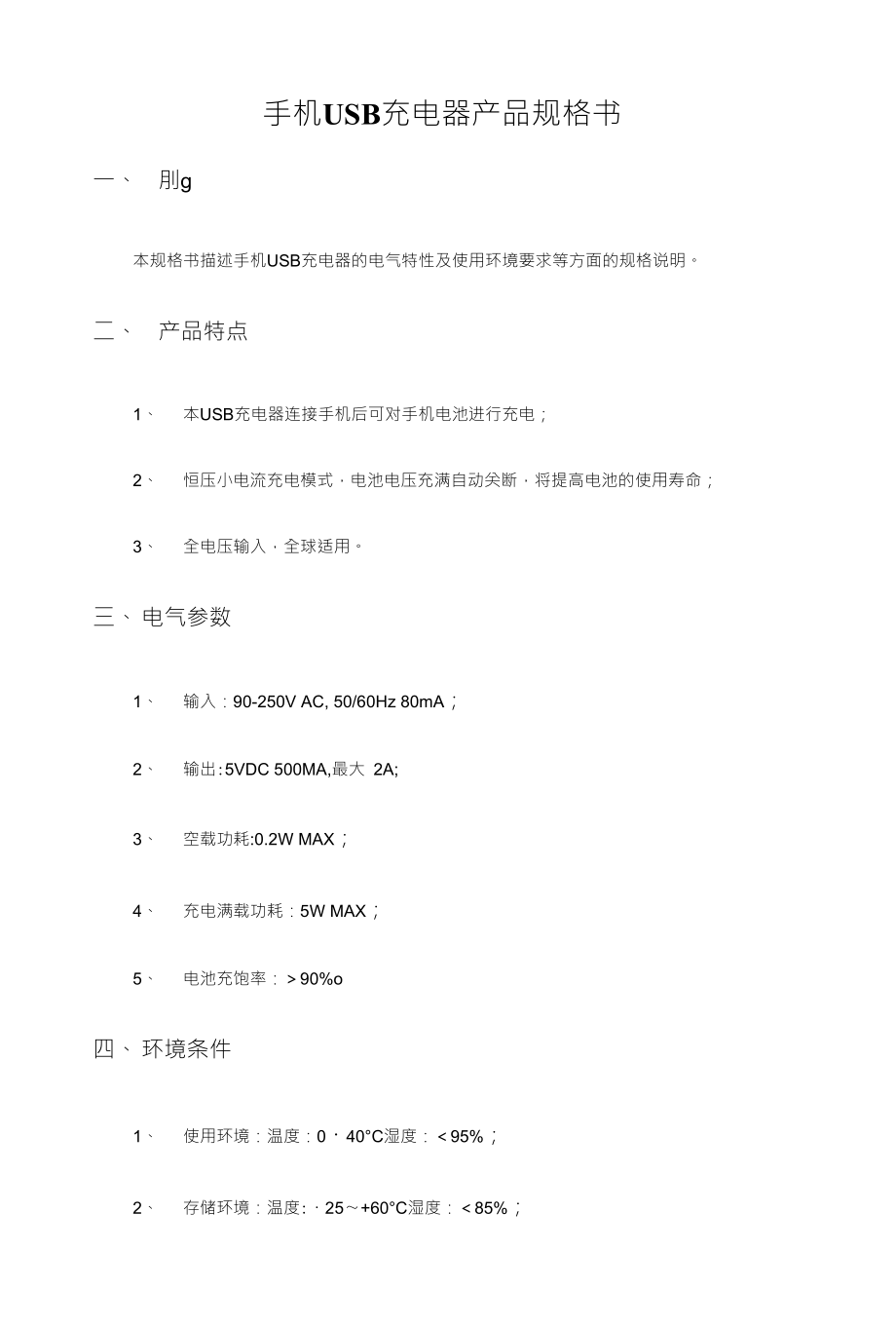

USB充电器产品规格书一、 刖g本规格书描述USB充电器的电气特性及使用环境要求等方面的规格说明二、 产品特点1、 本USB充电器连接后可对电池进行充电；2、 恒压小电流充电模式，电池电压充满自动关断，将提高电池的使用寿命；3、 全电压输入，全球适用三、 电气参数1、 输入：90-250V AC, 50/60Hz 80mA；2、 输出:5VDC 500MA,最大 2A;3、 空载功耗:0.2W MAX；4、 充电满载功耗：5W MAX；5、 电池充饱率：＞90%o四、 环境条件1、 使用环境：温度：0・40°C湿度：＜95%；2、 存储环境：温度:・25〜+60°C湿度：＜85%；3、 工作时本体温度：充电时壳体表面温度＜50°C,电池表面温度＜45°Co五、安全规格符合安全标准六、可靠性能参数1 •输入特性 3I」额定输入电压 31.2输入电压范围 31.3输入频率 31.4输入频率范围 31. AC输入电流 31.6峰值输入电流 31.7效率 32 •输出特性 32」输出额定电压 32.2输出电压 32.3额定输出电流 42.4额定功率 42.5 LED指示功能） 42.6充电器输出电压/电流特性图 2.7输出纹波、噪音 42.8输出电流纹波、噪音 42.9启动延时 42.10关断吋延 42.11过冲 42.12电流倒灌 42.13保护 42.13.1过压保护 42.13.2过流保护 42.13.3短路保护 43•信赖性项目 43.1静电 43.2高压测试 43.3绝缘电阻 43.4泄漏电流 43.5温升 43.6连续工作时间 53.7平均无故障吋间 53.8 EMI标准 5.4 •环境要求 54.1工作温度 54.2储藏温度 54.3工作湿度 54.4储藏湿度 55 •机械要求 55」尺寸 55.2重量 55.3USB接口类型 55.4跌落试验 55.5振动试验 55.6插拔实验 56 •机械性能 66.1外观 56.2外壳材质 67 •环境性能 57」低温工作实验 57.2高温工作实验 67.3低温存储 67.4咼温 存储 67.5恒温恒湿工作） 61 •输入特性额定输入电压额定输入交流100V~240Vo1・2输入电压范围输入电压范围交流90V~264V。
1・3输入频率）输入频率50Hz/60HZo1・4输入频率范围输入频率范围47 Hz~ 63 Hzo1.5AC输入电流90V满载时输入电流小于0.15ArmSo1・6值输入电流电源启动时最大峰值输入电流小于30A1・7效率在输入电压100 -240Vac,输出最大负荷下，充电器工作效率大于50%2 •输出特性2・1输出额定电压额定输出电压范围5.0V±0.2Vo2.2输出电压空载输出电压:4.8V〜5.2V满载输出电压:4.8V~5.2V2.3额定输出电流在CV模式下典型额定输出电流500mA±50mA,最大输出电流范围为450~550mA°2.4额定功率不同状态下输出功率在2.5Wo2.5 LED指示功能Charging: GreenFull: Greeno2.6充电器输出电压/电流特性在无特别指定条件下，测试温度为259、湿度为35~85%RH、气压为86~106kPa2・7输出纹波、噪音输出端并0.1uF与40uF电容，限制示波器带宽20MHz时，测得纹波小于100mV p-po2.8输出电流纹波、噪音负载为450mA测得电流纹波小于100mA p-p02.9启动延时在额定输入电压下充电器应该能正常启动延时时间小于0.1秒。
2・10关断时延在CC或CV模式下，关断后一秒内电压降到2V以下2.11 a 冲充电器在CV模式转换时，充电器在10ms内波动范I韦I不得超过正常10%o2・12电流倒灌在任何情况下，不论充电器是否插在电源上，由手持机侧流向充电器的电流应不大于5mA2.13保护2.13/1过压保护当元件失效或输出电压超过6.8V±0.5V时，充电器自动保护，保护后不可恢复2.13.2过流保护输出过流保护电流：550mA Maxo2.13.3短路保护输出短路后不损坏该制品，短路恢复正常输出，输出短路电流550mA Maxo3 •信赖性项目3・1静电在接触放电±8kV和空气中放电±15kV模式下，各处分別放电10次无误动作3・2高压测试在25° C环境下，AC输入插头与DC插头之间加AC3000V 1分钟，电流5mA最大，充电器无损伤、电弧放电、绝缘破坏等异常3・3绝缘电阻在25° C环境下，AC输入插头与DC插头之间输入DC500V1分钟后绝缘阻抗在7MQ以±o3・4泄漏电流输入时泄漏电流不得0.25mA maxo3・5温升在常温30°C下输入端施加100-240Vac电压，输出450mA负荷的状态下，外壳表面所有地 方55°C以下。
3・6连续工作时间在输入额定电压和输出电流450mA的条件下，连续工作96小时，不损坏充电器3・7平均无故障时间该充电器在25°C正常输入时,输出为80%最大负载,90%情况下其平均无故障时间为50000 小时3.8EMI标准Designed to meet EN55022 Class B4 •环境要求4・1工作温度-5°C TO +40°Co4.2储藏温度-25°C TO +70°Co4.3工作湿度35~85% RH. Non-condensingo4.4储藏湿度5 ~ 95% RH. Non-condensingo5 •机械要求5・1尺寸59(L) * 27.5(W) *76(H) mm5・2重量50g±5g5.3USB接口类型大 4pin USB5・4跌落试验制品从100cm处落下6次，落下的方向任意，落在硬地板上，实验后与实验前状态比较没 有机械破损等不良状况，且不出现电器性能损坏5・5振动试验在包装好不工作的情况下实验，具体参照IEC publ. 6&2・6标准测试条件规格振动频率10-55HZ振动方式 2hours, For each axis(X,Y, Z)加速度 5.0G (5~50Hz,)振幅 0.35mm(10-55Hz)不发生功能损坏的异常情况5・6插拔实验插头与连接器经正常插拔10次，插头每次插入力度不大于30N,拔出在10-50N之间后持 续拔插3000次，外观允许有轻度损伤，但导通性能良好6 •机械性能6・1外观目视检查，无外观异常，表面无明显划痕、毛刺及其它机械损伤，外蘇金属部分无锈，其 它限度根据样品确认。
6・2外壳材质耐燃性遵循UL94V-0以上7 •环境性能7・1低温工作实验环境温度・5±30在输入端施加额定电压100V~240Vac输出端空载与满载状态下工作4小 时，无特性异常7・2高温工作实验坏境温度40±2°C,在输入端施加额定电压100V~240Vac输出端空载与满载状态下工作4 小时，无特性异常7・3低温存储在・25±3°C非工作状态下进行试验16小时，试验后常温放置2小时后测试无异常7.4高温存储在70±2°C非工作状态下进行试验16小时，试验后常温放置2小时后测试无异常7・5恒温恒湿工作在40°C,90~95%RH,非工作状态下进行试验48小时，无特性异常使用说明七、使用说明1. 接入市电，连接好USB接口，同时会自动检测到USB端口，就可以充了;2. 接通电源充电器开始対电池充电，充电指示灯亮，如指示灯未亮，检查连接是否0K;3. 电池充满后对应充电指示灯息灭八、使用注意事项1•新的电池充电使用2-3次后，才可达到最佳表现；2. 电池充电时发出微热，属于正常现象，待电池充满后，其温度将渐渐回复至正常室温;3. 为达致最佳充电效杲，请将充电器放于空气流通的室内环境使用；4. 须在0°C—40°C温度范围内使用本充电器；6.充电器停止充电时请切断外部电源。
九、警告1仅限于USB接口设备充电，若对其它类型设备接口的电池进行充电可能会导致爆炸、电池破裂或漏液、人身伤害或财产损坏2不正确使用充电器则有触电的危险3本充电器仅适合在室内使用，谨防雨淋、暴晒.4请勿私自对充电器进行分解或组装5请勿使充电器落地或将重物置于其上6儿童须成人的监督下使用本充电器7须在0°C〜40°C温度范围内使用本充电器8请勿在高温、潮湿场所使用或储存本充电器9充电时请勿把充电电池极性装反。
