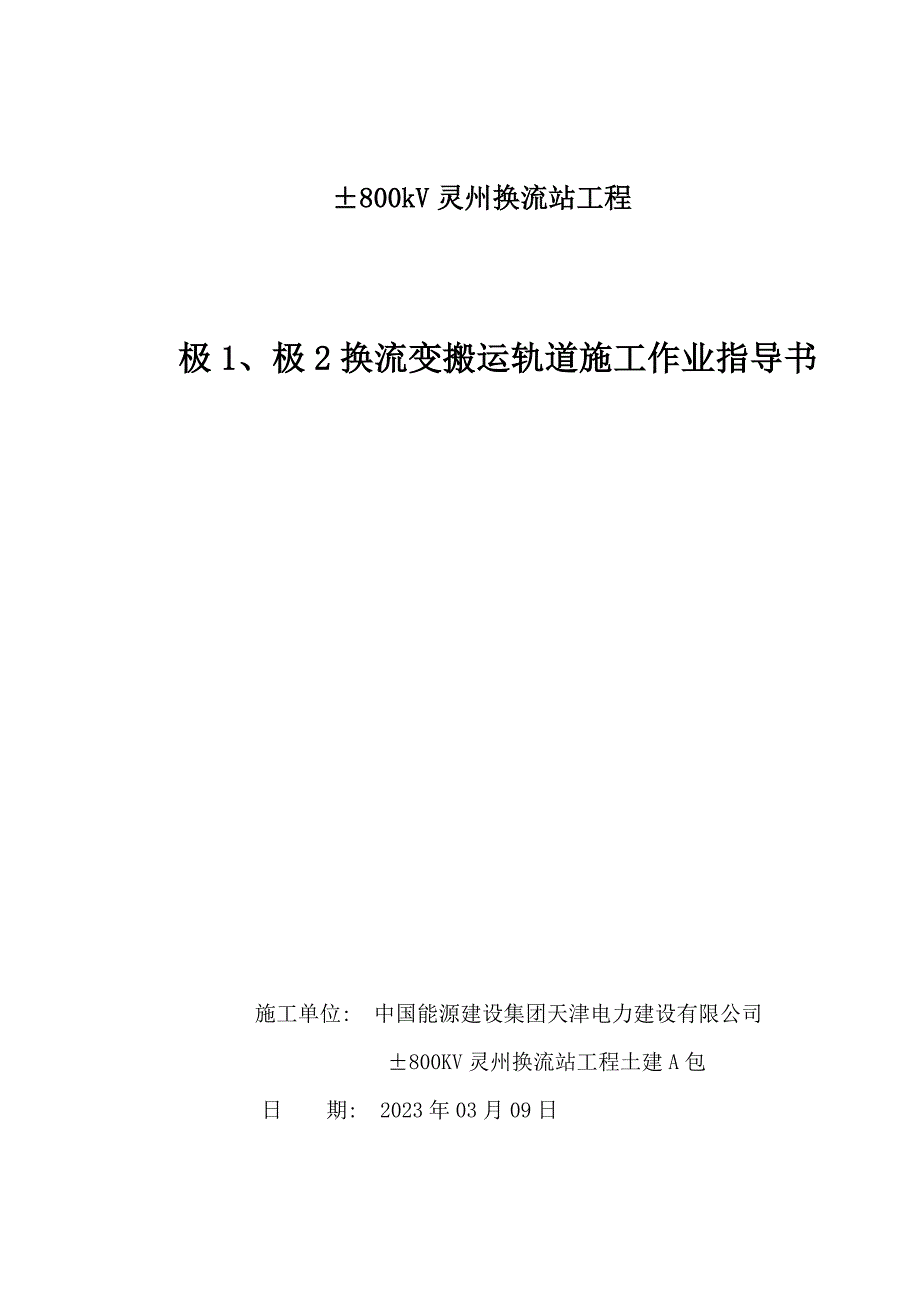

±800kV灵州换流站工程极1、极2换流变搬运轨道施工作业指导书 施工单位: 中国能源建设集团天津电力建设有限公司 ±800KV灵州换流站工程土建A包 日 期: 2023年03月09日批准： 年 月 日审核： 年 月 日编制： 年 月 日目 录1.工程概况及工期 11.1 工程概况 11.2工期 12.编制依据 13. 作业前的条件和准备 23.1 技术准备 23.2 作业人员的配置和资格 23.3作业工机具 33.4施工安全用品记录 44.施工程序和作业方法 44.1施工作业程序 44.2施工方法及规定 65. 质量控制点的设立和质量通病的防止 205.1质量控制点的设立 205.2 质量标准及规定 215.3质量通病防止 236. 作业的安全规定和环境条件 246.1危险因素和环境因素辩识及控制对策表 246.2环境条件 256.3现场文明施工措施 257.强制性条文 271.工程概况及工期1.1 工程概况 本工程位于宁夏回族自治区灵武市白土岗乡东南约22km处，西侧为石沟驿煤业公司旧址，南面与国电龙源风电场毗邻，古～石公路由站址北侧约0.4km处通过，交通便利。
站址地处鄂尔多斯台地西缘，地貌类型属缓坡丘陵地貌地形总体呈东高西低之势，局部起伏较大，地面高程在1310.10m～1337.80m之间，最大高差约27.70m本工程站址地处水资源匮乏地区，根据本工程可研阶段《水文地质调查报告》，站址及其附近无地下水源站址水源采用站外自来水供水方案供水管线拟有站址西侧约8km的石沟驿矿区供水管网引接，采用 DN110聚乙烯沿古石公路引接至站址，长度8km供水管线引接点高程1240m，低于站区设计地面标高1319.33m约80m，拟在靠近引接点附近设立站外供水泵房一座加压供水设计最大供水量15m3/h本作业指导书为极1、极2换流变搬运轨道基础施工工程，基础顶面及轨道顶面标高为1319.33m基础垫层采用100mm厚C15混凝土，基础均为钢筋混凝土基础，混凝土等级为C30混凝土，混凝土保护层厚度：基础下部50mm，基础上部180+50=230mm（有牵引孔）或120+50=170mm（无牵引孔）换流变广场设排水坡度，基础上部钢筋网根据实际放坡规定可适当加大保护层厚度，以便于轨道基础找坡1.2工期 本工程计划开工时间2023年4月20日，计划竣工时间2023年7月20日，总工期为92天。
2.编制依据序号资料名称版本出版单位1天津电建作业指导书编制规定程序文献天津电建2基础开挖施工图图纸编号西北电力设计院3±800kV灵州换流站土建A包项目实行管理规划/施工组织设计/天津电建4电力建设安全操作规程DL5009.1-2023中国电力出版5±800kV灵州换流站土建A包工程质量创优实行细则/天津电建6±800kV灵州换流站土建A包工程安全文明施工策划/天津电建7《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2023国网公司8《国家电网公司基建技术管理规定》国网（基建/2）174-2023国网公司9《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2023国网公司10《国家电网公司基建安全管理规定》国网（基建/2）173-2023国网公司11《国家电网公司业主项目部标准化管理手册》2023版国网公司12《混凝土结构工程施工质量验收规范》GB50204-2023中国建筑工业出版社13《通用硅酸盐水泥》GB175-2023/XG1-2023质量监督检查检疫总局14《自密实混凝土应用技术规程》JGJ/T283-2023质量监督检查检疫总局15《大体积混凝土施工规范》GB50496-2023住房和城乡建设部3. 作业前的条件和准备3.1 技术准备序号必须具有的条件责任单位备注1施工图纸会审完毕工程专业/2单位工程定位放线完毕,并验收完毕工程专业3作业指导书编制完毕、经审批合格工程专业/4安全技术交底及双签字进行完毕工程专业/5材料到场齐全并经检查合格质量专业/6施工用工机具及计量器具准备完毕并经检查合格工程专业/7现场通讯条件具有，上下联系方便工程专业/8现场安全设施准备到位工程专业/9各工种作业人员进场，满足施工规定综合专业/3.2 作业人员的配置和资格序号作业人员工种人数资格规定职责1行政负责人1有整体指挥能力，责任心强熟悉混凝土结构施工2技术负责人1有施工经验，熟悉图纸，能现场解决一般问题并了解验收规定，责任心强3施工管理员1熟悉混凝土施工工艺，具有一定的协调能力4安监员1有安监证责任心强5质检员1有质检证，熟悉规范和图纸6技术员2有现场施工经验熟悉图纸7实验人员1负责施工过程中所有实验项目的实验工作8测量人员1负责施工放线和测量资料及成果的整理工作9木工10纯熟本工种作业10钢筋工15纯熟钢筋工种作业11混凝土工20纯熟混凝土浇筑、振捣12力工10身体强壮无疾病、残疾13电工1有证熟悉本工种操作14司机1有操作证并能纯熟操作15焊工1有焊工证并纯熟焊接操作16架子工2有架子工证并熟悉脚手架操作17辅助工10能辅助各工种作业3.3作业工机具3．3．1 测量仪器精度及规定序号仪器仪表名称规格型号数量备注1全站仪TKS-2021台校验合格，且在有效期内2自动安平水准仪NAL1321台校验合格，且在有效期内3盒尺5m6台校验合格，且在有效期内4钢卷尺50m2把校验合格，且在有效期内5塔尺5m1把校验合格，且在有效期内3．3．2机械及工器具需求序号工机具名称数量规格型号备注1圆盘锯1台//2钢筋切断机1台//3钢筋弯钩机1台//460型搅拌机1台//5汽车泵2台//6混凝土罐车3辆//7电焊机2台//8插入式振捣器6台//9振捣棒10条6m/12线 轴5轴220V/13无齿锯2台//14套丝机2台//3.4施工安全用品记录序号名 称规 格单 位数 量备 注1安全围栏标准围栏m80/2脚手管围栏/m80/3安全警示牌/个8/4安全帽/顶60/5绝缘手套/副5/6安全警示带/m50/4.施工程序和作业方法 4.1施工作业程序放基础线检查验收检查验收放垫层线、支设模板地基解决验收合格检查验收不合格检查验收钢筋绑扎 混凝土浇筑、养护、拆模检查验收模板支设加固 分项工程验收轨道安装 合格垫层混凝土浇筑不合格合格不合格合格合格合格不合格合格合格合格合格单位工程验收4.2施工方法及规定4.2.1选用的重要材料 1）混凝土强度等级：基础：C30，垫层100mm厚C15混凝土； 2）钢筋：HPB300、HRB400； 3）钢材：Q235B;Q345B； 4）轨道：QU80钢轨。
4.2.2钢筋工程4.2.2.1钢筋翻样：严格按照施工图及施工规范进行翻样；翻样工作要本着准确合理、省料的原则进行；翻样完毕后，要进行严格自检，保证钢筋品种、规格和尺寸对的，数量齐全翻样单必须经主管人员或技术负责人审核后方可进行加工4.2.2.2钢筋制作：钢筋母材进厂必须配有相应的出厂质量证明书和实验报告单，钢筋表面或每捆（盘）钢筋均应有标记进厂时应按炉批号及直径分批检查检查内容涉及查标记、外观检查，并按抽样标准以同一牌号、同一炉批号、同一规格、同一进货时间，60t为一批（局限性者按一批计），从不同捆（盘）中（取样时钢筋两端500mm不能作试样）截取6根钢筋，进行见证取样复试复试合格后方可使用如钢筋在加工过程中，如发现脆断、焊接性能不良或力学性能显著不正常等现象，应根据现行国家标准立即对该批钢筋进行化学成分检查和其它专项检查钢筋制作要严格按钢筋翻样单上的规格、尺寸、数量加工，制作时应保证钢筋平直，无局部曲折钢筋表面洁净、无损伤、油渍、漆污和铁锈等，否则应在使用前清除干净带有颗粒状或片状老锈的钢筋不得使用钢筋下料要准确无误，保证每一棵钢筋的尺寸、规格、直径对的，要保证钢筋弯起角度的准确性。
钢筋制作完后要严格按规格、型号挂标记牌，分堆堆放，标志要明显钢筋制作班组要做好自检记录和钢筋跟踪记录台帐, 提供验收资料钢筋加工时，要按翻样单的顺序加工并和现场施工负责人经常联系,根据现场需要加工，避免导致过多成品料的堆放做到随进料，随加工，随出料，保证钢筋加工场的文明施工4.2.2.3钢筋绑扎前应将有锈蚀的钢筋除锈，不应使钢筋表面受污染，并再次对照翻样单，仔细检查钢筋的规格、尺寸、数量，保证准确钢筋绑扎时，先根据施工图的钢筋间距划好线，然后再进行绑扎绑扎的钢筋规定横平、竖直，规格、数量、位置、间距对的绑扎不得有缺扣、松扣现象直螺纹接头处单边外露丝口长度不应超过1.5～2扣，钢筋保护层采用大理石保护层垫块，并预埋好绑丝，绑在钢筋上，垫块的大小为50mm×50mm，厚度为40mm，垫块每间隔400～600mm垫一块钢筋绑扎完毕后，严格按照验收标准进行自检，并做好自检记录 4.2.2.4钢筋连接：基础底板钢筋采用机械连接，接头率不大于50% 4.2.2.5机械连接具体规定如下：a. 所用套丝机必须有出厂合格证，并经检查合格后方可使用b. 直螺纹接头的单向拉伸强度实验，在同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检查。
