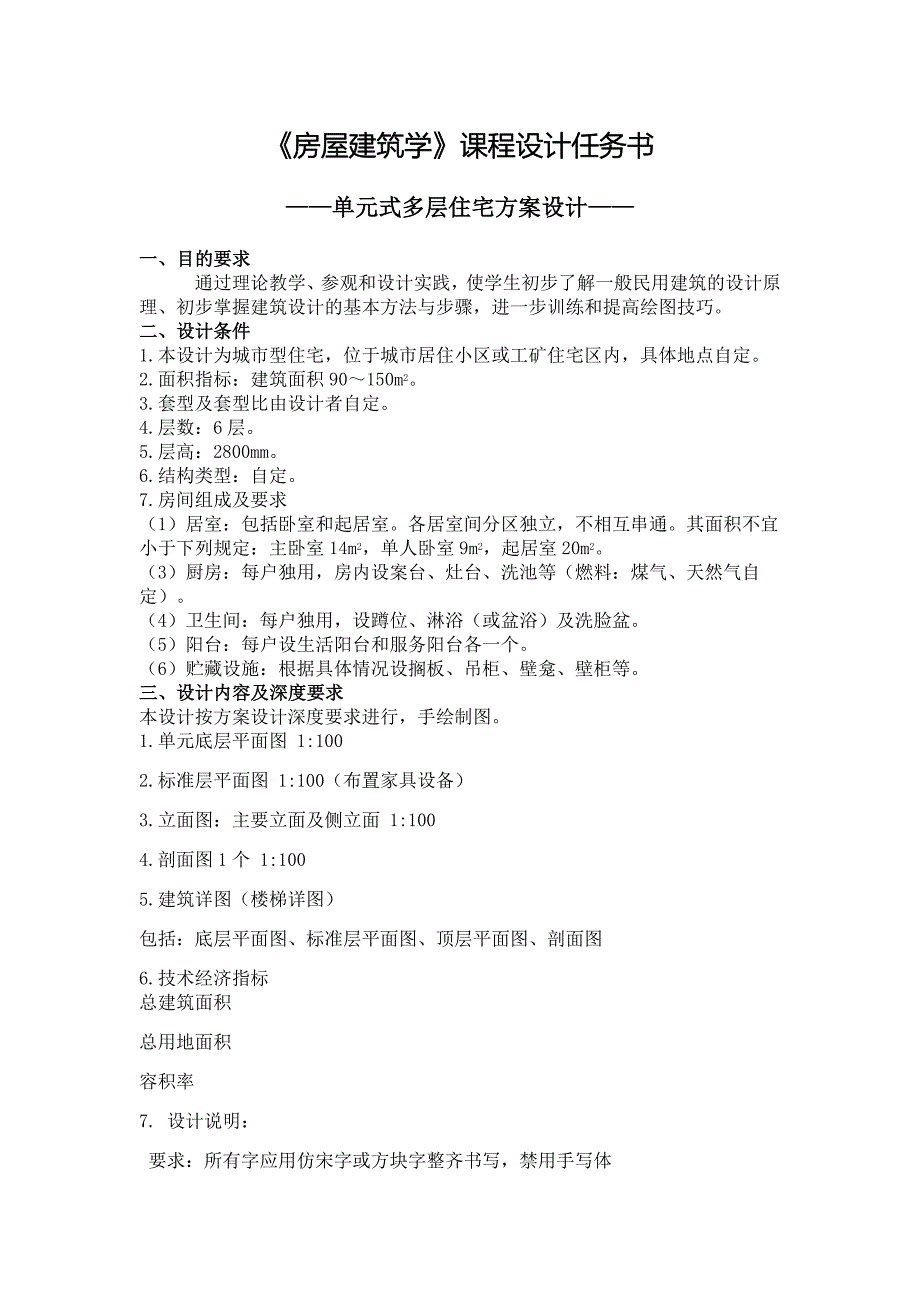

《房屋建筑学》课程设计任务书——单元式多层住宅方案设计——一、目的要求 通过理论教学、参观和设计实践，使学生初步了解一般民用建筑的设计原理、初步掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧二、设计条件1.本设计为城市型住宅，位于城市居住小区或工矿住宅区内，具体地点自定2.面积指标：建筑面积90～150m23.套型及套型比由设计者自定4.层数：6层5.层高：2800mm6.结构类型：自定7.房间组成及要求（1）居室：包括卧室和起居室各居室间分区独立，不相互串通其面积不宜小于下列规定：主卧室14m2，单人卧室9m2，起居室20m23）厨房：每户独用，房内设案台、灶台、洗池等（燃料：煤气、天然气自定）4）卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆5）阳台：每户设生活阳台和服务阳台各一个6）贮藏设施：根据具体情况设搁板、吊柜、壁龛、壁柜等三、设计内容及深度要求本设计按方案设计深度要求进行，手绘制图 1.单元底层平面图 1:1002.标准层平面图 1:100（布置家具设备）3.立面图：主要立面及侧立面 1:1004.剖面图1个 1:1005.建筑详图（楼梯详图）包括：底层平面图、标准层平面图、顶层平面图、剖面图6.技术经济指标总建筑面积总用地面积 容积率7. 设计说明： 要求：所有字应用仿宋字或方块字整齐书写，禁用手写体四、设计方法与步骤1.分析研究设计任务书，明确目的、要求及条件。
2.广泛查阅相关设计资料，参观已建成的住宅建筑，扩大眼界，广开思路3.在学习参观的基础上，根据住宅各房间的功能要求及各房间的相互关系进行平面组合设计4.在进行平面组合时，要多思考，多动手（即多画），多修改5.在平面组合设计的基础上，进行立面和剖面设计，继续深入，发展为定稿的平、立、剖草图五、成绩评定课程设计的成绩按优秀、良好、中等、及格和不及格五级评定参考标准如下：1、优秀①工作努力，遵守纪律，表现好②能按时优异地完成设计任务，能熟练地运用所学理论和专业知识，在某些方面有独特的见解③设计概念清楚，图面表达清晰，书写工整，图纸齐全，符合要求2、良好①工作努力，遵守纪律，表现较好② 能按时独立完成设计任务，较熟练地运用所学理论和专业知识，具有一定的综合分析和解决问题的能力③设计概念清楚，图面表达较清晰，书写工整，图纸齐全，符合要求3、中等① 工作努力，遵守纪律，表现一般② 基本能按时独立完成设计任务，综合分析和解决问题的能力一般③设计概念较清楚，图面表达较清晰，书写工整，图纸较齐全，符合要求4、及格① 工作态度及表现一般② 勉强完成设计任务，基本达到要求，综合分析和解决问题的能力较差③设计概念基本清楚，书写工整，图纸基本齐全，基本符合要求。
5、不及格① 工作不努力，表现较差② 未能达到规定的基本要求，设计中有原则性错误③ 概念不清，图纸不齐全或不符合要求六、参考资料1.《建筑设计资料集》（3）（第二版）中国建筑工业出版社,19942.《住宅建筑设计原理》朱昌廉主编 中国建筑工业出版社,19993.《房屋建筑学》〔第二版〕. 舒秋华主编.武汉理工大学出版社,20004.住宅方案图集住宅建筑设计参考资料第一章 概论 住宅建筑设计必须遵循国家在住宅建设方面的方针政策，严格执行国家和地方规定的住宅面积标准 住宅建筑设计应符合城市规划及居住区规划的要求，并应与周围环境协调 住宅建筑设计应以近期使用为主，适当考虑今后进行改造的可能 住宅的层数划分应符合下列规定： 一、低层住宅为一层至三层； 二、多层住宅为四层至六层； 三、中高层住宅为七层至九层； 四、高层住宅为十层至三十层 住宅建筑设计应符合国家现行的有关标准、规范的要求第二章 户内设计 1 套型 住宅应按套型设计每套必须是独门独户，并应设有卧室、厨房、卫生间及贮藏空间 住宅套型应分为小套、中套、大套，其使用面积不应小于下列规定：小套18㎡；中套30㎡；大套45㎡。
2 卧室、起居室和过厅卧室之间不宜相互串通，其面积不宜小于下列规定：双人卧室9㎡；单人卧室5㎡；兼起居的卧室12㎡ 卧室应有直接采光、自然通风当通过走廊等间接采光时，应满足通风，安全和私密性的要求 起居室应有直接采光、自然通风，其面积不宜小于10㎡ 过厅可间接采光，其面积不宜小于5㎡3 厨房 厨房面积应符合下列规定： 一、采用管道煤气、液化石油气为燃料的厨房不应小于3.50㎡； 二、以加工煤为燃料的厨房不应小于4㎡； 三、以原煤为燃料的厨房不应小于4.50㎡； 四、以薪柴为燃料的厨房不应小于5.50㎡ 厨房应设置炉灶、洗涤池、案台、固定式碗柜(或搁板、壁龛)等设备或预留其位置 单面布置设备的厨房净宽不应小于1.48m、双面布置设备的厨房净宽不应小于1.70m 壁龛式厨房必须采用电能或管道煤气，并应设机械排烟装置，炉灶部分应有防火安全措施，其深度不得小于0.50m 厨房应有外窗或开向走廊的窗户 采用原煤或薪柴做燃料的厨房以及严寒和寒冷地区采用加工煤的厨房必须设置烟囱烟囱应防止烟气回流积串烟 厨房炉灶上应预留排气罩位置严寒和寒冷地区厨房内应设通风道或其他通风措施。
4 卫生间和厕所 每套住宅应设卫生间卫生间、厕所面积不应小于下列规定： 一、外开门的卫生间1.80㎡； 二、内开门的卫生间2.00㎡； 三、外开门的厕所1.10㎡； 四、内开门的厕所1.30㎡ 卫生间内布置洗衣机时，应增加相应的面积，并设给水、排水设施及单相三孔插座 卫生间、厕所不宜设在卧室、起居室和厨房的上层如必须设置时,其下水管道及存水弯不得在室内外露,并应有可靠的防水、隔声和便于检修的措施 无通风窗口的卫生间、厕所必须设置通风道，并组织好进风和排气五节 面积计算 住宅建筑设计应计算平均每套建筑面积和使用面积系数，其计算应符合下列规定： 一、平均每套建筑面积(m2/套)等于总建筑面积(m2)被总套数(套)除； 二、使用面积系数(％)等于总套内使用面积(m2)被总建筑面积(m2)除 套内使用面积的计算应符合下列规定： 一、套内使用面积包括卧室、起居室、过厅、过道、厨房、卫生间、厕所、贮藏室、壁柜等分户门内面积的总和； 二、跃层住宅中的户内楼梯按自然层数的面积总和计入使用面积； 三、不包含在结构面积内的烟囱、通风道、管道井均计入使用面积； 四、内墙面装修厚度均计入使用面积。
5 层高和净高 住宅层高不应高于2.80m 卧室、起居室的净高不应低于2.40m，其局部净高不应低于2m 利用坡屋顶内空间作卧室时，其一半面积的净高不应低于2.10m，其余部分最低处高度不宜低于1.5m 厨房的净高不应低于2.20m，卫生间、厕所、贮藏室的净高不应低于2m 卫生间、厕所内采用蹲式大便器时，其蹲位处地面距上部存水弯的净高不应低于1.90m 6阳台 每套住宅宜设阳台或平台，严寒地区宜设封闭阳台低层、多层住宅的底层每套宜设小院 阳台栏杆设计应防儿童攀登垂直杆件间净空不应大于0.11m在放置花盆处，必须采取防坠落措施 低层、多层住宅的阳台栏杆高度不应低于1m；中高层、高层住宅不应低于1.10m中高层、高层及严寒地区住宅的阳台宜采用实体栏板 中高层、高层住宅的阳台和出入口上部的阳台应做有组织排水温暖和炎热地区多层住宅的阳台宜做有组织排水 阳台应设置晾晒衣物的设施顶层阳台应设雨罩各套住宅之间的连通阳台应设置分隔板 7 过道、贮藏空间和户内楼梯 通往卧室、起居室的过道净宽不宜小于1m通往辅助用房的过道净宽不应小于0.80m过道在拐弯处的尺度应便于搬运家俱。
每套住宅应有贮藏空间吊柜净高不应小于0.35m壁柜净深不宜小于0.45m靠外墙、卫生间、厕所的壁柜内部应采取防潮、防结露措施 户内楼梯的梯段净宽，当一边临空时，不应小于0.75m；当两边为墙面时，不应小于0.90m 户内楼梯的踏步宽度不应小于0.22m，高度不应大于0.20m扇形踏步在内侧0.25m处的宽度不应小于0.22m 8 门窗 外窗窗台面距楼面的高度低于0.80m时，应有防护措施，窗外有阳台的不受此限 底层外窗和阳台门、面临走廊和屋面的窗户，其窗台高度低于2m的宜采取防护措施 面临走廊的窗应避免视线干扰向走廊开启的窗扇不应妨碍交通 户门应向内开启，并宜在构造上采取防卫措施 各部位门洞口的最小尺寸应符合表2.9.5的规定 各部位门洞口的最小尺寸 类别门洞口宽度(m)门洞口高度(m)共用外门1.202.00户门0.902.00起居室门0.902.00卧室门0.902.00厨房门0.702.00卫生间、厕所门0.701.80阳台门0.702.00注：卫生间、厕所采用钢门框或推拉门时，门洞口宽度可为0.60m 第三章 共用部分 1 楼梯和电梯 楼梯间应有天然采光和自然通风。
当受平面布置限制而不能满足时，应采取人工照明和通风排烟措施 梯段净宽不应小于1.10m六层及六层以下单元式住宅中，一边设有栏杆的梯段净宽可不小于1m 注：梯段净宽系指墙面至扶手中线的水平距离 楼梯踏步宽度不应小于0.25m，踏步高度不应大于0.18m扶手高度不宜小于0.90m 楼梯平台净宽不应小于梯段净宽，并不得小于1.10m楼梯平台的结构下缘至人行过道的垂直高度不应低于2m 注：楼梯平台净宽系指从墙面突出物外缘至扶手中线的水平距离 楼梯井宽度大于0.20m时，必须采取防止儿童攀滑的措施 七层及七层以上的住宅，或最高住户入口层楼面距底层室内地面的高度在16m以上的住宅，应设置电梯 注：①住宅中间层有直通室外地面出入口时，其层数由该层起计算； ②住宅出入口层位于建筑物底部公共用房的屋顶平台上，并具有疏散通道时，其层数由该层起计算； ③顶层为两层一套跃层住宅，其跃层部分不计层数 十二层及十二层以上的高层住宅，每栋楼设置电梯不应少于两台 塔式和走廊式住宅电梯宜成组集中布置单元式住宅每单元只设一台电梯时，应在适当层数用联系廊连通 电梯候梯厅深度不应小于多台电梯中最大轿厢的深度。
2 走廊和出入口 外廊、内天井及上人屋面等临空处栏杆高度不应低于1m，中高层、高层住宅不应低于1.10m垂直杆件间净空不应大于0.11m 高层住宅作主要通道的外廊宜做封闭外廊，并应设开启的窗扇或通风排烟设施 严寒地区住宅的出入口应设防寒门斗或保温外门寒冷地区住宅的西、北向出入口宜设外门或其他防寒设施 住宅的出入口位于阳台和外廊的下部时，应采取安全措施 住宅的出入口处应有醒目的识别标志，并按户设置信报箱高层住宅的出入口处宜设管理值班室 3 垃圾管道 四层及匹层以上的住宅宜设垃圾管道 垃圾管道不宜邻贴卧室、起居室布置必须布置时，应采取防潮、防尘。
