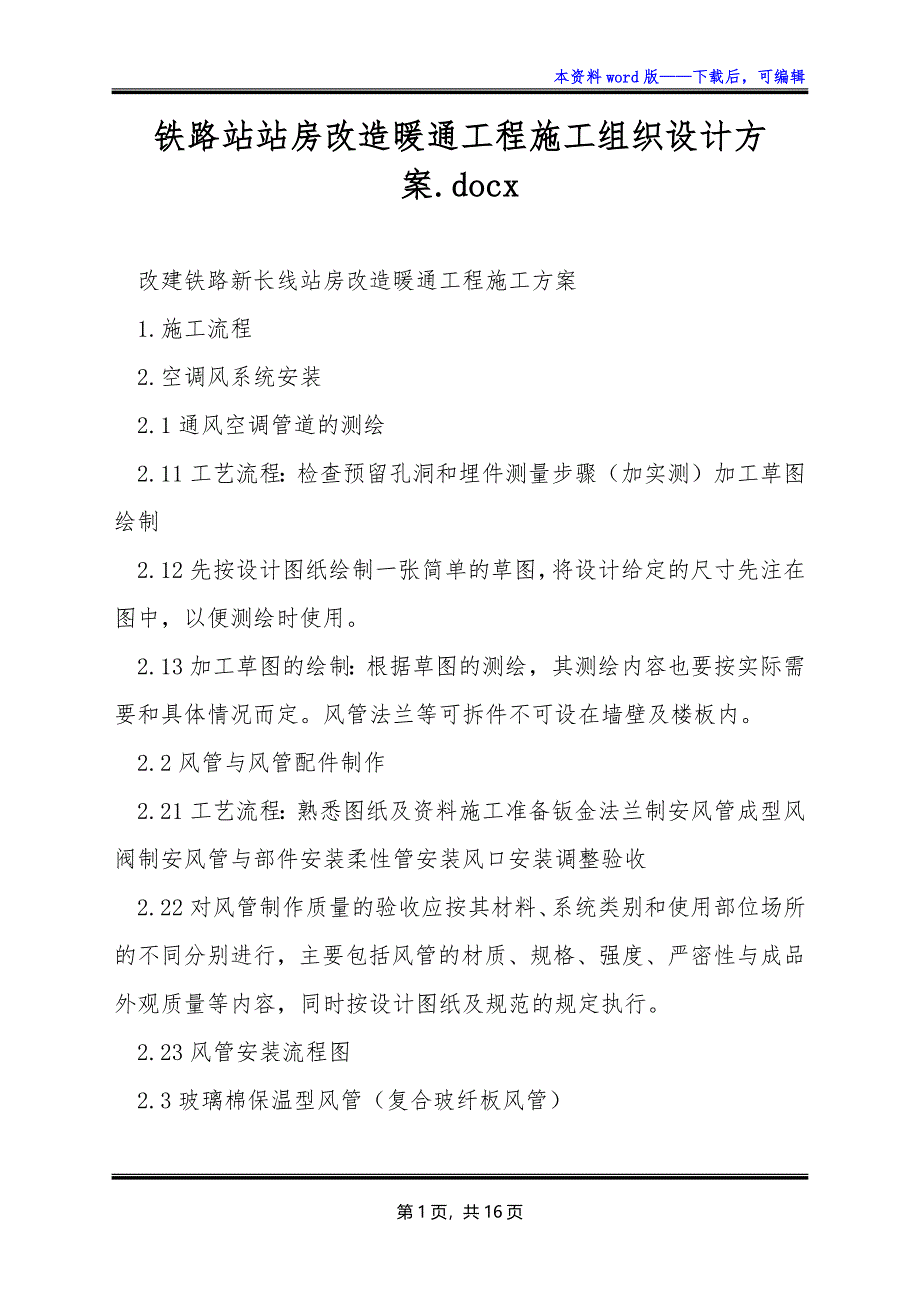

本资料word版——下载后，可编辑铁路站站房改造暖通工程施工组织设计方案.docx 改建铁路新长线站房改造暖通工程施工方案 1.施工流程 2.空调风系统安装 2.1通风空调管道的测绘 2.11工艺流程：检查预留孔洞和埋件测量步骤（加实测）加工草图绘制 2.12先按设计图纸绘制一张简单的草图，将设计给定的尺寸先注在图中，以便测绘时使用 2.13加工草图的绘制：根据草图的测绘，其测绘内容也要按实际需要和具体情况而定风管法兰等可拆件不可设在墙壁及楼板内 2.2风管与风管配件制作 2.21工艺流程：熟悉图纸及资料施工准备钣金法兰制安风管成型风阀制安风管与部件安装柔性管安装风口安装调整验收 2.22对风管制作质量的验收应按其材料、系统类别和使用部位场所的不同分别进行，主要包括风管的材质、规格、强度、严密性与成品外观质量等内容，同时按设计图纸及规范的规定执行 2.23风管安装流程图 2.3玻璃棉保温型风管（复合玻纤板风管） 2.31风管的离心玻璃纤维板材应干燥、平整；板外表面的铝箔隔气保护层应与内心玻璃纤维材料粘合牢固；内表面应有防纤维脱落的保护层，并应对人体无害。
2.32复合玻纤管制作的矩形风管应减少拼接，拼接缝的粘接应严密牢固，折角应屏直风管内表面应平整、清洁 2.33风管与配件的接缝应紧密、宽度应一致；折角平直、圆弧均匀；两端面平行风管无明显的扭曲与翘角；表面应平整，凹凸不大于10mm 2.34风管外径或外边长的允许偏差：当小于或等于300mm时为2mm；当大于300mm时为3mm管口平直度的允许偏差为2mm，矩形风管两条对角线长度之差不应大于3mm，圆形法兰任意正交两直径之差不应大于2mm 2.35风管表面应平整、两端面平行，无明显凹穴、变形、起泡，铝箔无破损等 2.36风管的加固应根据系统工作压力及产品技术标准的规定执行 2.4空调风系统及其末端装置安装 2.41空调风系统由送风管（主管、支管）经静压箱，风阀管件分配，将空调机组处理好的空气通过送风口（空调风系统末端装置如：百叶XX、条形风口、球型风口、散流器等各种风口）送入空调房间，由排风管至室外，维持房间正压和舒适空调环境 2.42空调风系统中的通风机、空调机组、风管、风口、风阀、罩类及柔性短管等必须严格按照有关工程施工和验收规范及工程质量检验评定的国家标准进行制作安装。
2.5整体式风机箱机组安装 2.51安装前认真熟悉图纸、设备说明书以及有关的技术资料检查设备零部件、附属材料及随机专用工具等是否齐全 2.52机组安装时坐标、位置应正确 2.53机组加减振装置时应严格按设计要求的减振器型号、数量和位置进行安装并找平、找正，稍向凝结水排水口倾斜以利于凝结水的排放 2.54机组的供回水管接口要准确，凝结水接口须按设计要求保证水封的高度管道和机组的连接采用柔性连接机组与风管的连接必须严密，接口采用不燃的柔性材料连接 2.6风机盘管机组安装 2.61风机盘管应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察23min不渗不漏 2.62风机盘管应每台进行通电三速试运转试验检查，机械部分不得摩擦，电气部分不得漏电表面换热器无变形、损伤、锈蚀等缺陷 2.63暗装卧式风机盘管应由支、吊架固定吊顶应留有活动检查门，便于拆卸和维修 2.64冷热媒水管与风机盘管连接宜采用镀锌钢管，接管应平直凝结水管宜采用透明胶管软连接，并用喉箍紧固严禁渗漏排水坡度应正确，凝结水应畅通地流到指定位置水盘应无积水现象 2.65风机盘管与风管及风口的连接处应严密。
2.66风机盘管同冷热媒水管应在管道清洗排污后连接，以免堵塞热交换器 2.67风机盘管机组安装后的最大问题是冷凝水的滴落，因此施工中应注意风机盘管安装的坡度应正确，冷冻水管保温要严格按规范执行 2.68空调房间风机盘管的排水管，如需接向室内管道，宜在排水管上安装截止阀，并在接往管道前设置水封 3.制冷设备系统安装 3.1机组安装 3.11设备安装流程图:开箱检查基础验收基础放线布放垫铁组设备就位地脚螺栓灌浆设备精平垫铁组焊固二次灌浆设备装配、调整加注油液接通电源、水源仪表调校设备试运转联动试车 3.12设备开箱检查：会同总包方、建设单位、监理单位、设备供应部门共同开箱验收，最后将检查记录由参与人员会签盖章、存档 3.13机组隔振：正确安装橡胶减振垫 3.14机组校正：用水平仪（或用灌水的透明塑料管，对正水准孔的中心及水柱液面，使胶管两端水液柱取平）测定机器上的水平测点，抬高壳体，调整斜垫铁或插入钢垫片，找正找平后，拧紧地脚螺栓 4.空调水系统安装 4.1空调水管道安装流程图 4.2管材、管件应符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。
应按设计要求核验管材、管件的规格，型号和质量，符合要求方可使用管道、管件安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，应临时封闭管子的螺纹应规整，如有断丝或缺丝，不得大于螺纹扣数的10%管道穿过基础、墙壁和楼板，应配合土建预留孔洞，管道的焊口、界面和阀门、法兰等管件不得安装在墙板内管道穿过循环水池，地下室或地下构筑物外墙时，应采取防水措施对有严格防水要求的，应采用柔性防水套管；一般可采用刚性防水套管明装水管成排安装时，直线部分应互相平行曲线部分：当管道水平或垂直并行时，曲率半径应相等 4.3管道采用法兰连接时，法兰应垂直于管子中心线，其表面应相互平行不得采用强行拧紧法兰螺栓的方法进行管道连接法兰的衬垫不得突入管内，其外圆到法兰螺栓孔为宜可采用带安装把的衬圈法兰中间不得放置斜面的或几个衬垫连接法兰的螺栓放置方向一致，且螺杆突出螺母长度不宜大于螺杆直径的 4.4管道支、吊架的安装 4.41支架安装工艺流程：选定型式测定数量计算料长支架制作支架安装 4.42根据设计图纸规定的图集结合现场实际情况确定支吊架的具体型号，管道支吊架的安装应位置正确，埋设应平稳牢固，固定支架与管道接触应紧密，固定应牢靠，滑动支架应灵活，滑托与滑槽两侧应留有35mm间隙，纵向移动量应符合设计要求，固定在建筑物结构上的管道支吊架不得影响结构的安全。
钢管水平安装的支吊架间距应按下表规定：公称直径（mm）152XXXX05065XXX00支架的最大间距（m）保温管 2.2 5.2 5.2533 4.4567 8.85不保温管 2.533 5.44556 6.657.95111 2. 4.3金属管道立管管卡安装应符合下列规定：楼层高度小于或等于5m，每层必须安装1个，楼层高度大于5m，每层不得少于2个，管卡安装高度，距地面应为1.518m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上 4.44管道及管道支墩（座）严禁铺设在冻土和未经处理的松土上，管道穿过墙壁和楼板应设置金属或塑料套管，根据房间功能的不同套管高出装饰地面的高度也不同，套管底部与楼板底面相平，安装在墙壁内的套管其两端与饰面相平，管道的界面不得设在套管内 4.5暖通工程配合土建预留槽洞、预下埋件 4.51工艺流程：制作模具和埋件放线、标记安装模具、下埋件防腐复核检查 4.52暖通工程预留预埋内容包括：穿墙、梁套管、穿楼板孔洞、设备基础及支架预埋铁件等预留孔洞的尺寸可按GBJ24282采暖及卫生工程施工及验收规范 第二章“通用规范”执行，套管及防水套管的制作工艺要求按全XX用给排水标准图集S312的要求执行。
4.53套管安装：结构施工时钢筋绑扎完成后，根据本专业的设计图纸确定套管的位置和标高，现场调整钢筋的位置，使套管置于钢筋网中，找正几何尺寸将套管牢固地焊接在钢筋网中，尽量避免损坏钢筋和切断钢筋，特别注意不能破坏预应力钢筋，如钢筋过密，安装套管有困难且必须切割时事先与结构工程师取得联系，确定加强筋方案，并取得建设方监理工程师的同意后方可进行，在混凝土浇筑工程中，委派专人看护，发现问题及时处理 4.54孔洞预留主要配合土建专业编制楼板预留孔洞图，做到完整合理，并在现场进行定位，混凝土浇筑前要进行核对预埋铁件根据施工图的要求绘制预埋现场施工图，交由施工队伍按图施工并及时进行检验，预埋件的尺寸参照设计或标准图集，必要时需进行结构验算，以满足强度和刚度的要求为准 4.55预留孔洞的位置、尺寸、标高均应符合设计和施工规范要求，预留孔、预留管的中心线位移允许偏差值为3mm，预留孔洞中心线位移允许偏差10mm，其截面内部尺寸允许偏差为 1.00mm 4.6镀锌钢管螺纹连接 4.61镀锌钢管螺纹连接管路施工工艺：选择螺纹形式管螺纹加工试口螺纹连接 4.62加工螺纹前必须将管子与其所连接的管件螺纹量准，螺纹加工长度既不可过长，也不能缺扣，应使管子与管件连接后露出螺尾23扣为宜，螺纹套丝加工时不可一次套成，DN1540mm时分两次套成，DN50时分三次套成，套完丝扣后随即清理管口，将管子端面毛刺清除掉，使管口保持干净光滑。
丝扣连接的管道具体要求详见螺纹密封的管螺纹（GB736787）规定，要求螺纹清洁、规整，断丝、缺丝不大于螺纹全扣数10%，螺纹连接应牢固，管螺纹根部有外露螺纹不多于2扣，镀锌碳素钢管和管件的镀锌层无破损，螺纹露出部分防腐蚀良好，接口处无外露麻丝或胶带 4.7阀门安装：阀门安装前后应作强度和严密性实验，试验应在每批（同牌号、同型号、同规格数量中抽查10%，且不少于一个，对于安装在主干管上起切断作用的闭路阀门应逐个作试验阀门的强度试验为公称压力的1.5倍，严密性试验及公称压力的1.1倍，试验压力在持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏，阀门实验持续时间应不少于下表的规定：公称直径（mm）最短试验持续时间（s）严密性试验强度试验金属密封非金属密封50151XXXXXXXXXXX060XXXX1804.8焊接钢管安装： 4.81钢管焊接的工艺流程：钢管坡口对口点焊定位施焊电焊焊口清理试压 4.82焊接所采用的焊条的规格应与母材相匹配，质量符合现行碳钢焊条的规定，焊条使用前应干燥管道焊接前先修口、清根、管端端面的坡口角度、钝边、间隙符合规定要求，对口时应使内壁齐平，对口时纵向焊缝应错开，环向焊缝距支架净距不应小于200mm，直管管段两相邻环向焊缝的间距不应小于200mm。
不同管径的管节连接，当两管径相差大于小管管径的15%时，可用渐缩管连接，渐缩管的长度不应小于两管径差值的两倍，且不应小于200mm钢管对口合格后方可进行点焊，点焊采用的焊条与焊口焊接的焊条应相同，应对称点焊，厚度与第一层焊接厚度一致，钢管的纵向焊缝及螺旋焊缝处不得点焊当工作环境的风力大于5级、雪天或相对湿度大于90%时，应采取保护措施施焊，焊接中必须把握好引弧、运条、结尾三要素，每层焊缝必须细致清理，以免造成层间夹渣、气孔等缺陷、焊口的平直度、焊缝加强面应符合施工规范规定，表面无烧穿、裂纹和明显结瘤夹渣及气孔等缺陷，焊波均匀一致，管道试压合格后焊缝应作防腐处理 4.83膨胀水箱的膨胀管和循环管上，不得安装阀类，膨胀水箱的检查管（信号管），应接到便于检查的地方 4.84管道的对口焊缝或弯曲部位不得焊接支管，弯曲部位不得有缝，界面焊缝距管道支、吊架边缘应不小于50mm 4.85焊接管道分支管，端面与主管表面间隙不得大与2mm，并不得将分支管插入。
