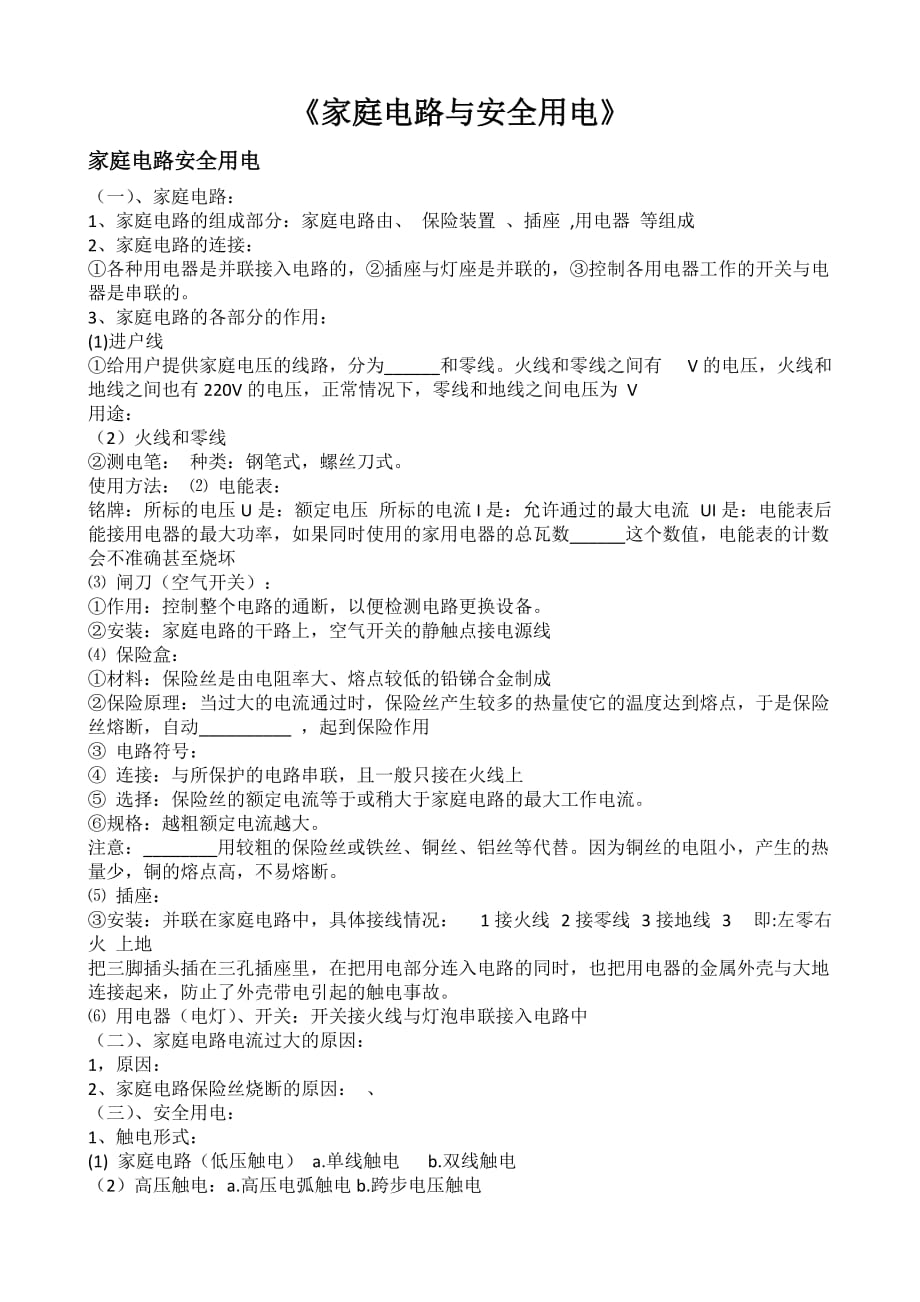

《家庭电路与安全用电》家庭电路安全用电（一）、家庭电路：1、家庭电路的组成部分：家庭电路由、 保险装置 、插座 ,用电器 等组成2、家庭电路的连接：①各种用电器是并联接入电路的，②插座与灯座是并联的，③控制各用电器工作的开关与电器是串联的3、家庭电路的各部分的作用：(1)进户线①给用户提供家庭电压的线路，分为______和零线火线和零线之间有 V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 V用途：（2）火线和零线②测电笔： 种类：钢笔式，螺丝刀式使用方法： ⑵ 电能表：铭牌：所标的电压U是：额定电压 所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数______这个数值，电能表的计数会不准确甚至烧坏⑶ 闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备②安装：家庭电路的干路上，空气开关的静触点接电源线⑷ 保险盒：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动__________ ，起到保险作用③ 电路符号：④ 连接：与所保护的电路串联，且一般只接在火线上⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大注意：________用较粗的保险丝或铁丝、铜丝、铝丝等代替因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断⑸ 插座：③安装：并联在家庭电路中，具体接线情况： 1接火线 2接零线 3接地线 3 即:左零右火 上地把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故⑹ 用电器（电灯）、开关：开关接火线与灯泡串联接入电路中（二）、家庭电路电流过大的原因：1，原因：2、家庭电路保险丝烧断的原因： 、（三）、安全用电：1、触电形式：(1) 家庭电路（低压触电） a.单线触电 b.双线触电（2）高压触电：a.高压电弧触电b.跨步电压触电3、安全用电原则：不接触低压带电体 不靠近高压带电体4、生活中安全用电常识①对于人体的安全电压是不高于______伏②不接触火线、金属外壳的用电电器要将金属外壳接地③高大建筑要安装避雷针，防止雷击④不靠近高压线路，防止发生高压电弧触电和跨步电压触电⑤有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾重要知识点】1．家庭电路由：进户线→电能表→总开关→保险盒→用电器。
2．两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别如果测电笔中氖管发光，则所测的是火线，不发光的是零线3．所有家用电器和插座都是并联的而开关则要与它所控制的用电器串联4．熔丝：是用电阻率大，熔点低的铅锑合金制成它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用5．引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大(过载)6．安全用电的原则是：①不接触低压带电体；②不靠近高压带电体7. 在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，螺丝口灯座的螺旋套也要接在火线上例1、阅读下面短文，根据安全用电常识，简要提出避免类似文中悲剧的措施．跃华村王某正在使用的洗衣机突然不转了，请来了本村的“能人”小刘． 小刘虽不懂多少电学知识，但胆子大、敢动手．洗衣机锈迹斑斑，放在厨房一角，电源线的插头插在不远处墙上的两孔插座上． 本来洗衣机装的是三脚插头，由于家里没有安装三孔插座，就换成二脚的，多年来倒也好使，啥事也没有！小刘打开洗衣机，用手东摸西摸，嘴里说；“小意思，无非是哪里接触不良．”王某心想：“小刘的确有胆量，修洗衣机也不用断电．”看到满地是水，王某用拖把在一旁拖地，突然小刘身子一颤，倒在洗衣机上．王某吓坏了！扔掉拖把，直奔门外，大喊“有人触电了！”人们在慌乱中，终于找来卫生院丁医生，赶到现场切断了电源．但小刘心脏已停止跳动，经抢救无效，触电身亡．（1）正确使用和安装用电器______________________．（2）维修电器__________________________________．（3）抢救触电人________________________________．课堂练习：1. 关于家庭电路，下列说法中正确的是 （ ）A．我国家庭电路的电压是220VB．家庭电路中的用电器都是串联的C．家庭电路中用电器消耗的总功率越大，电路的总电流就越大D．家庭电路中保险丝熔断可能是由于电路的总功率过大造成的2. 将两个相同的灯泡串联起来接在原来的电路中使用，两灯总的亮度与一盏灯接在该电路中的亮度相比，是 A．要亮一些 B．要暗一些 C．亮度相同 D．无法确定3. 当发现有人触电时，正确的处理方法是：A.用手将触电人拉开 B.用剪子将电线剪断 C.等其他人来帮助 D.迅速切断电源或用绝缘物拨开电线4. 正常情况下，人站在地面上，手不小心碰触到了零线：A．会触电 B．不会触电 C．可能触电 D．无法确定，视情况而定5. 下列做法不符合安全用电的是 ．．．A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地 C．及时更换破损的导线 D．用湿手插拔用电器插头10. 下列关于安全用电的说法错误的是A.可以用铜丝代替保险丝 B.雷雨天不能躲在大树下避雨C.不能将湿衣服晾在电线上 D.发现有人触电时应立即切断电源11. 如图19.3-7所示的现象中，符合用电安全的是( )13. 关于家庭电路的说法不正确的是（ ）A.洗衣机使用三孔插座能防止人触电B.电灯的开关装再火线或零线上都可以C.使用测电笔可以辨别家庭电路中的火线和零线D.保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障15. 熔丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是：A熔丝的特点是电阻比较大，熔点比较高B家庭应根据具体用电需要，选用相应规格(额定电流大小)的熔丝C家庭选用的熔丝越粗越保险D在熔丝熔断后，可以用铜丝、铁丝代替熔丝16. 关于安全用电，下列说法不正确的是：A、只要不接触高压带电体，就不会触电 B、室外天线要装避雷装置C、用电器的金属外壳接上地线 D、检查电路时，人体可能成为电流的通路17. 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。
细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长这样的设计主要考虑下列哪一因素A．使插头的造型更美观 B．插入插座中可更稳固 C．有利于识别火线和零线插脚 D．插入插座时，可确保用电器外壳先接地二．填空题（每空1分，共22 分）18. 家庭电路主要由进户线、、、19. 一只标有"220V 5A"的电能表接在家庭电路中，当电路中通过的电流是3安时，电路中消耗的电功率是＿＿＿＿瓦20. 家庭电路中，造成电流过大的主要原因，一是，二是21. 我们常用 来辨别火线和零线，使用时，手要接触 ，笔尖接触电线或与电线连通的导体，如果氖管发光，表示接触的是 线由于火线和大地之间有 V的电压，所以有电流通过笔尖金属探头、 、氖管、弹簧、笔尾金属体和人体流入大地，此时氖管 （选填“发光”或“不发光”）电阻电路故障24. 工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0 不发光 ，说明该支路___________(3)L0发光但呈暗红色，说明该支路_________25. 灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光由此判断( )A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题能力提高：26. 8.有一种带开关指示灯的插座，当开关断开时，指示灯不亮，插座不带电；当开关闭合时，指示灯亮，插座有电小明画出四种电路连接方式如图4所示其中既能控制且显示插座O是否有电，又符合安全用电要求的是27. 小明的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（ ）A．220V 5A B．220V 15A C．220V 20A D．220V 10A28. 为了节能环保，小明总是随手关闭家里不必要使用的电灯等家用电器每多关闭一个家用电器，家庭电路里变大的物理量是A．总电阻 B．总电流 C．总电压 D．总功率29. 小红家的电表允许通过的最大电流是10安，她家有4个标有“220V、 60W”的灯泡，1个标有“220V、1000W”的热水器，1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机，则A. 所有用电器可以同时使用 B .电冰箱制冷时，其他用电器不能同时使用C. 除热水器外其他用电器可以同时使用 D. 关闭电视机后其他用电器可以同时使用判断题1．在家庭电路中，同时工作的用电器越多，总电阻越小（ ）2．家庭电路中原有用电器正常工作的前提下，再增加正常工作的用电器，家庭电路中的总电功率一定会增大（ ）3；家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的（ ）4；如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器（ ）5；家庭电路中保险丝（熔丝）熔断后可以用粗铜丝代替保险丝（ ）6．家庭电路中保险丝（熔丝）熔断的原因可能是由于电路的总电功率过大造成的 7；家庭电路中的空气开关自动断开，电路中一定发生了短路（ ）8；家里一些用电器在工作，当再插上电热水壶时，空气开关自动断开，由此可以判断一定是由于用电器的总功率过大造成空气开关断开（ ）9．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小（ ）10；家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率（ ）11；额定功率越大的用电器，正常工作时消耗的电能越多（ ）12；用电器是将其他形式的能转化为电能的装置（ ）2．阅读下面的短文，回答问题漏电保护器，主要是用来对用电设备发生漏电故障时以及对有致命危险的人身触电时的保护，且具有过载和短路保护功能，还可用来保护线路或电动机的过载和短路。
如图25是安装了漏电保护器的家庭电路当漏电保护器检测到通过图25中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用通常情况下，通过人体的电流超过20 mA 时，人会感到剧痛，呼吸困难，甚至会有生命危险1）漏电保护器可用。
