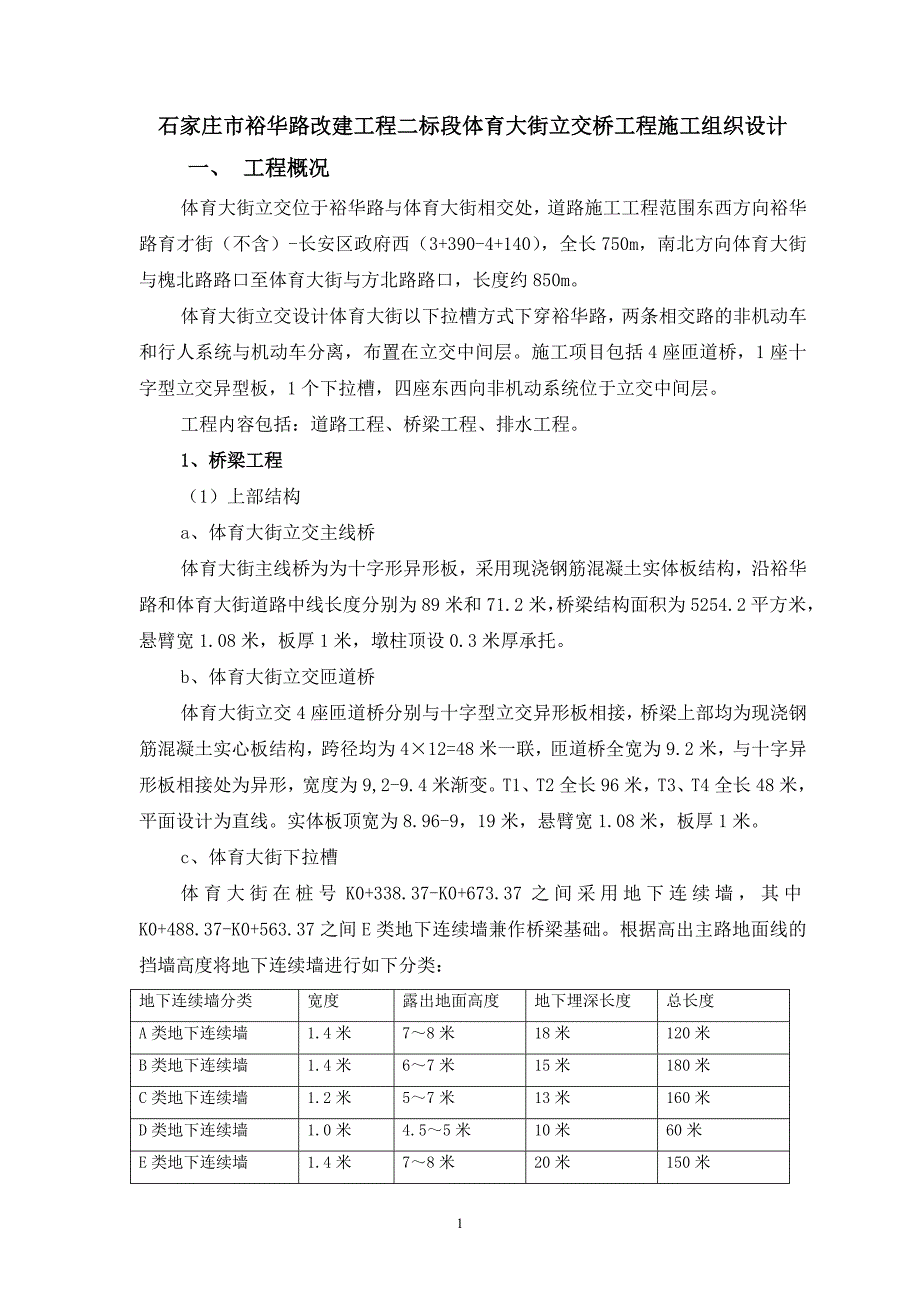

1石家庄市裕华路改建工程二标段体育大街立交桥工程施工组织设计石家庄市裕华路改建工程二标段体育大街立交桥工程施工组织设计一、一、 工程概况工程概况体育大街立交位于裕华路与体育大街相交处，道路施工工程范围东西方向裕华路育才街（不含）-长安区政府西（3+390-4+140） ，全长 750m，南北方向体育大街与槐北路路口至体育大街与方北路路口，长度约 850m体育大街立交设计体育大街以下拉槽方式下穿裕华路，两条相交路的非机动车和行人系统与机动车分离，布置在立交中间层施工项目包括 4 座匝道桥，1 座十字型立交异型板，1 个下拉槽，四座东西向非机动系统位于立交中间层 工程内容包括：道路工程、桥梁工程、排水工程1 1、桥梁工程、桥梁工程（1）上部结构a、体育大街立交主线桥体育大街主线桥为为十字形异形板，采用现浇钢筋混凝土实体板结构，沿裕华路和体育大街道路中线长度分别为 89 米和 71.2 米，桥梁结构面积为 5254.2 平方米，悬臂宽 1.08 米，板厚 1 米，墩柱顶设 0.3 米厚承托b、体育大街立交匝道桥体育大街立交 4 座匝道桥分别与十字型立交异形板相接，桥梁上部均为现浇钢筋混凝土实心板结构，跨径均为 4×12=48 米一联，匝道桥全宽为 9.2 米，与十字异形板相接处为异形，宽度为 9,2-9.4 米渐变。
T1、T2 全长 96 米，T3、T4 全长48 米，平面设计为直线实体板顶宽为 8.96-9，19 米，悬臂宽 1.08 米，板厚 1米c、体育大街下拉槽体育大街在桩号 K0+338.37-K0+673.37 之间采用地下连续墙，其中K0+488.37-K0+563.37 之间 E 类地下连续墙兼作桥梁基础根据高出主路地面线的挡墙高度将地下连续墙进行如下分类：地下连续墙分类宽度露出地面高度地下埋深长度总长度A 类地下连续墙1.4 米7～8 米18 米120 米B 类地下连续墙1.4 米6～7 米15 米180 米C 类地下连续墙1.2 米5～7 米13 米160 米D 类地下连续墙1.0 米4.5～5 米10 米60 米2E 类地下连续墙1.4 米7～8 米20 米150 米地下连续墙均采用 C30 补偿收缩水下混凝土浇注，分节按 5 米左右，节段间采用接头管形式连接地下连续梁外侧装饰面浇注细石混凝土，内挂钢筋网d、非机动系统 1～4＃桥非机动系统 1～4＃桥采用现浇钢筋混凝土实心板结构，跨径均为2*15.4=30.8 米一联，1、4＃人行桥全宽为 4.8 米，2、3＃自行车桥全宽为 7.3 米，实体板顶宽为 8.96 米，悬臂宽 1.08 米，板厚 1 米。
2）下部结构边墩：桥台为轻型桥台，均采用 D=1.2 米钻孔灌注桩接帽梁式桥台匝道桥中墩采用 1 根 D=1.2 米墩柱与主梁固结，次中墩采用 1 根 D=1.2 米墩柱与主梁通过盆式支座连接每一墩柱下接 5.2x2.2 米承台及 2 根 D=1.2 米钻孔灌注桩次中墩柱高小于 1 米时，采用桩接柱形式，D=1.5 米.分联共用墩处采用钢筋混凝土双柱盖梁，盖梁下接直径 D=1.2 米钻孔灌注桩体育大街十字板立交异形板中墩：板下柱网与体育大街中线平行，体育大街中央分隔带处中墩采用墩梁固结，墩柱 D=1.0 米外包 1cm 钢板箍，与中墩相邻的两侧次中墩以连续壁挡墙为基础，采用板式橡胶支座与主梁连接，位于异形板边缘墩柱墩柱采用板式橡胶支座，其余墩柱均采用固结形式垂直于体育大街方向，墩柱约为 7.28 米间距，十字形立交异形板下共 54 根 D=1 米墩柱每一墩柱下接 2.5x2.5米承台及 2 根 D=1.5 米钻孔灌注桩非机系统四座桥边支点设置于连续墙帽梁之上，中墩位于体育大街道路中心处，与主线桥中墩成一条直线，人行桥中墩直径 1.0 米，自行车桥中墩直径 1.2 米，每一墩柱下接 2.5x2.5 米承台及 D=1.5 米钻孔灌注桩。
并与相邻三个主线桥承台通过系梁连接所有承台底均设厚 10cm 的 C15 素混凝土找平垫层3）附属工程a、桥面铺装：沥青混凝土铺装厚 9cm，分上下两层，上面层厚 4cm,采用改性沥青玛蹄脂碎石混合料 SM13，层间设粘层油，下面层厚 5cm，采用密级配沥青混凝土 AC-20C沥青混凝土铺装下设桥梁用 App 防水材料b、桥头搭板：根据桥头填土高度桥台处均采用 5 米长钢筋混凝土搭板，搭板3下回填石灰粉煤灰稳定砂砾或级配碎石，厚 50 厘米密实度 98%，在搭板顶与路面交界处设土工格栅c、桥面伸缩缝： 采用 80 型伸缩缝d、桥面排水设施：四座匝道桥在桥台处及中墩顶设置雨水口；十字形立交异形板在分联处及悬臂下设置雨水口e、防护设施：桥梁两侧设有 SB 级现浇防撞护栏f、抗震设施：共用墩及边墩处设抗震锚栓g、支座：异形板下墩柱部分采用圆形板式橡胶支座，其它与主梁固结匝道桥共用墩及边墩采用板式橡胶支座，立交十字形异形板共用墩采用抗压球型支座2 2、道路工程、道路工程体育大街机动车道设计最大纵坡 3.5%,非机动车设计最大纵坡不大于 2%，机动车最小凸曲线半径 R=2500，最小凹曲线半径 R=2500；裕华路机动车道设计最大纵坡 1.5%,非机动车设计最大纵坡不大于 2.2%,机动车道最小凸曲线半径 R=5000；机动车道路面结构自上而下为：4cm 改性沥青玛蹄脂碎石混合料（SMA—13） ，粘层油，6cm 密级配沥青混凝土（AC—20） ，粘层油，7cm 密级配沥青混凝土(AC-25)，透层油，16cm 石灰粉煤灰砂砾混合料，16cm 石灰粉煤灰砂砾混合料，18cm 石灰粉煤灰砂砾混合料，总厚 68cm。
其中沥青混凝土的骨料采用玄武岩或辉绿岩碎石非机动车道路面结构自上而下为：3cm 密级配沥青混凝土（AC-13） ，粘层油，5cm 密级配沥青混凝土（AC-16） ，1cm 透层油，18cm 石灰粉煤灰砂砾混合料，18cm石灰粉煤灰砂砾混合料，总厚 45cm人行道路面结构为：6cm 混凝土透水砖，2cm1：5 干硬性水泥砂浆，15cm 级配砂石，5cm 粗砂垫层，总厚 28cm3 3、排水工程、排水工程本工程属于道路拓宽改建工程，保留现状雨污水管道，仅体育大街口立交处对其进行改迁1）管材：采用高密度聚乙烯（HDPE）管道，120 度中粗砂基础，接口形式可采用热熔、承插式电熔或承插式橡胶密封圈接口部分路段采用砖砌雨水方沟，混凝土基础2）雨水口一般采用双立篦式雨水口，在双立篦式雨水口设置困难时，可采4用单平篦式雨水口连接管采用 d=300mm 钢筋混凝土承插管，坡度 i=1%，基础层为中粗砂雨水口连接管位于车行道下，管顶覆土为 900mm，不在车行道下时管顶覆土为 700mm3）接户管采用 d=400mm 承插式钢筋混凝土圆管，坡度 i=3‰，基础层为中粗砂二、工程特点二、工程特点1、本项目作为市委、市政府建国 60 年献礼 20 个项目的一号工程，同时省委、省政府高度重视，工期仅 4 个月，时间紧，任务重，需合理安排，加大资源配置，才能按期完成施工任务。
2、地下管网多，现有雨水、污水、煤气、给水、电力、通信、热力等管线，改线交叉施工，同时管网改造完成后才能进行主桥施工，是影响工期的重要工序2、施工现场位于市区重要的迎宾大道，环保施工和文明施工要求高，需合理组织施工，精心布置3、本项目重点是立交桥现浇主桥和连续壁挡土墙三、主要工程项目数量三、主要工程项目数量 主要工程数量见图表图表 1 1图表图表 1 主要工程数量表主要工程数量表序 号分项工程名称分 部 工 程 名 称单 位主要工程数量 拆除天桥座1 拆除沥清混凝土路面m223318 拆除基层 15cm 灰土m224208 拆除基层 20cm 二灰碎石m224208 垃圾外运M322148 拆除非机动车道路面及基层m215200 路基挖方（含挡墙）m378697 路基弃方m377513.641路基土方回填土方m34197 50cm 基层m239043 7cmAC-25C 沥青混凝土m235741 6cmAC-20 沥青砼m244576 改性细粒抗滑层 4cmm244576 2.5cm 应力吸收层m27695 12%石灰土 15cmm21140 非机动车道 36cm 基层m216969 5cmAC-16C 沥青混凝土m2134302路面3cmAC-13c 沥青砼m21343056cm 人行道透水砖铺设M213141 花岗岩路缘石m12288 花岗岩路平石m10161 钻孔灌注桩m3525.6 混凝土基础m3993.8 混凝土下部结构m3693.5 钢筋t3099.867 板式橡胶支座CM31186287.5 盆式橡胶支座个20 伸缩缝m112.26 预埋件制做安装Kg74075 法兰预埋件制做安装Kg78607.2 混凝土防撞护栏m696 墩柱外包钢Kg25268 C45 砼现浇板m37653 预应力空心板简支梁混凝土m36414 连续挡土墙挖方M381034.9 连续挡土墙填方M368755.5 连续挡土墙预埋铁件t11819.23桥梁连续挡土墙钢筋t1827.832 边沟槽挖方m334094 回填m328246 弃方m36418 道路及道路修复m21355 塑料管铺设m3549.6 雨水进水井座124排水工程砌筑检查井个87 现浇连续挡土墙混凝土M318810 装配式挡土墙砼M318655防护 装配式挡土墙钢筋及预埋件t326.655四、四、 施工组织机构施工组织机构1 1、施工组织机构体系、施工组织机构体系如果本工程我公司中标，按照项目法施工要求充分发挥我公司多年从事市政工程等方面的施工优势和丰富施工经验，抽调精兵良将，组建技术过硬、作风优良的项目领导班子，用于领导本项目施工。
项目部组织机构图见图表图表 2 2项目部主要成员 30 人，项目经理部领导班子主要人员包括：项目经理 1 人，项目副经理 1 人，总工程师 1 人项目经理部下设“五部一室”六个职能部门，并设桥梁施工队、道路施工队、排水施工队三个施工作业队2 2、各业务部门的主要职责及施工队的施工范围、各业务部门的主要职责及施工队的施工范围 6工程部负责项目的质量、进度和合同的管理，下设技术组、质检组、测量组和试验室技术组负责根据总体施工方案，编制各分部工程的施工组织设计、作业指导书、操作规程、工艺细则、施工设计，并对施工队组织实施和进行技术指导；质检组负责根据施工组织设计的要求，以有关质量标准为依据，组织编制质量计划、质量创优规划、质量实施细则，并负责监督与检查工程质量，在质量上向总工和项目经理负责；试验室负责现场所有原材料、半成品的进场检验及施工配合比设计、强度检验工作；测量室负责导线控制桩和水准点的交接工作，然后按设计确定的施工范围，对所有用于本合同的桩点进行复测，并负责现场施工测量合同部负责计划统计、计量支付、合同管理和内部经营管理、资金使用和管理等财务活动；材设部负责材料与设备的供应、采购和管理。
安环部负责施工安全技术工作、保卫工作、文明施工管理及环保达标工作财务部负责项目的财务管理办公室负责临时设施的组建、内外协调、生活服务等工作项目指挥长项目经理副经理技术负责人工 程 部财 务 部合 同 部材 设 部安 环 部办 公 室排水施工队桥梁施工队道路施工队7图表图表 2 项目经理部组织机构图项目经理部组织机构图桥梁队负责桥梁工程施工；道路施工队负责路基、路面和防护工程施工排水施工队负责雨污水排水工程施工五、施工现场平面布置五、施工现场平面布置1 1、布置原则、布置原则根据现场的具体情况，结合本工程内容、数量，在满足施工需要的前提下，合理、经济地进行施工总体布置，并严格遵守国家和当地政府在有关土地资源使用方面的法律、法规，服从业主和监理工程师的指导生活办公设施与生产临时设施充分考虑施工期间所需的环保设施、安全和文明施工设施进场后加快完善水、电、施工便道、排水渠道系统，尽。
